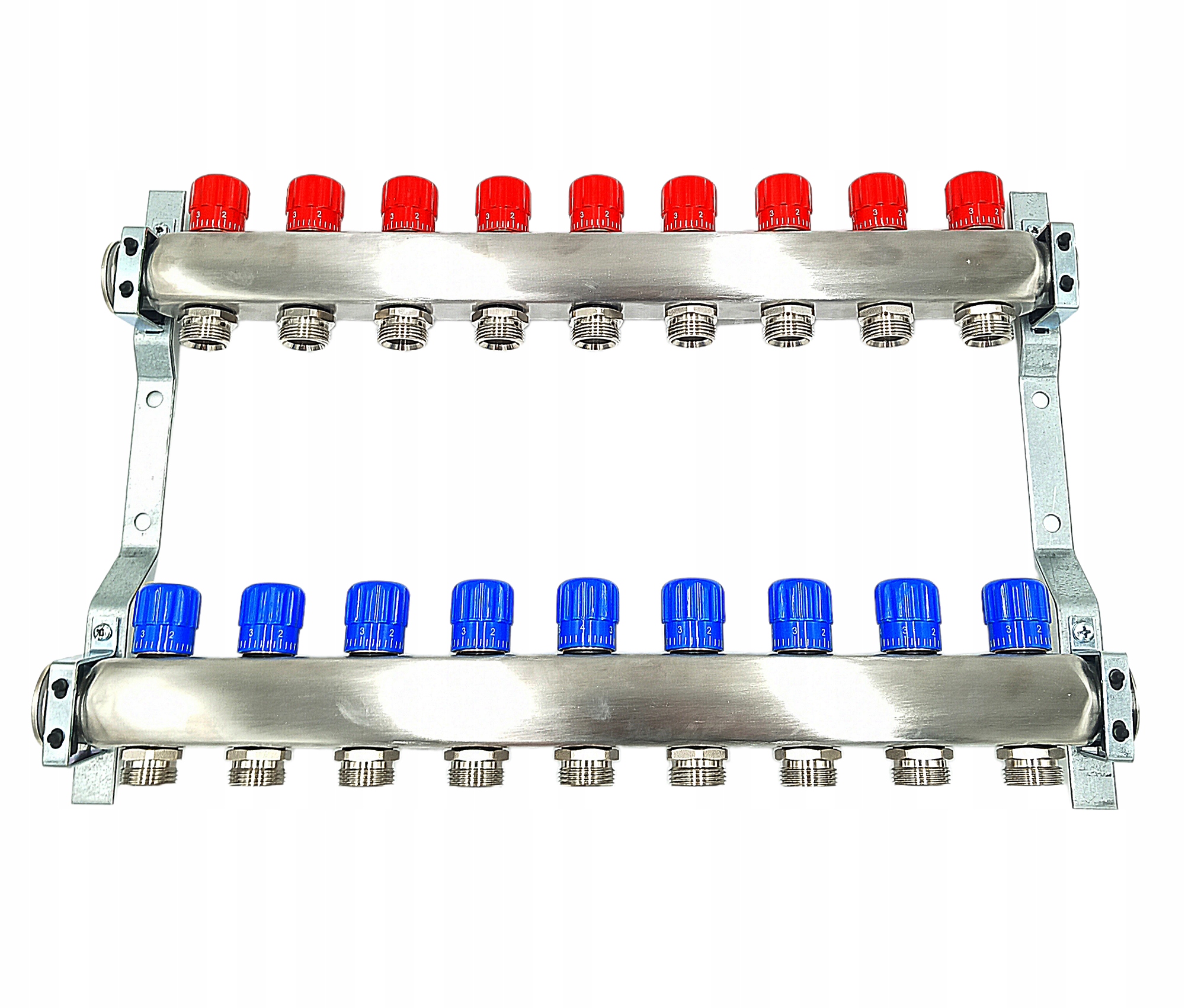

9-секционный радиаторный распределитель отопления

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Рабочая температура: 95°C

Рабочее давление: до 10 бар

Размеры:

• ширина: 490 мм
• шаг балок: 235 мм

Материал:

• Брус -нержавеющая сталь сталь
• Заглушка - латунь
• Клапан тарельчатый - латунь
• Рукоятка распределителя
• Рукоятка распределителя
• б > - оцинкованная сталь.
• Ручка - пластик.

В комплект поставки входят:

2x9-контурная балка

2xдержатель распределителя из оцинкованной стали с шагом 235 мм

18xклапан с ручкой и ниппелями для евроконуса

2x 1" распределительная заглушка с прокладкой

Применение:

Радиаторное отопление является одной из наиболее часто используемых систем отопления как в современных, так и в старых зданиях. Распределительная установка безопаснее, чем традиционная тройниковая установка. Мы предотвращаем случайные протечки, поскольку установка не подключается под изливом, а каждый радиатор имеет отдельные патрубки подачи и обратки. Решение идеальное, поскольку при расширении установки вы всегда можете прикрепить к коллектору еще один элемент, добавив в помещение радиатор, без необходимости резать стяжку и искать под ней трубы.

Распределитель может использоваться с любым типом отопительного устройства, в том числе с бункерными котлами на экогорошке, пеллетах, мазутных, газовых котлах, тепловых насосах. Наличие системы теплого пола не исключает наличия радиаторной установки в гибридной модели.

В этом случае даже в будущем можно сравнительно недорого построить радиаторную установку с целью установки радиаторы в будущем. Представленные дистрибьюторы прекрасно подходят для этой цели.

Перепускной клапан:

В современном строительстве от радиаторных установок, созданных с помощью Т-образной системы, все чаще отказываются и заменяют гораздо более безопасной переключающей системой. Ручка движется плавно, чтобы снять ее для сборки, ее нужно со значительной силой потянуть вверх. Ниппель-переходник, как вы можете видеть на прилагаемом фото, прочный и толстый, что выгодно отличает его от конкурентов.

Ручной клапан представляет собой тарельчатый клапан. Отвечает за полное закрытие клапана для целей обслуживания или настройки. Регулировка предполагает откручивание или затягивание ручки. Цифры, указанные на ручке, предназначены для обозначения положения клапана. В зависимости от количества оборотов после регулировки вытащите ручку и установите ее в необходимое положение 0 - 5.

1 положение регулировки соответствует примерно половине оборота клапана. Регулировку начинаем при максимально закрытом клапане. Полтора оборота соответствуют половине максимального открытия.

Распределительный луч:

Темы:

• сверху, снизу - 1/2"
• сторона - 1"

Расстояние между отверстиями: 50 мм

Изделие представляет собой балку со сквозными отверстиями (одно сверху и одно снизу). Расстояние между отверстиями 50 мм – оно шире за счет облегчения установки клапанов, вставок, термоэлектронных приводов, ручек распределителя, а также дает больше места для пользователя и изменения настроек. Нержавеющая сталь прочная и однородная, без каких-либо зазоров и дефектов.

Заглушка трамблера

Это элемент, закрывающий проход с другой стороны балки. Открутив крышку, установку можно доработать и расширить. Крышка имеет толстую герметичную прокладку. В центральной части заглушки с внешней стороны имеется отверстие под шестигранный ключ-шестигранник для облегчения сборки и разборки. Все прочно и эстетично.
