Комплект для экскаватора MC-1D+ NL720R DIGITAL, лазерный уровень Nivel System, штатив SJJ32, нашивка LS24, датчик

Комплект для экскаватора MC-1D+ NL720R DIGITAL

NL720G Digital

• универсальность и современность - горизонтальность, вертикаль, наклоны, большой диапазон 700м,
• автоматизация процесса нивелирования – функция автоподбора, цифровое нивелирование,
• высокая точность измерений 0,72 мм/10м li>
• удобство работы - красный лазерный луч, понятное МЕНЮ, пульт дистанционного управления
• работа с наклонной плоскостью > - луч лазера можно наклонять в одном или двух направлениях в пределах ±10%, наклоны определяются в полевых условиях вручную и без необходимости пересчета высот отдельных позиций,
• работа одним человеком - для работы с уровнем и определения высоты достаточно одного человека
• быстрое самонивелирование - компенсатор быстро и точно нивелирует инструмент, а сигнализация «тряски» уровня исключает неправильные измерения при непреднамеренном ударе и отклонении прибора от уровня,
• интуитивное управление- четкое МЕНЮ, большой дисплей, радиоуправление
• эффективный источник питания- универсальный аккумулятор Nivel Li-ion емкостью 5000 мАч
• безопасное использование в течение многих лет, безопасная, проверенная конструкция (IP65) бронированная, металло- усиленный корпус
• Лазерная система Nivel System MC-1D для контроля работы строительных машин
b>

В комплект входят:

• NL720R DIGITAL
• MC-1D - система управления работой строительной техники
• Штатив SJJ32
• Лазерная нашивка LS24
• NL-BR500
• аксессуары

Управляйте работой станка, работайте быстрее, точнее и экономичнее.

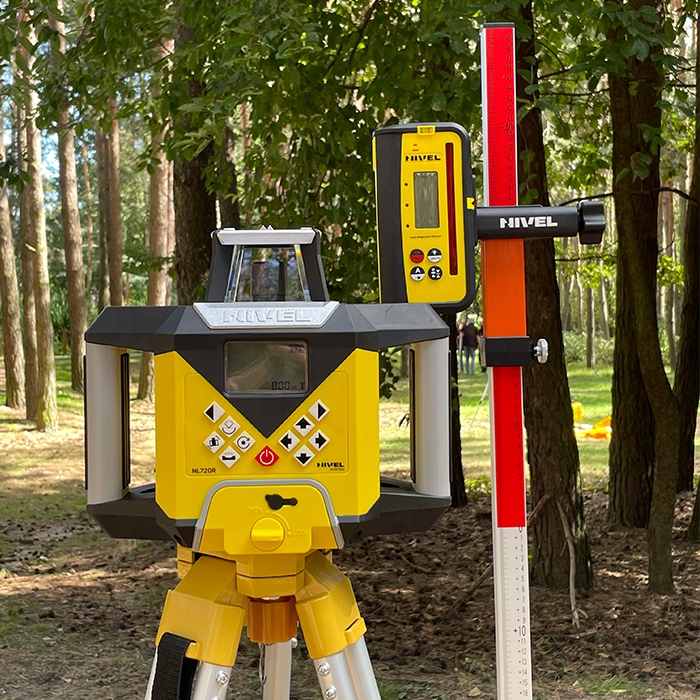

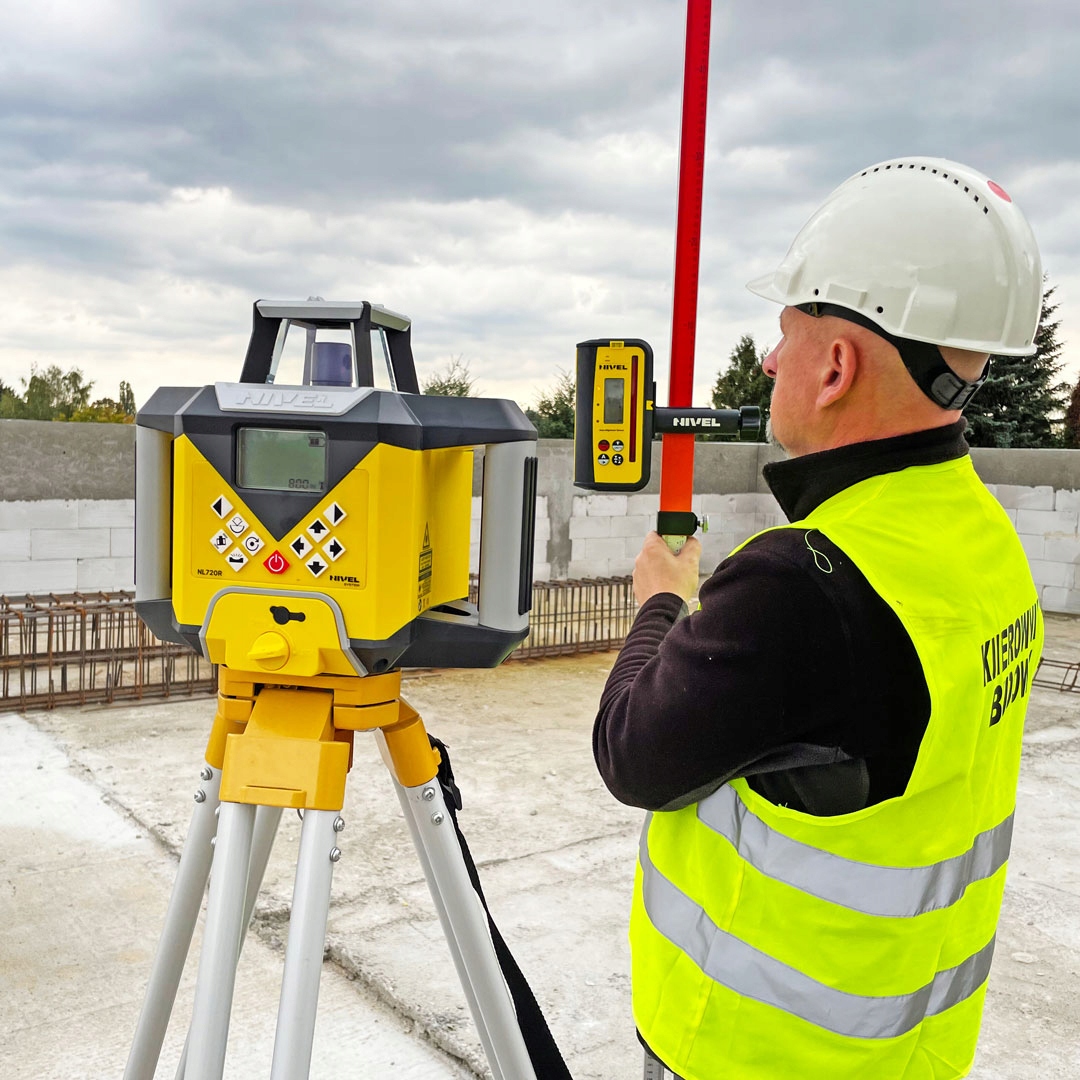

Ротационный лазер NIVEL SYSTEM NL 720R ROTARY LEVEL, красный луч

Ротационный лазер Nivel System NL720R DIGITAL — универсальный и многофункциональный инструмент для проведения работ на открытых пространствах и в закрытых помещениях с очень хорошая видимость, красный лазерный луч. Прибор основан на проверенной и эффективной лазерной технологии NIVEL и обеспечивает высокую точность измерений. Уровень определяет горизонтальную плоскость (также наклоненную по двум осям) и вертикальную плоскость, а используемый лазерный отвес определяет вертикальные или прямые углы. Оборудование оснащено автоматической системой регулировки лазерного луча, что позволяет легко задавать уклоны (работа по горизонтали) и находить направление (работа по вертикали). Лазер хорошо работает на длинных участках работ (дальность 700 м) и в сложных условиях местности – быстро выравнивает и устойчив к вибрациям местности. NL720R DIGITAL в стандартной комплектации предлагается с цифровым датчиком, на котором в цифровом виде отображается разница высот. Это значительно упрощает и ускоряет измерения. Оборудование оснащено интуитивно понятным интерфейсом с ЖК-дисплеем, а также может управляться дистанционно с помощью радиопульта.

Простые и быстрые измерения

Нивелир NL720R DIGITAL имеет функцию автонивелирования, после включения оборудование само выровняется и сразу готово к работе. Генерируемый лазерный луч виден и отображается на стене, создавая опорную линию для горизонтальных или вертикальных работ. При работе с датчиком и лазерной рейкой получаем точный нивелирный комплект, измерения проводит один человек. Цифровая индикация разницы высот на дисплее (лазер, цифровой датчик) значительно сокращает процесс нивелирования. Функция сканирования позволяет сузить отображаемый луч в заданном диапазоне, тем самым получая опорную лазерную линию только там, где вы работаете.

Универсальное использование

Оборудование позволяет работать с как горизонтальный, так и вертикальный луч. Плоскость можно наклонять в одном или двух направлениях, благодаря чему лазер можно использовать для таких работ, как заливка полов, выравнивание и подготовка поверхностей под брусчатку, спортивные площадки или дороги – обеспечивая отвод воды в соответствии с проектными уклонами. Во время строительных работ лазерный отвес становится полезным, поскольку он составляет ось вращающейся лазерной плоскости. Эта функция обеспечивает точное выравнивание лазера при работе перпендикулярно или при переносе точек (отвес отображается одновременно вверх и вниз). При работе на открытом воздухе и на больших дальностях применяется лазерный датчик, обеспечивающий возможность приема сигнала на расстоянии до 700 м (рабочий диаметр). Различные скорости вращения головки позволяют использовать лазер как для монтажных работ внутри здания, так и для управления машинами, где требуются более высокие скорости (800 об/мин).

Надежность на стройке

В основе нивелира лежит электронный компенсатор, который устраняет вибрации и обеспечивает точное нивелирование плоскости лазера. Электронный компенсатор по сравнению с магнитным гораздо точнее, особенно в случае строительных измерений, где из-за работы тяжелой техники возможна вибрация помещения. Таким образом, мы получаем надежные и точные измерения. Оборудование пылевлагозащищено, сертифицировано по классу IP65. Кроме того, вращающаяся головка закрыта металлическим корпусом, а корпус лазера имеет резиновые крышки для защиты от повреждений при ударах.

Удобство эксплуатации

NL720R DIGITAL имеет интуитивно понятное управление. панель. Функции управляются вручную, включая введение наследств. Функции автоматического поиска с помощью датчика с радиосвязью установят опорный луч на заданный уровень или направление (точку, определенную лазерным датчиком). Управление функциями лазера возможно как с приборной панели, так и с помощью пульта дистанционного управления (радиосвязь обеспечивает дальность действия до 100 м). Лазер питается от эффективной батареи емкостью 5000 мАч, а также может питаться напрямую от сети. Все это дополняется компактным корпусом с удобными ручками, что упрощает установку лазера на строительной площадке и во время транспортировки.

• все видно невооруженным глазом — зеленый цвет лазера (в 4 раза более заметен, чем красный лазер) настолько интенсивен, что спроецированный на объект луч хорошо виден даже в солнечных помещениях.
• li>работа на дальних дистанциях — работа на открытом пространстве на расстоянии до 700 м (лазерный рабочий диаметр)
• эффективное нивелирование — автоматическая регулировка уклона и функция поиска, цифровой лазерный датчик с численным определением перепада высот (лазер , цифровой датчик) существенно улучшает нивелирование и повышает его точность (нет необходимости считывать значение с рейки, это значение отображается на дисплее датчика)
• работает с наклонной плоскостью - лазерный луч может наклоняться в одну или две стороны в пределах ±10%, определение в полевых условиях, наклоны осуществляются вручную и без необходимости расчета высоты отдельных позиций.
• лазер в каждом направлении - головка излучение горизонтальной лазерной плоскости дополнительно определяет линейный лазер, что облегчает определение плоскости под прямым углом к ​​намеченной линии.
• быстрое самонивелирование - компенсатор быстро и точно нивелирует инструмент, а " сигнализация уровня «перемещение» исключает неверные измерения при непреднамеренном ударе и невыравнивании прибора.
• управление одним человеком – для работы с уровнем и определения высоты требуется только один человек.
• дистанционное управление - параметры лазера можно изменить с помощью радиопульта, поставляемого в стандартной конфигурации (дальность действия 100м)
• эффективный источник питания - литий-ионный аккумулятор (5000мАч), можно заряжать во время работы
• все в комплекте - нивелир в стандартной комплектации поставляется с группой практичных аксессуаров, облегчающих работу (ЦИФРОВОЙ лазерный датчик, держатель лазерной рейки, пульт дистанционного управления, аккумуляторы, зарядное устройство, лазерная мишень, кейс для транспортировки)
• работа в любых условиях - бронированный корпус, усиленный металлический корпус, металлическая крышка лазерной головки, резиновые уголки амортизируют и защищают лазер от повреждений при ударах и ударах, пылевлагозащищенное оборудование (IP65)

Технические характеристики:

• Лазерный луч: красный лазер (635 нм), класс 2
• Точность: ±0,72 мм/ 10 м
• Рабочий диапазон: 700 м (с датчиком) - диаметр
• Наклон в плане: ± 10 % (ось X) , ось Y), ручное
• Функция автоматического выравнивания: Да
• Диапазон самовыравнивания: ±5° (быстрое выравнивание - электронный датчик)
• Создаваемые плоскости: 1 горизонтальная (360°), 1 вертикальная (360°)
• Вращение головы скорость: переменная, 100 300 600 800 об/мин
• Сканирование: 0-10°-45°-90°-180°
• Мощность питание: Li-ion 3,7 В (4000 мАч)
• Пульт дистанционного управления: да (радио, радиус действия 100 м)
• Класс устойчивости: IP65
• Диапазон рабочих температур: от -10°C до +50°C
• Размеры: 274 x 173 x 232 мм
• Вес: 2,83 кг

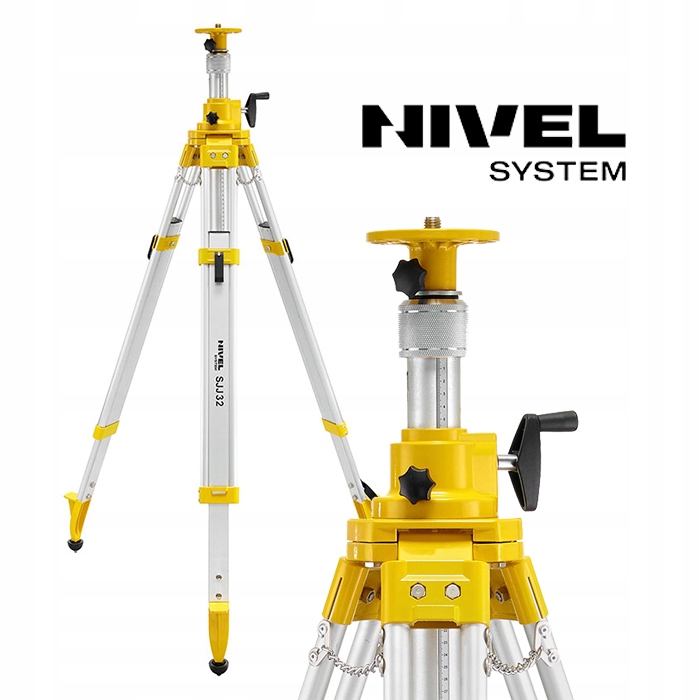

Nivel System SJJ32

Алюминиевый штатив со стрелой

Штатив — это один из тех измерительных аксессуаров, который необходим для 90% измерительных работ. . Выбор подходящей модели «штатива» под тип выполняемых задач – это половина профессионального успеха. Для геодезических измерений тахеометром следует использовать деревянный штатив, отличающийся высокой жесткостью и обеспечивающий устойчивость инструмента. В свою очередь, при работе с оптическим или лазерным уровнем стоит использовать легкий и удобный в транспортировке алюминиевый штатив. В предложении представлены стенды, которые помогают выполнять все измерительные задачи – геодезические и общестроительные.

Стабильные измерения в любых условиях – деревянные подставки для тахеометров обеспечивают устойчивость инструментов во время измерений и гарантируют измерения на самом высоком уровне. точность

Система Nivel LS-24

При нивелирующих измерениях рейки представляют собой считывающий элемент, используемый для определения высоты или разницы высот между точками. Точность описаний на нем и прочность конструкции оказывают огромное влияние на конечную точность нивелируемых точек. В свою очередь, высокое качество изготовления (механические соединения, телескопические замки) определяют долговечность изделий и их безотказную работу. В предложении имеется полный спектр нивелирных рейок - от прецизионных инваровых рейок для точного нивелирования, традиционных деревянных и алюминиевых телескопических рейок до специальных лазерных рейок с миллиметровым делением.

• для различных задач. – Инваровые рейки для точного нивелирования, деревянные рейки для точного нивелирования контрольных точек, рейки из алюминия и стекловолокна с обозначением типа «Е» на одной стороне и миллиметровой шкалой на другой для быстрого нивелирования на строительных площадках, специальные рейки для сотрудничества с лазерными уровнями, длиной от 2,4 м до 7 м - на выбор, под свой цвет!
• всегда вертикально - патчи, адаптированные под нивелиры
• удобство в эксплуатации – телескопические алюминиевые накладки быстро складываются/разбираются и легко помещаются в багажник легкового автомобиля
• погодостойкие – как деревянные, так и Алюминиевые патчи водонепроницаемы, влажность и высокие температуры обеспечивают высокую точность измерений в любых условиях.
• защита от повреждений и загрязнений – патчи обычно продаются в защитных чехлах.

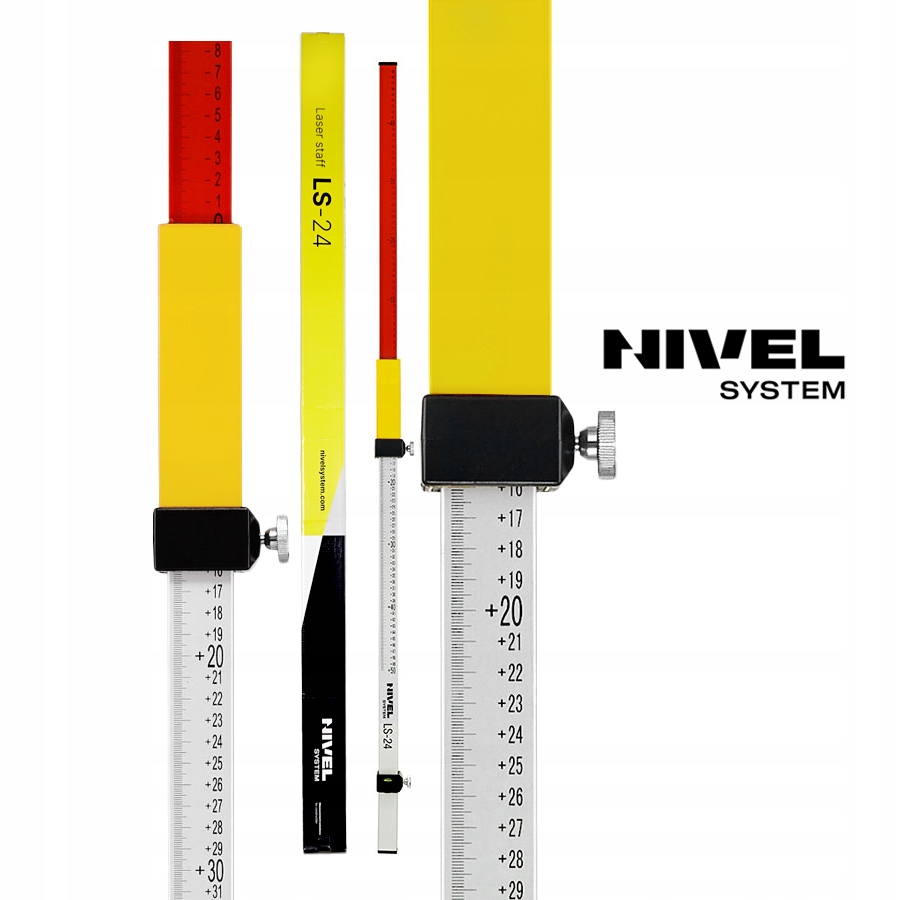

Лазерная рейка LS-24

Удобная и прочная рейка для лазерного нивелирования с точной миллиметровой шкалой и удобным считыванием горизонтального отклонения. Доступен с практичным слайдером для держателя лазерного датчика.

• Предлагаемая длина: 2,4 м

Система управления машиной Nivel System MC-1D — идеальное сотрудничество с NL720R Digital

• Универсальное решение для многих типов машин (бульдозеры, экскаваторы, экскаваторы-погрузчики)
• Быстрее работа, более высокая эффективность - машина может делать больше одновременно.
• Повышение точности работы.
• Экономия материала за счет более точного выравнивания поверхности.
• Самое простое решение. для проверки работы машин - простое, интуитивно понятное управление.
• Простой и быстрый монтаж - сборка/демонтаж датчиков с машины, легко переносится на другую машину.
• Никаких исправлений, никаких раскопок. - меньший риск совершения ошибки человеком
• Экономия времени - меньше косвенных измерений, уменьшение количества проверок во время работы (работу можно контролировать в постоянном режиме, не выходя из кабины)
• Управление работой в кабине оператора – передача сигнала на дисплей кабины (MC-RD1)

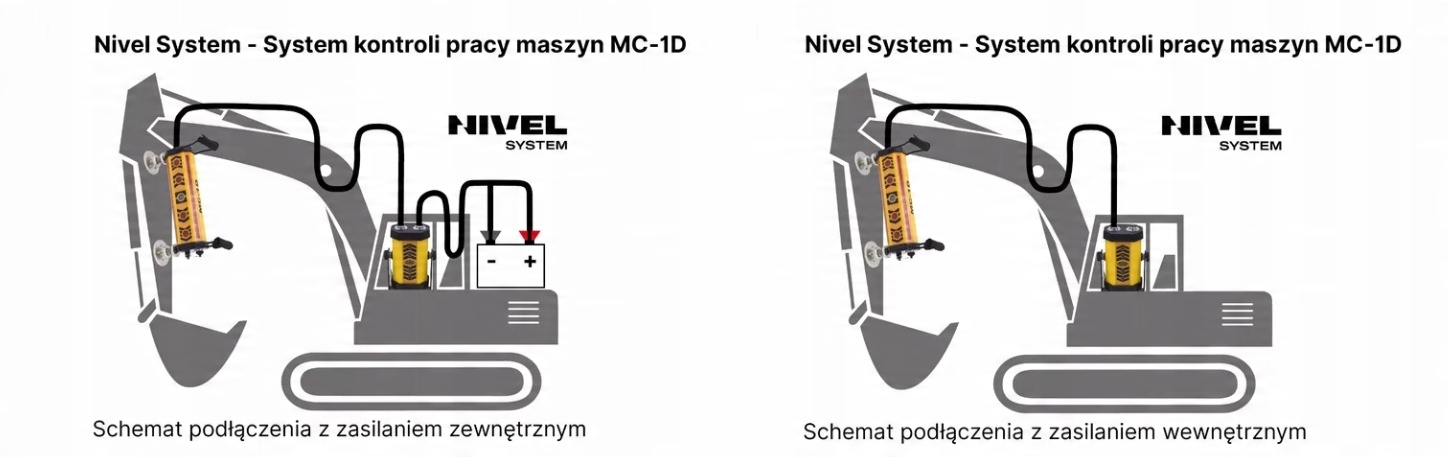

Как работает лазерная система Nivel System MC-1D?

Нивелир излучает невидимый глазу лазерный луч, принимаемый датчиком MC-1D. Балка, вращаясь вокруг вертикальной или наклонной оси со скоростью несколько сотен об/мин, создает горизонтальную или наклонную плоскость в одном или двух направлениях. Эта плоскость (которую можно точно настроить на панели управления лазером) является базовой плоскостью для датчика, установленного на машине. Во время копания оператор наблюдает за показаниями цветных диодов на датчиках. Они показывают текущее положение ковша относительно базовой плоскости и выдают простые сообщения: «Опустить ковш или отвал», «Поднять ковш или отвал», «Так держать». Эта информация также передается в кабину оператора через приемник Nivel System MC-RC1.

Система состоит из лазерного датчика, принимающего сигнал от лазерного уровня и использующего светодиодные индикаторы для информирования оператора о текущая высота, на которой следует установить рабочий орган (ковш, отвал). Эта информация также появится на кабинном приемнике (РД-1МС), который выполняет функцию дисплея. Сконфигурированный таким образом комплект позволяет быстро и качественно проводить земляные работы без земляных работ и необходимости выполнения контрольных замеров.

Измерительное решение — Nivel System MC-1D

Этот процесс можно автоматизировать, упростить и сократить с помощью лазерной технологии, которая облегчает и ускоряет работу на каждом этапе. В этом решении лазерная электронная система благодаря датчику, установленному на стреле экскаватора, может контролировать высоту и уклон выемки, работа происходит точнее и быстрее. Система Nivel System MC-1D представляет собой готовый мобильный комплект, монтаж не представляет проблем и может осуществляться оператором станка непосредственно перед началом нивелирования, а после работы элементы можно хранить в чемодане.

Система работает с ротационными лазерными нивелирами с красным лучом. Уровень располагается по оси дороги, шага, квадрата (на его окраине), что позволяет определять плоскость с уклоном без необходимости перемещения лазера. В случае нивелиров Nivel System оператор станка может изменять настройки инструмента удаленно, с помощью пульта дистанционного управления. Земляные работы часто состоят из нескольких этапов (например, выравнивание грунта, дренаж, устройство фундаментных слоев/укладка заполнителя (разных фракций), укладка поверхности. Лазерная техника Nivel System может успешно использоваться на всех этапах. Это значительно облегчает получение необходимой толщины. отдельных фракций заполнителя.Использование датчика МС-1Д на экскаваторе позволяет оператору с большей точностью подготовить выемку (без копания).На всех этапах работы лазерная система экономит время и деньги.Специализированные компании, использующие оптический нивелир для раскопок требует больше дней, а после перехода на лазерную технологию Nivel System время работы сокращается как минимум вдвое.Повышение эффективности также отражается на снижении трудозатрат (сокращение рабочего времени людей и экономия строительных материалов). Доступная стоимость делает эту технологию доступной даже для самых маленьких компаний.

Технические данные:

• Режим работы: тонкий (±10 мм), грубый (±20 мм)
• Диапазон приема луча : 25 см, 360°
• Тип принимаемого луча: лазер (красный)
• Крепление: с магниты
• Аккумулятор: 7,2 В NiMh (2500 мАч)
• Время работы: 40 часов
• Время зарядки: 15 часов
• Рабочие температуры: -20°C ~ +50°C
• Класс сопротивления: IP 54
• Размеры: 280 x 280 x 130 мм
• Вес: 5,5 кг

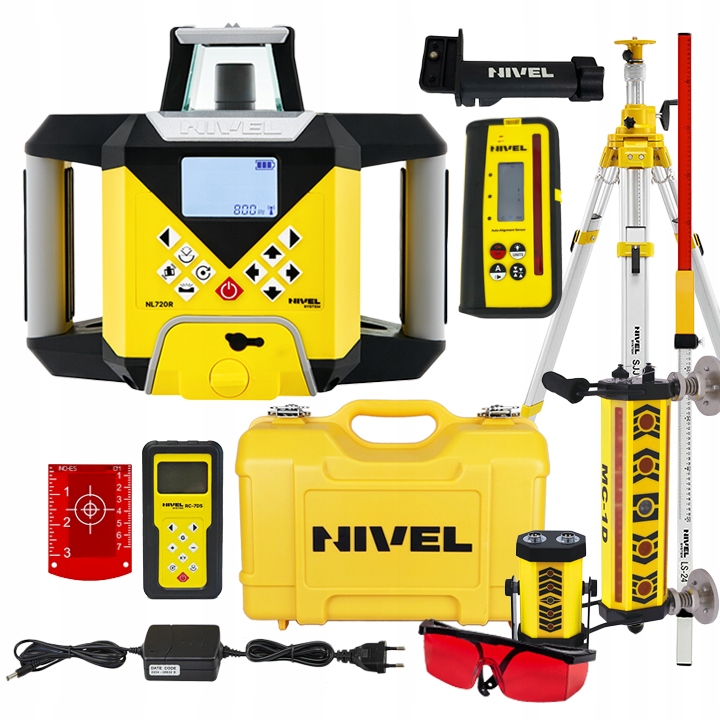

В комплект входят:

• NL720R – ротационный лазер
• RD300G – лазерный датчик (радио, цифровой)
• NL-BR500 – держатель лазерного датчика
• SJJ32-штатив
• LS24 - нашивка

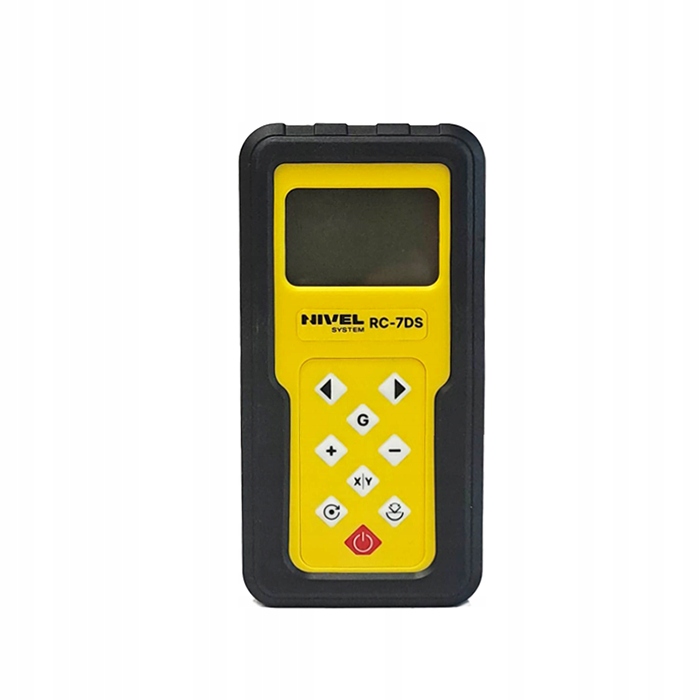

• RC-7 – пульт дистанционного управления
• TR-G – лазерная мишень
• GL-G – лазерные очки
• Li-ion 5000 аккумулятор – аккумулятор
• CH-6 – зарядное устройство
• Кейс для транспортировки

Дополнительно:

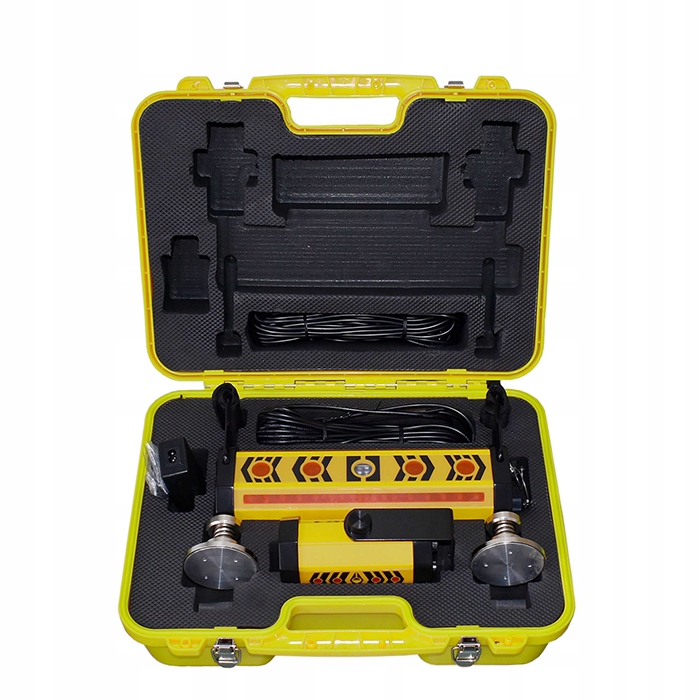

• MC-1D — датчик машины со встроенным аккумулятором: 1 шт.
• MC-RC1 — кабинный дисплей: 1 шт.< /li>
• кабель соединения датчика с салонным дисплеем: 1 шт.
• кабель для подключения питания от аккумулятора 12В/24В (клеммы) : 1 шт.
• Зарядное устройство: 1 шт.
• Кейс для транспортировки: 1 шт.
