NL740R DIGITAL красный лазерный уровень Nivel System + штатив SJJ32 + нашивка LS24 + датчик

+ КОМПЛЕКТ ЭКСКАВАТОРА

Лазерный уровень дальнего действия с автоматической настройкой

NL740R Цифровой (красный луч)

• Эффективное нивелирование — автоматическое определение направления/согласование уклона, численное определение перепада высот, цифровые уклоны
• Точные измерения на больших расстояниях, точность до миллиметра, дальность действия 700 м,
• Универсальное использование, работа в вертикальном и горизонтальном положении, а также при наклоне 2 оси,
• Автоматизация процесса нивелирования - функция автоподстройки, цифровое нивелирование,
• Интуитивное управление, понятное МЕНЮ , большой дисплей, дистанционное радиоуправление,
• Эффективный источник питания — универсальный аккумулятор Nivel Li-ion 5000 мАч.
• Высокая точность измерений 0,72 мм. /10м
• Комфорт работы - красный лазерный луч, четкое МЕНЮ,
• Безопасное использование на долгие годы, надежная, проверенная конструкция (IP65)
• Проверенное, прочное бронированное оборудование, корпус усилен металлическим корпусом

В комплект входит :

• NL740R цифровая
• Система управления станком Nivel System MC-1D
• Штатив SJJ32
• Нашивка LS24
• Аксессуары

Управление работой машины работают быстрее, точнее и экономичнее.

РОТАРНЫЙ УРОВЕНЬ NIVEL System NL 740R, красный луч

Ротационный лазер Nivel System NL740R DIGITAL — универсальный и многофункциональный инструмент для проведения строительных работ. Предназначен для работы на открытых пространствах и в закрытых помещениях. Эта модель оснащена красным лазерным лучом. Прибор построен на основе проверенной и эффективной лазерной технологии NIVEL, гарантирующей высокую точность измерений. Уровень определяет горизонтальную плоскость (с возможностью цифрового наклона по 2 осям), вертикальную плоскость, а лазерный отвес определяет вертикальные или прямые углы. Оборудование оснащено автоматической системой выравнивания лазерного луча. Благодаря этой функции вы можете легко задавать уклоны (работа по горизонтали) или искать направление (работа по вертикали). Лазер хорошо работает на длинных участках работ (дальность 700 м) и в сложных условиях местности – быстро выравнивает и устойчив к вибрациям местности. NL740R DIGITAL в стандартной комплектации предлагается с датчиком, который отображает разницу высот в цифровом виде. Это значительно упрощает и ускоряет измерения. Оборудование оснащено интуитивно понятным интерфейсом с ЖК-дисплеем, позволяющим осуществлять дистанционное управление с помощью радиопульта.

Простые и быстрые измерения

Нивелир NL740R DIGITAL имеет функцию автонивелирования, после включения оборудование само выровняется и сразу готово к работе. Генерируемый лазерный луч виден и отображается на стене, создавая опорную линию для горизонтальных или вертикальных работ. При работе с датчиком и лазерной рейкой получаем точный нивелирный комплект, измерения проводит один человек. Цифровая индикация разницы высот на дисплее (лазер, цифровой датчик) значительно сокращает процесс нивелирования. Функция сканирования позволяет сузить отображаемый луч в заданном диапазоне, тем самым получая опорную лазерную линию только там, где вы работаете.

Универсальное использование

Оборудование позволяет работать с как горизонтальный луч, так и вертикальный. Плоскость можно наклонять цифровым способом (с панели управления или пульта дистанционного управления) в одну или две стороны. Благодаря этой функции лазер можно использовать для таких работ, как: заливка полов, выравнивание, подготовка поверхностей под брусчатку, спортивные площадки или дороги, обеспечение отвода воды в соответствии с запроектированными уклонами. Во время строительных работ лазерный отвес становится полезным, поскольку он составляет ось вращающейся лазерной плоскости. Этот функционал обеспечивает точное выравнивание лазера при работе перпендикулярно, при переносе точек (отвес отображается вверх и вниз одновременно). При работе на открытом воздухе и на больших дальностях применяется лазерный датчик, позволяющий принимать сигнал на расстоянии до 700 м (рабочий диаметр). Различные скорости вращения головки делают оборудование пригодным для монтажных работ внутри зданий, а также для управления машинами, где требуются более высокие скорости (800 об/мин).

Надежность на стройке

В основе нивелира лежит электронный компенсатор, который устраняет вибрации и обеспечивает точное нивелирование плоскости лазера. Электронный компенсатор по сравнению с магнитным гораздо точнее, особенно в случае строительных измерений, где из-за работы тяжелой техники возможна вибрация помещения. Таким образом, мы получаем надежные и точные измерения. Оборудование пылевлагозащищенное, сертифицировано по классу IP56. Кроме того, вращающаяся головка закрыта металлическим корпусом, а корпус лазера имеет резиновые крышки для защиты от повреждений при ударах.

Удобство эксплуатации

NL740R DIGITAL имеет интуитивно понятное управление. панель. Управление функциями, включая внесение наследства, осуществляется в цифровом формате. Функции автоматического поиска с помощью датчика с радиосвязью установят опорный луч на заданный уровень или направление (точку, определенную лазерным датчиком). Управление функциями лазера возможно как с приборной панели, так и с помощью пульта дистанционного управления (радиосвязь обеспечивает дальность действия до 100 м). Лазер питается от эффективной батареи емкостью 5000 мАч, а также может питаться напрямую от сети. Все это дополняется компактным корпусом с удобными ручками, что упрощает установку лазера на строительной площадке и во время транспортировки.

• все видно невооруженным глазом — красный цвет лазера настолько интенсивен, что проецируемый на самолет луч хорошо виден даже с расстояния нескольких десятков метров от станции
• большая дальность - возможность работы на открытом пространстве на расстоянии до 700 м (рабочий диаметр лазера)
• эффективное нивелирование - возможно благодаря функции автоматической регулировки и поиска уклонов, цифровому лазерному датчику с числовым определением перепада высот (лазер, цифровой датчик) значительно улучшает нивелирование и повышает его точность (нет необходимости считывать значение со рейки, это значение отображается на дисплее датчика)
• работа с наклонной плоскостью - лазерный луч можно наклонять в цифровом виде в одном или двух направлениях в пределах ±10%, определение наклонов в полевых условиях осуществляется в цифровом виде и без необходимости расчета высоты отдельных станций
• лазера в каждой направление - головка, излучающая лазерную плоскость горизонтально, также определяет линию лазера, что облегчает определение плоскости под прямым углом к ​​намеченной линии.
• быстрое самонивелирование - компенсатор быстро и точно нивелирует инструмент. , а сигнализация «движения» уровня исключает неверные измерения в случае непреднамеренного стука или разравнивания.
• Управление одним человеком – для работы с уровнем и определения высоты требуется только один человек.
• дистанционное управление - параметры лазера можно изменить с помощью радиопульта, поставляемого в стандартной конфигурации (дальность действия 100м)
• эффективный источник питания - литий-ионный аккумулятор (5000мАч), можно заряжать во время работы< /li>
• богатая стандартная комплектация — нивелир оснащен практичными аксессуарами для поддержки работы (ЦИФРОВОЙ лазерный датчик, держатель лазерной рейки, пульт дистанционного управления, аккумуляторы, зарядное устройство, лазерная мишень, кейс для транспортировки)
• работа в любых условиях - бронированный, корпус усилен металлическим корпусом, металлическая крышка лазерной головки, резиновые уголки амортизируют и защищают лазер от повреждений при ударах и ударах, пылевлагозащищенное оборудование (IP65)

Технические характеристики:

• Лазерный луч: красный лазер (635 нм), класс 2
• Точность: ±0,72 мм/ 10 м
• Рабочий диапазон: 700 м (с датчиком) - диаметр
• Наклон в плане: ± 10 % (ось X) , ось Y), ручное
• Функция автоматического выравнивания: Да
• Диапазон самовыравнивания: ±5° (быстрое выравнивание - электронный датчик)
• Создаваемые плоскости: 1 горизонтальная (360°), 1 вертикальная (360°)
• Вращение головы скорость: переменная, 100 300 600 800 об/мин
• Сканирование: 0-10°-45°-90°-180°
• Мощность питание: Li-ion 3,7 В (4000 мАч)
• Пульт дистанционного управления: да (радио, радиус действия 100 м)
• Класс устойчивости: IP65
• Диапазон рабочих температур: от -10°C до +50°C
• Размеры: 274 x 173 x 232 мм
• Вес: 2,83 кг

Nivel System SJJ32

Алюминиевый штатив со стрелой

Штатив — это один из тех измерительных аксессуаров, который необходим для 90% измерительных работ. . Выбор подходящей модели «штатива» под тип выполняемых задач – это половина профессионального успеха. Для геодезических измерений тахеометром следует использовать деревянный штатив, отличающийся высокой жесткостью и обеспечивающий устойчивость инструмента. В свою очередь, при работе с оптическим или лазерным уровнем стоит использовать легкий и удобный в транспортировке алюминиевый штатив. В предложении представлены стенды, которые помогают выполнять все измерительные задачи – геодезические и общестроительные.

Стабильные измерения в любых условиях – деревянные подставки для тахеометров обеспечивают устойчивость инструментов во время измерений и гарантируют измерения на самом высоком уровне. точность

• легкие и прочные - алюминиевые штативы для оптических нивелиров, строительных лазеров и теодолитов, сферическая головка облегчает быстрое нивелирование инструмента
• быстрая фиксация ножек – эксцентриковые зажимы для быстрого складывания/раскладывания штатива
• точная регулировка высоты – алюминиевые штативы со стрелой максимальной высотой 3,2 м для лазерные нивелиры
• устойчивы к погодным условиям – как деревянные, так и алюминиевые штативы устойчивы к погодным условиям (дождь, солнце), характеризуются высокой устойчивостью к механическим повреждениям и обеспечивают высочайшую точность работы

Алюминиевый штатив со стрелой Nivel System SJJ32

Алюминиевый штатив для работы в любых условиях. Прочная защита (с помощью зажимов) обеспечивает высочайшую стабильность работы.

Nivel System LS-24

При нивелирующих измерениях рейки представляют собой считывающий элемент, используемый для определения высоты или разницы высот между точками. Точность описаний на нем и прочность конструкции оказывают огромное влияние на конечную точность нивелируемых точек. В свою очередь, высокое качество изготовления (механические соединения, телескопические замки) определяют долговечность изделий и их безотказную работу. В предложении имеется полный спектр нивелирных рейок - от прецизионных инваровых рейок для точного нивелирования, традиционных деревянных и алюминиевых телескопических рейок до специальных лазерных рейок с миллиметровым делением.

• для различных задач. – Инваровые рейки для точного нивелирования, деревянные рейки для точного нивелирования контрольных точек, рейки из алюминия и стекловолокна с обозначением типа «Е» на одной стороне и миллиметровой шкалой на другой для быстрого нивелирования на строительных площадках, специальные рейки для сотрудничества с лазерными уровнями, длиной от 2,4 м до 7 м - на выбор, под свой цвет!
• всегда вертикально - патчи, адаптированные под нивелиры
• удобство в эксплуатации – телескопические алюминиевые накладки быстро складываются/разбираются и легко помещаются в багажник легкового автомобиля
• погодостойкие – как деревянные, так и Алюминиевые патчи водонепроницаемы, влажность и высокие температуры обеспечивают высокую точность измерений в любых условиях.
• защита от повреждений и загрязнений – патчи обычно продаются в защитных чехлах.

Лазерная рейка LS-24

Удобная и прочная лазерная нивелирная рейка с точной миллиметровой шкалой и удобным считыванием горизонтального отклонения. Доступен с практичным слайдером для держателя лазерного датчика.

• Предлагаемая длина: 2,4 м

Система управления машиной Nivel System MC-1D — идеальное взаимодействие с NL740R Digital

• Универсальное решение для многих типов машин (бульдозеры, экскаваторы, экскаваторы-погрузчики)
• Быстрее работа, более высокая эффективность – машина может делать больше одновременно
• Повышение точности работы
• Экономия материала за счет более точного выравнивания поверхности
• Самое простое решение для проверки работы машин - простое, интуитивное управление.
• Простой и быстрый монтаж - сборка/демонтаж датчиков с машины, легко переносится на другую машину.
• Никаких исправлений, никаких раскопок. - меньший риск совершения ошибки человеком
• Экономия времени - меньше косвенных измерений, уменьшение количества проверок во время работы (работу можно контролировать в постоянном режиме, не выходя из кабины)
• Управление работой в кабине оператора – передача сигнала на дисплей кабины (MC-RD1

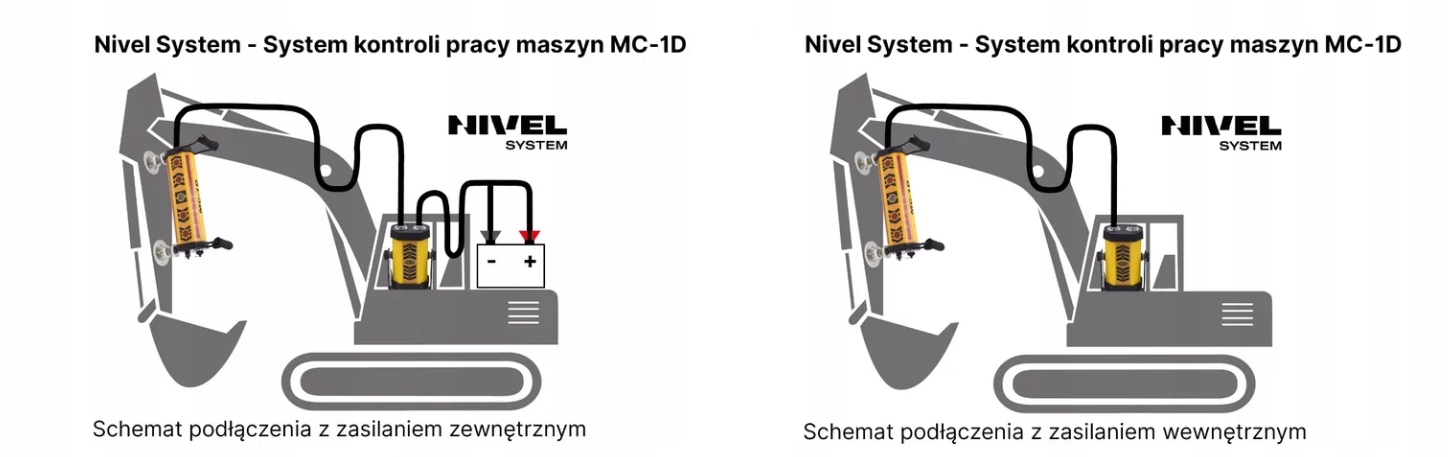

Как работает лазерная система Nivel System MC-1D?

Нивелир излучает невидимый глазу лазерный луч, принимаемый датчиком MC-1D. Балка, вращаясь вокруг вертикальной или наклонной оси со скоростью несколько сотен об/мин, создает горизонтальную или наклонную плоскость в одном или двух направлениях. Эта плоскость (которую можно точно настроить на панели управления лазером) является базовой плоскостью для датчика, установленного на машине. Во время копания оператор наблюдает за показаниями цветных диодов на датчиках. Они показывают текущее положение ковша относительно базовой плоскости и выдают простые сообщения: «Опустить ковш или отвал», «Поднять ковш или отвал», «Держись». Эта информация также передается в кабину оператора через приемник Nivel System MC-RC1.

Система состоит из лазерного датчика, принимающего сигнал от лазерного уровня и использующего светодиодные индикаторы для информирования оператора о текущая высота, на которой следует установить рабочий орган (ковш, отвал). Эта информация также появится на кабинном приемнике (РД-1МС), который выполняет функцию дисплея. Сконфигурированный таким образом комплект позволяет быстро и качественно выполнять земляные работы без земляных работ и необходимости проведения контрольных замеров.

Измерительное решение — Nivel System MC-1D

Этот процесс можно автоматизировать, упростить и сократить с помощью лазерной технологии, которая облегчает и ускоряет работу на каждом этапе. В этом решении лазерная электронная система благодаря датчику, установленному на стреле экскаватора, может контролировать высоту и уклон выемки, работа происходит точнее и быстрее. Система Nivel System MC-1D представляет собой готовый мобильный комплект, монтаж не представляет проблем и может осуществляться оператором станка непосредственно перед началом нивелирования, а после работы элементы можно хранить в чемодане.

Лазерный датчик MC-1D крепится к машине с помощью сильных магнитов. Яркий и четкий диодный дисплей (LED) на датчике информирует оператора, следует ли ему опустить или поднять ковш в данный момент. Дополнительно МС-1Д имеет возможность передачи сигнала по кабелю на приемник МС-RC1, который (выполняя функцию дисплея в кабине) информирует оператора о текущем положении ковша и отвала – это важно при условиях работы не допускать наблюдения оператора за датчиком MC-1D. Если на уровне установлен желаемый уклон, оператор может реализовать его на основе показаний датчика, без измерений, без преобразований и без риска ошибки – и, главное, гораздо быстрее!

Система работает с ротационными лазерными нивелирами с красным лучом. Уровень располагается по оси дороги, шага, квадрата (на его окраине), что позволяет определить плоскость с уклоном без необходимости перемещения лазера. В случае нивелиров Nivel System оператор станка может изменять настройки инструмента удаленно, с помощью пульта дистанционного управления. Земляные работы зачастую состоят из нескольких этапов (например, выравнивание грунта, дренаж, фундаментные слои/укладка заполнителя (различных фракций), укладка поверхности. Лазерная техника Nivel System может успешно использоваться на всех этапах. Это значительно облегчает получение необходимой толщины отдельных фракций заполнителя.Использование датчика МС-1Д на экскаваторе позволяет оператору с большей точностью подготовить выемку (без копания).На всех этапах работы лазерная система экономит время и деньги.Специализированные компании, использующие оптический уровень для раскопок необходимо больше дней, а после перехода на лазерную технологию Nivel System время работы сокращается как минимум вдвое.Повышение эффективности также отражается на снижении трудозатрат (сокращение рабочего времени людей и экономия строительных материалов).Доступная стоимость сделать эту технологию доступной даже для самых маленьких компаний.

Технические данные:

• Режим работы: тонкий (±10 мм), грубый (±20 мм)
• Диапазон приема луча : 25 см, 360°
• Тип принимаемого луча: лазер (красный)
• Крепление: с магниты
• Аккумулятор: 7,2 В NiMh (2500 мАч)
• Время работы: 40 часов
• Время зарядки: 15 часов
• Рабочие температуры: -20°C ~ +50°C
• Класс сопротивления: IP 54
• Размеры: 280 x 280 x 130 мм
• Вес: 5,5 кг

В комплекте:

• NL740R – ротационный лазер

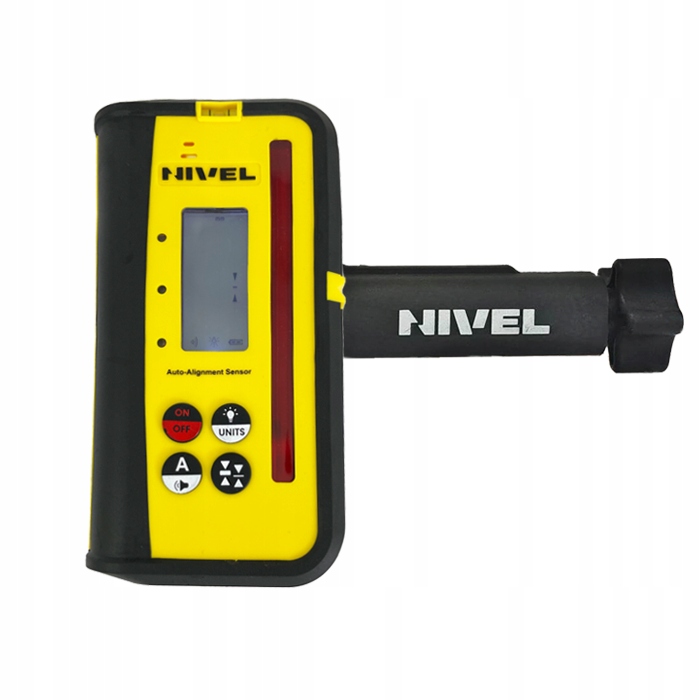

• RD300G – лазерный датчик (радио, цифровой)
• NL-BR500 – держатель лазерного датчика
• SJJ32- штатив
• LS24-нашивка

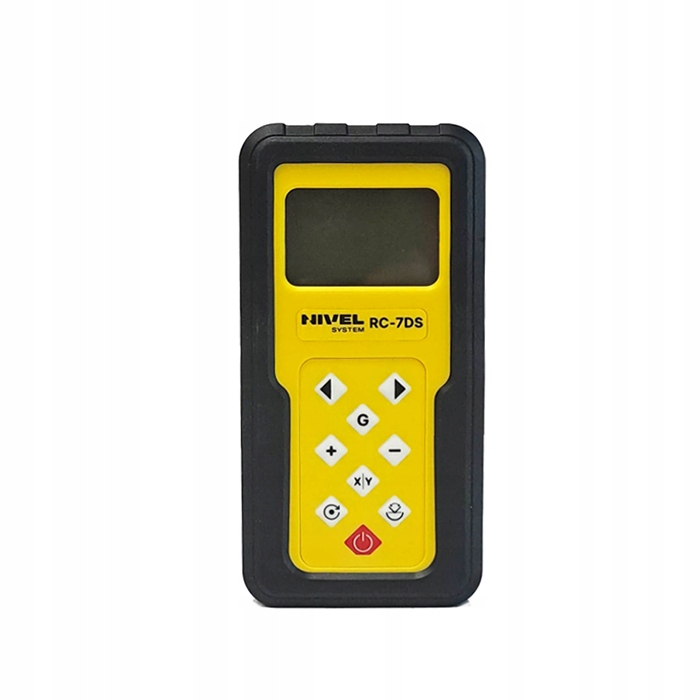

• RC-7 – пульт дистанционного управления
• TR-G – лазерная мишень
• GL-G – лазерные очки
• Аккумулятор Li-ion 5000 – аккумулятор
• CH-6 – зарядное устройство
• Кейс для транспортировки

Дополнительно:

• MC-1D — датчик машины со встроенным аккумулятором: 1 шт.
• MC-RC1 — кабинный дисплей: 1 шт.
• кабель соединения датчика с салонным дисплеем: 1 шт.
• кабель для подключения питания от аккумулятора 12В/24В (клеммы ): 1 шт.
• Зарядное устройство: 1 шт.
• Кейс для транспортировки: 1 шт.
