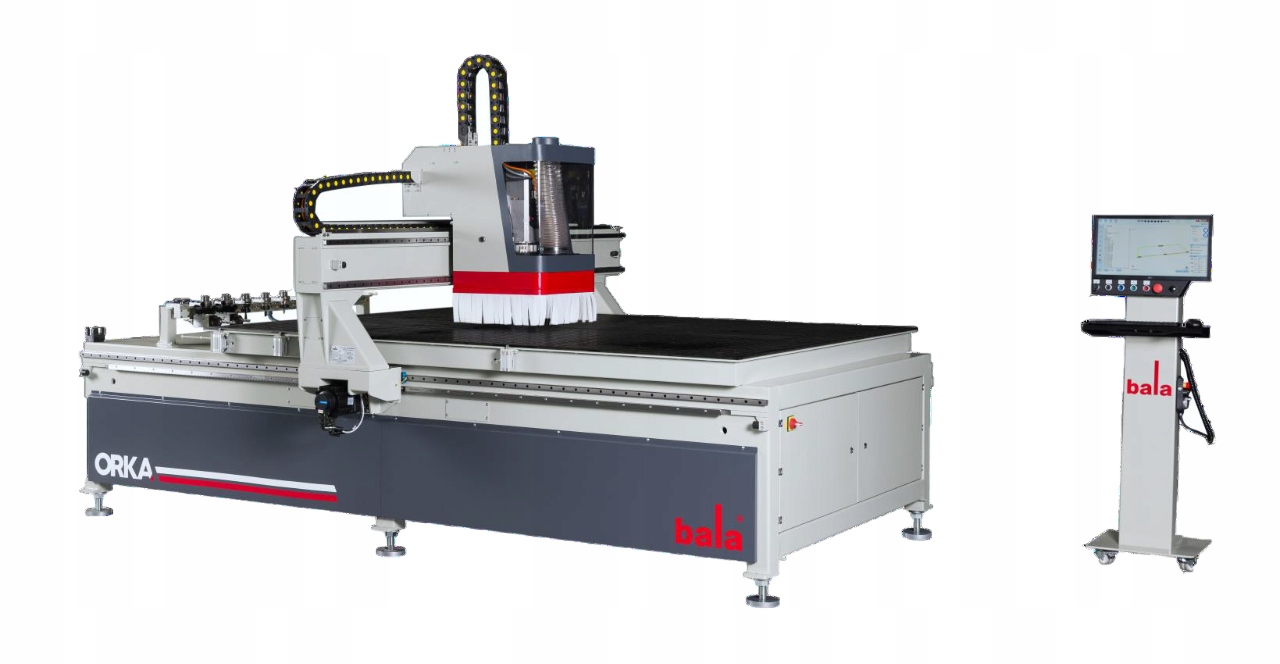

⁉️ЧТО ОТЛИЧАЕТ МАШИНУ ORCA⁉️

✔️МОЩНЫЕ сервоприводы мощностью 1,3 кВт

✔️ВЫСОКАЯ скорость оси 70 м/мин< /b >

✔️Магазин ЕМКОСТЬ на 10 инструментов

✔️МОЩНЫЙ электрический шпиндель мощностью 9 кВт с керамическими подшипниками

⚙️Размеры рабочего поля: X2100мм * Y2800мм * Z300мм

⚙️Основное программное обеспечение/контроллер – Codesys (ГЕРМАНИЯ) – используется в машинах HOMAG

⚙️Двигатель оси X: 1,3 кВт / Двигатель оси Y: 1,0 кВт / Двигатель оси Z: 0,75 кВт INVT

⚙️Электрический шпиндель:9 кВт кВт HERTZ 24000 об/мин ISO30

⚙️Вакуумный насос: VPS 250 м3/ч / 6 автоматических зон

⚙️Серводвигатель и приводы: INOVANCE (2 x 1,3 кВт + 1,0 кВт x 0,75 кВт)

⚙️Быстрая скорость: 70 м/мин

⚙️Общая мощность: ~23 кВт

⚙️Давление воздуха: 8 Бар

⚙️Смена инструмента: задний магазин на 10 инструментов

⚙️Размеры станка: 4000 мм * 2850 мм

⚙️Общий вес: 2700 кг

⚙️Программа проектирования: ALPHACAM 3D CAD/CAM (возможность использования VECTRIC VCARVE)

◾️Стандартное оборудование:

• ЧПУ ORCA 2128
• Электрошпиндель HERZT 9,5 кВт 24000 об/мин ISO30
• Сервоприводы INOVANCE
• Вакуумный насос VPS 250 м3/ч (1 шт.)
• Codesys control (ГЕРМАНИЯ)
• Программное обеспечение ALPHACAM 3D CAD/CAM для проектирования
• CE
• ДТР ПЛ

◾️Электрошпиндель HERTZ

• Модель HERTZ HERA 519
• Максимальная мощность S1/S6 7,5/9 кВт
• Номинальная мощность 12000 об/мин./ мин.
• Максимальная частота вращения 24000 об/мин.
• Напряжение/частота 380 В/50-60 Гц.
• Тип электрошпинделя синхронный 4-полюсный.
• Вес 23 кг без двигателя
• Конус инструмента ISO 30
• Тип устройства смены инструмента Автоматический
• Керамические подшипники — консистентная смазка, обеспечивающая длительный срок службы
• Вентилятор охлаждения
• Датчики S1 (держатель инструмента) S2 (открытая цанга) S3 (вращение шпинделя)
• Пневматический цилиндр двойного действия

◾️Вакуумный насос VPS

• Объемный расход 50 Гц 250 м³/ч
• Абсолютный вакуум 50 Гц 200 мбар
• Мощность 50 Гц 7, 5 кВт
• Уровень шума 50 Гц 79,0 дБ(А)
• Объемный расход 60 Гц 286 м³/ч
• Абсолютный вакуум 60 Гц 200 мбар
• li>
• Мощность 60 Гц 9,0 кВт
• Уровень шума 60 Гц 79,0 дБ(А)
• Вес 260,0 кг с двигателем

◾️Сервоприводы INOVACE

• Ассортимент продукции: SV660N
• Тип продукта: Сервопривод движения
• Фаза Третья фаза
• Номинальное напряжение питания [UE] 380...440 В -10%, +10%
• В -10%, +10%
• Встроенный фильтр ЭМС
• Пределы напряжения питания [UE] 323...528 В
• Частота питания 50/60 Гц
• Скорость по оси X 70 м/мин
• Ось Y скорость 70 м/мин
• Скорость по оси Z 20 м/мин

◾️10-позиционное устройство смены инструмента

• Автоматическое линейное устройство смены инструмента повышает эффективность производства и грузоподъемность фрезерного станка с ЧПУ Orka за счет очень быстрой замены инструментов без помощи оператора. Благодаря этому агрегат сокращает время простоя в конкретном проекте.
• Для каждого линейного зажима устройства смены инструмента имеются датчики для предотвращения столкновений.
• КОЛИЧЕСТВО 10 шт.
< /ул>

◾️6 автоматических вакуумных зон

• Рабочий стол машины разделен на 6 асимметричных вакуумных зон. Несколько вакуумных зон обеспечивают более надежный захват при резке.
• Вакуумные зоны можно настроить на автоматическое управление с помощью программного обеспечения и активировать отдельно и автоматически в зависимости от размера панели на верстаке.

◾️Автоматическое позиционирование булавок

◾️ALPHACAM или другое программное обеспечение

◾️◾️◾️◾️ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ЗА ДОПОЛНИТЕЛЬНУЮ ПЛАТУ (по запросу)◾️◾️◾️◾️

◾️Вертикально-сверлильный станок HITECO (9 шпинделей)

• Модель TF.A.9V.0H.0B.A
• Количество вертикальных шпинделей 9
• Конус инструмента 10 H7 мм
• Место между инструментами 32 мм
• Максимальная длина инструмента 70 мм
• Вертикальный ход шпинделя 60 мм (опция 75 мм)
li>
• Мощность двигателя 1,5 кВт
• Максимальное вертикальное вращение 8000 об/мин
• Вес 25 кг

◾️Электрошпиндель HITECO 9,5 кВт

◾️Прижимные ролики упаковки

• Динамические прижимные ролики с возможностью изменения положения для резки мелких деталей, а также одновременной резки нескольких досок.
