nRF24L01 PA + LNA

nRF24L01 + PA+ LNA

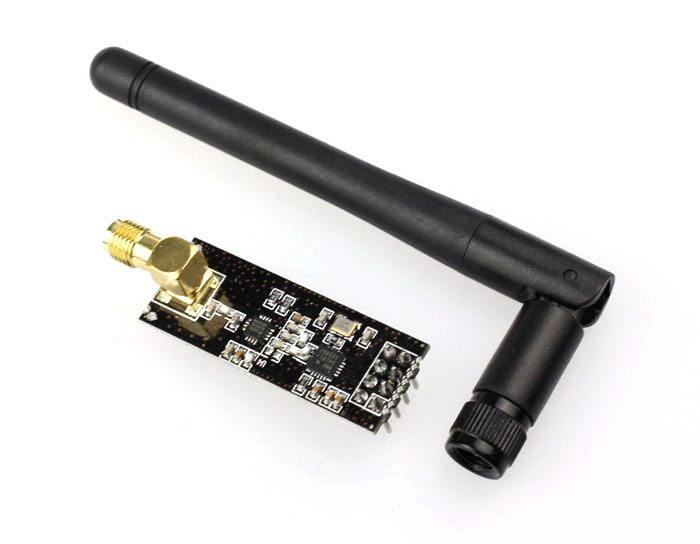

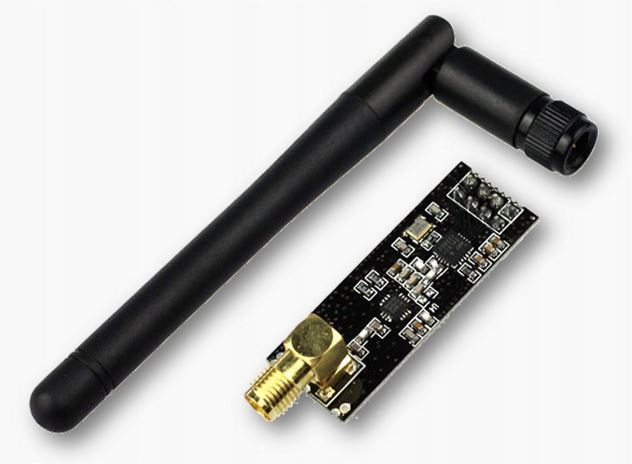

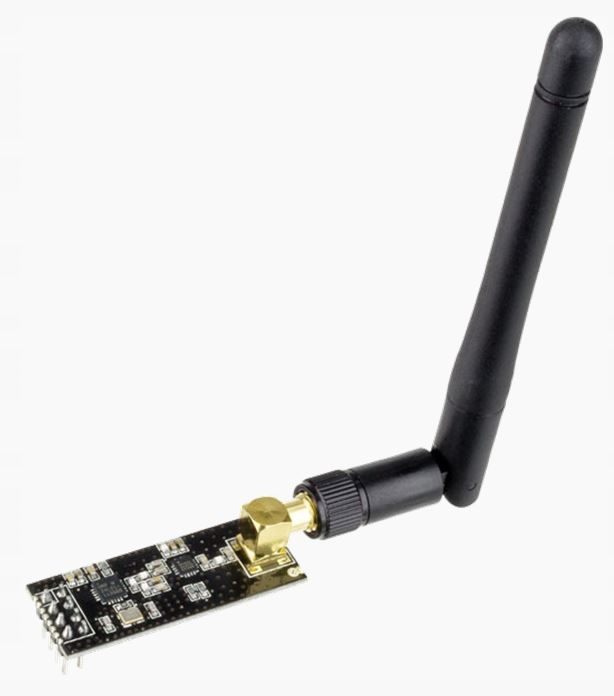

Радиомодуль (передатчик и приемник), работающий в диапазоне 2,4 ГГц с интерфейсом связи SPI. Он имеет разъем SMA для внешней антенны и аппаратные очереди FIFO. Максимальная дальность действия до 1000 м. Система совместима с ARDUINO

Технические параметры:

• Диапазон: 2,4 ГГц ISM, лицензия не требуется.
• Рабочая частота: 2,4000–2,525 ГГц, регулируется с помощью программное обеспечение, шаг 1 МГц.
• Количество каналов: 126 RF.
• Дальность передачи: 1000м 250К / 700м 1М / 400м 2М, (расстояние измерено на открытой местности, с включенной антенной 5дби) высота 2 м. Реальная дальность зависит от многих факторов, мы не гарантируем достижение заданных расстояний в каждом случае)
• Максимальная мощность: 100 мВт
• Уровень мощности: 4 регулируемых уровня nRf24l01, PA не регулируется
• Скорость передачи: 250 тыс., 1M, 2M, регулируется с помощью программного обеспечения
• Чувствительность приемника: -104 дБм для 250 Кбит/с / -95 дБм для 1 Мбит/с / -92 дБм для 2 Мбит/с ;< /li >
• Потребляемая мощность в режиме ожидания (Power Down, CE = 0): 4 мкА.
• Потребляемый ток при передаче: ~ 115 мА.
• Потребляемый ток при приеме: ~ 45 мА.
• li>
• Напряжение питания: 3–3,6 В.
• Напряжение на входе/выходе SPI может составлять 5 В, напряжение на VCC и на CE напряжение на выводе может быть до 3,6В!
• Управление SPI, макс. 10 МГц
• Рабочая температура: -20 +70 ℃
• Размеры: 15 * 40 мм (без антенного разъема)

Описание пинов:

В комплекте:
