✅ nrf52840 плитка, совместимая с Nano V2 Bt Pro Micro Gracging

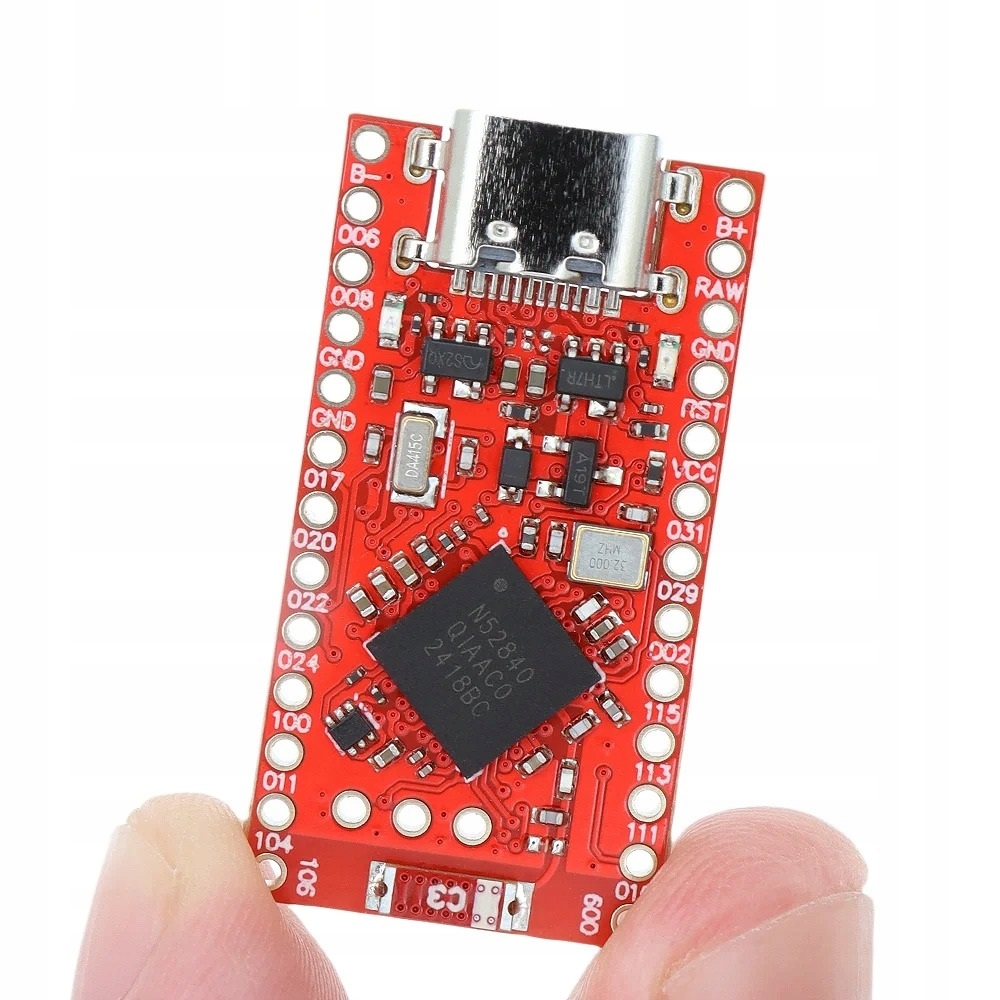

✔ Supermini NRF52840 - это альтернативная пластина для разработки, заменяющая Pro Micro, совместимая с Nice! Нано. Ее булавки идентичны промикро, что означает, что их можно использовать практически с любой промикро -клавиатурой. Плитка разработки NRF5280 имеет интерфейс литийной батареи 3,7 В и программный переключатель, который может отключить источник питания светодиодов. После выключения потребление энергии в режиме ожидания составляет всего 1 млн. Лет.

✔ nrf52840 является эффективным, низко -защищенным чипом с беспроводной коммуникацией, введенной норвежской нордической полупроводниковой компанией. Он поддерживает многие беспроводные протоколы, в том числе Bluetooth 5, нить, зигби, муравей и 2,4 ГГц. Чип NRF52840 использует процессор ARM Cortex-M4F, который так часто стал 64 МГц со встроенной флэш-памятью 1 МБ и ОЗУ 256 КБ. Он также имеет множество периферийных устройств, таких как ADC, PWM, SPI, I2C, UART, USB и GPIO. Кроме того, NRF52840 поддерживает ряд функций безопасности, таких как шифрование AES, сокращения SHA-256 и генератор реальных случайных чисел (TRNG).

Параметры продукта

• Эффективные беспроводные возможности : Bluetooth 5.0, встроенная антенна
• Сильный процессор : nrf52840. : поддерживает загрузку и разряд литийной батареи
• Потребление энергии : потребление энергии в режиме ожидания составляет 1 мА

✔ источник питания

Supermini NRF52840 поддерживает зарядку и сброс литийной батареи 3,7 В. Скорость зарядки составляет 100 мА, поэтому заряжается аккумулятор 2000 мАч за 20 часов.

✔ Зарядка тока

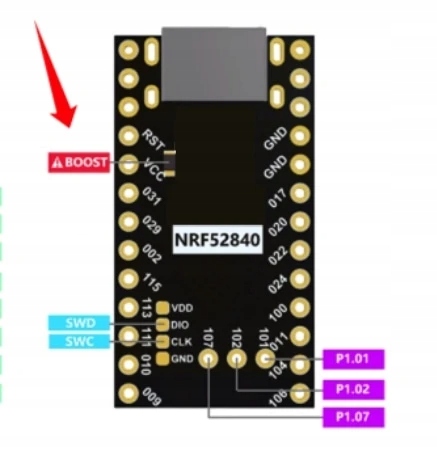

Внимание : при подключении усиления, ток зарядки увеличивается с 100 мА до 300 и может быть подключена только в том случае, если способность конденсатора составляет более 500 мАч (чтобы избежать взрыва (чтобы избежать взрыва (). Батарея, просто подключите положительный полюс B+ и отрицательный полюс к B-

Внешний VCC Control

✔ Примечание : когда P0.13 установлен на низкий уровень, источник питания на вывод 3.3V (VCC) будет выключен. Это полезно для снижения потребления энергии компонентами в состоянии неактивности (например, RGB, светодиоды).

✔ Bootloader

Чтобы ввести загрузчик, вы должны объединить RST с GND дважды в течение 0,5 секунды. После ввода загрузчика подключите плитку к компьютеру через USB, и на компьютере появится устройство для хранения, называемое NICE! Нано. На этом этапе вы можете перетащить файл .uf2 для загрузки программы.

Приложения:

• Усовершенствованные компьютерные периферийные устройства и входные/выходы
• Мышь
• Клавиатура
• Multi -otit Trackpad
• SENSIORSIORSIORSIORS
• Функция беспроводных платежей
• Интернет -вещи (IOT)
• Датчики и контролеры умного дома
• Датчики и контролеры промышленного IOT
• Интерактивные развлекательные устройства

FAQ - NRF52840 Плитка, совместимая с Nano V2 BT Pro Micro Gracging Management

1. Что это за плитка?

представляет собой компактную пластину разработки, основанную на системе NRF52840, разработанной как совместимой с Nano V2, и как альтернатива Pro Micro. Он объединяет функции связи Bluetooth 5.0, управление зарядкой батареи и стандартный набор контактов, что позволяет легко интегрировать проекты DIY.

2. Каковы основные особенности плитки?

• ЦП и память: nrf52840 с 1M флэш -память и ОЗУ 256 КБ.
• Подключение: встроенный -ин Bluetooth 5.0 Модуль, включающий беспроводную связь.
• Совместимость: PINS в соответствии с Nano V2 и Pro Micro, что облегчает миграцию существующих проектов.
• Управление зарядкой: встроенная система зарядки аккумуляторов (например, с портом USB-C), обеспечивая эффективное управление питанием.
• Многофункциональность: Platformio.

3. Как работает управление зарядкой?

Плитка имеет встроенную систему зарядки, которая позволяет заряжать литий-полимерную батарею непосредственно через USB-порт (часто USB-C). Эта система контролирует состояние батареи и заботится о безопасности зарядки, автоматически переключение питания на аккумулятор или внешний источник, в зависимости от условий.

4. поддерживает ли беспроводная связь плитки?

Да - благодаря модулю Bluetooth 5.0, плитка обеспечивает беспроводную связь с другими устройствами, что идеально подходит для использования в конструкциях клавиатуры, игровых контроллерах или устройствах IoT.

5. Какие интерфейсы и разъемы доступны?

Плитка предлагает стандартный набор контактов в соответствии с Nano V2/Pro Micro, так что вы можете подключить многочисленную периферию. Кроме того, USB-порт (например, USB-C) обычно доступен для программирования и зарядки аккумулятора.

6. Могу ли я запрограммировать эту плитку, используя Arduino?

Да, плитка совместима с популярными средами программирования, такими как Arduino IDE или Platformio. Тем не менее, это требует соответствующих настроек (например, выбор правильного загрузчика) - информацию по этому вопросу можно найти в документации производителя.

7. Каковы требования к источнику питания?

плитка может быть включена как по внешнему источнику напряжения (в определенном диапазоне, например, 5-6 В), так и литий-полимерной батареей, которая заряжается встроенной системой. Важно использовать соответствующую батарею (рекомендуемое напряжение 3.7 В) и использовать выделенный модуль зарядки для обеспечения безопасной работы.

8. Имеет ли плитка дополнительные функции экономии энергии? Где я могу найти документацию и поддержку?

Подробная документация, включая схемы, инструкции по программированию и советы по сборке, доступна на веб -сайте производителя и в специальных репозиториях (например, GitHub). Поддержка сообщества пользователей и дискуссионных форумов также может быть очень полезна.

10. Подходит ли плитка для коммерческих и хобби?

Да, благодаря ее гибкости, совместимости и встроенных функциям (Bluetooth, Management
