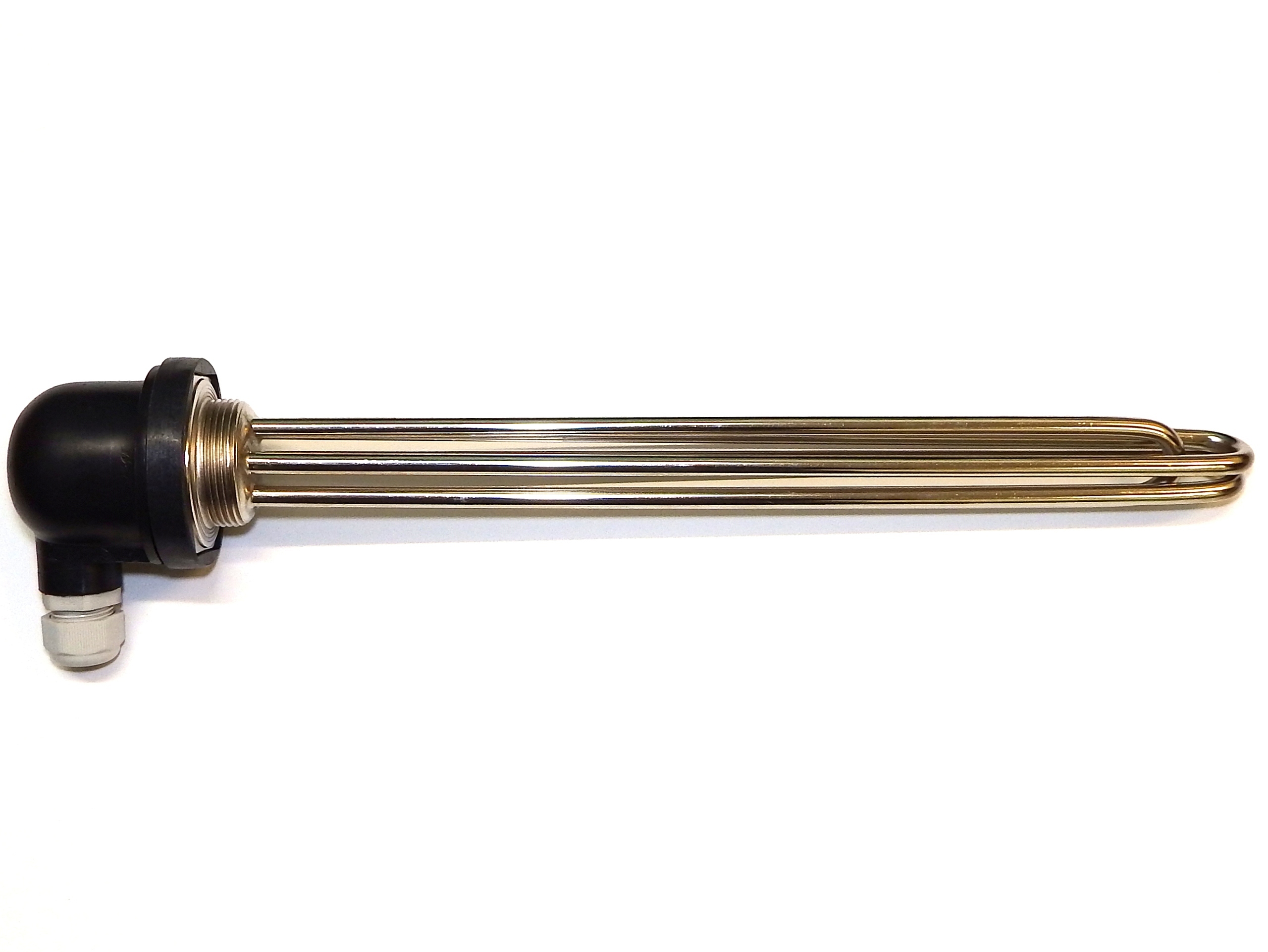

Водонагреватель GRBK 3x2000W U 6/4'' польский

Мощность - 3x 2000 Вт

Напряжение - 230 В~

Монтаж - отверстие 6 /4 дюйма

Наружный диаметр резьбы — около 47,3 мм

Подключение — винтовые клеммы

< б>Материал - медная никелированная трубка.

Нагреватель предназначен только для работы в воде, при полном погружении.

Минимальный объем бака – 450 л.

Подходит для стальных или эмалированных баков, без анода или с магниевый анод.

Не подходит для резервуаров с анодом из нержавеющей стали или титана.

Сделано в Польше компанией Eliko.

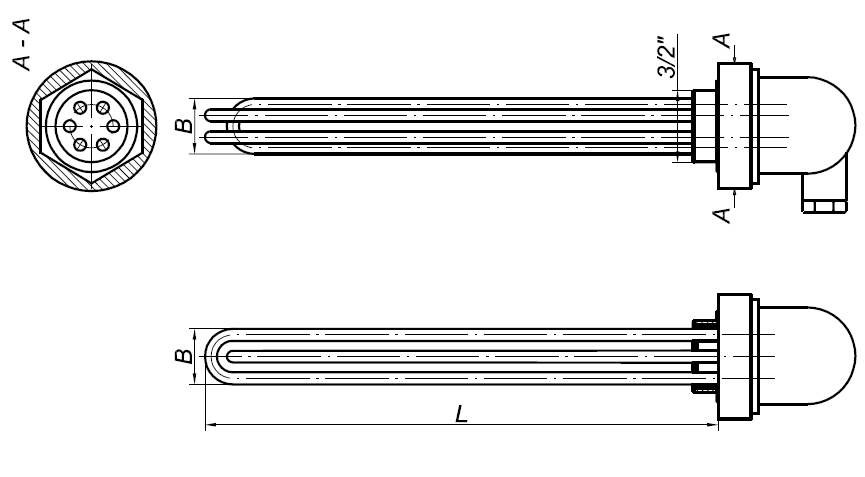

Размеры на чертеже:

Д=410мм

В=35мм

Как выбрать правильный размер резьбы

если ТЭН после откручивания имеет внешний диаметр резьбы около 42 мм, это 5/4 дюйма

если нагреватель после отвинчивания имеет внешний диаметр резьбы примерно 48 мм, это 6/4 дюйма

если отверстие в баке имеет внутренний диаметр примерно 39 мм, это составляет 5/4 дюйма

если отверстие в резервуаре имеет внутренний диаметр около 45 мм, оно составляет 6/4 дюйма

ИНСТРУКЦИЯ ПО НАГРЕВАТЕЛЬНОМУ ЭЛЕМЕНТУ

Судьба

Нагревательный элемент ГРБК предназначен только для нагрева воды в эмалированных водонагревателях стальной емкости, не оснащенных титановым анодом.

Установка

Нагревательный элемент должен устанавливаться только квалифицированным установщиком, имеющим действующую лицензию SEP или национальную электротехническую лицензию в соответствующей стране ЕС, в соответствии со всеми применимыми нормами безопасности и другими правилами. Производитель не несет ответственности за повреждение нагревательного элемента, возникшее в результате неправильной установки.

Установка нагревательных элементов ГРБК должна осуществляться следующим образом:

а. Очистите водонагреватель.

b. Открутите крышку отверстия, в которое будет вкручиваться нагревательный элемент.

c. Закройте и привинтите неподключенный нагревательный элемент.

d. Наполните водонагреватель водой.

э. Проверьте герметичность резьбового соединения и при необходимости затяните или загерметизируйте нагревательный элемент.

ф. Подходящее сечение силовых кабелей следует выбирать, учитывая как минимум их долговременную нагрузочную способность и расположение. Подключите нагревательный элемент к системе электропитания, обеспечивающей базовую защиту от поражения электрическим током, оснащенной устройством защитного отключения с чувствительностью 30 мА и устройством защиты от максимального тока мгновенного действия 10 А на каждую фазу.

g. Перед подключением нагревательного элемента к сети обязательно отключить подачу электроэнергии на всех фазах.

h. Необходимо обеспечить правильное и надежное подключение защитного проводника. Не используйте удлинители или адаптеры.

я. Вокруг нагревательного элемента должно оставаться пространство не менее 30 см, которое будет заполняться нагретой жидкостью внутри резервуара.

Неправильное использование

а. Не включайте питание, пока нагревательный элемент не будет погружен в жидкость.

b. Не производите химическую или механическую очистку нагревательного элемента острыми инструментами.

c. Не ремонтируйте нагревательный элемент самостоятельно.

< n /а Нагревательный элемент нельзя погружать в жидкость, отличную от той, для которой он предназначен.

e. Нагревательный элемент нельзя эксплуатировать на воздухе.

f. Не устанавливайте нагревательный элемент GRB в устройства с другим источником тепла.

г. Во время работы нагревательный элемент должен быть полностью погружен в жидкость.

ч. Регулярно проверяйте, что устройство не повреждено и его безопасно использовать.

i. Не допускайте затопления электрических соединений нагревательного элемента.

j. Нагревательный элемент следует устанавливать в нижнем часть танка, до 70% Его Величество.
