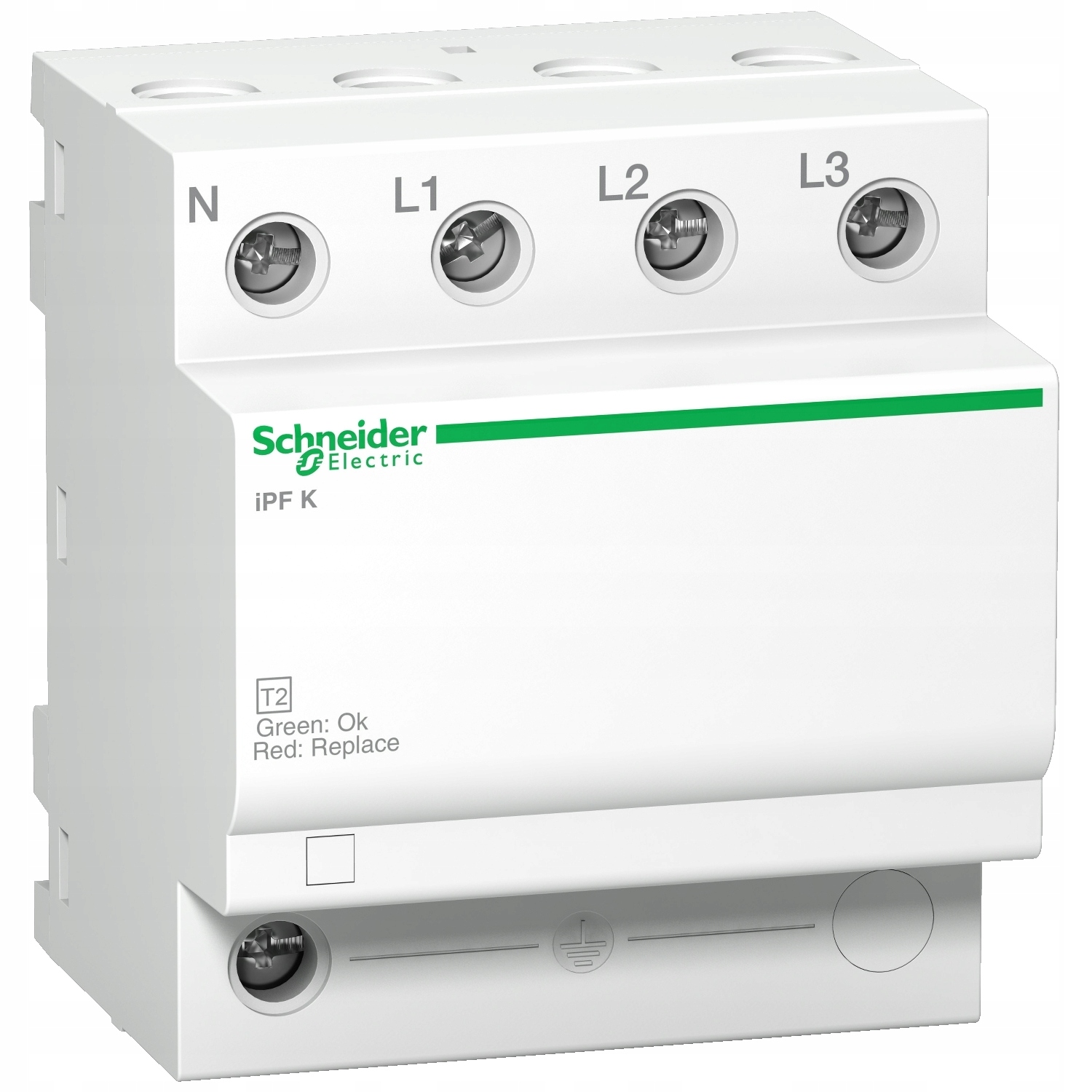

Schneider Electric, Ограничитель перенапряжения Acti 9 iPFK40-T2-3N 3+1-полюсный Тип 2 40 кА, A9L15688

Основные параметры:

• Ассортимент продукции: Acti 9
• Название продукта: Acti 9 iPF K
• Тип продукта или компонента: сетевой фильтр
• Краткое название устройства: IPF K
li> li>
• Описание полюса: 3P+N
• Применение устройства: распределительное
• Дистанционная сигнализация: без
• Комплект сигнальных контактов: 1 SD ( 1 З/ О)
• Тип ОПН: электрораспределительная сеть
• Система заземления: TN-S, TT

Дополнительные параметры:

• Класс ОПН: Тип 2
• Технология ОПН: MOV + GDT
• Номинальное рабочее напряжение [Ue]: 230/400 В (+/- 10 %) переменного тока переменного тока частотой 50/60 Гц.
• Номинальный ток разряда [In]: общий режим: 15 кА (L/PE) , общий режим: 15 кА (N/PE), дифференциальный режим: 15 кА (L/N)
• Максимальный ток разряда [Imax]: общий режим: 40 кА L/PE, общий режим: 40 кА N/PE, дифференциальный режим: 40 кА L/N
• Наивысшее непрерывное рабочее напряжение [Uc]: общий режим: 260 В N/PE, дифференциальный режим: 340 В L/N
• Напряжение уровень защиты [Up]: общий режим <1,5 кВ тип 2 N/PE, дифференциальный режим <1,5 кВ тип 2 L/N
• Случайное перенапряжение [Ut]: 337 В L/N выдержка 5 с, 442 В L /PE, срок службы 5 с, 1200 В N/PE, срок службы 200 мс, 1453 В L/PE, срок службы 200 мс
• Тип дополнительной защиты: соответствующий автоматический выключатель iK60N 40 А, кривая C - Icu 6 кА, соответствующий предохранитель gG 63 А - Icu 25 кА
• Ток короткого замыкания [Isccr]: 25 кА
• Напряжение сигнальной цепи: 0,25 А/250 В переменного тока 50/60 Гц
• Способ монтажа: на защелках
• Монтажное основание: DIN-рейка
• Ширина в модулях 9 мм: 8
• Цвет: белый (RAL 9003)
• Время отклика: <= 25 нс
• Соединения - клеммы: зажим туннельного типа (сверху или снизу) 25 мм² жесткий, зажим туннельного типа (сверху или снизу) 16 мм² гибкий зажим туннельного типа (сверху) или снизу) 16 мм², гибкий с втулкой.
• Длина изолированной секции: 11 мм.
• Момент затяжки: 3,5 Нм.

Размеры:

b>

• высота: 81 мм
• ширина: 72 мм
• глубина: 69 мм.
• Вес изделия: 0, 42 кг.

Модульное оборудование Acti 9

Модульное оборудование Acti 9 от Schneider Electric устанавливает самые высокие стандарты в области безопасности электроустановок, а также возможностей сигнализации и управления с использованием систем связи. Модульное оборудование Acti 9 обеспечивает безопасность при обслуживании установки на протяжении всего срока ее эксплуатации. Модульные системы устройств Acti 9 предназначены для минимизации времени простоя и предотвращения непреднамеренного отключения.

Аксессуары для модульных устройств

Система Acti 9 включает в себя широкий спектр аксессуаров для модульных устройств. Полный набор аксессуаров для модульного оборудования облегчает все действия, в том числе вмешательства на месте установки без отключения для обеспечения непрерывности электропитания. Аксессуары для модульного оборудования включают в себя простую в установке систему навесных замков, соединительный блок и поворотный привод со степенью защиты IP55, который можно установить на передней или боковой части корпуса. Приводной механизм установлен на устройстве. Крышки зажимных винтов, предотвращающие доступ к винтам. Вставные основания, которые позволяют быстро снять или заменить выключатель, не касаясь соединений. В число доступных аксессуаров для модульного оборудования также входят разделители полюсов, усиливающие изоляцию между соединениями, и защелкивающиеся маркеры.
