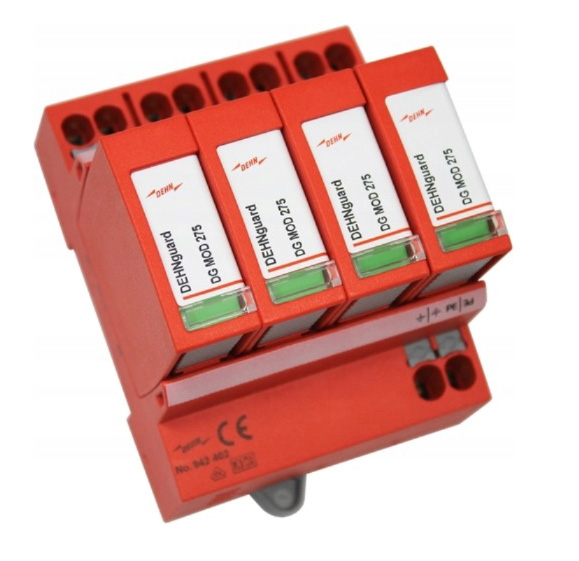

Ограничитель перенапряжения TNS AC 4P ТИП T2

DEHN 942402

ВСТАВНОЙ ЗАЖИМ

Технические данные:

Ограничитель перенапряжений в соответствии с PN-EN 61643-11 - тип 2 + тип 3 / класс II + класс III

Координация энергопотребления с конечным устройством (≤ 10 м) – тип 2 + тип 3

Номинальное напряжение переменного тока (UN) - 230/400 В (50/60 Гц)

Наивысшее непрерывное рабочее напряжение переменного тока (UC) — 275 В (50/60 Гц)

Номинальный ток разряда (8/20 мкс) (In) - 20 кА

Максимальный ток разряда (8/20 мкс) (Imax) - 40 кА

Комбинированное перенапряжение [L-N] (UOC) - 20 кВ

Номинальный ток нагрузки при проходном включении в системе «В» (IL) - 40 А

Уровень защиты по напряжению [L-PE]/[N-PE] (UP ) - ≤ 1,5 / ≤ 1,5 кВ

Уровень защиты по напряжению [L-PE]/[N-PE] при 5 кА (UP ) - ≤ 1 / ≤ 1 кВ

Время срабатывания (tA) - ≤ 25 нс

Максимальная дополнительная защита при проходном соединении по схеме «V» - 40 А gG

Максимальная дополнительная защита при ответвленном подключении (двойное подключение 2 х 10 мм²) - 125 А gG

Стойкость к короткому замыканию при максимальном предохранителе (ISCCR) - 50 кАм

Случайное перенапряжение (TOV) (UT) – особенность – 335 В/5 с – долговечно

Случайные перенапряжения (TOV) (UT) – особенность – 440 В/120 мин – безопасное повреждение

Диапазон рабочих температур (ТУ) - -40°С...+80°С

Индикатор - активности/урон - зеленый/красный

Количество портов – 1

Сечение провода (мин.) - провод 1,5 мм2

Сечение кабеля (мин.) - многожильный 6 мм2

Сечение кабеля (макс.) - провод/прядь 10 мм2

Сечение кабеля (мин.) - с кабельной муфтой 1,5 мм²

Сечение кабеля (макс.) - с кабельной муфтой 6 мм²

Сечение кабеля (макс.) - с кабельной муфтой без воротника 10 мм²

Монтаж - на рейку 35 мм согласно EN 60715

Материал - корпус термопластик, красный, UL 94 V-0

Место установки – в помещении

Уровень защиты - IP 20

Установочная ширина - 4 модуля(ов), DIN 43880

полное, готовое к подключению устройство, состоящее из основания и сменных модулей защиты,

координация энергии с другими лимитерами серии Red/Line,

высокая ударопрочность благодаря использованию варисторов/искровых разрядников из оксида цинка,

высокая надежность благодаря устройству управления и отключения «Thermo Dynamic Control»

простая замена модулей без инструментов с помощью стопорного болта с кнопкой освобождения модуля,

стойкость к ударам и вибрации в соответствии со стандартом PN-EN 60068-2,

Технология подключаемых модулей push-in.

1. Двойная втычная клемма

для проводов сечением до 10 мм² (многожильные, одножильные, многожильные)

2. Видимые клеммы

меньше ошибок при сборке благодаря оптическому контролю

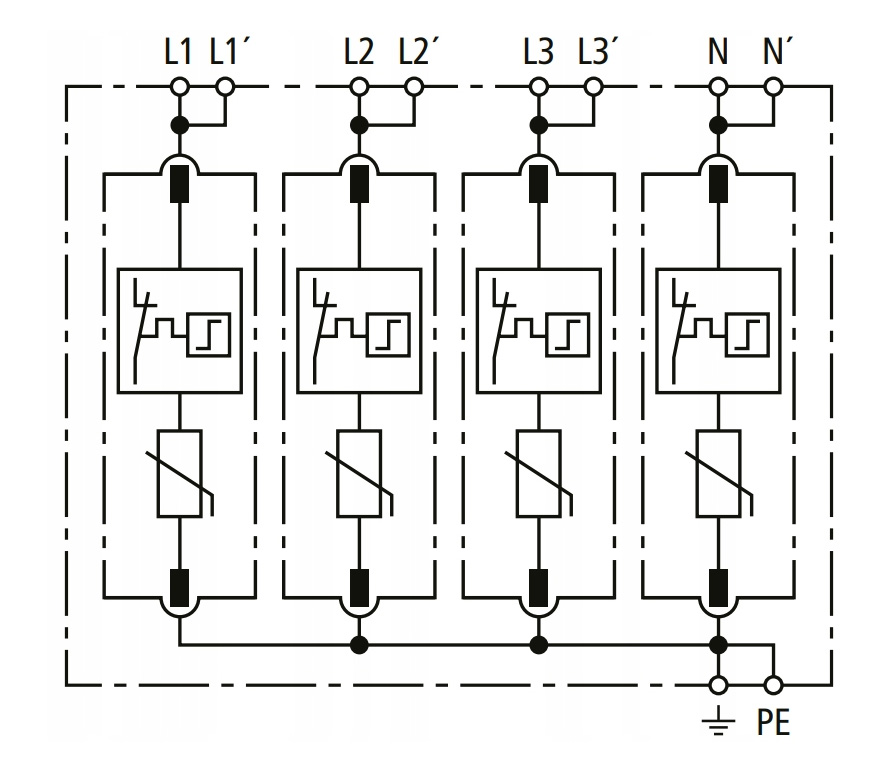

3. Сквозная проводка

для ЭМС, оптимизированная сквозная проводка в соответствии со стандартом PN-HD 60364-5-53

4. Сертификация

типа 2+3 согласно VDE

DEHNguard SMP

Разъемы: Легко использовать, обжимаете? Безопасно!

Когда хорошее становится еще лучше: DEHNguard ограничитель перенапряжения SMP, защищающий конечные устройства, оснащен практичными двойными вставными клеммами. Это экономит время и пространство.
