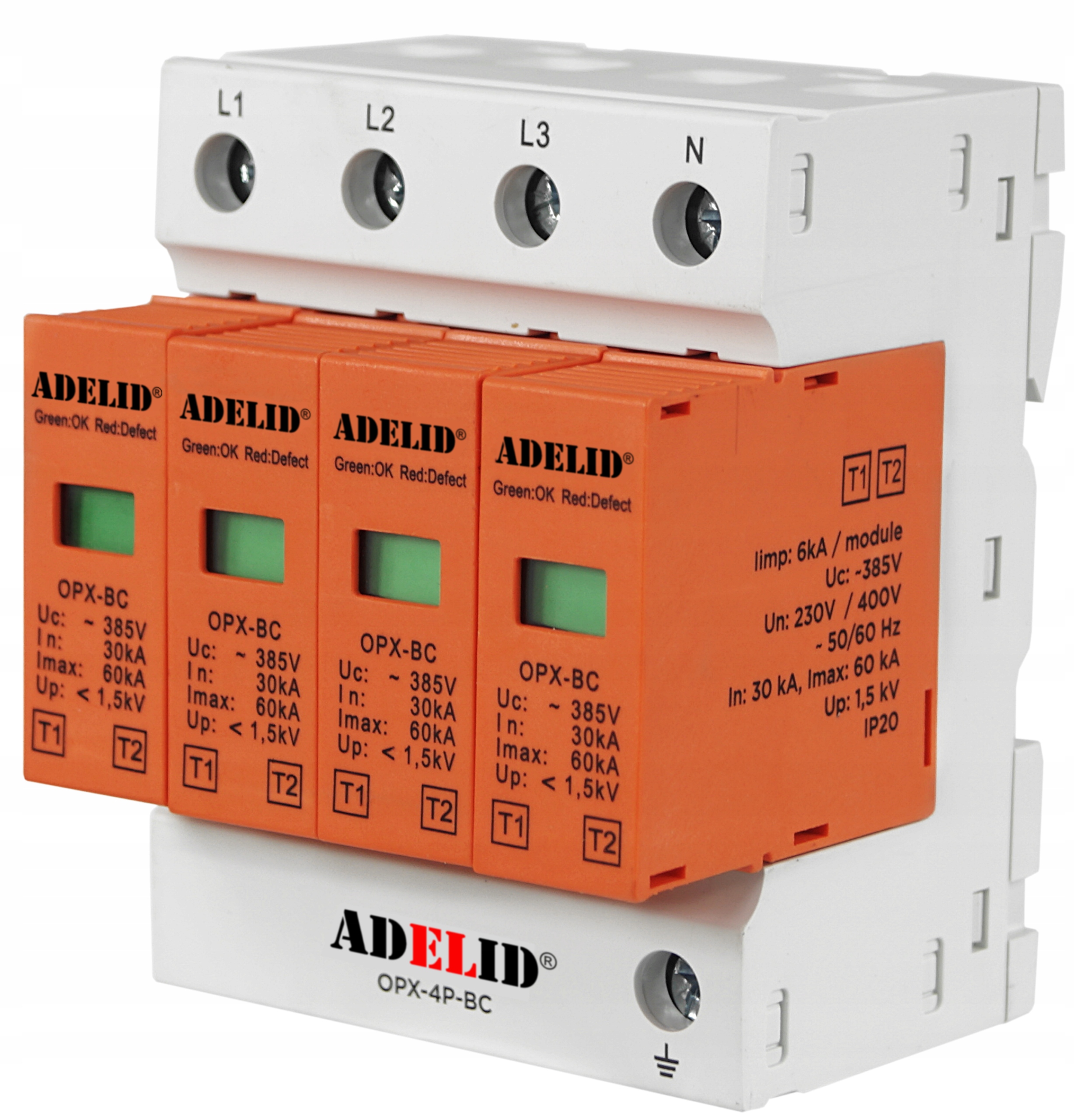

4-полюсное, 3-фазное устройство защиты от перенапряжения, класс B+C, 30–60 кА, для монтажа на рейку TH35.

Номер по каталогу: OPX-4P-B+C

Ограничитель перенапряжения, грозозащитный разрядник и ограничитель перенапряжения — устройство, предназначенное для защиты электрооборудования от переходных перенапряжений, ограничивающее продолжительность и частоту следящего тока.

• Скачки напряжения могут возникать при, например, включении или выключении ненагруженной воздушной линии или при попадании молнии в ВЛ, они могут вызвать разрушение изоляции и других элементов сети.
• Ограничители перенапряжения «1+2» (прежний класс) Б+В)обеспечивают защиту от атмосферных перенапряжений, вызванных попаданием молнии в объекты, расположенные вблизи ВЛ или непосредственно на ВЛ, на большом расстоянии от места установки разрядников. Кроме того, этот тип ограничителей обеспечивает защиту от коммутационных перенапряжений. Перед счетчиком устанавливаются ограничители перенапряжения типа «1+2», обеспечивающие защиту измерительной системы.
• Разрядник для защиты от перенапряжений, грозоразрядник и разрядник для защиты от перенапряжений — это устройство, предназначенное для защиты электрооборудования от переходных перенапряжений, ограничивающее продолжительность и частоту следящего тока. Перенапряжения могут возникать, например, при включении или отключении ненагруженной воздушной линии или при попадании молнии в ВЛ, они могут вызвать разрушение изоляции и других элементов сети.

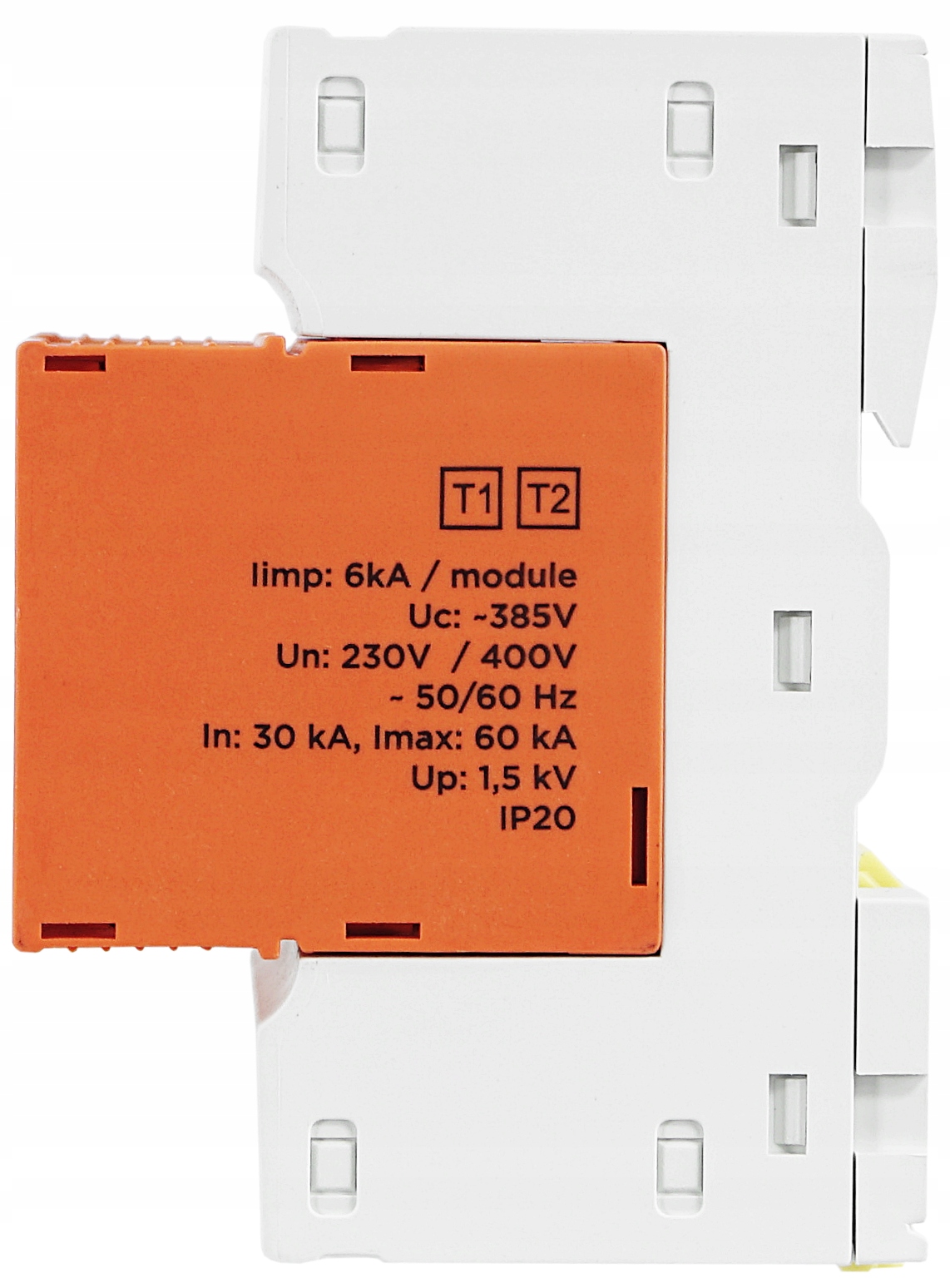

Технические данные:

• Класс защиты: B+C (I+II),
• Количество полей: 4,
• Испытательный ток In: 30 кА,
• МАКС. ток Imax: 60 кА,
• Iimp: 6кА,
• Uc: 385В,
• Up: <1,5кВ,
• Рабочая температура: -40°C - +80°C,
• Время отклика: <25 нс,
• Рабочая влажность: 30% - 90%,
• Сертификат CE, EN-61643-11

Условия установки и эксплуатации:

• Относительная влажность воздуха не превышает 95%,
• Наклон вертикальной плоскости ограничителя не должен превышать 5°.
• Устройство не следует устанавливать в местах, подверженных ударам и вибрация.
• Мы советуем периодически проверять ограничители перенапряжения – каждые два года использования или после каждого прямого удара молнии.
• В ограничителях перенапряжения используется соединение медных проводов сечением 6,0 ~ 25 мм2;
• Установка на шину TH35.

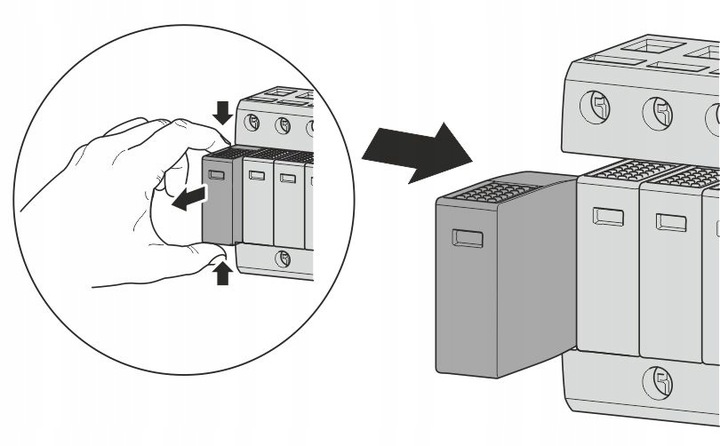

Подключение и установка сетевого фильтра OPX-4P-B+C

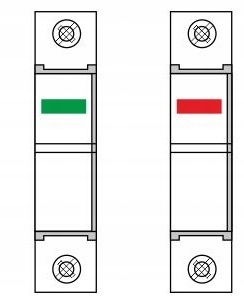

Сетевые фильтры оснащены визуальным индикатором срабатывания:

• зеленый — защита,
• красный — нет защиты.

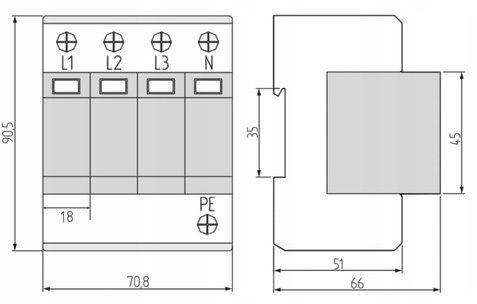

Размеры устройства:
