Клапан регулирующий UNICO одно отверстие, конструкционный графит, правый Cu

Параметры

• Тип клапана: регулирующий
• Тип установки: Медь CU, 15 мм.
• Ориентация: Право
• Вариант клапана: Угловой
• Тип комплекта: Клапан + фитинги
• Цвет: Структурный графит
• Присоединение расстояние: 50 мм
• LINE: Unico R
• Производитель: VARIO TERM
• Подключения методов: Нижний

Комплект правого углового управления Unico.

В комплект входит:

• 1 правый угловой регулирующий клапан,

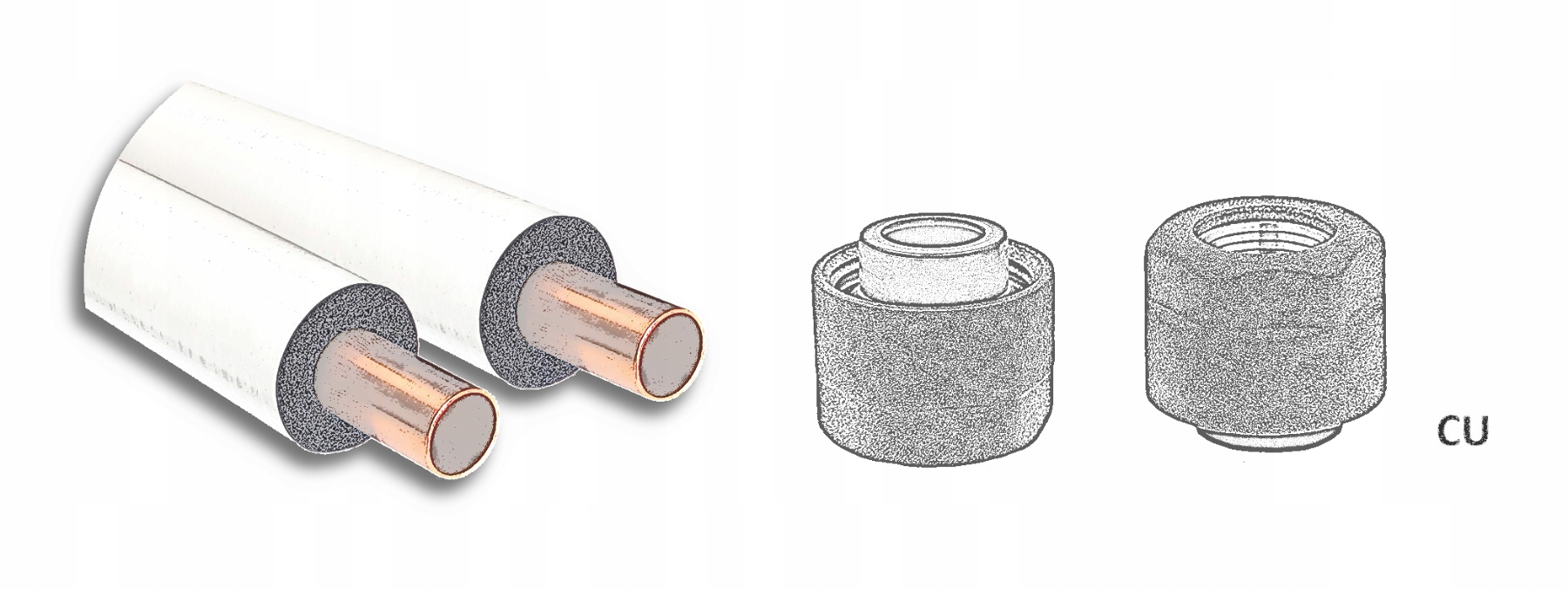

• 2 медных разъема - для медного монтажа 15 мм.

СТОИТ ЗНАТЬ:

Клапан Unico в регулирующем исполнении специально разработан для радиаторов< б> с нижним подключением и с вертикальными коллекторамипозволяющими использовать в радиаторе электронагреватель, используемый летом для обогрева радиатора и использования его в качестве осушителя.

Расстояние присоединения к установке 50 мм.

Регулирующий клапан должен быть установлен на радиаторе центрального отопления так, чтобы регулирующий элемент ( ручка) находится дальше от кабеля питания(в соответствии со схемой ниже).

Конструкция подключения позволяет устанавливать его под радиатором, параллельно стене , внутри контура радиатора, что защищает его от случайного повреждения.

Технические данные:

Рабочая температура 120°C

Номинальное давление 1 МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Перепад давления на клапане 0,06 МПа

Гистерезис 0,3 °K

Предварительная настройка на вставке запорного клапана

Ниже прилагаем чертежи с размерами регулирующего клапана Unico в нужном исполнении.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Регулирующие клапаны Unico можно подключить к радиатору, если у вас есть вход:

- нижний

а) если подача слева - выберите регулирующий клапан Unico справа

б) если подача справа - выберите регулирующий клапан Unico слева

- внизу средний - можно подключить регулирующий клапан Unico и в такой конфигурации - используя правила выбора клапана как указано выше - но только в радиаторах с вертикальными коллекторами

ВОЗМОЖНЫЕ МОНТАЖИ:

Вы можете подключить клапан Unico как к 16-мм установке PEX – для этого вам нужно выбрать только соответствующие разъемы

Клапан Unico можно подключить к установке CU 15 мм – для этого нужно правильно подобрать разъемы

Также клапан Unico можно подключить к 1/ 2 установка - для этого нужно правильно подобрать разъемы
