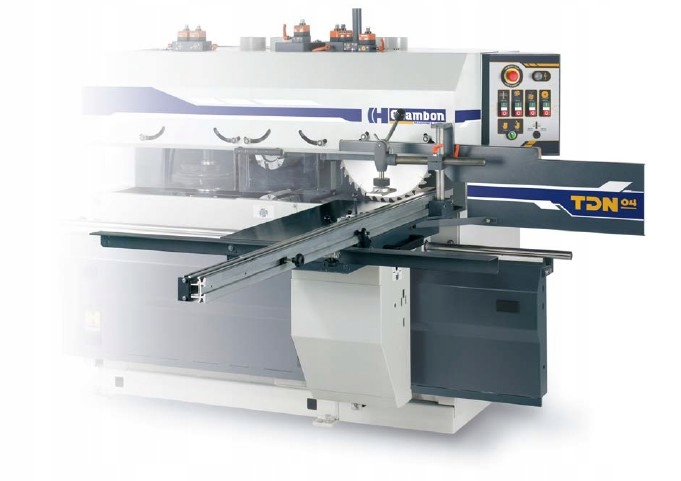

Односторонний шипорезный станок Chambon TDN 02
Код товара: |ID:76114|
На аукционе рассматривается версия с 2-мя шпинделями (режущий блок и шпиндель) - TDN 02
Возможны другие конфигурации:
- 3-шпиндельная версия (режущий блок, 2 режущих блока) - TDN 03
- 4-шпиндельная версия (режущий блок , 2 режущих блока, шпиндель) - TDN 04
- 5-шпиндельное исполнение (режущий блок, 2 режущих блока, 2 шпинделя) - TDN 05
- Макс. диаметр пилы: 415 мм
- Диаметр шпинделя: 30 мм
- Боковая регулировка: 150 мм
- Высота резки: 150 мм
- Мощность двигателя: 4 л.с.
- Формировщик: :
- Диаметр инструмента: 140 мм
- Диаметр шпинделя: 40 мм
- Макс. длина штока: 150 мм
- Макс. расстояние между ножами: 150 мм.
- Скорость вращения: 4900 об/мин. / мин.
- Мощность двигателя: 2 x 4 л.с.
- Регулировка высоты верха: 150 мм
- Верхняя, боковая зона фрезерования: - 40 à + 50 мм
- Регулировка нижней высоты: – 1 – 60 мм
- Фрезерный станок: :
- Макс. диаметр инструмента: 350 мм
- Диаметр шпинделя: 50 мм
- Длина шпинделя: 170 мм
- Регулировка по высоте: 270 мм
- Зона бокового фрезерования: 150 мм
- Скорость вращения: 3600 об/мин. / мин.
- Мощность двигателя: 5,5 л.с.
- Подвижная таблица: :
- Размеры: 900 x 500 мм
- Перед пилой: 400 мм
- Перед пилой: 400 мм
- Ограничитель наклона: 2500 мм
- Соединения для вытяжки: ø 80, ø 120, 2 x ø 150
- Требования к пылеудалению: 4000 м3/ч ø 20 м/с
- Уровень шума: 77 дБа
- Общие размеры: 2600 x 2320 x 1600 мм
- Вес нетто: 1100 кг
Стандартное оборудование:
<ул>
Машина с защитой из плексигласа, которая выпускает по одному инструменту за раз.
Стальная крышка, уравновешенная газовыми пружинами.
Все настройки контролируются снаружи (не открывая крышку).
Надежная машина компактных размеров.
Точность и легкий доступ к настройкам благодаря дисплею на 6 механических цифровых счетчиках.
Все вертикальные и горизонтальные перемещения направляющих TRK.
Регулируемый стол размерами 900 х 500 мм, перемещается на шарикоподшипниках и направляется по обработанным и выпрямленным стальным стержням.
Стол оснащен алюминиевой телескопической направляющей с наклоном 2500 мм от - 45° до 45° с двойным концевым упором
Ручной зажим с регулируемым эксцентриком
Все соединения для пылеудаления расположены в верхней части машины, что позволяет крепить машину к стене.
Эффективная и простая защита с помощью шторки.
Формировщик:
<ул>
Независимая регулировка, контролируемая механическими цифровыми счетчиками с вертикальным перемещением двух режущих блоков одновременно.
Диаметр инструмента: 140 мм, длина: 150 мм.
Макс. длина 150 мм.
Минимальная/максимальная толщина 5/150 мм.
Машина поставляется с 2 стандартными ножами 14 x 14 мм, отверстие 40 мм.
Двигатели 2 x 4 л.с., 3 кВт, 4900 об/мин. / мин., 400 В
Диаметр пылеулавливающей трубы 1 х 120 мм и 1 х 150 мм.
Нижний ножевой вал
Вертикальный ход от - 5 до +60 мм.
Верхний ножевой вал
Вертикальное перемещение 150 мм.
Горизонтальный ход от + 40 до - 50 мм.
Шпиндель:
<ул>
Диаметр шпинделя 50 мм для инструментов с максимальной длиной 350 мм.
Полезная длина шпинделя 170 мм.
Вертикальный ход шпинделя 270 мм
Горизонтальный ход 170 мм.
Диаметр пылесборной трубы 150 мм.
Двигатель 5,5 л.с., 4 кВт, 3600 об/мин. / мин., 400 В
Дополнительное оборудование:
<ул>
2 скорости шпинделя 3000/6000 об/мин. / мин., 5 / 6,5 л.с.
Двигатель шпинделя 10 л.с. 7,5 кВт, автоматический запуск.
Вариатор скорости (1500 - 4500 об/мин) только если станок имеет ЧПУ.
Диаметр вала шпинделя 50, высота 300 мм.
Удлинитель стола 1000 х 1500 мм
Удлинитель переднего стола, телескопический, усиленный (для древесины больших размеров)
Алюминиевая кромка для коротких пиломатериалов.
Пневматическое горизонтальное давление
Пневматический вертикальный зажим
Пневматический вертикальный зажим, усиленный.
Прижимная балка для нескольких кусков дерева.
Приводной подвижной стол, регулируемая рабочая скорость и система быстрого возврата.
3 рабочих зоны, возможно только в том случае, если станок оснащен ЧПУ и электроприводом стола.
Цифровое отображение обоих конечных упоров на упоре.
Цифровой дисплей (шкала) для поворотного упора.
Прицельное устройство на ноже
Лазер
Заднее плечевое устройство, Ø 250, двигатель 5 л.с., вертикальная регулировка с помощью счетчика Siko
Низкое перемещение горизонтальной режущей головки возможно только в том случае, если станок оснащен ЧПУ.
Дополнительная подножка шириной 300 мм, обрезанная под углом 30 °.
Высота 200 мм без ножевого вала.
Осевая направляющая пилы/стола: 1250 мм вместо 660 мм.
Осевая направляющая пилы/стола: 550 мм вкл.
