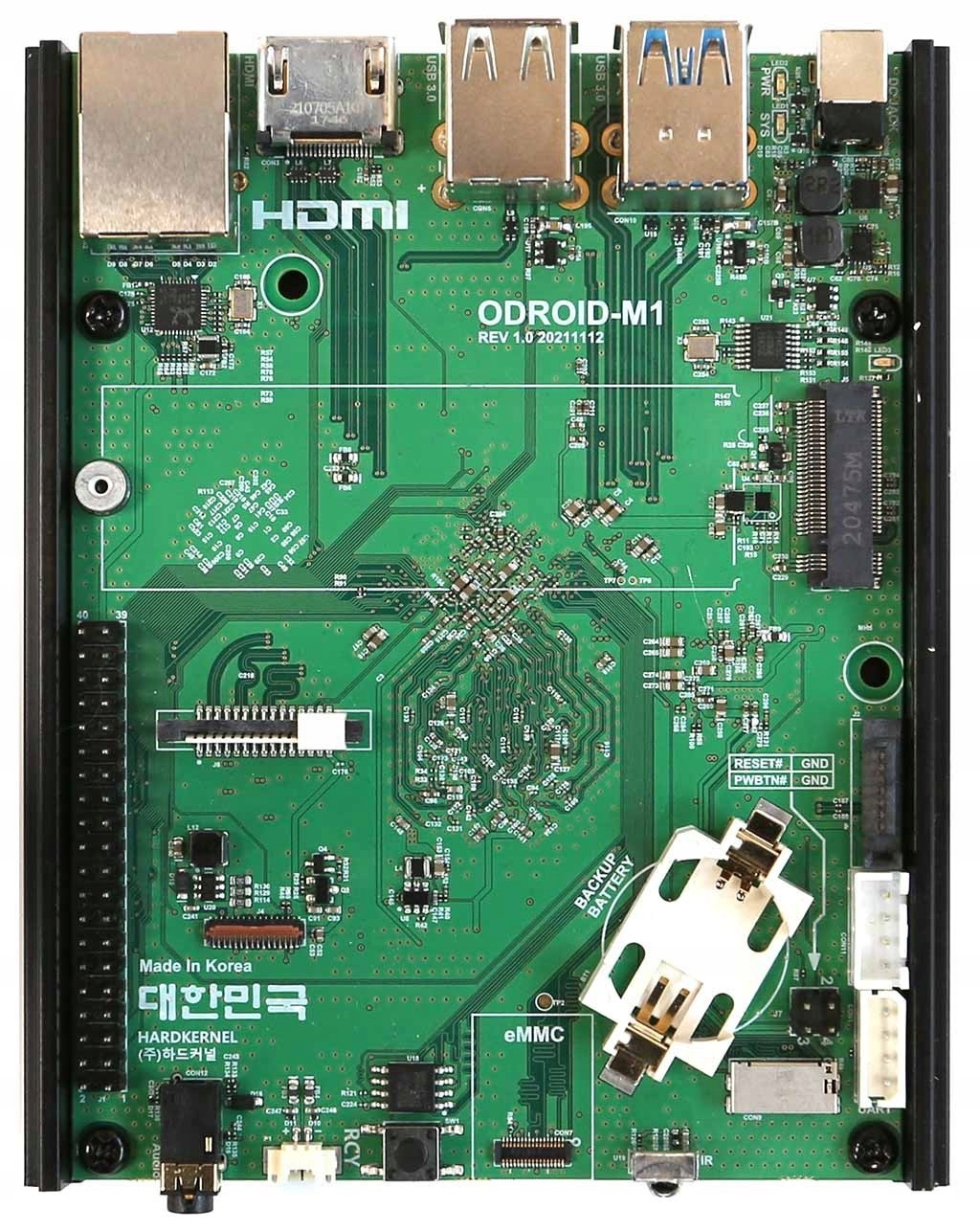

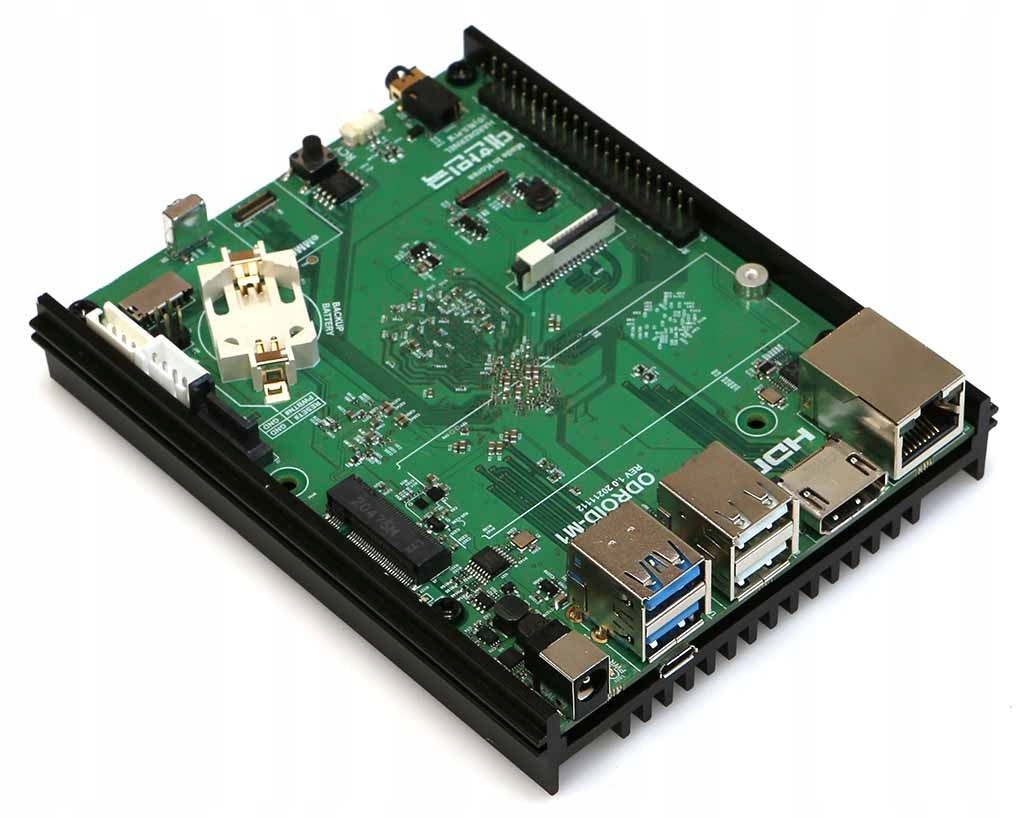

Odroid M1 - міні-комп'ютер з процесором 4GB RAM

Odroid M1 — миникомпьютер с процессором Rockchip RK3568B2 + 4 ГБ ОЗУ

Описание

Odroid M1 — одноплатный компьютер с широким набором полезной периферии, разработанный для использования в различных встраиваемых устройствах. системные приложения. Он оснащен четырехъядерным процессором Cortex-A55 и графическим процессором нового поколения Mali-G52. Комплект оснащен 4 ГБ оперативной памяти.

Petitboot с предварительно установленной встроенной флэш-памятью SPI объемом 16 МБ позволяет легко управлять различными версиями ОС и ядра и поддерживает загрузку с устройств хранения данных microSD, eMMC, NVMe, SATA и USB. Кроме того, можно установить операционную систему онлайн через сеть.

Стандартное запоминающее устройство M.2 NVMe размером 22 x 80 мм можно установить непосредственно на плату ODROID-M1. Разъем M.2 использует интерфейс PCIe 3.0, который может обеспечить быстрый последовательный доступ на скорости до 1600 МБ/с. Слот M.2 поддерживает только интерфейс PCIe (M-Key).

Миникомпьютер имеет множество интерфейсов, позволяющих подключать внешние устройства, в том числе: Порт Ethernet, HDMI, USB 2.0, USB 3.0, MIPI CSI, MIPI DSI и 40-контактный разъем GPIO .

Odroid M1 поддерживает операционные системы Ubuntu 20.04 и Android 11. Доступно множество аксессуаров, включая крепление для SSD-накопителя, корпус, камеру и дисплей. Производитель предоставляет подробную документацию по комплекту на вики-странице продукта.

Свойства

• Процессор:
• Rockchip RK3568B2 процессор
• Кэш инструкций L1: 32 КБ
• Кэш данных L1: 32 КБ
• Кэш данных L3: 512 КБ
• Четырехъядерный Cortex-A55 (2,0 ГГц)
• Архитектура ARMv8-A с расширениями Neon и Crypto
• Графический процессор Mali-G52 MP2 с 4 исполнительными механизмами (650 МГц)
• NPU :
• 0.8Tops@INT8, интегрированный высокопроизводительный ускоритель искусственного интеллекта RKNN NPU.
• Поддерживает Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/ Переключение даркнета
• Память:
• DDR4 4 ГБ с 32-битной шиной
• Скорость передачи данных: 3120 МТ/с
• Скорость передачи данных: 3120 МТ/с
li>
• Разъем NVME M.2 SSD (PCIe 3.0 x 2)
• SATA 3.0
• Разъем eMMC
• Слот MicroSD
• Сеть:
• Порт GbE LAN (RJ45, поддержка 10/100/1000 Мбит/с)
• Realtek RTL8211F (приемопередатчик Ethernet)
• Светодиод
• Зеленый светодиод: мигает при передаче данных при соединении со скоростью 100 Мбит/с.
• Желтый светодиод: мигает при передаче данных при соединении со скоростью 1000 Мбит/с.
• Дополнительный USB-адаптер Wi-Fi< /li>
• Видео:
• HDMI 2.0 (до 4K при 60 Гц с HDR, CEC, EDID)
• MIPI DSI
• Аудио:
• Цифровой выход HDMI
• Разъем 3,5 мм
• Выход монодинамика
• Внешние порты ввода-вывода:
• 2 порта USB 3.0
• 2 порта USB 2.0
• UART (отладка)
• SATA
• MIPI-CSI
• MIPI-DSI
• 40-контактный GPIO
• Другие функции:
• ИК-приемник
• Светодиоды:
• Красный (PWR) — постоянный свет при подключении питания
• Синий (ЖИВОЙ) ) - Мигает во время работы ядра.
• Питание:
• Разъем постоянного тока: внешний (-) диаметр 5,5 мм, внутренний (+) диаметр 2,1 мм.
• Вход постоянного тока: от 7,5 до 15,5 В (рекомендуется источник питания постоянного тока 12 В/2 А)
• Потребляемая мощность:
• В режиме ожидания: 1,25 Вт
• Процесс нагрузка
