➡️Автономная установка 8 кВт, 20xPV ESB15 + склад BMS

Гибридный комплект для автономной солнечной энергии

Простой дизайн – множество преимуществ

Монтажный комплект:

- С 20 монокристаллическими панелями  Jinko Tiger Pro 54H - JKM410M-54HL4 - Black Frame мощностью 410 Вт каждая;

- Гибридный преобразователь – автономный солнечный инвертор AZO ESB 15 кВт-48

- Комплект кабелей длиной 25 м с разъемами MC4

- Накопитель энергии BS-5000-48 LiFePO4 5 кВтч, 48 В BMS PRO

Система и схема работы просты, поэтому каждый может создать домашнюю солнечную электростанцию

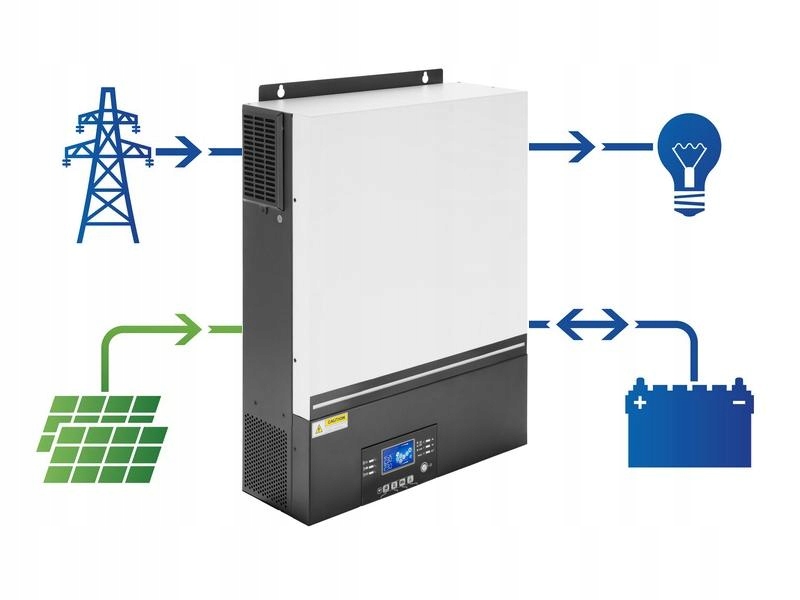

✅ Гибридный автономный солнечный инвертор

серии ESB предназначены для построения независимых автономных систем электропитания напряжением 230 В, основанных на энергии, получаемой от фотоэлектрических панелей, электросети и аккумулятора. Благодаря модульной конструкции и гибкой конфигурации инверторы ESB могут работать в режиме ИБП с зарядкой аккумуляторов от фотоэлектрических панелей и/или электросети, а также работать в буферных системах, питаемых только фотоэлектрическими панелями и/или поддерживаемых электроэнергией. из сетки .

Настройка и управление:

Настройка и управление инвертором доступны с помощью интуитивно понятной панели управления, которую можно установить в удобном месте на расстоянии до 25 м от инвертора.

Новым в инверторах серии ESB также является возможность управления инвертором с помощью смартфона и мобильного приложения, заменяющего панель управления.

➡️ Технические параметры:

• Номинальное входное напряжение: 230 В переменного тока.
• Диапазон входного напряжения: 90–280 В переменного тока.
• Частота рабочего напряжения: 50 Гц/60 Гц (автоматическое определение).
>
• Выходное напряжение: 230 В переменного тока.
• Пиковая мощность: 15 000 ВА.
• Постоянная мощность: 7 200 Вт.
• КПД: 93 %.
• Время. время переключения: 15 мс.
• Форма выходного напряжения: чистая синусоидальная волна.
• Напряжение аккумулятора: 48 В постоянного тока.
• Напряжение зарядки аккумулятора: 54 В постоянного тока.
• > Защита аккумулятора от перезаряда: 66 В постоянного тока.
• Тип зарядки: MPPT.
• Максимальная мощность панели: 8000 Вт (2 x 4000 Вт).
• Диапазон рабочего напряжения MPPT: 90–450 В. В постоянного тока.
• Максимальное напряжение цепи фотоэлектрических панелей: 500 В постоянного тока.
• Максимальный ток зарядки от фотопанелей: 80 А.
• Максимальный зарядный ток от сети: 60 А< /li >
• Максимальный зарядный ток: 80 А
• Размеры Глубина x Ширина x Высота [мм]: 150 x 433 x 600
• Вес [кг]: 19
• Рабочая температура: -10°C ~ +50°C
• Влажность: относительная влажность 5–95 % (без конденсата).
• Пылевлагозащита (IP): IP21

✅ Аккумуляторный модуль BS-5000-48 PRO

Это энергетический банк, посвященный серии инверторов ESB с питанием от напряжения 48 В.

Аккумулятор оснащен системой BMS PRO (система управления аккумулятором), которая взаимодействует с инвертором и отвечает за безопасность и эффективность использования. Он позволяет осуществлять обмен необходимой информацией между инвертором и модулем БС, контролировать работу отдельных ячеек, их напряжение, ток и температуру. BMS PRO контролирует диапазоны напряжения элементов, предотвращая их перезарядку или слишком глубокую разрядку, чтобы продлить их жизненный цикл.

Батарейные модули можно использовать отдельно или подключать параллельно, чтобы увеличить емкость хранения энергии.

✔️ Возможности устройства:

• Материал элемента LiFePO4, гарантирующий безопасность и длительный срок службы.
• Интеллектуальные функции защиты BMS PRO: чрезмерная разрядка, высокая температура, перезарядка, защита от слишком высокого зарядного тока.
• Гибкая конфигурация, возможность параллельного подключения (до 10 модулей).
• Диапазон рабочих температур 0-50 градусов Цельсия. С

➡️ Технические параметры:

• Тип: LiFePO4
• Емкость аккумулятора: 5 кВтч
• Номинальный ток разряда: 150 А
• Пиковый ток разряда (1 минута): 192 А
• Номинальное напряжение: 51,2 В постоянного тока.
• Диапазон рабочего напряжения: 40–56 В постоянного тока.
• Ток зарядки: 30 А.
• Максимальный зарядный ток: 100 А.
• Размеры аккумулятора (ширина х глубина х высота): 55х19х42 см.
• Размеры аккумулятора с монтажной ножкой (ширина х глубина х высота): 63х19х54 см.
>
• Вес: 48 кг

✅ Содержимое пакета:

• Батарейный модуль BS-5000-48 PRO
• Кабели постоянного тока с разъемами — совместимы с инверторами ESB-10kW и ESB-15kW
• Кабель RJ45
• Кабель RJ11 + перемычка активации
• Ручка и система крепления
• Нижние монтажные ножки
• Крепежные штифты для ручек
• Руководство пользователя на польском языке

✅ Монокристаллические фотоэлектрические панели

Фотоэлектрический модуль Jinko 410W Black Frame из серии TIGER PRO 54H отличается превосходным внешним видом и более тонкими соединительными кабелями. Устойчивость к снегу (до 5400 Па) и ветру (до 2400 Па). Небольшой размер по сравнению с другими фотоэлектрическими панелями того же класса обеспечивает мощность до 410 Вт. Технология Multi Busbar отвечает за лучшее поглощение света и, следовательно, лучшие параметры генерации тока ячеек.

Фотоэлектрические панели серии TIGER PRO 54H — универсальное решение для фотоэлектрических установок, монтируемых на крышах жилых или коммерческих зданий. Они разработаны для совместимости с существующими оптимизаторами, инверторами и системами крепления. 108 монокристаллических ячеек были помещены в рамку толщиной 30 мм из анодированного алюминиевого сплава, покрытую высокопрозрачным стеклом толщиной 3,2 мм с антибликовым покрытием. Оптимальные размеры и малый вес являются преимуществом при транспортировке и сборке. Высокую надежность подтверждает 15-летняя гарантия на изделие и 25-летняя гарантия на его работоспособность.

✔️ Преимущества продукта:

✅ Солнечный кабель 4 мм2

❗ВАЖНО❗
