КОМПЛЕКТ OFFGRID SOLAR Plot КАМЕРА-ИНВЕРТЕР 1500 Вт 24 В 2XPANEL 2X110

К каждому приобретенному набору прилагается подробная инструкция и схема сборки.

Спецификация:

• Производитель: Volt Polska
• Материал ячейки Монокристаллический
• Максимальная мощность Pmax (Вт): 220 Вт
• Допуск (%): ±3%
• Напряжение холостого хода Voc (В): 24,19
• Напряжение при максимальной мощности Vmp (В): 20,16
• Ток при максимальной мощности Imp (A): 9,92
• Ток короткого замыкания Isc (A)): 10,71
• Номинальный ток предохранителя (А): 15
• Класс защиты: IP63
• Максимальное напряжение панельной системы (В): DC1000
• Диапазон рабочих температур: -40°C - 85°C li>
• Размеры: 1480 x 670 x 35 x 30 мм
• Вес: 15 кг
• Цвет рамки : Белый
• Задняя часть модуля (Backsheet): Белый
• Количество в наборе: 2 панели
• Количество в наборе: 2 панели
• li>
• Код продукта: 27249
• Код набора: 27263

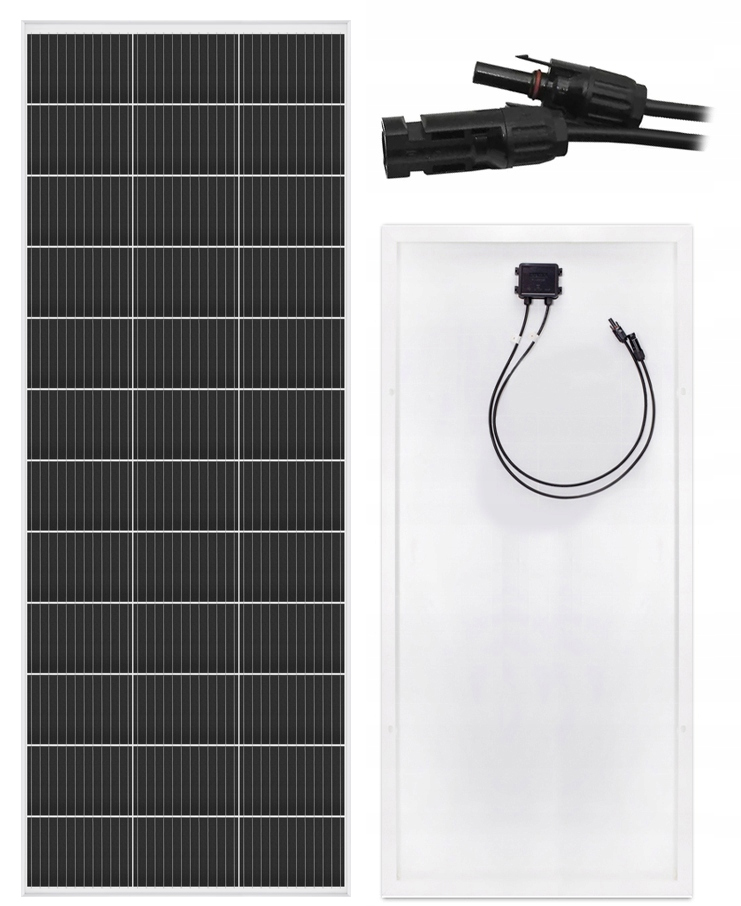

Монокристаллическая фотоэлектрическая панель Volt Polska 220W MONO имеет элементы, изготовленные из одного кристалла кремния. Монокристаллическая фотоэлектрическая панель Volt Polska отличается более высокой эффективностью, благодаря чему для производства того же количества энергии требуется меньше панелей. Поэтому монокристаллические модули экономят больше места, чем поликристаллические. Панель покрыта ламинированной пленкой ЭВА. Водонепроницаемый, идеально подходит для установки в системы.

Кабели длиной около 90 сантиметров выходят из панели и подключаются с помощью разъемов MC4.

Гарантия качества:

Солнечный контроллер Volt Polska SOL MPPT 20A Bluetooth

• Макс. зарядный ток: 20 А
• Напряжение аккумулятора: 12В/24В
• Максимальное напряжение от панелей: 100В
• Максимальная входная мощность: 260/520Вт
• Собственное энергопотребление: 7 мА
• Для аккумуляторов: AGM, GEL, LiFePO4
• Напряжение зарядки MPPT: ниже 14,5/29,0 В (при 25°C)
• Повышающее напряжение: 14,5/29,0 В (при 25°C)
• Напряжение выравнивания: 14,8/29,6 (при 25°C)
• Плавающее напряжение: 13,7/27,45 (при 25°C)
• Отключение нагрузки при низком напряжении: 10,8~11,8 В/21,6~23,6 В SOC1~5
• Напряжение повторного включения: 11,6~12,8 В/23,2~ 25,6 В
• Защита от перезаряда: 15,5/31,0 В
• Температурное сжатие: -4,17 мВ/К на ячейку (форсирование, выравнивание) ) -3,33 мВ/К на ячейку (плавающий)
• Напряжение обнаружения сумерек/рассвета: 5/10 В
• Размеры: 189 x 182 x 64 мм
• Вес: 1,3 кг
• Защита: IP32
• Код товара: 21134

Солнечный контроллер SOL MPPT 20A предназначен для зарядки аккумуляторов от подключенного комплекта солнечных батарей.

Это современное и многофункциональное устройство заряжается на основе на новейшей и наиболее эффективной технологии зарядки MPPT.

Оптимизируя процесс зарядки, регуляторы эффективно продлевают срок службы аккумуляторов по сравнению со стандартными регуляторами. ШИМ.

Разъем «Нагрузка», отмеченный лампочкой, используется для питания небольших приемников напряжением 12 В, например светодиодного освещения. Мощность, которую можно заряжать от рассматриваемой розетки, зависит от варианта мощности солнечного регулятора. Она рассчитывается по формуле V * A, например 12 В * 10 А = 120 Вт.

Модель SOL MPPT 20A оснащена BLUETOOTH функция беспроводной связи b>, позволяющая удаленно контролировать и просматривать рабочие параметры регулятора.

Приложение для скачивания:

• Solarlife in Apple Store для системы IOS
• Солнечная жизнь в Google Play Store для Android

Наиболее важные функции:

• Современная технология отслеживания максимальной рабочей точки MPPT (Max Power Point Tracking).
• Эффективность преобразования/отслеживания > 99,9 %.
• Четкий ЖК-дисплей, показывающий наиболее важные рабочие параметры.
• Автоматическое распознавание напряжения подключенной батареи 12/24 В.
• Для использования с гелем (гелем), AGM, литием и жидкостью. аккумуляторы с электролитом.
• Датчик температуры с автоматической температурной компенсацией (если температура превышает заданное значение, зарядный ток уменьшится для снижения температуры).
• Четырехступенчатый заряд: MPPT, BOOST ( импульсный), выравнивание, плавающее (поддержание)
• Множество режимов управления подключенной нагрузкой: всегда включено, от заката до рассвета, ночью и вручную
• Управление контроллером через специальное приложение для смартфона через Bluetooth (беспроводное управление рабочими параметрами)
• Полностью автоматическая защита (короткое замыкание, температура, перегрузка)

Аккумулятор Volt Polska DEEP CYCLE VPRO SOLAR 12 В, 110 Ач VRLA

• Производитель: Volt Polska
• Номинальное напряжение: 12 В
• Номинальная емкость: 110 Ач
• Общая высота: 218 мм
• Сопротивление внутреннее (при 25°C): 4,5 мОм
• Высота: 213 мм
• Ширина: 173 мм
• Длина: 331 мм
• Вес:28,6 кг
• Рекомендуемая рабочая температура: 25°C±3°C
• Максимальный зарядный ток: 30А
• Максимальный ток разряда: 1000А< /li>
• Расчетный срок службы (25°C): 5-8 лет
• Количество в комплекте: 2 батарейки
• Код продукта: 21112

Аккумулятор серии DEEP CYCLE предназначен, в частности, для: для питания солнечных и ветроэнергетических систем, кемперов, систем аварийного электроснабжения (ИБП, автоматика). Он был спроектирован и сконструирован таким образом, что перед повторной зарядкой его можно глубоко разрядить.

Важнейшие особенности:

• Он имеет Усиленная конструкция со свинцовыми пластинами, активными материалами высокой плотности и немного более сильным электролитом, чем у стандартных батарей. Благодаря этому его можно использовать в тех случаях, когда система автоматической герметизации работает циклично. Когда давление внутри аккумулятора становится слишком высоким, клапаны открываются, в результате чего образующийся газ безопасно выбрасывается за пределы корпуса и предотвращает повреждение. Такая ситуация возникает при перезаряде аккумулятора.
• Корпус аккумулятора изготовлен из материала ABS, медные элементы

Что обеспечивает ли аккумуляторная батарея DEEP CYCLE питание?

• Система солнечной и ветровой энергии
• Система резервного питания
• Коммуникационное оборудование
• Системы телекоммуникации
• Источники бесперебойного питания
• Инвалидные коляски
• Электроинструменты
• Гольф-машины
• Багги-внедорожники< /li>
• Судовое оборудование
• Медицинское оборудование

Почему стоит использовать аккумулятор DEEP CYCLE?

• Отличная регенерация после глубокой разрядки
• Длительный срок службы 5-8 лет
• Высокая стойкость к механическим повреждениям и высоким температурам li>
• Не требует обслуживания – не требует долива или замены электролита
• Безопасен в использовании (отсутствие утечек электролита, давления клапаны)
< /ul>

Технические параметры:

• Емкость (при 25°C) 10ч (10,8В): 110Ач
• Емкость (при 25°C) 5 ч (10,5 В): 80 Ач
• Емкость (при 25°C) 3 ч (10,2 В): 75 Ач
• Емкость (при 25°C) 1 час (9,6 В): 60 Ач
• Емкость: (40°C): 102%
• Производительность (25°C): 100 %
• Производительность (0 °C): 85 %
• Емкость (-15°C): 65%
• Саморазряд (25°C) 3 месяца: 91% номинальной емкости
• Саморазряд (25°C) 6 месяцев: 82 % номинальной емкости
• Саморазряд (25°C) 12 месяцев: 64 % номинальной емкости.
• Диапазон рабочих температур — разрядка: от -15 °C до 50 °C.
• Диапазон рабочих температур – зарядка: от -10°C до 50°C
• Диапазон рабочих температур — хранение: от -20°C до 50°C
• Буфер напряжение зарядки (25°C): 13,5–13,8 В постоянного тока.
• Напряжение циклической зарядки (25 °C): 14,4–14,7 В постоянного тока.
< /ул>

Преобразователь напряжения VOLT SINUS PLUS 3000 24 В 3000 ВА/1500 Вт 24/230 В

• Общая мощность (мгновенная): 3000 ВА
• Постоянная мощность: 1500 Вт.
• Напряжение аккумулятора: 24 В
• Входное напряжение: 21–31 В
• Выходное напряжение: 225–235 В
• Частота выходного напряжения: 50Гц(+-2Гц)
• КПД при полной нагрузке: 92%
• Порог срабатывания защиты пониженное напряжение: 21,4В(+-5В)
• Рабочая температура: -10-40°C
• Размеры:342 x 201 x 94 мм
• Вес: 3,768 кг
• Код товара: 20849
< / ул>

Электронный преобразователь SINUS PLUS 3000 24В предназначен для питания электрических устройств, требующих переменного напряжения 230В от аккумуляторов и автомобильных установок постоянным напряжением 24В.

Perfect хорошо работает в транспортных средствах (например, кемперах) и в местах, где прямое подключение к электросети невозможно.

Кроме того, изделие оснащено USB-разъемом для питания. или зарядки мобильных устройств.

Наиболее важные особенности:

• Чистый SINUS-преобразователь создает на выходе синусоидальное напряжение, так же, как и в электросети. Благодаря этому он может питать индуктивные устройства, в том числе: электроинструменты, воздушные компрессоры, кондиционеры, холодильники, морозильники и т. д.
• Версия PLUS предлагает дополнительно панель управления с кабелем, которую можно подключить к преобразователю и запустить его. удаленно с помощью кнопки, расположенной на панели.
• Возможность подключения фотоэлектрических панелей через регулятор напряжения MPPT или PWM.

Безопасность использования

За безопасную работу преобразователя отвечает ряд мер безопасности, защищающих как подключенные устройства, так и электрическую установку автомобиля. Преобразователь автоматически отключится при увеличении нагрузки выше 120 %, а также в случае короткого замыкания.

• Защита от короткого замыкания
• Тепловая защита
• Защита от пониженного напряжения
• Защита от повышенного напряжения
• Защита от перегрузки

Нет предохранителей, в том числе от перенапряжения защитные планки, т.е. популярные защищенные распределители. Единственная безопасная форма защиты системы — установка предохранителя со стороны аккумулятора, а единственная разрешенная форма отделения от розеток — использование базового распределителя без защит, диодов и переключателей.

Какие устройства питает SINUS PLUS 3000 24V

• Кэмперы
• Холодильники, морозильники
• Кондиционеры
• Устройства RTV? , например телевизоры, консоли, динамики и т. д.
• Светодиодное освещение
• Устройства домашней автоматизации и умного дома
• Электроинструменты, например дрели, шлифовальные машины, угловые пилы, и т. д.
• Бытовая техника, например, стиральные машины, микроволновые печи и т. д.
• Насосы ЦО

2 кабеля 5 м – 6 мм2 (MC4 – сетка)

• Длина: 2 x 5 м
• Поперечное сечение жил кабеля : 6 мм2
• Металл: Медь
• Резьба 8/10 мм
• < б> Защита от коррозия: оцинкованные кабели.
• Цвет: черный и красный.
• Наконечники: MC4 и разъемы с проушинами.
• Код продукта: 25953

Применение::

• Кабели разработаны специально для использования в производстве солнечной энергии
• Мы их используем. для подключения фотоэлектрических панелей.
• Кабель пригоден для использования на открытом воздухе* и в помещении.
• Подходит для фотоэлектрических установок, установленных на крыше и на земле (применяется к разъемам MC4)
• Очень высокая устойчивость к солнечному свету.
• В целях безопасности использованы огнестойкие материалы высочайшего качества.

Кабель длиной 5 м. позволяет соединить панель с солнечным регулятором/инвертором/инвертором, а также регулятором/инвертором/инвертором с заряженным аккумулятором. Просто разделите кабель, обрезав его в той точке, где вы хотите получить необходимую длину между ранее упомянутыми элементами.

Конец кабеля, заканчивающийся разъемами MC4, предназначен для панелей, а другой конец - для петелька оставлена ​​для аккумулятора.

Кабель 3SPZC21726 для подключения аккумуляторов

• Длина: 25 см
• Сечение жил кабеля: 35мм2
• Применение: для AGM или гелевых аккумуляторов
• Количество в комплекте: 1 кабель
• Код изделия: 22970

Применение:

• Параллельное подключение AGM или гелевых аккумуляторов для увеличения емкости .
• Последовательное соединение аккумуляторов AGM или гелевых. например, соединив две батареи 12В, получим батареи 24В.
• Смешанное (последовательно-параллельное) соединение аккумуляторов AGM или гелевых для увеличения емкости и напряжения.

Схема последовательного соединения аккумуляторов для получения более высокого напряжения

Последовательное соединение достигается за счет соединения комплекта аккумуляторов таким образом, чтобы положительный полюс (+) первого аккумулятор подключается к отрицательному полюсу (-) второго аккумулятора.

После подключения в начале ряда находится положительный полюс (+) и в конце ряда находится отрицательный полюс (-). К понятиям начала и конца следует относиться традиционно.

В комплект входят:

• Две фотоэлектрические панели Volt Polska MONO 220W 19,5V [1480 x 670 x 35 x 30 мм] + кабель MC4
• Volt Polska SOL Solar контроллер MPPT 20А Bluetooth
• Две батареи Volt Polska DEEP CYCLE VPRO SOLAR 12V 110Ah VRLA
• Преобразователь напряжения VOLT SINUS PLUS 3000 24В 3000ВА/1500Вт 24/230В
• Кабель 3SPZC21725 для подключения AGM и гелевых аккумуляторов
• 2х Кабель 5м - 6мм2 (MC4 - петелька) - кабель длиной 5м в комплекте. позволяет соединить панель с регулятором и регулятор с заряженным аккумулятором. Просто разделите кабель, обрезав его в той точке, где вы хотите получить необходимую длину между панелью и контроллером, а также между аккумулятором и контроллером. Рекомендуем делить в пропорции 4М/1М. Конец кабеля с разъемами MC4 предназначен для панелей, а другой конец с клеммами оставлен для аккумулятора. Клиентам, которым требуется кабель большей длины, мы предлагаем выбирать более длинные кабели на наших аукционах.
