Комплект защиты от снега для бетонной, керамической черепицы и плоской черепицы типа ЛН1

• Длина забора: 200 см
• Высота забора : 15 см
• Цвет: Коричневый - RAL 8017
• Наклон крыши: до 20°< /li>
• Материал: горячее цинкование и порошковое покрытие

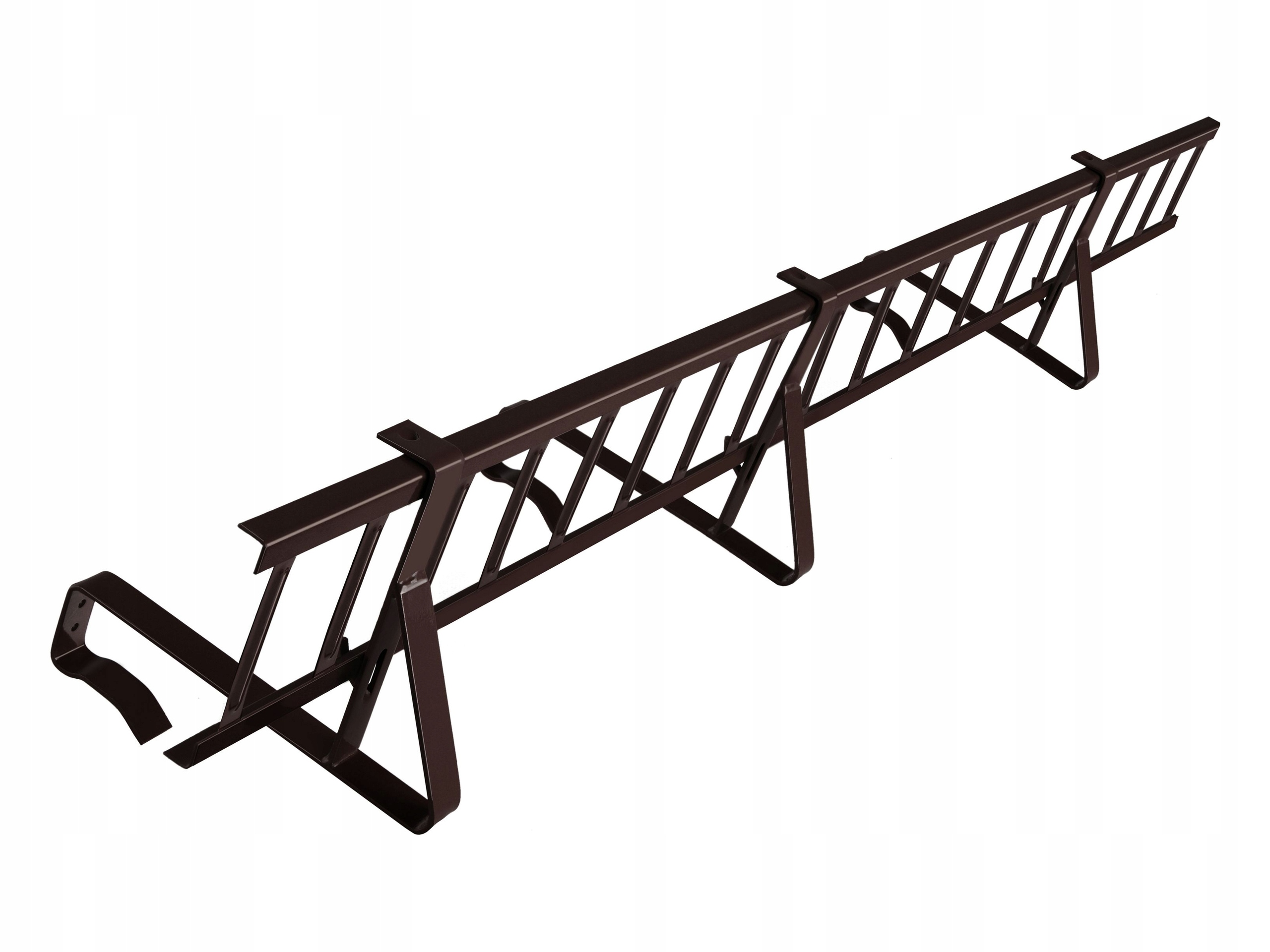

Описание комплекта

В комплект входят:

• Снегозабор: 1 шт.
• Забор держатели: 3 шт.

Размеры:

• Длина забора: 2000 мм
• Высота забора: 150 мм
• Расстояние между перекладинами забора: 70 мм

Материал: Уголок горячеоцинкованный 20 х 20 х 2 мм (каркас забора) ) и оцинкованный горячеоцинкованный стальной лист толщиной 1 мм (перекладины) предлагаются вместе с горячеоцинкованными ручками ограждения в неокрашенном или с порошковым покрытием исполнении. Держатель изготовлен из стального листа шириной 30 мм и толщиной 4 мм.

Тип покрытия: Комплект для скатной кровли, покрытой бетонной или керамической черепицей, а также для плиток с карпом, расположенных в масштабе, с наклоном менее 20°. Вариант «LN» для черепицы отличается более простым способом монтажа.

Снегозаборник и необходимое количество ручек

Прочность ручек для защиты от снега

• Одна ручка для защиты от снега выдерживает давление не менее 160 кг.
• Прочность держателя определяется для наиболее неблагоприятных условий.

Рекомендуемое количество держателей в комплектах ограждений и трубок защита от снега

• Оптимальное расстояние между ручками на большинстве крыш составляет 40-50 см.
• Для достижения большей долговечности расстояние между ручками можно уменьшить< /li>
• Максимальное расстояние между ними не должно превышать 80 см.

Какое давление может выдержать забор или снегоход?

• до 160 кг/м при использовании 1 держателя на 1 метр
• до 320 кг/метр при использовании 2 держателей на 1 метр
• до 400 кг/метр при использовании 3 держателей на 1 метр
• до 560 кг/м при использовании 4 держателей на 1 м
• до 800 кг/м при использовании 5 держателей на 1 м

Основные принципы установки снегозащитные ограждения и трубы

• Равномерная опора снегозащитных ограждений/труб обеспечивает оптимальное распределение нагрузки.
• Превышение рекомендуемых расстояний приводит к риску деформации или повреждения, которые представляет угрозу для людей и имущества.
• Правильный подбор количества ручек в зависимости от условий установки.
• Обеспечение правильной установки ручек для крыша

Виды снега и его вес:

• Свежий снег толщиной 20 см: 20 кг/м2
• разложившийся снег (от нескольких часов до нескольких дней) толщиной 20 см: 20-40 кг/м2
• разложившийся снег (несколько недель или месяцев) толщиной 20 см: 40-80 кг/м2
• мокрый снег толщиной 20 см: более 80 кг/м2

Вес снежного покрова и ската крыши:

• Вес, действующий на снегозащиту, зависит от угла наклона крыши — чем меньше углы, тем меньше давление.
• Например, при угле 20° и весе снега весом 160 кг, давление примерно 55 кг, а под углом 40° давление увеличивается примерно до 100 кг.

Грузоподъемность стандартных комплектов (примеры):

Защитное покрытие

Из-за воздействия на элементы кровельных коммуникаций многочисленных коррозийных факторов, все элементы в стандартном исполнении подвергаются горячему оцинкованию, что значительно увеличивает долговечность изделия. Горячее цинкование необходимо для соответствия продукции действующим нормам и стандартам. Предостерегаем от использования гальванических (электролитически оцинкованных) элементов, которые имеют очень низкую коррозионную стойкость.

Горячее цинкование предполагает погружение металлического элемента в горячий жидкий цинк при температуре около 450°C. Во время ванны атомы цинка проникают во внешний слой стали, создавая поверхностный железо-цинковый сплав, который после охлаждения образует слой, защищающий от коррозии. Долговечность цинковых покрытий в зависимости от условий может достигать 100 лет.

Горячеоцинкованные элементы на первый взгляд отличаются от оцинкованных. Гальванизированная поверхность блестящая и гладкая – элементы исключительно эстетичны. Однако горячеоцинкованная сталь в зависимости от применяемой технологии может быть матовой или слегка блестящей и содержать различного рода пороки. Эти дефекты не являются ошибкой процесса цинкования. К сожалению, в случае элементов кровельной коммуникации с порошковым покрытием использованная технология оцинковки не будет видна с первого взгляда. Приобретать элементы стоит у проверенных и надежных поставщиков, которые предоставят детали, изготовленные в соответствии с действующими нормами.

Горячее цинкование

Гальваническое цинкование

Кровельные коммуникации предлагаются в неокрашенном исполнении (только горячеоцинкованные) или дополнительно с порошковым покрытием в наиболее популярные кровельные цвета по палитре RAL.

Порошковое покрытие устойчиво к коррозии, химическим веществам, высоким температурам и механическим повреждениям. Этот процесс включает нанесение наэлектризованных частиц порошковой краски на металлическую поверхность. Затем окрашенные элементы нагреваются до температуры 140°С – 200°С, в результате чего порошок плавится и полимеризуется.

Преимущества порошковой покраски:

В комплект входит

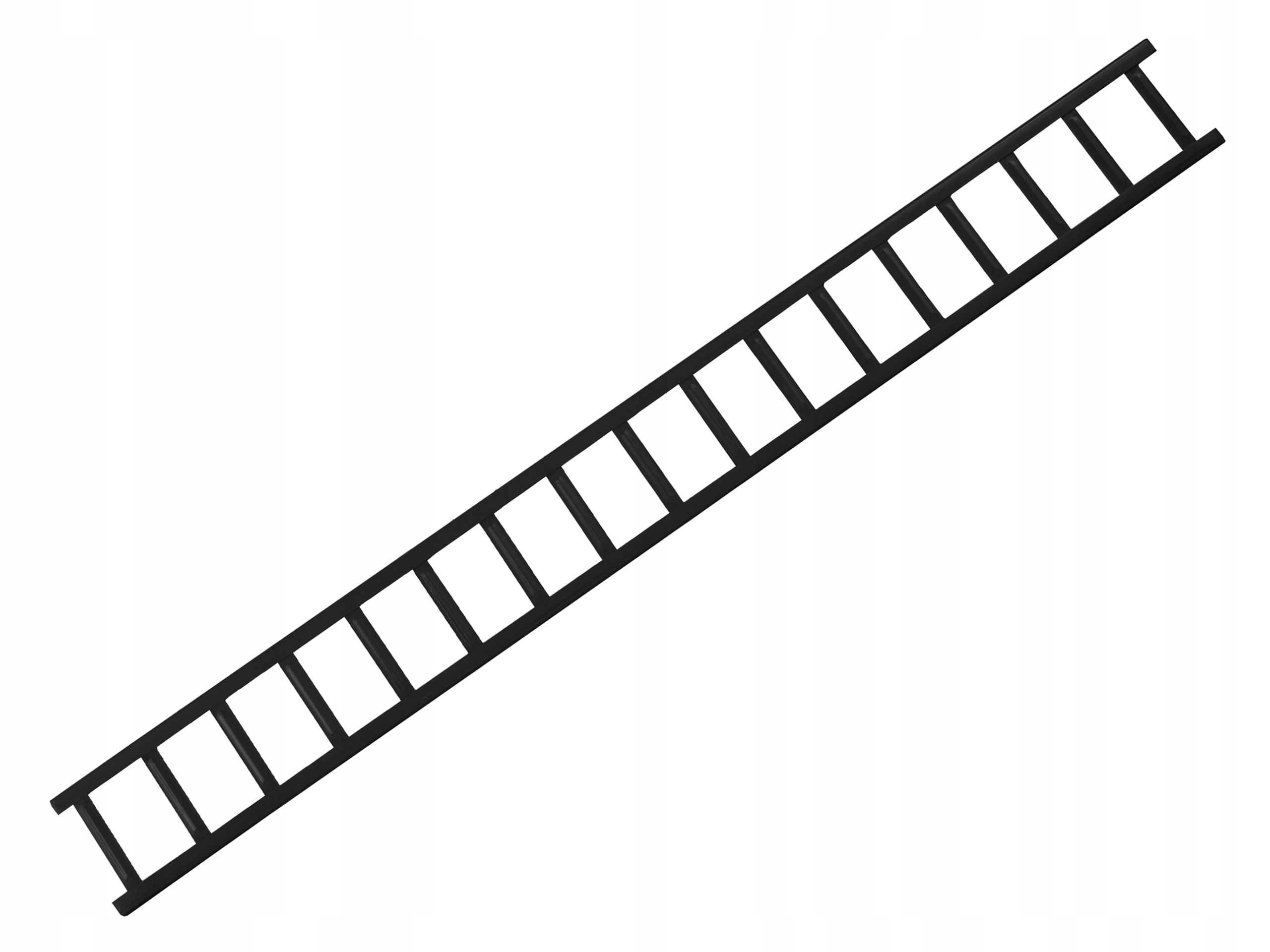

• 1 снежный забор

Длина забора:

Забор доступен в трех стандартных длинах: 1,5 м, 2 м и 3 м. В зависимости от длины ограждения и степени наклона ската крыши следует использовать соответствующее количество кронштейнов, описание которого приведено в отдельной таблице.

Высота ограждения :

В наличии В предложении имеется две высоты снегозаборника: 15 см и 20 см. В районах с обильным снегопадом рекомендуются ограждения с увеличенной снегозадерживающей поверхностью.

Стоит отметить, что при использовании комплекта с забором высотой 20 см не забудьте использовать дополнительную опору по сравнению с традиционным вариантом комплекта. с ограждением 15 см.

Размер и материал ограждения:

Ограждение изготовлено из стального уголка размерами 20 х 20 х 2 мм (каркас ограждения) и стальной лист 20 х 1 мм (перекладины), специально профилированный для повышения жесткости. Расстояние между перекладинами забора 70 мм!

• 3 ручки для барьеров

Как установить забор из ручки:

Специальное тиснение на ручке позволяет быстро и легко установить снегозаборник. Просто вдавите профиль ограждения в защелки – новый способ крепления ограждения к держателям «защелкивания» чрезвычайно долговечен. Для этого вам не нужны никакие дополнительные инструменты.

Высота установки ограждения:

После установки упор находится на высоте 65 мм над основанием ручки. В случае покрытий, высота модуля которых превышает 65 мм, монтаж невозможен. В первую очередь это касается:

В чем разница между типами установки держателя «Стандарт» и «LN»?

Ответ прост — за тип установки отвечает держатель снегозащитного ограждения. Поэтому мы имеем дело с ручкой Стандарт и ручкой типа ЛН.

Для каждой ручки необходимо шлифовать черепицу.

Ниже фото с установки, чтобы было наглядно проиллюстрируйте различия:

p>

• Держатель Standard: состоит из двух элементов, между которыми находится черепица. Для этого необходимо использовать две поддерживающие заплатки, по одной на каждую часть ручки. Монтаж такого держателя более устойчив, но требует больше работы при установке. Ручка крепится в двух точках четырьмя винтами.

• Дескриптор LN: привязан к патчу. Он состоит из одного элемента. Не требует использования вспомогательного патча. Ручка крепится в одной точке двумя винтами.

Инструкции по сборке

Кронштейн для забора - цементная черепица, далее «молотковый кронштейн», предназначен для установки на крышах, покрытых бетонной или керамической черепицей, в том числе с покрытием из «карповой черепицы», уложенной в чешуйку. Является опорным элементом снегозаборника. Кронштейн следует устанавливать при монтаже кровельного покрытия. Кронштейн снегозащитного ограждения (1) крепится непосредственно к стропилам (6) или вспомогательной обрешетке (5) с помощью шурупов О6 (3). В черепице, закрывающей кронштейн, замок следует отшлифовать по ширине кронштейна, это исключит эффект плавания черепицы. Опоры ограждения следует устанавливать на высоте стены или над ней, на расстоянии не более 800 мм. Максимальное расстояние можно использовать на скатах кровли, где расстояние от линии ограждения до конька не более 3 м и уклон кровли превышает 40°. В остальных случаях плотность кронштейнов на 1 метр ограждения следует увеличить, а также использовать снегозадержатели на половине ската крыши.
