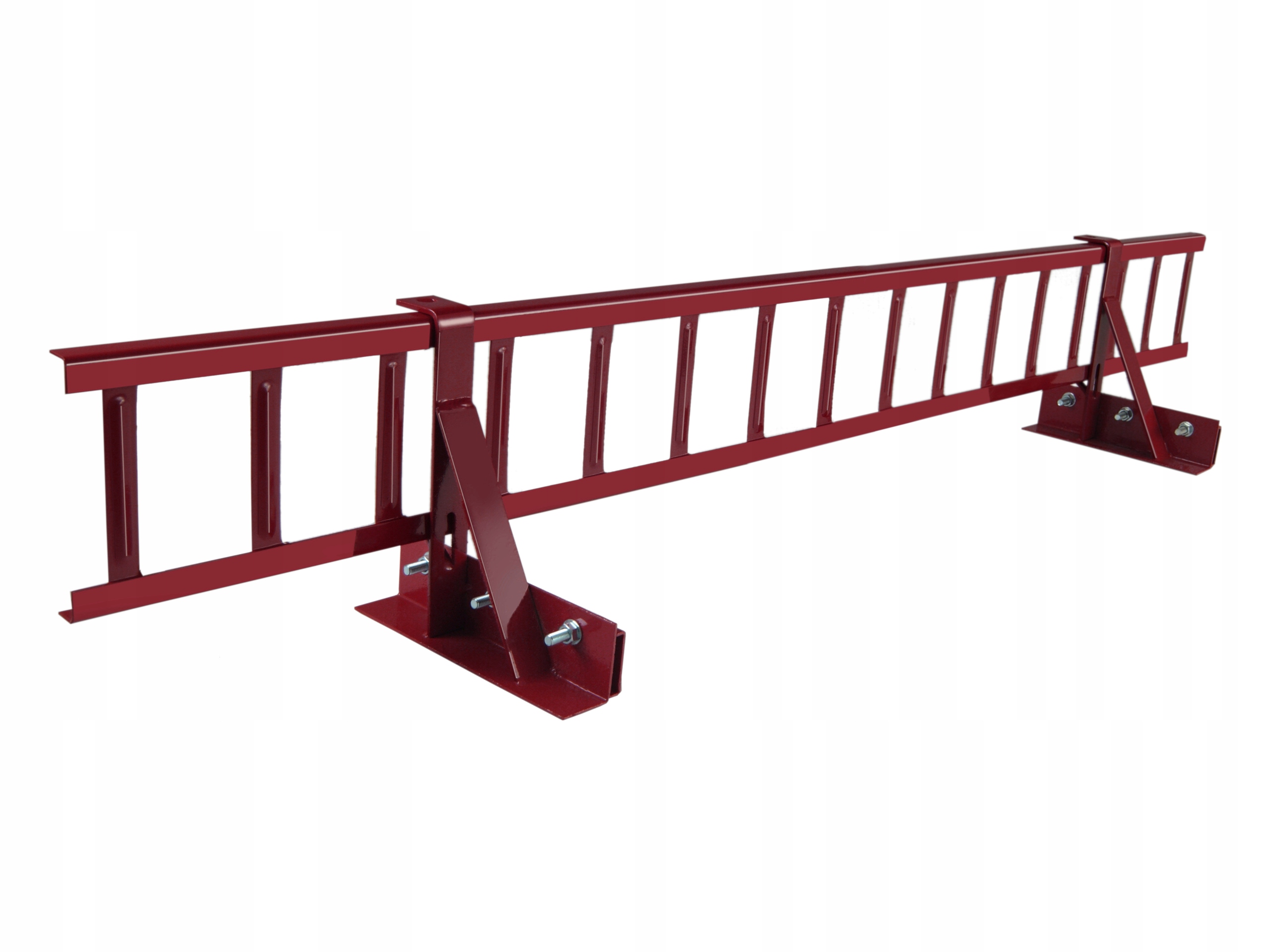

Комплект защиты от снега для листового металла со стоячим фальцем

• Длина: 150 см
• Высота: 20 см
• Цвет: Вишня - RAL 3004
• Наклон крыши: до 20°
• Материал: Горячее цинкование и порошковое покрытие

Описание набора

В комплект входит:

• Забор: 1 шт.
• Держатель забора: 2 шт.

Размеры:

• Длина: 1500 мм
• Высота: 200 мм
• Высота: 200 мм

Размеры:

• Длина: 1500 мм. li>
• Расстояние между перекладинами забора 70 мм.

Материал: Уголок горячеоцинкованный 20 х 20 х 2 мм (каркас забора) и горячеоцинкованный. -Оцинкованный стальной лист толщиной 1 мм (перекладины) предлагается вместе с горячеоцинкованными держателями ограждения в неокрашенном исполнении или с порошковым покрытием. Ручка изготовлена ​​из стального листа шириной 30 мм и толщиной 4 мм.

Вид покрытия: Комплект для скатной крыши, покрытой фальцевым листом, с наклоном. менее 20°.

Снегозаборник и необходимое количество ручек

Прочность ручек для защиты от снега

• Одна ручка для защиты от снега выдерживает давление не менее 160 кг.
• Прочность ручки определяется для самых неблагоприятных условий.

Рекомендуемое количество ручек в комплектах снегозаборников и труб

• Оптимальное расстояние между ручками на большинстве крыш — 40-50 см.
• Для достижения большей прочности расстояние между ручками можно уменьшить.
• Максимальное расстояние между ними не должно превышать 80 см.

Какое давление может выдержать комплект забора или снегозащитной трубы?

• до 160 кг/м при использовании 1 держателя на 1 м
• до 320 кг/м при использовании 2 держателей на 1 метр
• до 400 кг/ м при использовании 3 держателей на 1 метр
• до 560 кг/м при использовании 4 держателей на 1 метр
• до 800 кг/метр при использовании 5 держателей на 1 метр< /li>

Основные правила установки снегозаборов и труб

• Равномерная опора снегозаборов/труб обеспечивает оптимальное распределение нагрузки.
• Превышение рекомендуемых расстояний приводит к риску деформации или повреждения, что представляет угрозу для людей и имущества.
• Подбор подходящего количества держателей зависит от условий установки.
• Убедитесь, что что держатели правильно установлены на крыше

Виды снега и его вес:

• свежий снег толщиной 20 см: 20 кг/м2
• разложившийся снег (от нескольких часов до нескольких дней) Толщина 20 см: 20-40 кг/м2
• выпавший снег (несколько недель или месяцев) Толщина 20 см: 40-80 кг/м2
• мокрый снег толщиной 20 см: более 80 кг/м2

Вес снежного покрова и наклон крыши:

• Вес, действующий на снегозащиту, зависит от угла наклона крыши – чем меньше углы, тем меньше давление.
• Например, под углом 20° и массой снега 160 кг давление примерно 55 кг, а под углом 40° давление увеличивается примерно до 100 кг.

Грузоподъемность стандартных комплектов (примеры ):

• Комплект TC.224.LN1.8017 длиной 200 см, с 4 ручками, имеет прочность 320 кг/м. После добавления 2 дополнительных ручек прочность увеличивается до 480 кг/м.
• Комплект TC.325.RABEK.9006 длиной 300 см с 5 ручками достигает прочности 266 кг/м). После добавления 3-х дополнительных ручек прочность увеличивается до 427 кг/м.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенную выше информацию нельзя рассматривать как инструкцию по сборке. Использование кровельных коммуникаций должно соответствовать техническому проекту, разработанному для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в комплект дополнительные опоры, используйте отдельные детали.

В комплект входит

• 1x снежный забор

• 2 держателя барьеров со стоячим швом

Длина забора:

Забор доступен в трех стандартных длинах: 1,5 м, 2 м и 3 м. В зависимости от длины забора и степени наклона ската крыши, возможна длина забора. следует использовать соответствующее количество кронштейнов, которое описано в отдельной таблице.

Высота ограждения:

В предложении предусмотрены две высоты снегозащитного ограждения: 15 см и 20 см. В районах с обильным снегопадом рекомендуются ограждения с увеличенной снегозадерживающей поверхностью.

Стоит отметить, что при использовании комплекта с забором высотой 20 см не забудьте использовать дополнительную опору по сравнению с традиционным вариантом комплекта. с забором 15 см.

Размеры и материал ограждения:

Ограждение изготовлено из стального уголка размерами 20 х 20 х 2 мм (каркас ограждения) и стального листа 20 х 1 мм (перекладина). ) специально профилированы для увеличения жесткости. Расстояние между перекладинами забора 70 мм!

Внимание! Стоит обратить внимание на количество перекладин в заборе! Не рекомендуем заборы с большими расстояниями из-за пониженной способности удерживать снег.

Способ крепления забора к ручке:

Специальное тиснение на ручке позволяет быстро и легко установка снегозабора. Просто вдавите профиль ограждения в защелки – новый метод крепления ограждения к держателям «защелкивания» чрезвычайно долговечен. Никаких дополнительных инструментов не требуется.

Высота установки ограждения:

После установки ограждение находится на высоте 65 мм над основанием ручки. В случае покрытий, высота модуля которых превышает 65 мм, монтаж невозможен. В первую очередь это относится к:

• металлочерепице с высотой волны < 65 мм
• трапециевидным листам с модулем < 65 мм (профиль Т-65)
• плиты гофрированные с высотой волны < 65 мм

Защитное покрытие

Ввиду воздействия на элементы снегозащиты многочисленных коррозийных факторов, в стандартной комплектации все элементы подвергаются горячему цинкованию, что значительно увеличивает долговечность изделия. Горячее цинкование необходимо для соответствия продукции действующим нормам и стандартам. Предостерегаем от использования заборов с гальваническим (электролитическим) оцинкованием, которые имеют очень низкую коррозионную стойкость. Фактор коррозии оказывает существенное влияние на долговечность элементов снегозащиты, поэтому рекомендуется использовать изделия горячего цинкования.

Горячее цинкование предполагает погружение металлического элемента в горячий жидкий цинк при температуре примерно 450°С. Во время ванны атомы цинка проникают во внешний слой стали, создавая поверхностный железо-цинковый сплав, который после охлаждения образует слой, защищающий от коррозии. Долговечность цинковых покрытий в зависимости от условий может достигать до 100 лет.

Горячеоцинкованные элементы на первый взгляд отличаются от электрооцинкованных. Гальванизированная поверхность блестящая и гладкая – элементы исключительно эстетичны. Однако горячеоцинкованная сталь в зависимости от применяемой технологии может быть матовой или слегка блестящей и содержать различного рода пороки. Эти дефекты не являются ошибкой процесса цинкования. К сожалению, в случае заборов с порошковым покрытием использованная технология цинкования не будет видна с первого взгляда.

Горячее цинкование

• Коррозионная стойкость: очень высокая
• Толщина слоя цинка 50 мкм - 150 мкм
• Точность покрытия: низкая
• Конечное качество и равномерность обработки: низкие

Гальваническое цинкование

• Коррозионная стойкость: низкая
• Толщина слоя цинка 10 мкм - 30 мкм
• Точность покрытия: средняя
• Конечное качество и равномерность обработки: средняя

Сертификат ITB. Все продаваемые снегозащитные элементы имеют необходимые технические согласования.

Ограждение предлагается в неокрашенном исполнении (только горячеоцинкованное) или дополнительно с порошковым покрытием в наиболее популярные кровельные цвета по палитре RAL.

Порошковое покрытие устойчиво к коррозии, химикатам, высоким температурам и механическим повреждениям. Этот процесс включает нанесение наэлектризованных частиц порошковой краски на металлическую поверхность. Затем окрашенные элементы нагреваются до температуры 140°С – 200°С, в результате чего порошок плавится и полимеризуется.

Преимущества порошковой покраски:

• гладкое, без трещин и пятен покрытие
• антикоррозионное воздействие
• стойкость к механическим повреждениям
• термостойкость
• высокая устойчивость к химическим воздействиям агенты
• экологически безвредны

Инструкции по сборке

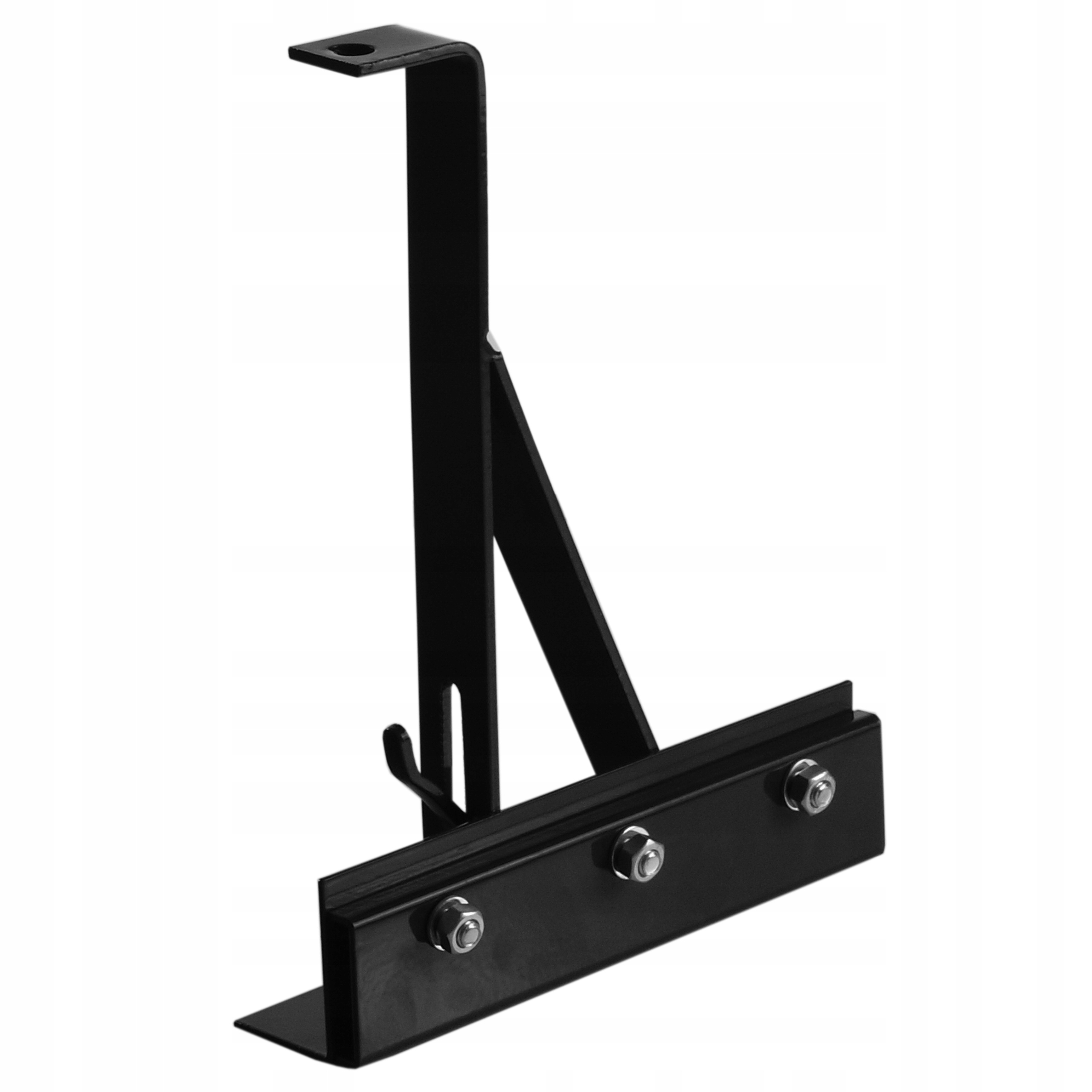

Комплект снегозащитного ограждения RABEK состоит из держателей ограждения RABEK (1) и ограждения (2). Прикрутите ручку (1) к стоячему фальцу (8) так, чтобы подвижный элемент пряжки совпал с замком из листового металла. Зажим кронштейна закрывается путем привинчивания его болтами с квадратным подголовком M8 x 35 мм. Из-за ограниченного доступа к гайкам рекомендуется использовать ключ с храповым механизмом № 13. Ограждение (2) крепится к ручке (1) с помощью «защелки» и не требует использования винтовых соединений. Количество кронштейнов, необходимых для установки ограждений, зависит от угла наклона крыши (чем больше угол, тем больше количество кронштейнов) и длины ската. Для крыш с длиной ската более 6 м следует увеличить количество ручек или использовать второй ряд ограждений. Количество ручек зависит от угла наклона крыши.
