OK Flashing Thumb 81LED для самостійного складання
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 8
Оплачивая «OK Flashing Thumb 81LED для самостійного складання» данный товар из каталога «Монтажные комплекты», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

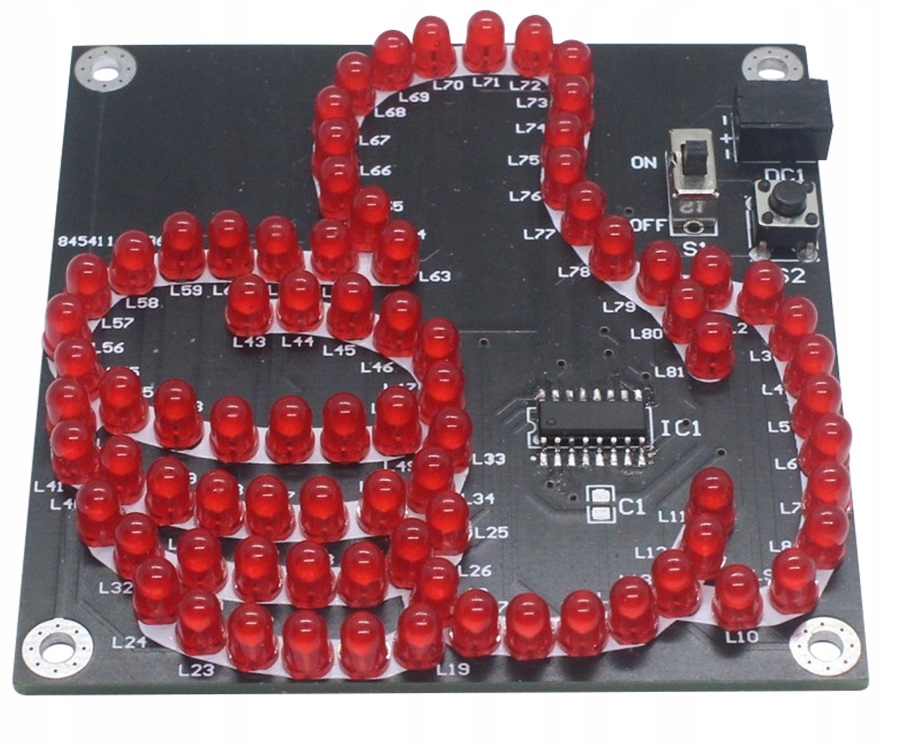

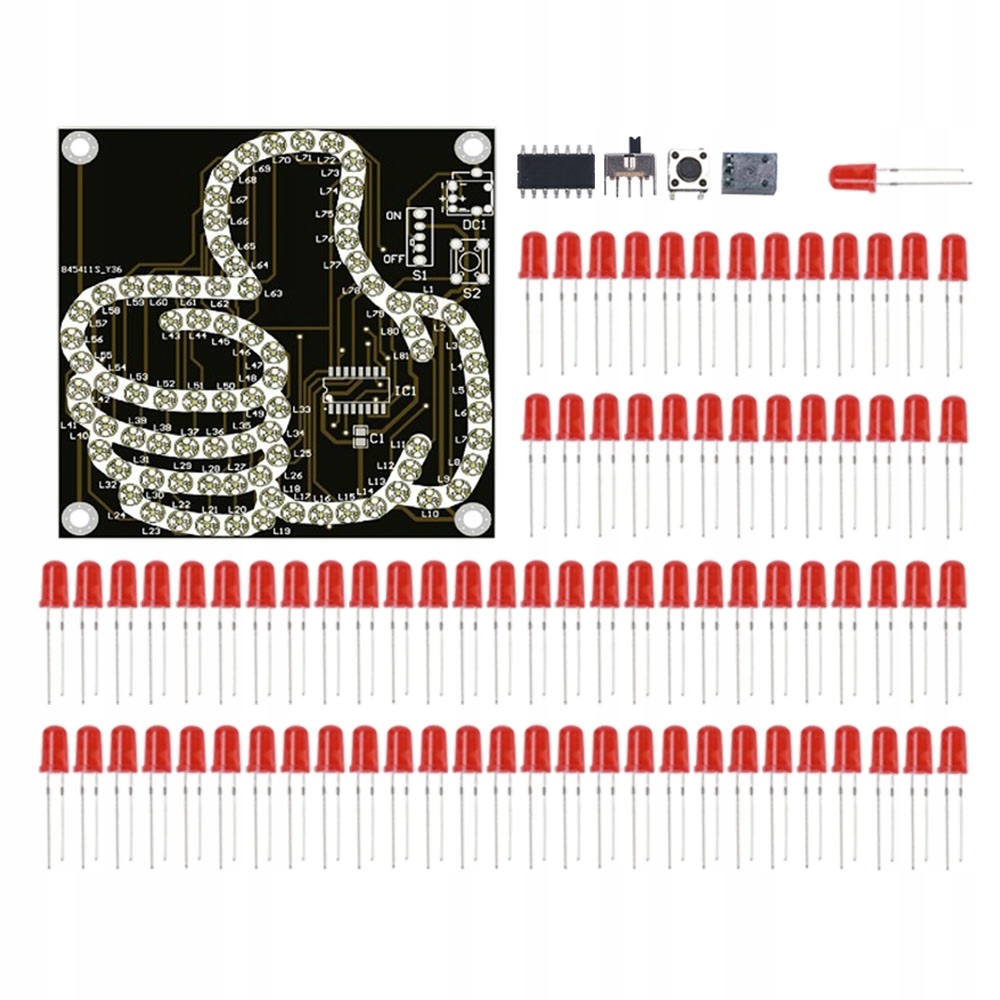

Мигает светодиодный индикатор "ОК" 81
система для самостоятельной сборки, пайки
Система умеренно сложна в сборке.
Время сборки 90 минут.
Модуль выполнен по сквозной технологии
с одним чипом SMD DX158.
(требуется опыт пайки из-за небольшого размера)
Питание: 5 В через розетку.

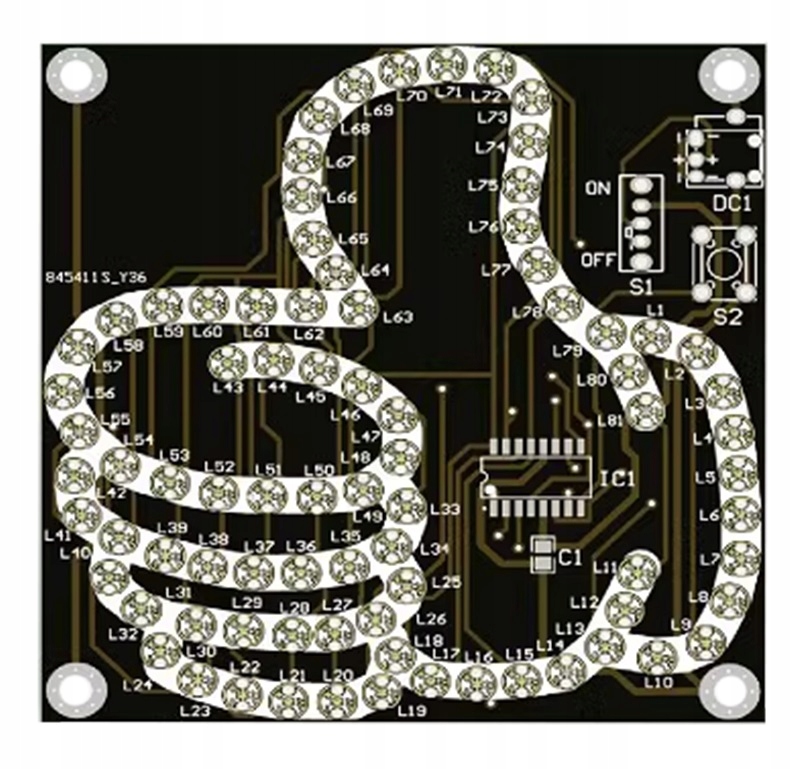

Размер печатной платы 90 x 90 мм.
Программа микроконтроллера загружена постоянно.
Кнопка S1 включает, а S2 ускоряет работу. мигает.
Пробел C1 предназначен для запасного конденсатора фильтра. Как правило, нет необходимости устанавливать его, что не влияет на эффект от использования. В комплект не входит.
Суперсветовой эффект.
Инструкция:
Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
