Кромкооблицовочный станок OPTIMAT SCALAR с предварительным фрезерованием и обрезкой углов

Код товара: |ID:76316|

Станки польской марки OPTIMAT – это гарантия надежной работы, подтвержденная многими довольными клиентами.

Модель SCALAR с обрезкой углов позволяет добиться качественного конечного результата на заготовке. Подходит для шпона в рулонах толщиной до 3 мм и полосах толщиной до 4 мм. Станок оснащен баком для клея емкостью 1,2 кг, а также имеет функции предварительного фрезерования, автоматического склеивания, обрезки кромок, фрезерования вверх-вниз, радиального скребка и полировки.

Кромкооблицовочный станок также оснащен панель регулировки с клавиатурой для настройки параметров ПЛК и регулирования температуры, что обеспечивает комфортные условия работы, что повысит качество продукции при экономии рабочего времени.

Этот кромкооблицовочный станок с прямой кромкой помогает оптимизировать инвестиции в столярную мастерскую и в повышение эффективности и организации работы в целом.

• Толщина кромки: 0,4 ​​– 3 мм
• Толщина облицованной доски: 8 – 45 мм
• Разница в ширине кромки и толщине доски: максимум 4 мм.
• Минимальная длина склеенных досок: 170 мм.
• Минимальная ширина склеиваемых досок: 90 мм
• Скорость механической подачи: 9 м/мин
• Температура клея: 60 –250°C
• Объем бака: 1,2 л
• Вращение головок чернового фрезерования: 12 000 об/мин. / мин.
• Размер сбора предфрезерного станка: 0 – 2 мм.
• Вращение резцов линейно-фрезерного станка:
• Вращение резцов линейно-фрезерного станка: 0 – 2 мм. 12000 об/мин. / мин.
• Радиус скругления: R=2 мм.
• Вращение режущего шара: 12 000 об/мин.
• Обороты полировального диска: 2800 об/мин
• Установленная мощность: 6,0 кВт
• Давление сжатого воздуха: 7 – 8 бар
• Вытяжная труба: мин. 3500 м3/ч 3 x 125 мм
• Увеличенная ширина. стол (остальный): 560 мм
• Рабочая высота стола: 960 мм
• Размеры (длина х ширина х высота.) : 4030 x 640 x 1420 мм
• Полная масса: 915 кг

• Данный кромкооблицовочный станок предназначен для готовой кромки элементов мебели со шпоном и кромок из ПВХ, АБС и т.п. Максимальная толщина кромки не может превышать 3 мм. В этом станке большая часть обрабатывающего инструмента установлена ​​на осях быстроходных двигателей с питанием от преобразователя частоты. Это профессиональное и очень надежное решение, поскольку оно исключает необходимость использования ременных приводов с изнашиваемыми ремнями. Модель SCALAR рассчитана на непрерывную работу.
• Прямая подача деталей мебели на отдельные обрабатывающие агрегаты обеспечивается механической подачей, состоящей из мощного цепного питателя и прижима роликов. Резиновые ролики и чехлы цепи не оставляют царапин даже на нежной текстуре покрытых досок (например, лакированных досок).
• Машина управляется электронной панелью с подсвеченными кнопками. Эти кнопки расположены в 2 ряда. Кнопки в верхнем ряду позволяют переводить отдельные блоки обработки из исходного положения в рабочее (управление пневмоприводами). Кнопки нижнего ряда включают обрабатывающие инструменты этих агрегатов (управление двигателем). Управление дозатором клея имеет энергосберегающий (ожидающий) режим. Достаточно прекратить использование подачи на полчаса и температура клея понизится до 150 градусов С для возвращения к рабочей температуре после включения любого двигателя машины.

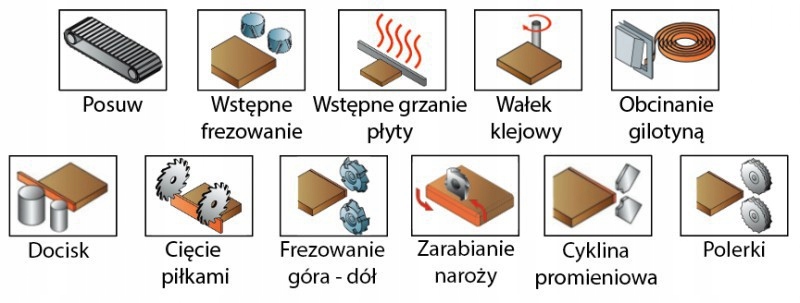

< б>Под термином готовая склейка подразумевается выполнение следующих операций в автоматическом цикле (стандартный вариант):

• срезание края с диска. Гильотинные ножницы отрезают соответствующие участки кромки от диска, расположенного на размоточном устройстве (максимальный диаметр диска - 800мм).
• предварительный подогрев кромки доски. Передняя направляющая имеет подогрев. Эта система позволяет подсушить слишком влажный край доски, после чего на него будет нанесен клей.
• Выравнивание края доски путем предварительного фрезерования. Предварительное фрезерование исключает дефекты, возникающие при раскрое доски, такие как: отсутствие перпендикулярности, следы подреза, «вздутие» от влаги кромок и т.п. Используются две алмазные головки.
• нанесение клея на кромку доски. Регулируемый слой клея-расплава наносится клеевым валиком, погруженным в нагретый резервуар для клея. Бак покрыт тефлоном и имеет 5 нагревателей общей мощностью 1300 Вт.
• проклейка обода. Хорошее сцепление кромки с доской обеспечивает комплект из 2-х прижимных роликов с регулируемой силой давления и правильно настроенными.
• обрезка начала и конца кромки заподлицо с доской. Эту операцию выполняет 2-х пильный фрезер, который сначала срезает передний припуск, затем догоняет заднюю часть формы и подрезает заднюю.
• Продольное фрезерование лишней кромки (заподлицо с доска). Линейно-фрезерный станок, имеющий фрезы радиусом 2 мм, одновременно закругляет кромки в зависимости от толщины кромки.
• формируя углы. Это делается угловым фрезерным станком, оснащенным радиальной фрезой (R=2мм) с алмазными пластинами.
• коррекция радиуса и удаление излишков клея (радиальный шабер).

Сглаживает закругления после линейно-фрезерного станка. Используется только для кромок ПВХ. Его можно легко отключить механически без потери настроек.

• полировка кромки после фрезерования. Полировальная машина оснащена верхним и нижним двигателем с дисками для полировки ткани (fi120/fi20x20) с возможностью наклона примерно на 10 градусов.

Альтернативные варианты:

• вместо полировального станка: плоский скребок
• бачок для клея – посетите другие сайты
