OLED 1.3 "128x64 Blue SH1106 для Arduino
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 16
Оплачивая «OLED 1.3 "128x64 Blue SH1106 для Arduino», вы можете быть уверены, что данный товар из каталога «Принадлежности» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

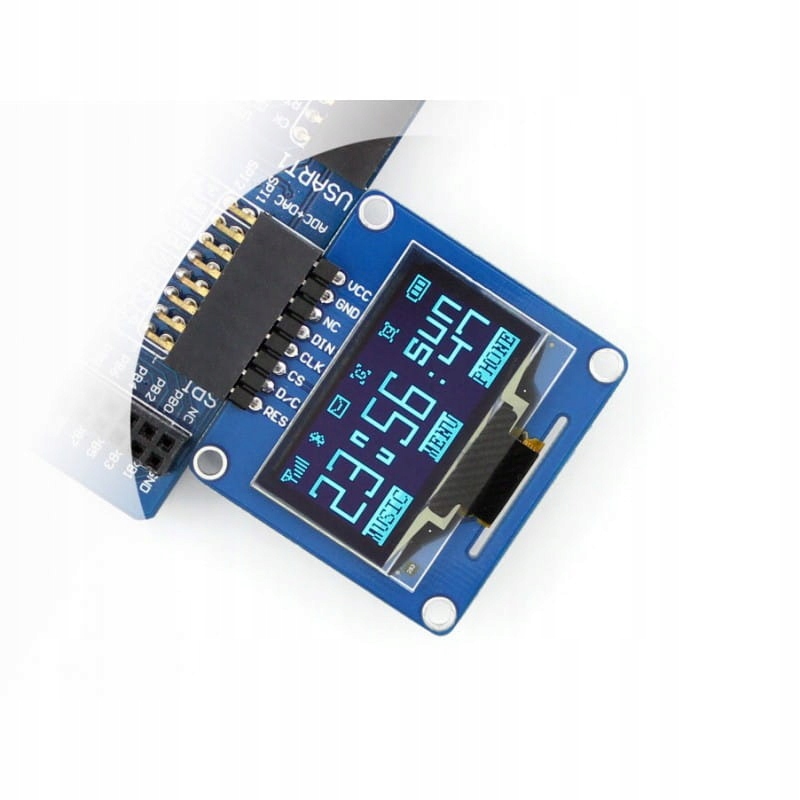

Графический OLED-дисплей 1,3 дюйма, синий цвет текста, черный фон. Управление SPI, I2C. Способ связи выбирается с помощью точек пайки на плате модуля.
Спецификация
Контроллер SH1106 Управление 3-проводной SPI, 4-проводной SPI, I2C Разрешение 128*64 Размер дисплея 1,3 дюйма Цвет пикселя синий Угол обзора >160° Рабочая температура (℃) -30~70 Температура хранения (℃) - 30~ 80 Рабочее напряжение 3,3В/5В
Описание пинов
ПИН-НОМЕР. ОПИСАНИЕ СИМВОЛА
Напряжение питания 1 VCC (входная мощность 3,3–5 В)
2 Земля
3 НЗ Не подключен
Ввод данных 4 DIN
5 Вход тактового сигнала CLK
6 Выбор чипа CS, активный – низкий уровень
7 Сигнал постоянного тока: команда\данные, низкий уровень для команды, высокий уровень для данных
8 Сброс RES, активный – низкий уровень
Настройка интерфейса связи
Режим/Интерфейс BS0/BS1 DIN SCK 3-проводной SPI 1/0 MOSI SCLK 4-проводной SPI 0/0 I2C 0/1 SDA SCL
