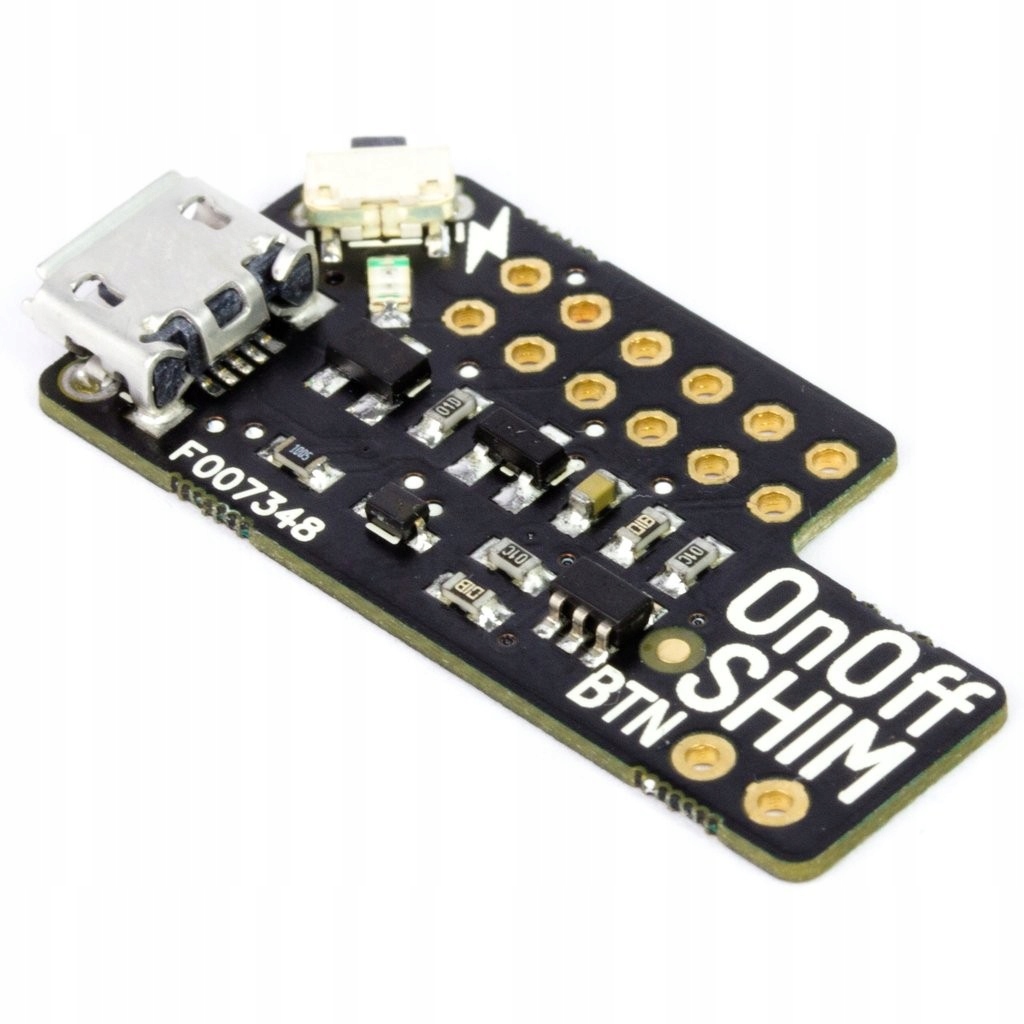

OnOff SHIM — переключатель включения/выключения — наложение для Raspberry Pi

OnOff SHIM — это накладка для Raspberry Pi, установленная на разъемах GPIO. После подключения блока питания к порту micro USB на накладке можно включать и выключать миникомпьютер с помощью кнопки, расположенной на плате.

Индекс: PIM-10633

Описание

OnOff SHIM — это шилд для Raspberry Pi, установленный на разъемах GPIO. После подключения блока питания к порту micro USB на накладке и нажатия кнопки миникомпьютер запустится. После установки программного обеспечения вы можете нажать кнопку еще раз, чтобы выключить устройство и полностью отключить питание Raspberry Pi.

Предмет продажи — накладка OnOff SHIM, миникомпьютер Raspberry Pi можно приобрести отдельно.

SHIM (Shove Hardware in the Middle) — это новый тип платы, созданный таким образом, чтобы он был небольшим, недорогим и портативным. Его можно припаивать непосредственно к разъемам GPIO Raspberry Pi и использовать с другими экранами HAT или pHAT. Их толщина составляет 0,8 мм (толщина платы без установленных на ней компонентов).

Основные функции

• Сверхмаленький формат плитки SHIM.
• Толщина плитки: 0,8 мм.
• Может использоваться с колпачками HAT и pHAT.
• Разъем Micro USB для питания.
• Красный светодиод — сигнализация.
• Необязательная распиновка дополнительной кнопки.
• Поддерживает ток до 2,5 А.
• Требуется пайка

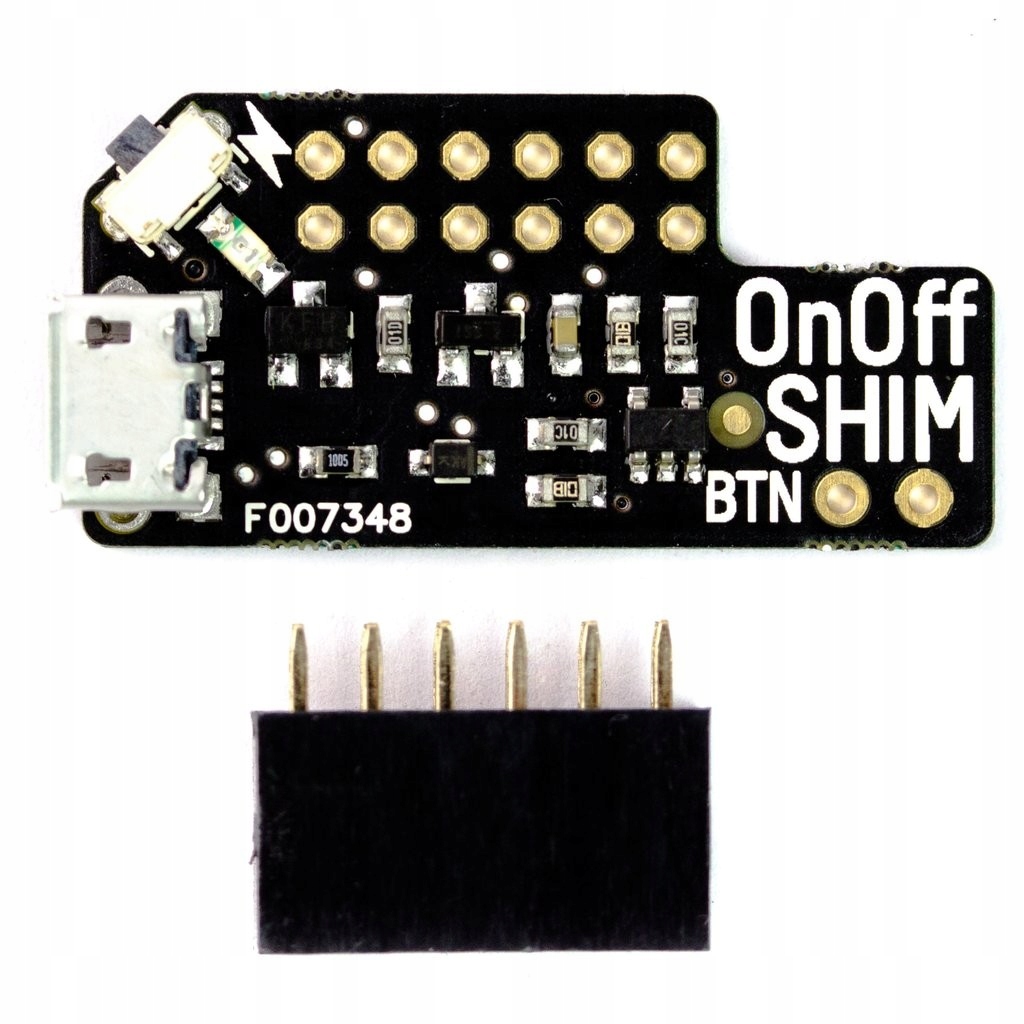

• В комплект входят: накладка и две 6-контактные розетки с золотыми штырями.
• Программное обеспечение, подготовленное производителем, не работает с Raspbian Wheezy.

Программное обеспечение

Производитель подготовил программное обеспечение, которое можно установить онлайн. Чтобы установить его, откройте терминал и введите:

curl https://get.pimoroni.com/onoffshim | бить. Программное обеспечение, подготовленное производителем, не работает с Raspbian Wheezy.

OnOff SHIM — переключатель включения/выключения — наложение для Raspberry Pi

Накладка OnOff — один из модулей новой серии плат расширения SHIM, обладающий небольшими размерами, практичными функциями и невысокой ценой. Толщина ламината всего 0,8 мм. Благодаря этому плату можно легко припаять непосредственно к контактам разъема GPIO Raspberry Pi, а также к крышкам расширения Raspberry Pi HAT. Чтобы запустить плату OnOff, просто подключите блок питания к разъему micro USB типа B и нажмите кнопку на плате, чтобы запустить миникомпьютер Raspberry Pi. После установки программного обеспечения от производителя просто нажмите и удерживайте кнопку в течение 1 секунды, чтобы инициировать завершение работы операционной системы и выключение Raspberry Pi.

Безопасное включение и выключение Raspberry Pi с помощью OnOff SHIM

Оверлей Pimoroni OnOff SHIM — недостающее звено в конструкции знаменитых одноплатных миникомпьютеров серии Raspberry Pi. Каждый Raspberry Pi включается сразу после подключения источника питания — поскольку в стандартной комплектации у него нет выключателя питания. В результате внезапная потеря или внезапное появление напряжения питания на входе может вызвать опасные перенапряжения, которые могут даже вывести из строя Raspberry Pi. Эту проблему прекрасно решает накладка OnOff SHIM, которая позволяет безопасно включать и выключать Raspberry Pi без необходимости отключать блок питания от розетки.
