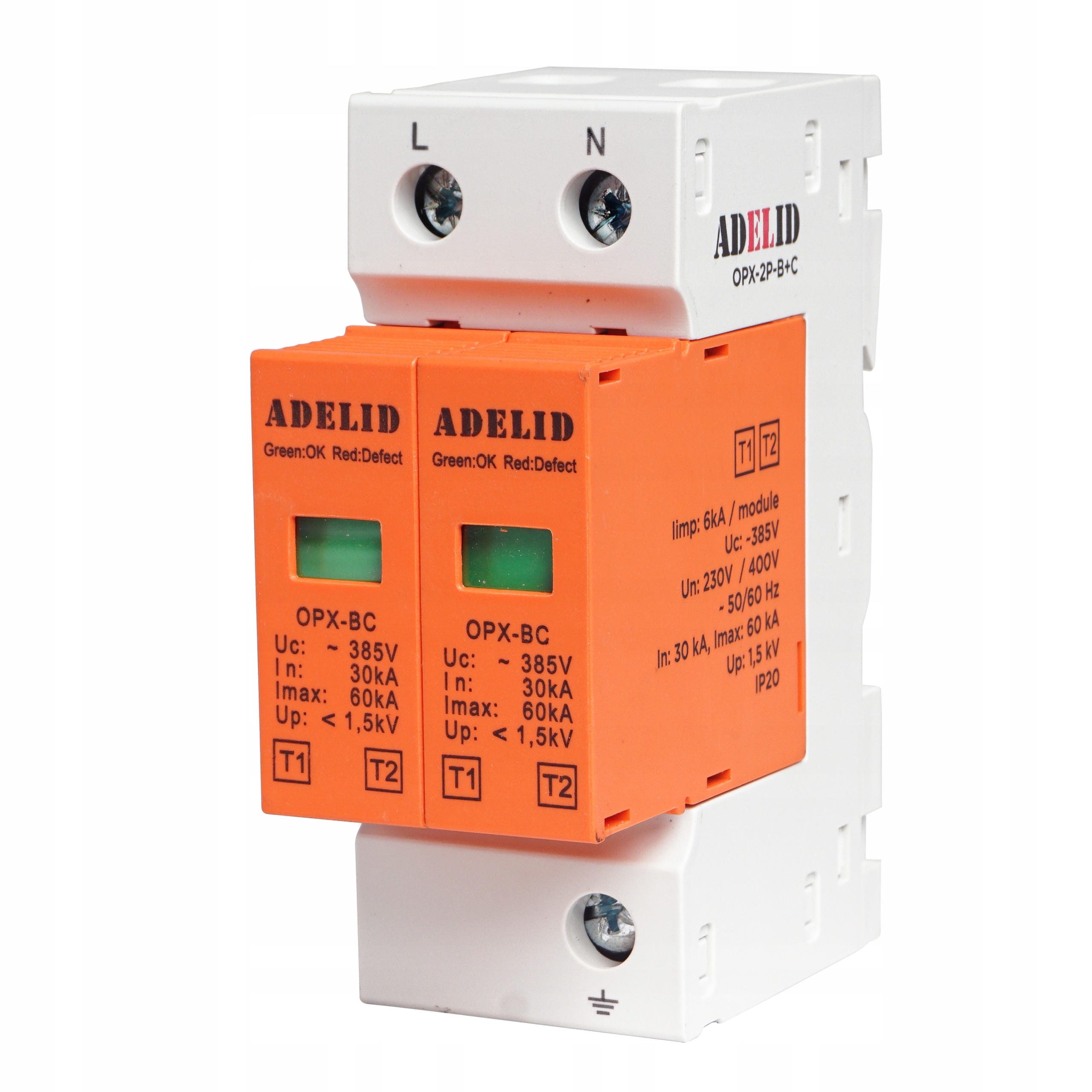

2-полюсный сетевой фильтр, класс B+C, 30-60 кА, для монтажа на рейку TH35.

Номер по каталогу: OPX-2P-B+C< /п>

Ограничитель перенапряжения, грозозащитный разрядник и ограничитель перенапряжения — устройство, предназначенное для защиты электрооборудования от переходных перенапряжений, ограничивающее продолжительность и частоту следящего тока.

Скачки напряжения могут возникнуть при, например, включении или при отключении от ненагруженной ВЛ, а также при попадании молнии в ВЛ могут привести к разрушению изоляции и других элементов сети.

Ограничители типа «1+2» (бывший класс В+С) ) обеспечивают защиту от атмосферных перенапряжений, вызванных попаданием молнии в объекты, расположенные вблизи ВЛ или непосредственно на ЛНН, на большом расстоянии от места установки разрядников. Кроме того, этот тип ограничителей обеспечивает защиту от коммутационных перенапряжений. Перед счетчиком устанавливаются ограничители перенапряжения типа «1+2», что обеспечивает защиту измерительной системы.

Разрядник для защиты от перенапряжений, грозозащитный разрядник и разрядник для защиты от перенапряжения. Разрядник — устройство, предназначенное для защиты электрооборудования от переходных перенапряжений, ограничивающее продолжительность и частоту следящего тока. Перенапряжения могут возникать, например, при включении или отключении ненагруженной ВЛ или при попадании молнии в ВЛ, они могут вызвать разрушение изоляции и других элементов сети.

Технические данные:

• Класс защиты: B+C (I+II),
• Количество полей: 2 ,
• Испытательный ток In: 30 кА,
• МАКС. ток Imax: 60 кА,
• Iimp: 6кА,
• Uc: 385В,
• Up: <1,5кВ,
• Рабочая температура: -40°C - +80°C,
• Время отклика: <25 нс,< /li>
• Рабочая влажность: 30% - 90%,
• Дополнительная защита: 125А,
• Нагрузочная способность количество сигнальных контактов: 36 В переменного тока, 1 А.
• Сертификат CE, EN-61643-11

Условия установки и эксплуатации :

• Относительная влажность воздуха не превышает 95%,
• Наклон вертикальной плоскости ограничителя не должен быть больше 5°.
• Устройство не следует устанавливать в местах, подверженных ударам и вибрации.
• Мы советуем периодически проверять ограничители перенапряжения – каждые два года использования или после каждого прямого удара молнии.
>
• В ограничителях перенапряжения применяется соединение медных жил сечением 6,0 ~ 25 мм 2;
• Монтаж на рейке TH35.

Подключение и установка сетевого фильтра OPX-2P-B+C

Сетевые фильтры оснащены визуальным индикатором срабатывания:

• зеленый - защита,
• красный - нет защиты.

Размеры устройства и замена модуля:
