Schneider A9L16482 iPRD1 12.5R-T12-3N ограничитель перенапряжения 3+1-полюсный T1+T2 B+C 12,5 кА с контактом

Ограничитель перенапряжения Schneider Electric iPRD1 12.5R-T12-3N с артикуловым номером A9L16482:

• защищает установки в жилых и небольших коммерческих зданиях от воздействия прямых грозовых разрядов и коммутационных перенапряжений.
• ограничитель типа 1+2.
• максимальный разрядный ток Imax составляет 50 кА
• номинальный разрядный ток In составляет 20 кА
• ударный ток Iimp составляет 12, 5 кА/полюс.
• оснащен индикатором повреждения вставки.
• вставки являются выкатными, что обеспечивает возможность их быстрой замены.
• возможна дистанционная индикация повреждения. благодаря встроенному вспомогательному контакту
• может использоваться в системах заземления ТТ и ТН-С благодаря соответствующей конструкции, состоящей из суммирующего разрядника в цепи N-PE и варисторов в цепи L-N цепи
• Благодаря использованию переключаемого суммирующего разрядника между N и PE проводниками является универсальным решением для сетей TN-S и TT. В нем используется высокая устойчивость искрового промежутка к импульсному току (соответствующему току молнии) - 50 кА, поэтому его можно использовать в зданиях с классом молниезащиты даже III и IV по EN 62305.
< /ул>

Описание подсерии:

Acti 9 iPF и iPRD

Ограничители перенапряжения Acti 9 применяются для защиты электроустановок и устройств от коммутации и наведенные перенапряжения и последствия прямых грозовых разрядов.

На Земле одновременно происходит от 2000 до 5000 штормов. Грозы сопровождаются молниями, которые представляют серьезную угрозу как для людей, так и для техники. Молния ударяет в землю со скоростью от 30 до 100 раз в секунду. Ежегодно происходит примерно 3 миллиарда ударов молний. Молнии вызывают большое количество пожаров, часто в сельскохозяйственных районах (разрушая дома или нанося им ущерб). Молния также повреждает электрические или электронные системы устройств, в частности: электрические и электронные устройства, устройства вентиляции, рекуперации тепла и кондиционирования воздуха, электронику и бытовую технику, как в жилых, так и в промышленных зданиях. Стоимость ремонта повреждений от молнии часто бывает высокой.

Удары молнии могут повлиять на работу электрических (и/или) электронных систем в зданиях двумя способами:

1. в результате прямого попадания молнии в здание, случай а) на чертеже

2. из-за ударов молнии поблизости:

a) Молния может поразить наземные линии электропередачи, ведущие к зданию

b) Волна может распространиться на несколько километров от места удара.

в) Молния может ударить вблизи линий электропередачи, электромагнитное излучение, создаваемое током разряда, индуцирует токи и перенапряжения в электросети.

г) Молния может ударить в место, расположенное рядом со зданием. Потенциал земли вокруг точки удара возрастает до опасных значений.

Преимущества:

• Уникальные особенности ограничителей перенапряжения Acti 9 iPF и iPRD типа 2 для монтажа на DIN-рейке обеспечивают повышенную безопасность и непрерывность электропитания.
• Возможность использования предохранителей или компактные автоматические выключатели/устройства максимального тока для дополнительной защиты в соответствии с координационной таблицей Schneider Electric.
• Низкий уровень защиты Up, обеспечивающий беспроблемную координацию с защищаемыми устройствами.
• 3+1-полюсный и 1+1-полюсные варианты позволяют использовать разрядники как в системах ТН-С, так и в ТТ.
• Применение ограничителей позволяет существенно повысить непрерывность электроснабжения установки

Преимущества:

1. Повышенная непрерывность и безопасность электроснабжения благодаря:

2. Версии 3+1-полюсные и 1+1-полюсные позволяют использовать ограничители как в системах TN-S, так и в системах TT

3. Предупреждение индикатора состояния локальной камеры в случае неисправности ограничителя

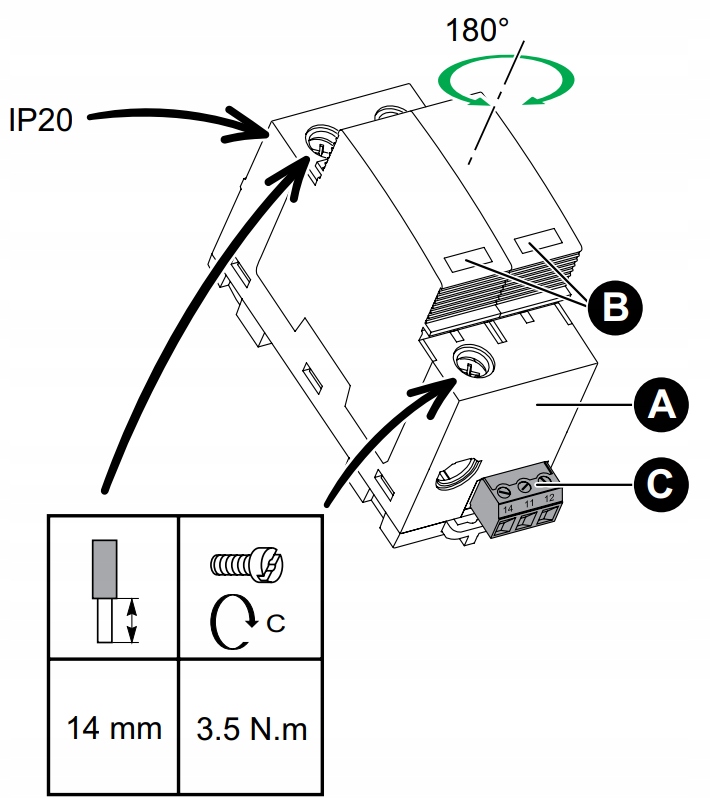

4. Устройства со сменными вставками могут поворачиваться на 180 градусов, что позволяет изменить способ установки в распределительном устройстве с целью уменьшения длины соединительных кабелей и тем самым еще больше снизить уровень защиты ветвей ОПН.
