ОПН SCHNEIDER iPRD1 3P+N B+C

Код: 10983184683
Как заказать
7731 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №24267224
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 6

Заказывая «ОПН SCHNEIDER iPRD1 3P+N B+C» данный товар из каталога «Безопасность и распределительные устройства» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

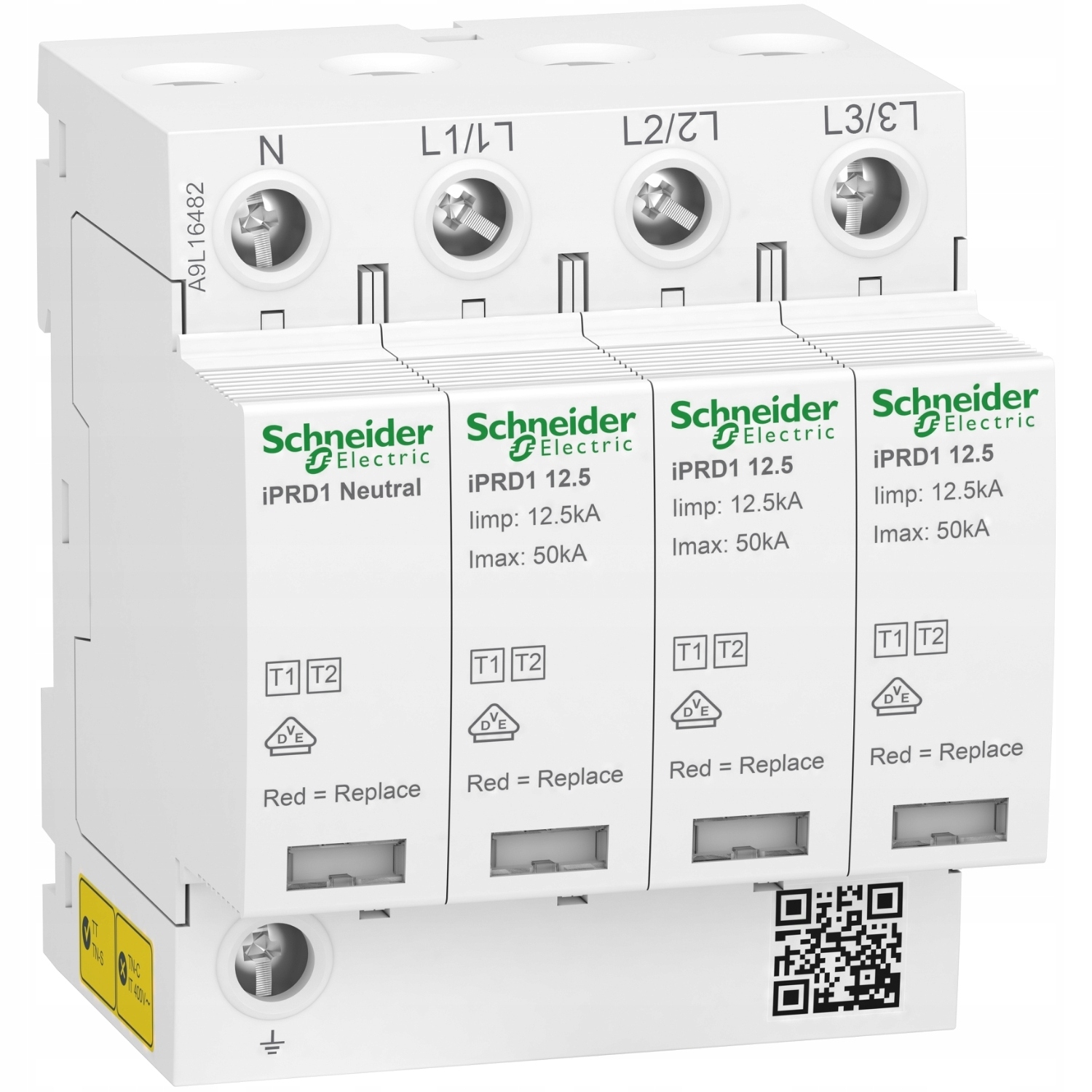

Schneider Electric, ограничитель перенапряжения iPRD1 12.5R-T12-3N 3+1-полюсный Тип1+Тип2 12,5 кА с контактом, A9L16482

Основные параметры:

  • Серия: Acti9
  • Название продукта: Acti9 iPRD1
  • Тип продукта или компонента: Устройство защиты от перенапряжения
  • Краткое название устройства: IPRD1 12.5
  • Применение устройства: Распределение
  • Описание полюсов: 3P + N
  • Дистанционная сигнализация: Z
  • Комплект сигнальных контактов: 1 SD (1 Z /О)
  • Тип ОПН: Электрическая распределительная сеть
  • Система заземления: ТТ, ТН-С

Дополнительные параметры:

<ул>
  • Класс пламегасителя: тип 1 + 2.
  • Технология пламегасителя: MOV + GDT.
  • Номинальное рабочее напряжение [Ue]: 230/400 В переменного тока (AC) (+/- 10%) при частоте 50...60 Гц
  • Номинальный ток разряда [In]: 20 кА
  • [Imax] максимальный ток разряда: 50 кА
  • Импульсный ток [Iimp]: общий режим: 50 кА N/PE, дифференциальный режим: 12,5 кА L/N
  • Наивысшее непрерывное рабочее напряжение [Uc]: дифференциальный режим: 350 В L/N, общий режим: 255 В N/PE
  • Уровень защиты по напряжению [Вверх]: <1,5 кВ тип 1 + 2
  • Остаточный ток: 0,003 мА N/PE
  • Случайное перенапряжение [Ut]: 337 В L/N, выдержка 5 с.
  • 1200 В N/PE, 200 мс, безопасный режим: резервная защита.
  • Сопутствующий предохранитель gG 160 А, 120 кА СТАНДАРТ: Сопутствующий автоматический выключатель Compact NSX160E 80 А, 25 кА СТАНДАРТ.
  • [Isccr] номинальный ток короткого замыкания: 50 кА
  • Локальная сигнализация: белый механический индикатор работы, красный механический индикатор окончания срока службы.
  • Способ крепления: защелкивающийся.
  • Монтажное основание: DIN-рейка.
  • Ширина в модулях 9 мм: 8.
  • Высота: 89 мм.
  • Ширина: 72 мм.
  • Глубина: 69 мм.
  • Вес продукта: 619 г.
  • Цвет: Белый (RAL 9003).
  • Материал: PA6
  • Время отклика: < 25 нс.
  • Соединения - клеммы: Зажим туннельного типа (фаза) 10–25 мм² гибкий, Зажим туннельного типа (фаза) 10–35 мм² жесткий, Зажим туннельного типа (земля) 16–25 мм² гибкий, Зажим туннельного типа (земля) 16 …35 мм² жесткий
  • Длина изолированного участка: 14 мм.
  • Момент затяжки: 3,5 Нм

    • Рабочая среда

    <ул>
  • Стандарты: EN 61643-11:2012, IEC 61643-11:2011
  • Знак качества: CE, EAC, VDE.
  • Степень защиты IP: На передней панели: IP40 согласно IEC 60529, Встроенный: IP20 согласно IEC 60529
  • Степень защиты IK: IK05 согласно IEC 62262.
  • Степень загрязнения: 3
  • Относительная влажность: 5–95 %
  • Рабочая высота (в метрах над уровнем моря): 2000 м.
  • Температура окружающей среды для работы устройства: -25…60 °C
  • Температура окружающей среды при хранении: -40…80 °C.

    • Ограничитель перенапряжения Schneider Electric iPRD1 12.5R-T12-3N с артикуловым номером A9L16482:

    • защищает установки в жилых и небольших коммерческих зданиях от воздействия прямых и непрямых грозовых разрядов, а также от коммутации. перенапряжения
    • ограничитель типа 1+2.
    • максимальный разрядный ток Imax составляет 50 кА
    • номинальный разрядный ток In составляет 20 кА
    • ударный ток Iimp составляет 12,5 кА/полюс.
    • оснащен индикатором повреждения вставки.
    • вставки являются выкатными, что позволяет осуществлять их быструю замену.
    • возможна дистанционная индикация повреждения. возможно благодаря встроенному вспомогательному контакту.
    • может использоваться в системах заземления ТТ и ТН-С благодаря соответствующей конструкции, состоящей из суммирующего разрядника в дорожке N-PE и варисторов в цепи Шины L-N
    • в сочетании с выключателем Compact NSXm могут применяться при токах короткого замыкания до 50кА
    • выполнены по искро-варисторной технологии

    Благодаря использованию суммирующего разрядника, включенного между проводниками N и PE, является универсальным решением для сетей ТН-С и ТТ. В нем используется высокая устойчивость искрового промежутка к импульсному току (соответствующему току молнии) - 50 кА, поэтому его можно использовать в зданиях с классом молниезащиты даже III и IV по EN 62305.

    На Земле одновременно происходит от 2000 до 5000 штормов. Грозы сопровождаются молниями, которые представляют серьезную угрозу как для людей, так и для техники. Молния ударяет в землю со скоростью от 30 до 100 раз в секунду. Ежегодно происходит около 3 миллиардов ударов молний.

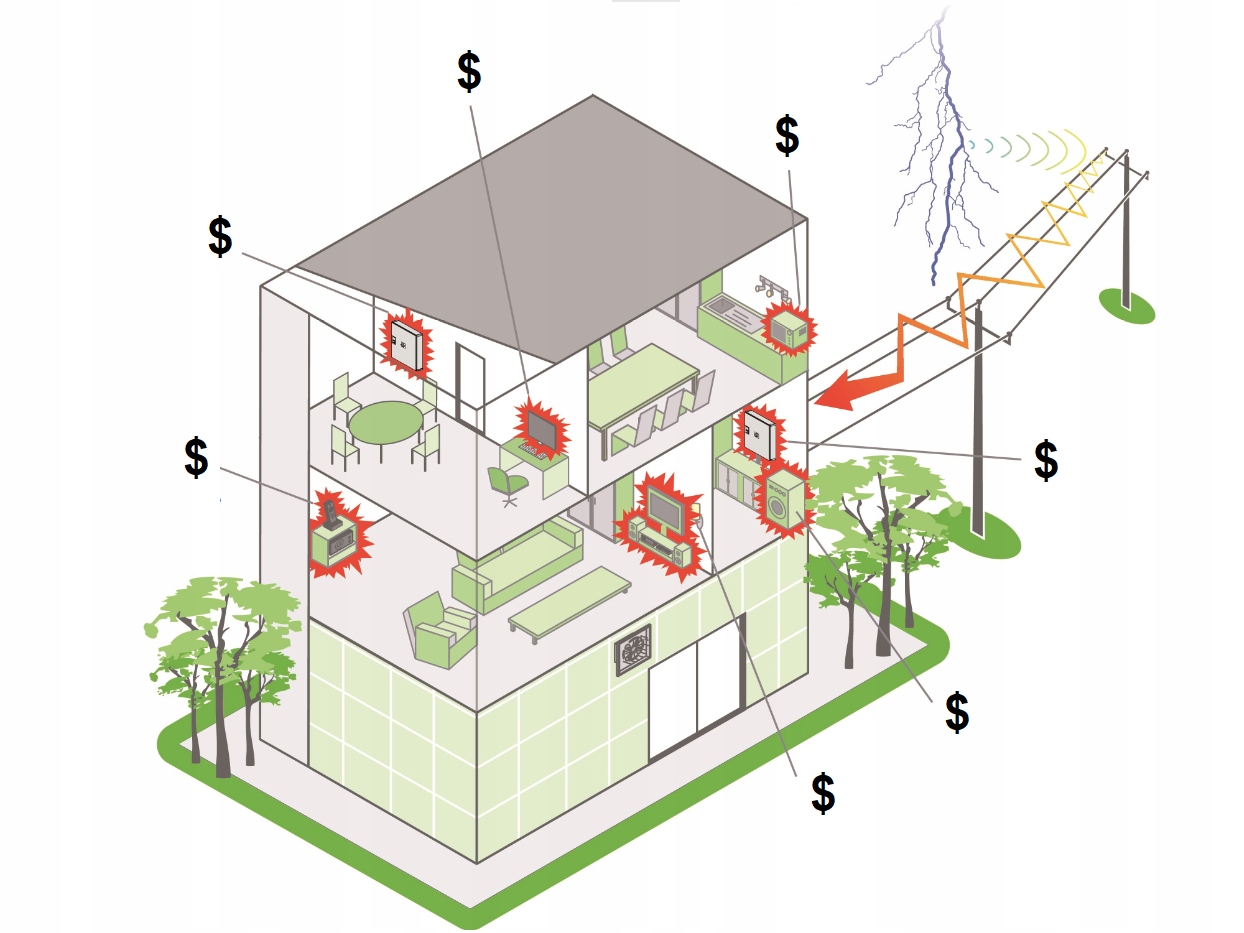

    Удары молний вызывают большое количество пожаров, часто в сельскохозяйственных районах (разрушая или повреждая дома). Разряды молнии также повреждают электрические или электронные системы устройств, в частности: электрические и электронные устройства, устройства вентиляции, рекуперации тепла и кондиционирования воздуха, электронику и бытовую технику, как в жилых, так и в промышленных зданиях.

    Стоимость Ремонт повреждений, вызванных разрядом, часто бывает высоким.

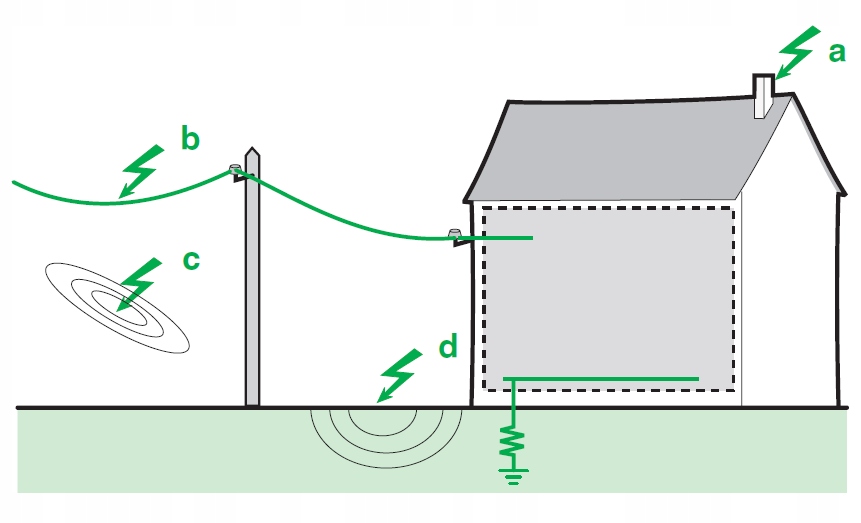

    Удары молнии могут повлиять на работу электрических (и/или) электронных систем в зданиях двумя способами:

    1. в результате прямого попадания молнии в здание, случай

    а) на рисунке

    2. из-за воздействия близлежащих ударов молний:

    б) - Молния может поразить наземные линии электропередачи, ведущие к зданию.

    Волна может распространиться на несколько километров от места удара.

    Волна может распространиться на несколько километров от места удара.

    p>

    в) - Молния может ударить вблизи линий электропередач

    Электромагнитное излучение, генерируемое током молнии, наводит токи и скачки напряжения в сети электроснабжения.

    d ) - Молния может ударить вблизи здания. Потенциал земли вокруг точки удара возрастает до опасных значений.

    Во всех случаях последствия для электроустановок и сооружений могут быть серьезными.

    Описание подсерии

    Acti 9 iPF и iPRD

    Ограничители перенапряжения Acti 9, используемые для защиты электроустановок и устройств от коммутационных и наведенных перенапряжений, а также воздействия прямой молнии разряды.

    Преимущества

    Уникальные особенности ограничителей перенапряжения Acti 9 iPF и iPR типа 2 для монтажа на DIN-рейке обеспечивают полную безопасность и повышенную непрерывность электропитания

    • Изоляция класса II: обеспечение безопасности обслуживающего и неквалифицированного персонала.
    • VISI-TRIP: быстрое обнаружение помех на выходах ограничителей перенапряжения типа 2 и сокращение времени вмешательства.
    • Максимальный ток разряда: от 8 до 65 кА.
    • Комбинация ограничителя перенапряжения/разъединителя сертифицирована на выдерживаемый ток короткого замыкания Isc до 50 кА (IEC 61643-11 + A11, версия 2007 г.).
    • Максимальное длительное рабочее напряжение, Uc = 340, 460 В.
    • Подходит для всех систем сетевого заземления: TT, TN-S, TN-C, IT.
    • Стационарный или вставной ограничитель перенапряжения.
    • Многополюсное устройство или однополюсное устройство для подключения.
    • Контакты для дистанционной индикации износа.

    Преимущества:

    Эффективность, которую вы заслуживаете

    p>

    Повышение непрерывности и безопасности электропитания благодаря:

    • сертифицированная координация с разъединителями,
    • сила соединения,
    • удаленная информация о состоянии устройства, защита - Презентация приложения:
    • Защита электроустановки в промышленном и общем строительстве от кондуктивных и наведенных перенапряжений, вызванных непрямыми грозовыми разрядами.
    • Применение в жилом, промышленном и общем строительстве.
