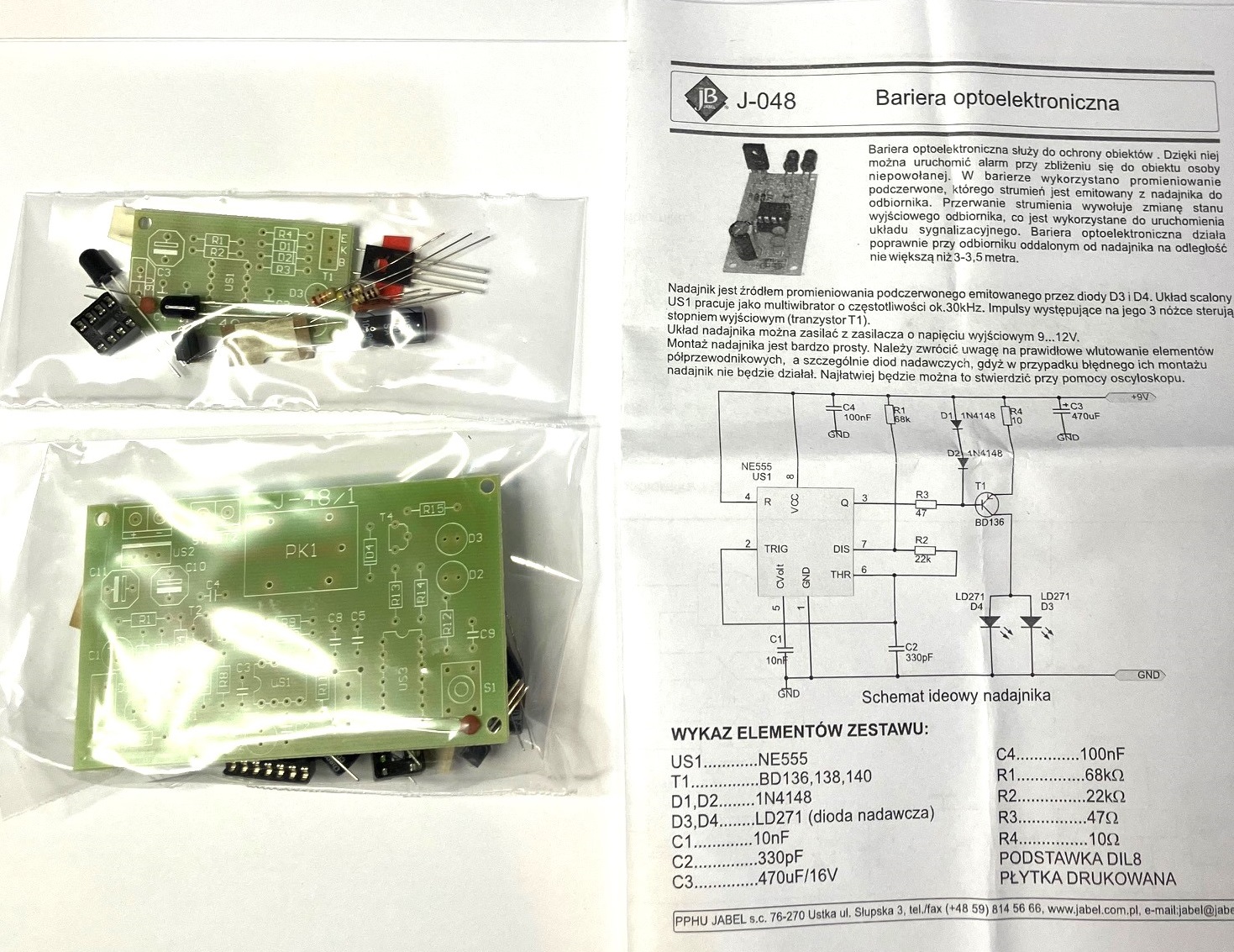

Оптоэлектронный барьер

для защиты объектов

при самостоятельной сборке, пайке.

Промежуточная система в сборке.

Время сборки 90 минут.

Активный инфракрасный трек, идеально подходит для охраны помещений и объектов (защита дверей и окон).

Система имеет звуковую сигнализацию и реле, позволяющие взаимодействовать с любым ПКП, включать свет или мощную сирену.

Питание передатчика 9-12В/100мА, приемника 12В/50мА.

Размеры платы приемника 60х50, передатчик 35х28мм.

Оптико-электронный барьер используется для защиты объектов. Благодаря этому

вы можете включить сигнализацию при приближении к объекту постороннего лица

. Барьер использует инфракрасное излучение, поток которого излучается от передатчика к

приемнику. Прерывание потока вызывает изменение состояния выхода приемника, который используется для запуска системы сигнализации. Оптоэлектронный барьер работает

корректно, когда приемник расположен на расстоянии не более 3-3,5 метров от передатчика.

Передатчик является источником инфракрасного излучения, излучаемого диодами Д3 и Д4. Интегральная схема УС1 работает как мультивибратор с частотой примерно 30 кГц. Импульсы, возникающие на его 3-м выводе, управляют

выходным каскадом (транзистор Т1). Система передатчика может питаться от блока питания с выходным напряжением 9...12В.

Наборы

высочайшего качества, разработанные

и изготовленные

в Польше.

Инструкция:

Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку; их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
