OptimaGSM-D9M ОСНОВНАЯ ПЛАТА ПАНЕЛЬ УПРАВЛЕНИЯ СИГНАЛИЗАЦИЯМИ 8-40 ЛИНИИ GSM МОДУЛЬ DIN ROPAM

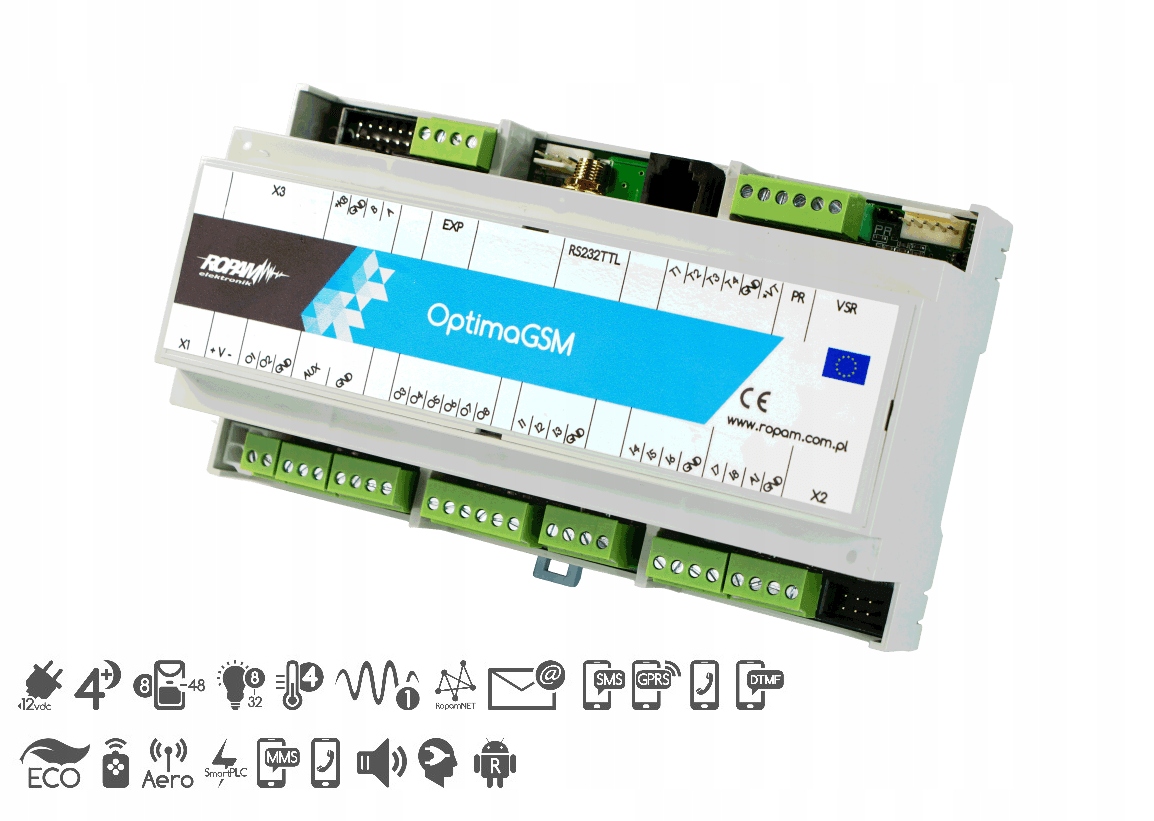

Панель управления сигнализацией OptimaGSM-D9M Ropam

OptimaGSM-D9M - Модульная контрольная панель сигнализации, предназначенная для реализации системы охранной сигнализации в частных домах и на небольших предприятиях. Надежный и функциональный, он может использоваться для реализации продвинутых и специализированных систем.

К его характерным особенностям относятся:

• Конструкция на базе процессора MIPS M4K с операционной системой реального времени
• Встроенный GSM-модуль для оповещения и дистанционного управления системой
• Встроенный антенный разъем SMA
• Корпус, допускающий монтаж на рейку DIN 9 мм
• 4 таймера с возможностью выбора годового, ежемесячного, еженедельного, ежедневного и постоянного режима
• Удаленное управление системой с помощью приложения RopamDroid для мобильных устройств
• Поддержка 4 зон и до 32 пользователей
• Память на 10 000 событий
• 8 НО/НЗ входов, обеспечивающих взаимодействие с любыми сигнализаторами тревоги
• 2 сильноточных выходы (1 А) и 6 слаботочных выходов (100 мА).
• Поддержка технологии SmartPLC, обеспечивающей передачу данных по силовым кабелям переменного тока 230 В.
• Взаимодействие с многочисленными модулями, расширяющими функциональные возможности системы охранной сигнализации.
• Взаимодействие с устройствами беспроводной системы Ropam Aero.

Технические параметры:

• Количество входов 8
• Макс. количество входов 32
• Зон 4
• Сильноточные выходы 2
• Слаботочные выходы 6
• Макс. количество выходов 32
• Таймеры 4
• Память событий 10000
• Макс. количество пользователей 32
• Встроенный модуль GSM ДА
• Автоматическое управление ДА
• Параметры линии NO, NC, EOL, 2EOL/NO, 2EOL/NC
• Питание постоянного тока 12 В
• Дистанционное управление ДА
• Сертификат EN50131 Grade 2

Модульность

Настройте систему под свои требования

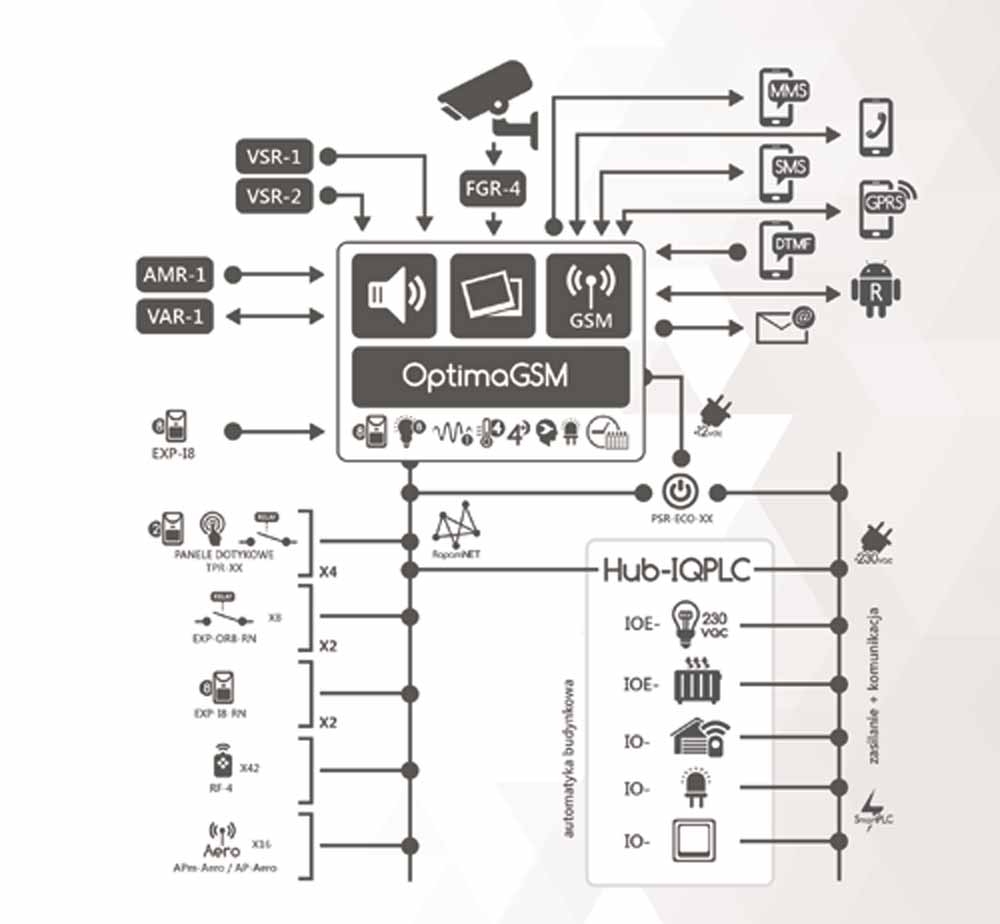

OptimaGSM-D9M — это модульная панель управления, которую можно расширить множеством дополнительных элементов. Использование внешних модулей увеличивает функциональность ПКП и позволяет реализовать множество нестандартных решений.

Взаимодействующие устройства:

• VAR-1 - Модуль, используемый для интеграции системы охранной сигнализации с видеодомофоном.
• ВСР-2 - Синтезатор речи для передачи речевой информации о конкретном событии (макс. 16 сообщений)
• АМР-1 - Аудиомодуль для подслушивания и проверки тревоги
• РФ-4 - Радиоконтроллер, обеспечивающий работу выходов и управление режимом охраны системы
• TSR-1 - Датчик температуры, обеспечивающий реализацию функции термостата
• EXP-I8 / EXP-I8-RN-xxx - Расширители входов
• EXP-O8R-RN-xxx - Расширитель выходов

Зоны ПКП

Поддержка любых извещателей

ППКОП имеет 8 проводных входов, что позволяет взаимодействовать практически с любыми извещателями типа NO/NC. Например, к нему можно подключить любой датчик движения любого производителя.

Панель управления поддерживает классические конфигурации входов:

• 2EOL/NC
• 2EOL/NO
• EOL
• NC
• NO

С помощью соответствующих расширителей (EXP-I8-xxx) можно увеличить количество входов. Optima может поддерживать максимум 32 НО/НЗ входа.

Выходы панели управления

Поддержка устройств автоматизации

OptimaGSM-D9M имеет 8 проводных выходов, обеспечивающих подключение внешних устройств автоматизации, сигнализаторов и т.п.:

2 сильноточных выхода (12 В постоянного тока / 1 А), используемых для управления элементами с большой мощностью потребление. Их можно использовать для запуска, например. сирены сигнализации

6 слаботочных выходов (100 мА) для срабатывания реле

С помощью расширителей INT-O8R-RN-xxx количество выходов можно увеличить до 32.

4 зоны/32 пользователя

Поддержка небольших коммерческих объектов

OptimaGSM-D9M позволяет отдельные 4 отдельные зоны и поддержка до 32 пользователей (администратор + 31 пользователь). Каждому из них могут быть присвоены индивидуальные полномочия, определяющие возможность манипулирования системой.

GSM-модуль

Оповещение и удаленное управление

Панель управления оснащена GSM-модулем, позволяющим осуществлять уведомления и удаленное управление системой.

Виды уведомлений:

• SMS – независимо настраиваемые сообщения, соответствующие каждому событию в системе. система
• MMS — графические сообщения от встроенных камер видеонаблюдения или видеодомофона.
• VOICE/CLIP — голосовой вызов при правильно определенных событиях в системе.

Большим преимуществом встроенного GSM-модуля является функция ПОМЕХ. После обнаружения заклинивания модуля он активирует один из выходов и сохраняет это событие в памяти.

SmartPLC

Управление автоматикой здания

Самым интересным решением, используемым в ПКП OptimaGSM, является технология SmartPLC – она использует низковольтные линии электропередачи в качестве коммуникационной шины для контроля и управления автоматикой здания. Это чрезвычайно удобное решение, исключающее необходимость прокладки новых кабелей для передачи информационного сигнала.

Система Aero

Поддержка беспроводных устройств

Дополнительным преимуществом ПКП является его взаимодействие с беспроводными устройствами системы Aero. Это оказывается чрезвычайно полезно, когда мы хотим расширить систему дополнительными детекторами и не можем проложить дополнительные кабели. OptimaGSM может работать с 16 устройствами Aero.

Дин-держатель

Удобная установка блока питания

Модель помещена в специальный корпус, позволяющий установку на DIN-рейку 9 мм. Это неоценимое преимущество при использовании панели управления для включения/выключения различных электроприборов – держатель DIN обеспечивает удобную установку непосредственно в электрощит.

Взаимодействующие внешние панели

Простота эксплуатации системы

К панели управления можно подключить 4 внешние панели серии TPR-xxx. С их уровня можно полноценно управлять системой и даже изменять рабочие параметры.

Взаимодействующие мониторы:

• TPR-1-O
• TPR-2W-O
• TPR-2B-O
• TPR-1F-O

MIPS M4K

Стабильные параметры работы и надежность

OptimaGSM-D9M базируется на 32-битном процессоре MIPS M4K с операционной системой реального времени (RTOS) – они гарантируют надежность, высокую производительность и очень короткое время отклика. В панели управления также имеется мастер логики, позволяющий создавать расширенные логические, арифметические функции и счетчики:

20 независимых логических условий, таких как Если... Тогда... Иначе

20 реле времени для реализации временных и логических функций

Дополнительные возможности панели управления:

• Антенный разъем SMA
• 4 таймера с выбором режима: годовой, месячный, еженедельный, ежедневный и постоянное
• Приложение RopamDroid, позволяющее управлять системой с мобильных устройств.
• Память на 10 000 событий.
• Часы RTC с календарем.
