Усиленный орбитрол с валом и ниппелями

КОД SKRAW MET: [7115]

Производитель: SM-G (SKRAW MET GROUP)

Тип: OSPC - ВКЛ (НОРМАЛЬНО ОТКРЫТЫЙ)

Вал: 16/32-12-30°

Геометрический объем: 80 см3/об

Orbitrol 80 ON (OPEN NORMALY - нормально открытый) - когда руль не меняет положения, масло свободно движется в системе орбитрола и течет через обратку, попадая в бачок. Благодаря этому насос разгружается во время работы.

Преимущества наших орбитролов:

- Точно изготовленная конструкция, обеспечивающая отсутствие протечек, легкую и плавную работу - работает даже при сильной нагрузке нагруженная ось

- Каждый орбитрол имеет следующие соединения: P, T, R, L, что обеспечивает правильное подключение к системе

- Позволяет управлять автомобилем при буксировке, даже на случай поломки трактора (например, насоса)

В комплект входят:

• Orbitrol OSPC 80см3 ВКЛ.
• Рулевой вал 320 мм
• 4x Прямое соединение - ниппель G1/2 - M18

Применение:

Orbitrol предназначен для управления гидравлической системой рулевого управления сельскохозяйственных тракторов, экскаваторов, комбайнов, вилочных погрузчиков и строительных машин.

Идеально подходит для машин и устройств с гидравлическим приводом.< /п>

УРСУС: С-330, С-360, С-360-3П, 3512, 3502

ЗЕТОР: 5211, 7211, 7045 , 7245

CASE IH AVJ: 55, 60, 70, JX 55, 60, 65, 70, 75, 80, 85, 90, 95, VJ 60, 70, 80

НЬЮ-ГОЛЛАНДИЯ TD: 5040, 5050, 55D, 60D, 65D, 70D, 75D, 80D, 85D, 90D, 95D

МАССИ ФЕРГЮСОН: 230, 240, 253, 255, 261, 263, 340, 342, 350, 352, 355, 360, 362, 365, 372, 375, 382, ​​390, 396, 398, 399 , 265, 275, 3275E, 285, 290, 290E, 298, 375E, 390E, 675, 690, 698, 698T, 699

CLAAS CELTIS: 426RA, 426RC, 426RX , 436RC , 436RX, 446RA, 446RC, 446RX, 456RA, 456RC, 456RX

МТЗ:80, 82, Т-25

ФИАТ : 55-46, 60-46, 65-46, 55-56, 60-56, 65-56, 70-56, 55-66, 60-66, 65-66, 70-66, 80 -66, 55-88, 60-88, 65-88, 70-88, 80-88, 55-90, 60-90, 65-90, 70-90, 80-90, 90-90, 100-90 , 110-90, 60-93, 65-93, 60-94, 65-94, F100, 110, 130

RENAULT: 58-32ME, 58-32MA, 58-32МС, 58-32MX, 75-32TX, 75-34TX, 85-32TX, 85-34TX, 90-32TX, 90-34TX, 650MI, 750MI, 754MI, 850MI, 854MI, 900MI, 904MI, 950MI, 954MI, 1032-54TS, 103-54TX, 103-54TE, 103-54TA, 106-54TS, 106-54TX, 106-54TE, 106-54TA

RENAULT CERGOS:330, 340, 350, 345, 355

RENAULT CERES:65, 70, 70X, 75, 75X, 85, 85X, 95, 95X, 310, 320, 320X, 330, 330X, 340, 340X, 325X, 335X, 345X, 355X

Технические характеристики:

Геометрический объем: 80 см3/об

Рекомендуемый расход масла в системе: 6–10 л/мин.

Внутренняя резьба (P, T, R, L): G1/2" BSP

Внутренняя резьба (рядом с разъемами подключения): M10

Крепление на рулевой колонке: 4 винта M10 — 16 мм

Количество насечек на каждую вал: 12z

Наружный диаметр вала: 15/20 мм

Регулировка клапана:

• перелив: 160 бар
• удар: 240 бар

Материал: чугун

ДЛИННЫЙ ОРБИТРОЛЬНЫЙ ВАЛ, ДЛИНА 320 мм

Применение:

Широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широко понимаемой промышленности.

Вал подходит ко всем типам орбитролов (ON, CN, LS).

Применяется в сельскохозяйственных машинах С-385.

Технические данные:

Количество резцов на конце вала: 12

Ширина фрезерованного кончика: 20 мм

Общая длина стержня: 320 мм

Ширина гладкого кончика: 25 мм

Длина гладкого кончика: 33 мм

Диаметр отверстия: Φ10 мм

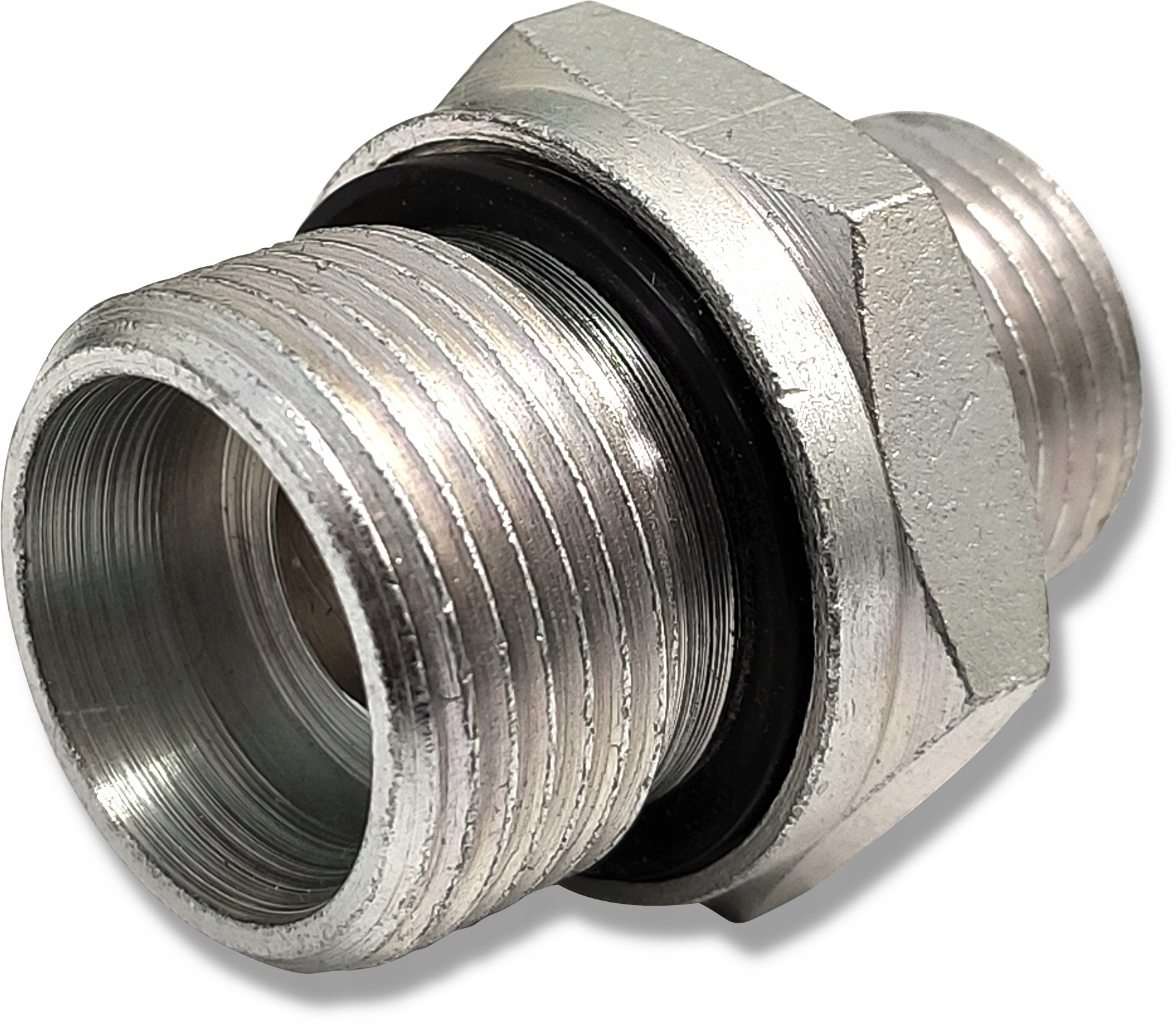

ПРЯМОЕ ГИДРАВЛИЧЕСКОЕ СОЕДИНЕНИЕ, НИППЕЛЬ G1/2" M18

Приложение:

Гидравлическое соединение идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Используется для соединения основных компонентов гидравлической системы с помощью гидравлических линий.

Со стороны подключения имеется прокладка ED, полностью герметизирующая систему.

Другая сторона отвечает за подсоединение гидравлической трубы или колена. Герметизация происходит после затяжки соединений на самоуплотняющемся конусе. Это обеспечивает полную герметизацию системы.

Соединение предназначено для ввинчивания в корпус. Его нельзя использовать для соединения двух гидравлических линий. Для этого используются разъемы, доступные на других аукционах.

Технические характеристики:

• Угол зажимного конуса: 24° (типично для польского стандарта)
• Общая длина H: 34,5 мм< /li>
• Номинальный диаметр прохода: 10 мм
• Резьба G1 со стороны корпуса: наружная дюйм 1/2"
• Резьба М2 со стороны кабеля: внешняя метрическая 18x1,5
• Версия подключения: легкая
• Номинальное давление: 180 бар
• Максимальное давление: 230 бар
• Тип жидкости: гидравлическое масло

Материал:

сварная сталь, оцинкованная, коррозионностойкий
