Электронное мини-пианино

Орган

самостоятельная сборка

требуется пайка.

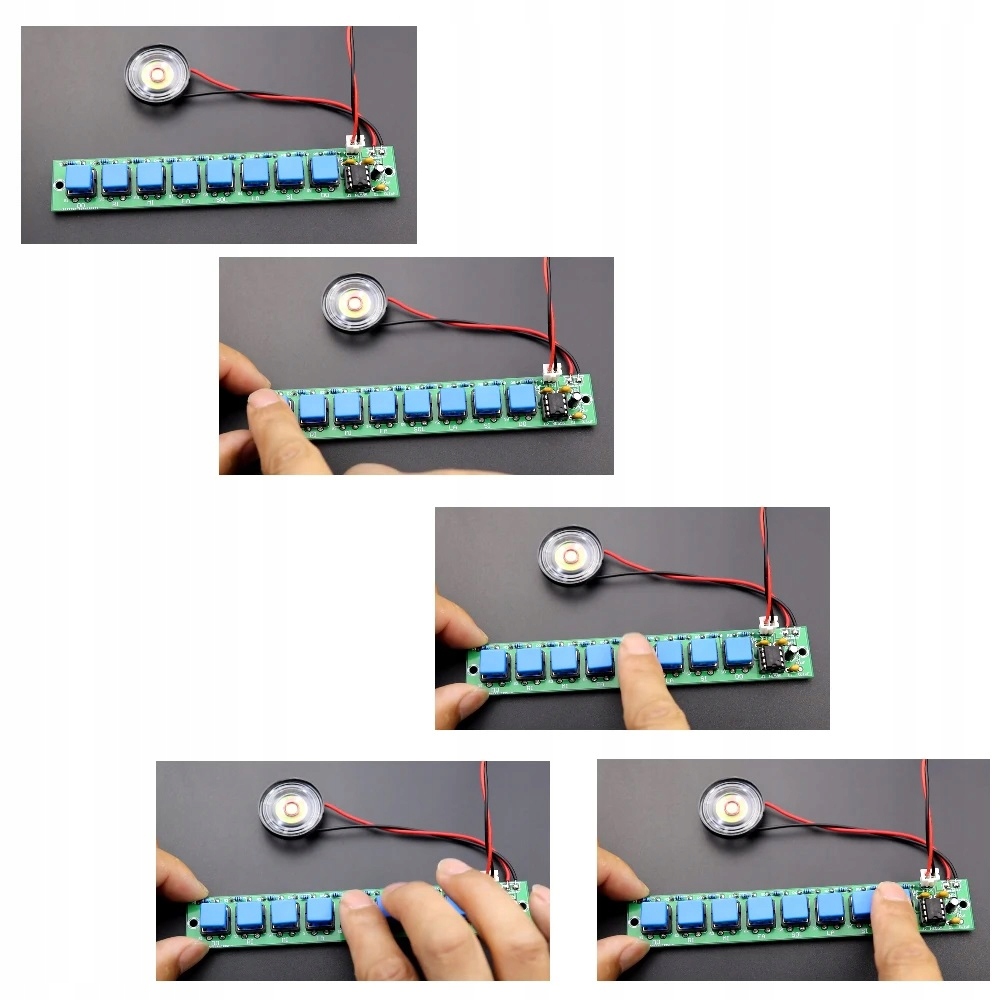

Каждая клавиша генерирует соответствующий тон, воспроизводимый динамиком .

Легкая сборка, 1 час.

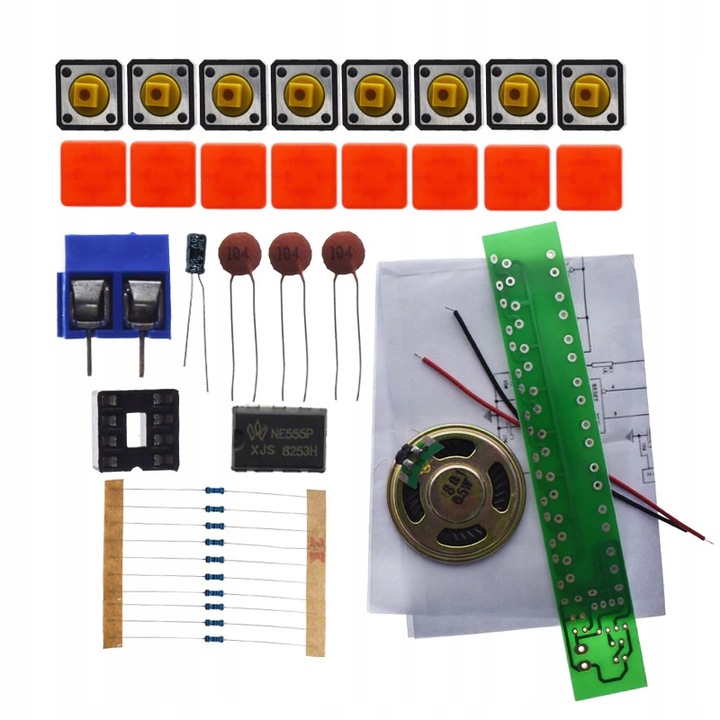

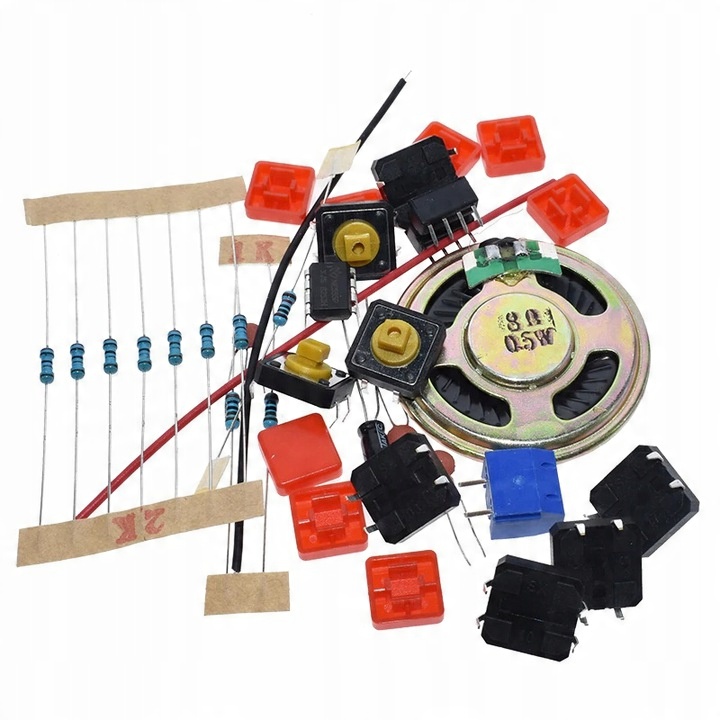

В комплект входят все элементы, необходимые

для сборки системы.

Напряжение питания 3В - 12В

Резистор 2 кОм: R1, R2, R3, R4, R5, R6, R7, R8, R9

Монолитный конденсатор 0,1 мкФ: C1, C2, C3

Электролитический конденсатор 10 мкФ : C4

2P разъем: питание

12*12 сенсорных переключателей: S1, S2, S3, S4, S5, S6, S7, S8

12* Крышка сенсорного переключателя на 12 шт. (синяя или красная) x8

NE555: U2

8-контактная розетка: U2

Маленький динамик: LS1

Акустический кабель x2

Размер печатной платы: 140x22 мм

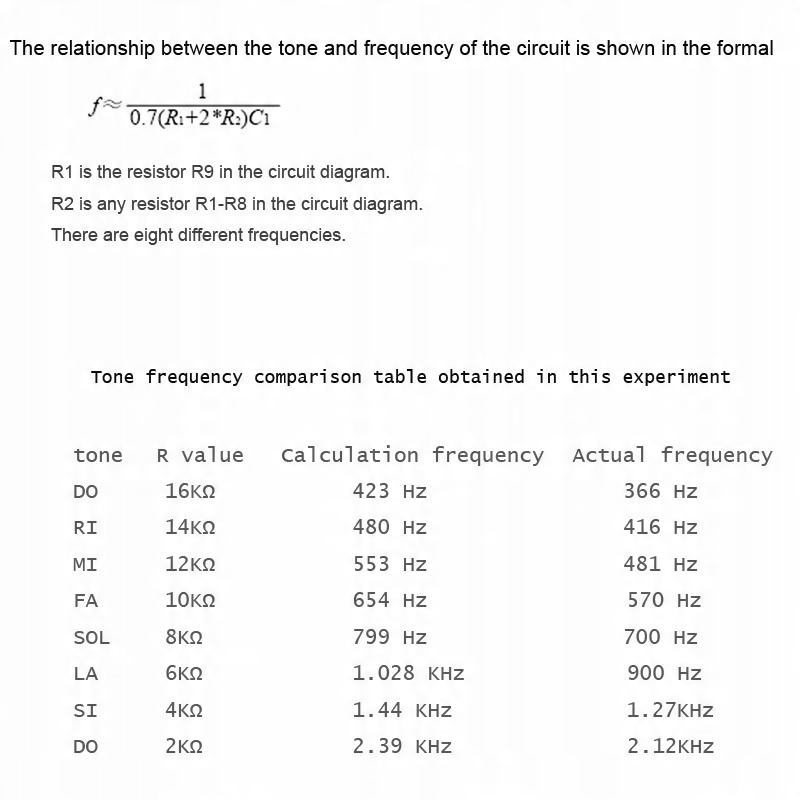

Кроме того, объяснение того, как работает система и

получение соответствующих тонов с помощью

использования резисторов.

Инструкция:

Системы имеют схему сборки, напечатанную на плате. Необходимо обратить внимание на полярность в случае таких компонентов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
