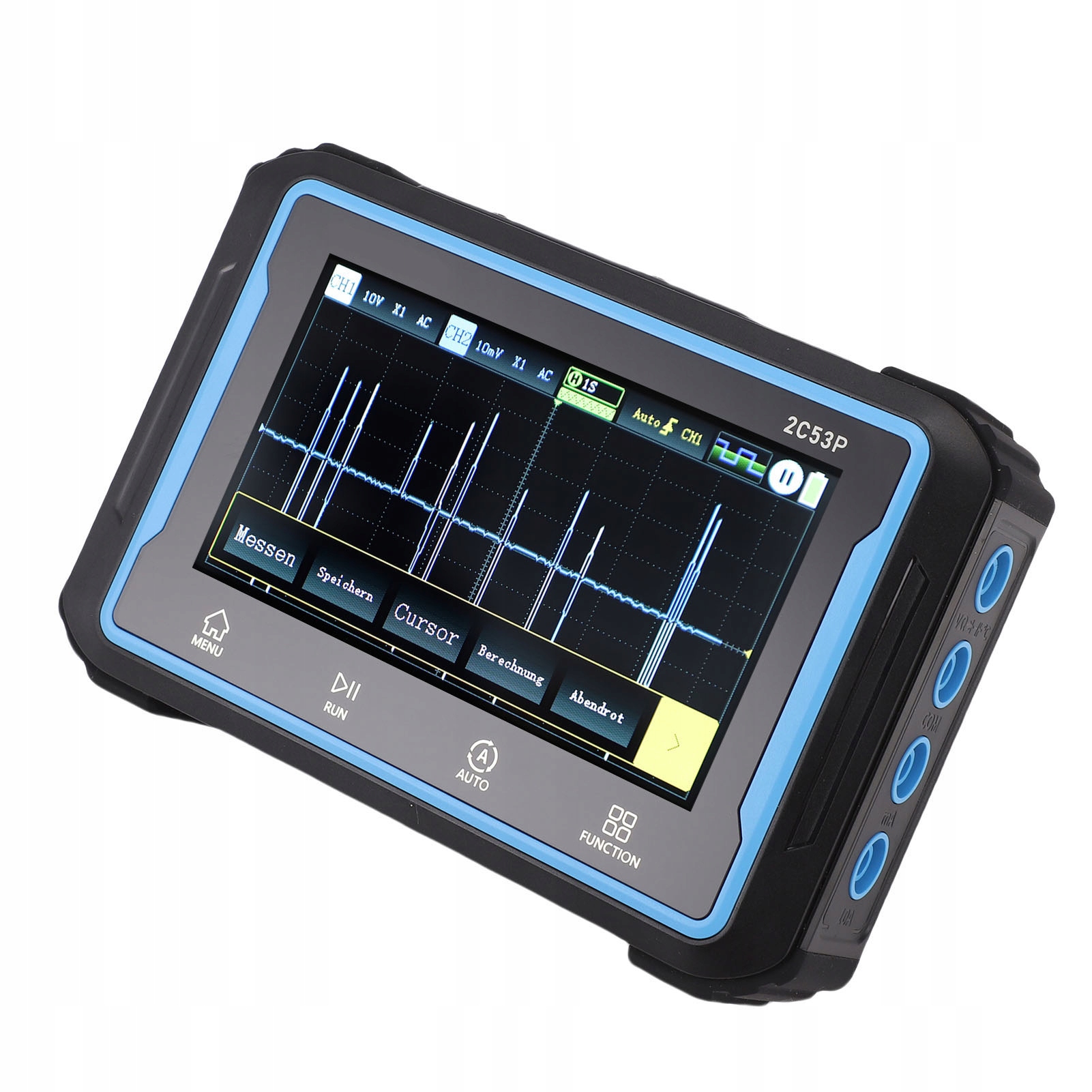

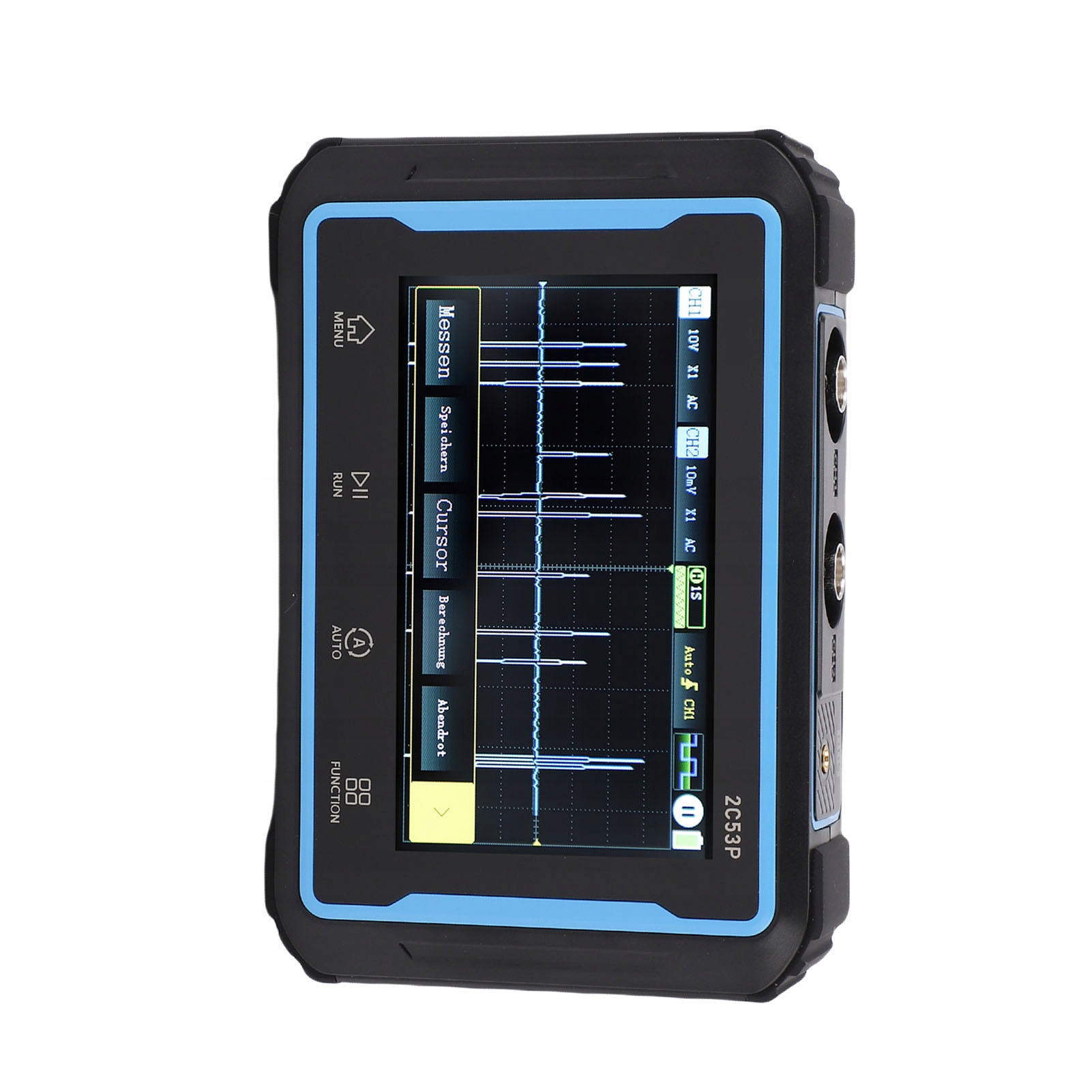

Осциллограф-мультиметр Генератор DDS 2 канала, полоса пропускания 50 МГц W5

Функция:

1. Дизайн 3 в 1. Этот осциллограф и генератор сигналов имеет дизайн 3 в 1, полную функциональность и высокое удобство использования. Это двухканальный цифровой осциллограф «3-в-1» для сферы технического обслуживания и исследований и разработок. Устройство имеет три основные функции: осциллограф, мультиметр и генератор сигналов.

2. Хорошая производительность: этот портативный осциллограф-мультиметр использует аппаратную архитектуру FPGA, MCU и ADC с частотой дискретизации 250 MS/s, аналоговой полосой пропускания 50 МГц, встроенным модулем защиты от высокого напряжения, максимальной поддержкой измерения пикового напряжения ± 400 В; Поддерживает сохранение и просмотр скриншотов сигналов, что удобно для вторичного анализа.

3. Многофункциональность: этот генератор сигналов осциллографа DDS является многофункциональным, имеет 4 с половиной цифры 19999 истинных среднеквадратичных значений, поддерживает измерения напряжения и тока переменного и постоянного тока, емкости, сопротивления, диодов, включения и выключения, а также измерения температуры, что делает его идеальным многофункциональным измерителем для заводов, школ, любителей или домашнего использования.

4. Встроенный генератор сигналов DDS. Этот портативный осциллограф и генератор сигналов DDS имеет встроенный генератор функциональных сигналов DDS, который выводит 12 видов функциональных сигналов. Максимальная выходная мощность генератора сигналов — 10 МГц, шаг — 1 Гц. Выходную частоту, амплитуду и рабочий цикл можно регулировать.

5. Простота в использовании: этот генератор DDS с осциллографом-мультиметром использует 4,3-дюймовый сенсорный экран с разрешением 480 x 272, встроенную литиевую батарею емкостью 4000 мАч и время работы в режиме ожидания до 4 часов. Он предоставляет пользователям все больше практичных функций при компактном размере и в то же время отличается хорошей портативностью.

Спецификация:

• Тип изделия: генератор DDS с осциллографом и мультиметром.
• Материал: ABS.
• Экран: разрешение 480 x 272.
• Подсветка: регулируемая яркость подсветки.
• Источник питания: тип C (5 В, 2 А).
• Аккумулятор: литиевая батарея 1 x 4000 мАч. (входит в комплект)
• Языки: английский, китайский, русский, японский, испанский, португальский, немецкий, корейский.
• Параметры осциллографа:
• Каналы: два канала.
• Частота дискретизации в реальном времени: 250 Мвыб./с.
• Диапазон временной развертки: 10 нс/дел-10 с/дел.
• Режим отображения сигнала: YT, (положительный, отрицательный)
• Объем памяти: 13 МБ
• Пропускная способность: 50 МГц
• Глубина памяти: до 64 КБ
• Чувствительность по вертикали: 10 мВ/дел-10 В/дел
• Разрешение по вертикали: 8 бит
• Ограничение полосы пропускания: 20 МГц
• Вход соединения: переменный ток, Постоянный ток.
• Пиковое напряжение: ± 400 В.
• Режим запуска: автоматический, нормальный, одиночный.
• Данные измерений: цикл, частота, размах, максимум, минимум, среднее значение, среднеквадратичное значение, амплитуда, рабочий цикл, длительность импульса.
• Параметры генератора сигналов:
• Выходная частота различных форм сигналов: синусоидальная волна: 10 МГц, другое. форма волны: 5 МГц
• Частота пробуждения: 0–10 МГц
• Амплитуда волны: 0,1–3,0 В
• Прямоугольный рабочий цикл: 0–100 %
• Параметры мультиметра:
• Функции: Диапазоны
• Напряжение постоянного тока: 1,9999 В, 19,999 В, 199,99 В, 1000,0 В.
• Напряжение переменного тока: 1,9999 В, 19,999 В, 199,99 В, 750,0 В.
• Постоянный ток: 19,999 мА, 199,99 мА, 1,9999 А, 9,999 А.
• Переменный ток: 19,999 мА, 199,99 мА, 1,9999 А, 9,999 А
• Сопротивление: 19,999 МОм2, 1,9999 МОм, 199,99 КОм, 19,999 КОм, 1,9999 КОм, 199,99 МОм
• Емкость: 999,9 мкФ, 99,99 мкФ, 9,999 мкФ, 999,9 нФ, 99,99 нФ, 9,999 нФ, 9,999 мФ, 99,99 мФ
• Температура: -55–1300 ℃ / -67–2372 ℉
• Диод или целостность: поддержка

Как использовать:

• Снимите генератор DDS с осциллографа и мультиметра и включите его. Теперь можешь идти.

Список упаковки:

• 1 осциллограф-мультиметр
• 2 пробника P6100
• 11 аксессуаров для пробников
• 2 тестовых ручки
• 1 кабель с зажимом «крокодил»
• 1 USB-кабель
• 2 отрицательных кабеля
• 2 руководства
