Осцилограф PC USB 6022BL, смуга пропускання 20 МГц,
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 99
Просматривая «Осцилограф PC USB 6022BL, смуга пропускання 20 МГц,» данный товар из каталога «Диагностические интерфейсы», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Функция:
1. Превосходный промышленный дизайн, который не только красив и великолепен, но и значительно повышает твердость поверхности алюминиевого сплава, обладает хорошей термостойкостью и высокой износостойкостью.
2. 16-канальный логический анализатор, 2-канальный осциллограф
3. Высокая производительность, выборка в реальном времени 48 Мвыб/с, глубина памяти 1 МБ/канал
4. Стандартный USB-интерфейс XITM, который можно легко вставить в USB-футляр XITM для создания комбинированного инструмента.
5. К одному компьютеру можно подключить несколько осциллографов и канал можно легко расширить
Спецификация:
- Особенности:
- Отличный промышленный дизайн, который не только красив и великолепен, но также значительно увеличивает твердость поверхности алюминиевого сплава и хорошо нагревается. устойчивость и высокая износостойкость.
- 16-канальный логический анализатор, 2-канальный осциллограф.
- Высокая производительность, выборка в реальном времени 48 Мвыб/с, глубина памяти 1 МБ/канал.
- li>
- Стандартный USB-интерфейс XITM, который можно легко вставить в USB-футляр XITM, образуя комбинированный инструмент.
- Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании. >
- Подходит для ноутбуков, средств обслуживания линейки продуктов, легко используется в бизнесе.
- Малый размер, легко носить с собой.
- Операционная система: для Windows 8, для Windows 7, для Windows NT, для Windows 2000, для Windows XP, VISTA.
- Более 20 видов функций измерения, регулировка яркости, инвертирование, сложение, вычитание, умножение, деление, диаграмма XY.
- Данные о форме сигнала можно отправлять в Excel, JPG/BMP в зависимости от времени и напряжения.
- Анализ частотного спектра БПФ.
- К одному компьютеру можно подключить несколько осциллографов, и канал может легко расширяется.
- Обеспечьте вторичное развитие.
- Технические данные:
- Model6022BL
- Функции осциллографа
- 20 Полоса пропускания МГц
- li>
- Канал 2 (цифровой) + 16 (логический)
- Частота дискретизации 48 Мвыб/с
- Глубина памяти 1 МБ
- Время нарастания 17,5 нс
- Погрешность временной развертки ± 50 ppm
- Диапазон временной развертки 4 нс/дел-1ч/дел (шаг 1-2-4)
- Входное сопротивление 1 МОм, 25 пФ
- Входная чувствительность 20 мВ/дел–5 В/дел
- Разрешение по вертикали 8 бит
- Диапазон вертикального положения 20 мВ ~ 5 В/дел x1 датчик; Зонд 200 мВ ~ 50 В/дел x10; Зонд 2В ~ 500В/дел x100; Пробник 20 В ~ 5 кВ/дел x 1000
- Погрешность по постоянному току 3 %
- Ограниченная полоса пропускания 20 МГц
- Тип триггера: фронтальный, альтернативный
- Источник триггера: канал 1 , CH2
- Math+,-,x,/,FFT, Invert
- Измерение курсораПоперечное, трассировочное, горизонтальное, вертикальное
- Автоматическое измерениеVpp, Vamp, Vmax, Vmin , Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Частота, Период, Время нарастания, Время спада, Положительная ширина, Отрицательная ширина, Рабочий цикл
- Функции логического анализатора
- Канал 16
- Макс. Импеданс 1 МОм (C=7,5 пФ)
- Макс. Напряжение 0–5,5 В
- Макс. Образец 48M
- Пропускная способность 10 МГц
- Совместимый вход TTL, LVTTL, CMOS
- Глубина памяти 1M/CH
- Основные характеристики >
- Порт питания USB
- Размеры 205 x 120 x 40 мм.
- Стандартный датчик поддерживает 2 датчика.

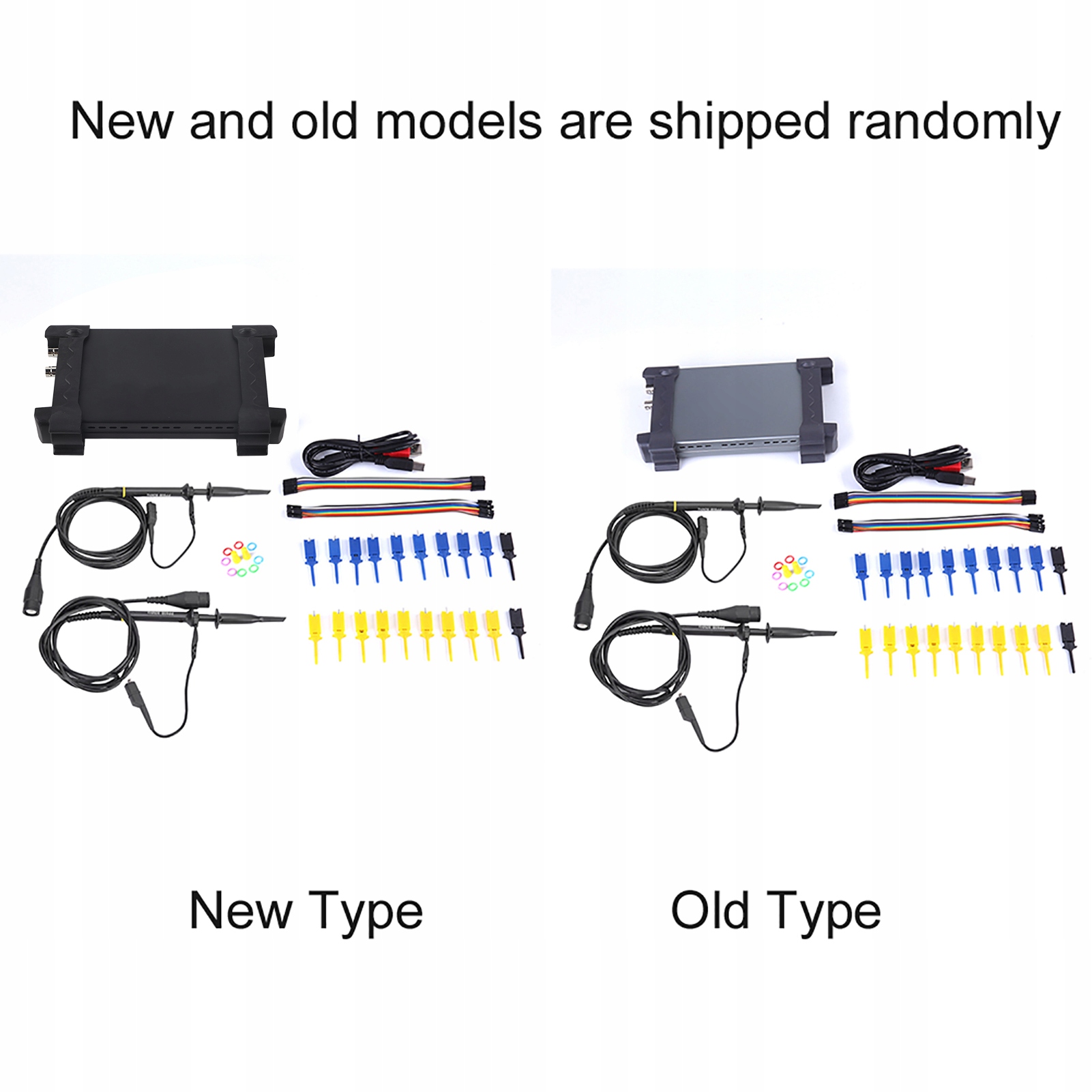

- В комплект входит:
- 1 хост
- 2 зонда PP80B
- 1 USB-кабель
- 1 набор зажимов для логического анализатора
- 2 логических анализатора указано:
- 1 компакт-диск
- 1 гарантийный ярлык
