Цифровой осциллограф SDS1104X-E, суперлюминофор 4x100 МГц

Новый четырехканальный осциллограф SIGLENT SDS1104X-E Super Phosphor с полосой пропускания 100 МГц включает два преобразователя АЦП 1 Гвыб/с и две памяти модули 14 Мбит. Когда все каналы включены, каждый канал имеет частоту дискретизации 500 Мвыб/с и стандартную длину записи 7 Мбит/с. Когда на АЦП активен только один канал, максимальная частота дискретизации составляет 1GSa/s, а максимальная длина записи — 1Mpts. Чтобы сделать устройство более простым в использовании, доступ к наиболее часто используемым функциям обеспечивается благодаря удобному дизайну передней панели.

В осциллографе SDS1104X-E используется SPO нового поколения (Super- Технология фосфорного осциллографа, которая обеспечивает превосходную точность сигнала и производительность. Минимальная чувствительность по вертикальному напряжению начинается с диапазона 500 мкВ/дел. Инновационная цифровая система запуска с высокой чувствительностью и скоростью регистрации сигналов до 400 000 кадров/с (в последовательном режиме). SDS1104X-E также использует 256-уровневый дисплей и режим отображения цветовой температуры, которого нет в других моделях этого класса. Новейшее предложение осциллографов SIGLENT поддерживает несколько режимов запуска, включая запуск по последовательной шине. Декодирование последовательной шины: IIC, SPI, UART, CAN, LIN. Модели SDS1000XE также поддерживают запись сигналов и последовательный запуск, что обеспечивает расширенную запись и анализ сигналов. Еще одним дополнением является новая функция анализа БПФ по 1 миллиону точек, которая обеспечивает SDS1000X-E очень высокое частотное разрешение при наблюдении спектров сигналов. Новый цифровой дизайн также включает в себя аппаратный сопроцессор, который обеспечивает быстрые и точные измерения без замедления сбора данных и реакции передней панели. Возможности и производительность нового SDS1000X-E от SIGLENT не могут сравниться ни с чем другим в этом ценовом классе.

технические данные:

• четырехканальный цифровой осциллограф SDS1104X-E компании Siglent
• пропускная способность: < b >100 МГц
• количество входных каналов: 4
• семплирование в реальном времени: 1GSa/s< /li >
• два АЦП

  ▶ 1 АЦП, общий для каналов 1 и 2

  ▶ 2 АЦП, общий для каналов 3 и 4

  /li >
• Скорость захвата сигналов:

  ▶ до 100 000 осциллограмм/с (обычный режим)

  ▶ 400 000 осциллограмм/с (последовательный режим)

  < /li>
• технология SPO последнего поколения
• поддерживает 256-ступенчатую градацию режимов интенсивности и цветового отображения
• длина записи в памяти: до 14 Мбит
• цифровая система запуска
• интеллектуальный триггер: фронт, наклон, ширина импульса, окно, короткий интервал, интервал, тайм-аут (Dropout), шаблон
• синхронизация и декодирование последовательной шины (стандарт), поддержка протоколов IIC, SPI, UART, RS232, CAN, LIN
• видеосинхронизация, поддержка HDTV
• li>
• низкий фоновый шум при напряжении от 500 мкВ/дел до 10 В/дел
• 10 типов горячих клавиш

  ▶ поддерживает: автоматическую настройку, настройки по умолчанию, курсоры, измерение, Режим сегментации «Прокрутка», «История», «Отображение/Сохранение», «Очистить развертку», «Масштабирование» и «Печать»

• делит максимальную длину записи на несколько сегментов (до 80 000) в соответствии с условиями запуска, указанными пользователем. , с очень небольшим сегментом мертвого времени для записи квалифицируемого события.
• история записи сигнала (History), максимальная длина записанного сигнала составляет 80 000 кадров.
• функция автоматического измерения для 38 параметров : а также статистика измерений, увеличение, стробирование, математические функции, история и справочные функции.
• БПФ 1 млн точек.
• Математические функции и функции измерения используют все выборочные точки данных (до 14 млн точек)< /li >
• математические функции (БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференцирование, квадратный корень)
• Функция «прошел/не прошел» на основе быстрого аппаратного обеспечения
• рисование Боде частотная характеристика
• поиск и навигация
• опция модуля USB AWG
• опция адаптера USB WIFI
• управление через веб-браузер
• большой цветной 7-дюймовый TFT-ЖК-дисплей с разрешением 800 x 480
• множество типов интерфейсов: USB-хост, USB-устройство (USB-TMC), LAN Pass/Fail, триггерный выход< /li>
• поддерживает команды удаленного управления SCPI
• поддерживает многоязычный дисплей и встроенную онлайн-справку

Наиболее часто используемые функции доступны с помощью 10 различных кнопок в одно касание:

◆ Автоматическая настройка

◆По умолчанию

◆Курсор

◆Измерение

◆Прокрутка

◆История

◆Сохранение

◆Очистить развертку

◆Увеличить

◆Печать

В комплект входят:

• Цифровой осциллограф SDS1104X-E
• пассивный осциллографический пробник с делителем напряжения x1/x10 = 4шт.
• Кабель USB
• шнур питания
• Краткое руководство пользователя на английском языке
• оригинальная коробка

Запись в память до 14 Мбит

Длина записи до 14 Мбит (при активном одном канале в паре), 7 Мбит/канал (активны два канала в паре) ). Используя аппаратные технологии масштабирования и максимальную длину записи до 14 Мбит/с, пользователи могут масштабироваться для захвата в течение более длительных периодов времени с более высоким разрешением и использовать функцию масштабирования, чтобы увидеть больше деталей в каждом сигнале.

256-уровневая градация интенсивности и многоцветное отображение температуры

Технология дисплея SPO обеспечивает высокую частоту обновления. Результирующая кривая с градацией интенсивности становится ярче для событий, происходящих с более высокой частотой, и тускнеет, если события происходят с более низкой частотой.

Отображение цветовой температуры аналогично функции трассировки с градацией интенсивности, но появление трассы представлены разными цветами («цветовая температура») в отличие от изменений интенсивности одного цвета. Красные цвета обозначают более частые события, а синие цвета — моменты, которые происходят часто.

Точные измерения до 14 миллионов точек

При любой настройке временной развертки осциллограф SDS1104X-E может выполнять измерения со всеми 14 миллионами точек выборки. Это обеспечивает точность измерений, а математический сопроцессор сокращает время измерения и повышает удобство использования.

Аппаратная функция «Годен/Не годен»

Осциллограф SDS1104X-E использует аппаратную функцию «Годен/Не годен», принимая до 40 000 решений «Годен/Не годен» каждую секунду. Простое создание пользовательских шаблонов, масок и тестовых таблиц обеспечивает сравнение масок отслеживания, что делает их пригодными для долгосрочного мониторинга сигналов или автоматического тестирования производственной линии.

1 млн точек БПФ

Новый математический сопроцессор позволяет осуществлять анализ БПФ входящих сигналов с использованием до 1 млн выборок на форму сигнала. Это обеспечивает высокое частотное разрешение с высокой частотой обновления. Функция БПФ также поддерживает несколько оконных функций, поэтому ее можно адаптировать к различным потребностям измерения спектра.

План Боде — это функция, позволяющая построить частотную характеристику.

Осциллограф SDS1000X-E, управляя дополнительным модулем USB-генератора AWG или другим функциональным генератором, сканирует полученную амплитудную и фазовую характеристику. На основе полученных данных измерений он рисует частотную характеристику в виде графика Боде. Он также может отображать списки результатов и экспортировать данные на USB-накопитель.

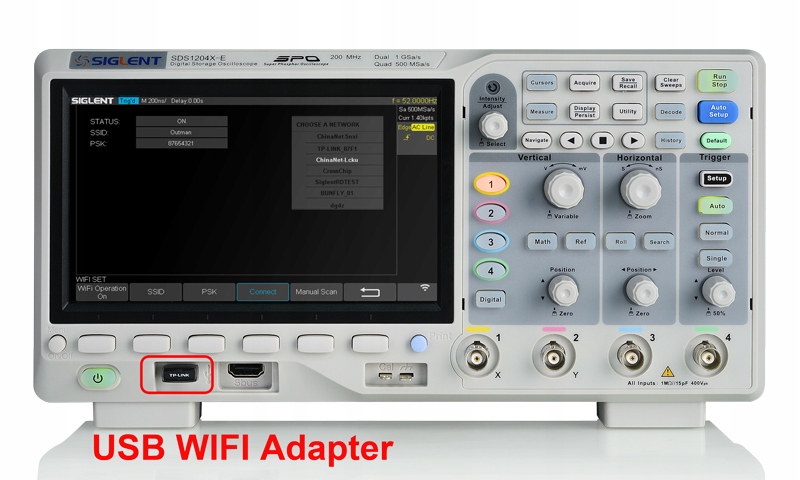

USB-адаптер WIFI (только для четырехканальной серии, опция)

Управление приборами через Wi-Fi может быть удобным и безопасным методом настройки и сбора данных. Эта новая функция работает с одобренной SIGLENT WiFi-картой и обеспечивает беспроводное управление и связь с 4 диапазонами SIGLENT. Для обеспечения работы адаптер должен быть предоставлен компанией Siglent.

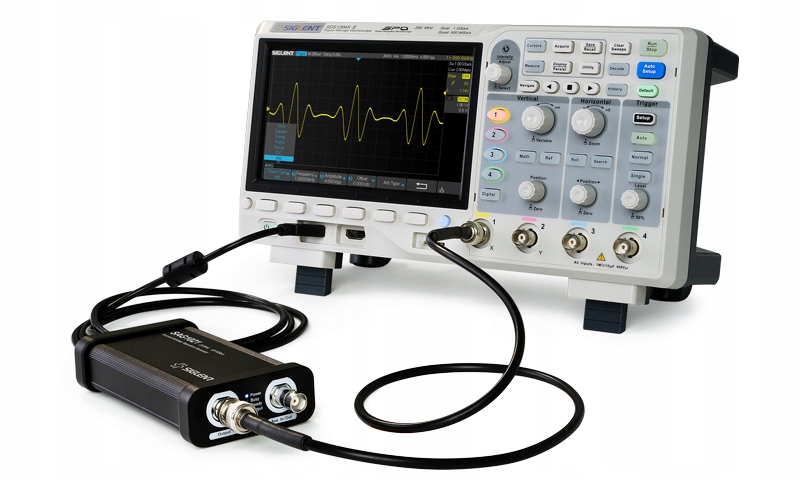

USB-модуль AWG 25 МГц (только для четырехканальной серии, опция)

Четырехканальная серия поддерживает функцию USB 25 МГц/генератор сигналов произвольной формы, который работает от USB соединение с хостом. Функции включают синусоидальные, прямоугольные, линейно-линейные, импульсные, шумовые, постоянные сигналы и 45 встроенных сигналов. Доступ к произвольным сигналам и их редактирование можно получить с помощью программного обеспечения SIGLENT EasyWave для ПК.

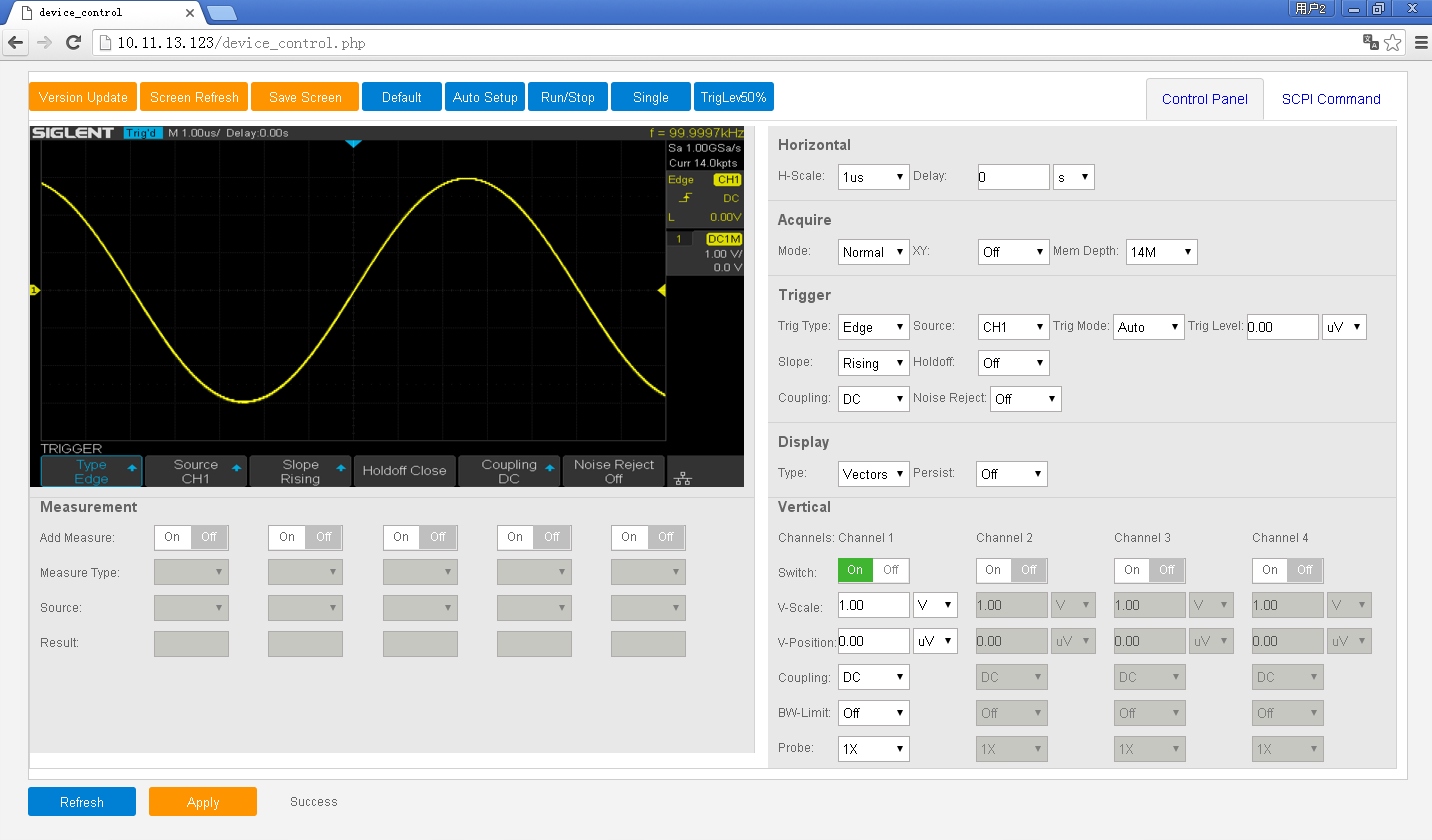

Управление через WEB (только четырехканальные версии SDS1004X-E)

Осциллограф SDS1104X-E имеет встроенный WEB-сервер, позволяющий удаленно управлять настройками и проводить измерения через веб-браузер.

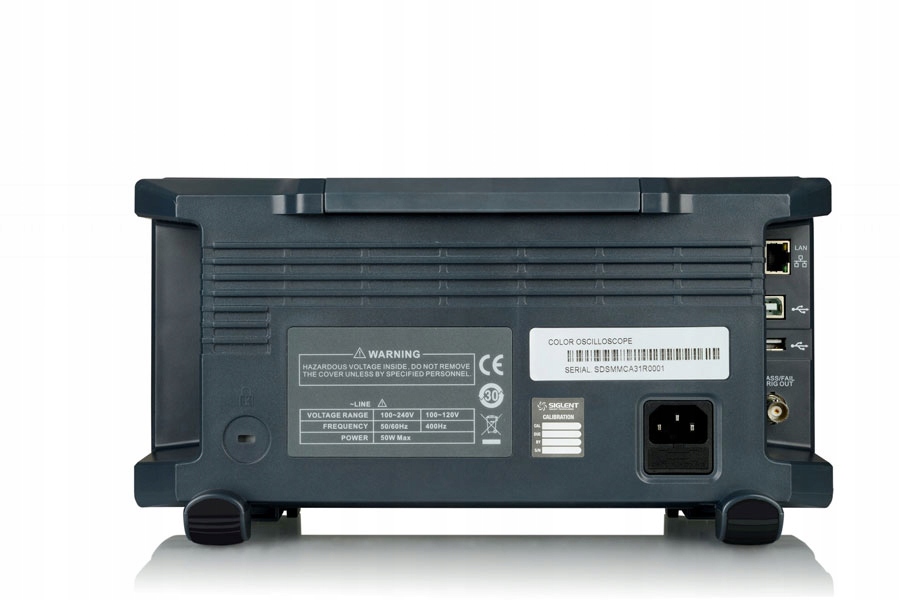

Полные возможности подключения

Осциллограф SDS1104X-E оснащен наиболее популярными интерфейсами связи: USB-хост для связи с ПК, USB-устройство для подключения, например, флэш-накопителя, LAN< /п >
