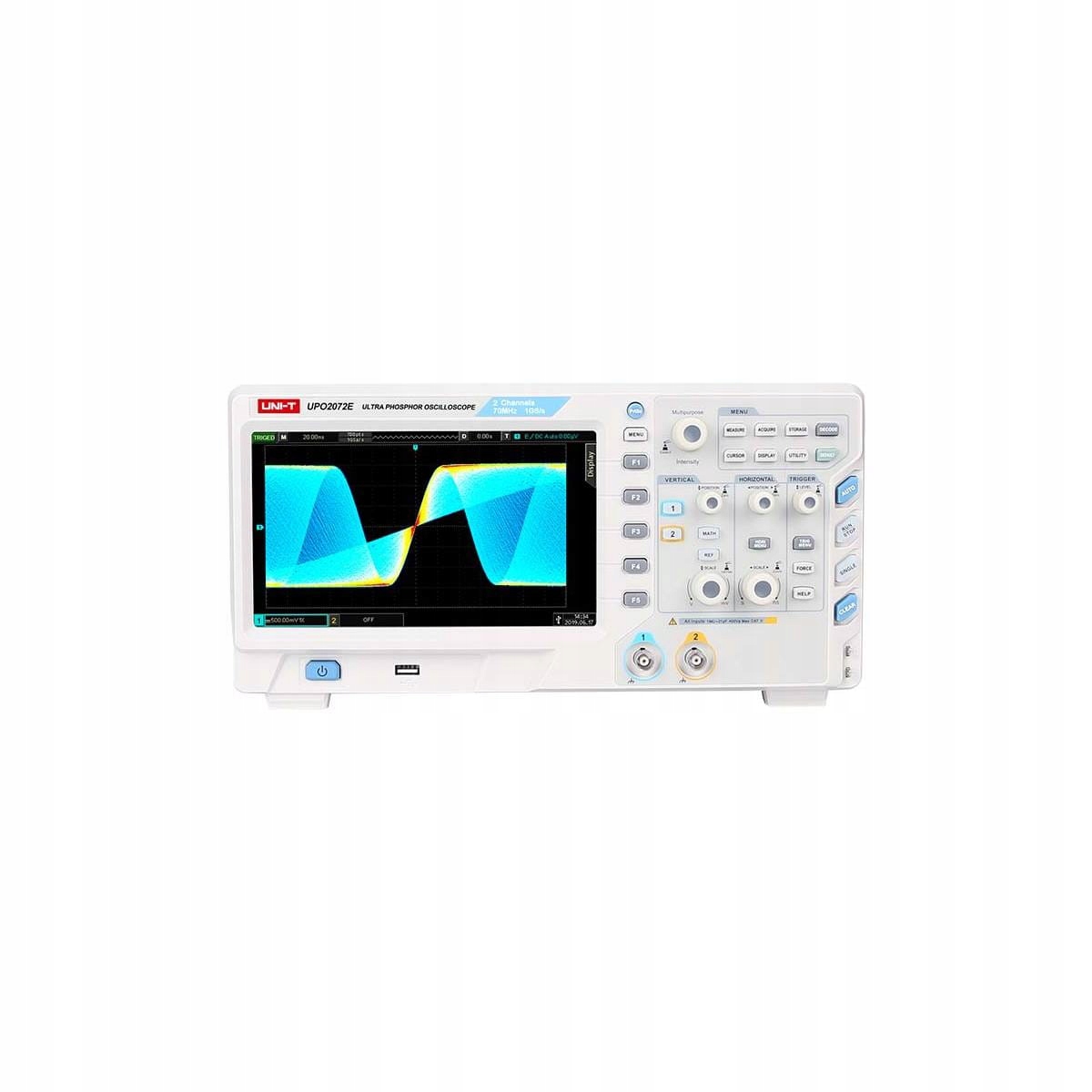

Осцилограф Uni-T UPO2072E

Осциллограф Uni-T UPO2072E

Аналоговая полоса пропускания: 70 МГц

<р> Время нарастания: <=5 нс

<р> Количество каналов: 2

<р> Частота выборки: 1 Гвыб./с

<р> Глубина памяти: 56 Мбит (1 канал)

<р> Скорость захвата сигналов: 83 000 осциллограмм/с

<р> Временная развертка: 5 нс/дел~50 с/дел

<р> Входное сопротивление: (1МОм ±2%) II (20 пФ ±3 пФ)

<р> Чувствительность к вертикальному отклонению: 1мВ/дел~20В/дел (1М?)

<р> Точность усиления сигнала: <=±3%

<р> Запись сигналов: 65 000 кадров

<р> Методы запуска: фронт, ширина импульса, рант, окно, N-фронт, задержка, тайм-аут, длительность, установка/удержание, наклон, видео, код

<р> Варианты декодирования последовательной шины: RS232/UART, I2C

<р> Операции с сигналами: A+B, A-B, AxB, A/B, FFT, логические операции, расширенные

<р> Автоматическое измерение 27 параметров: пик-пик, амплитуда, максимум, минимум, верх, низ, среднее, среднее, среднее значение цикла, среднеквадратичное значение, среднеквадратичное значение цикла, площадь, площадь цикла, выброс, предварительный выброс, частота, цикл, время нарастания, время спада. , Положительный импульс, Отрицательный импульс, Положительный коэффициент заполнения, Отрицательный коэффициент заполнения, Задержка A->B (нарастающий фронт), Задержка A->B (нисходящий фронт), Задержка B->A (нарастающий фронт), Задержка B->A (Низкий фронт)

<р> Типы отображения результатов: одновременное отображение 5 измерений

<р> Статистика измерений: среднее, максимальное, минимальное, стандартное отклонение, номер измерения

<р> Окно частоты: 6 бит

<р> Интерфейсы: USB-хост, USB-устройство, LAN, AUX (Trig Out, Pass/Fail)

<р> Общие характеристики:

<р> Электропитание: 100–240 В переменного тока, 50/60 Гц

<р> Дисплей: 8-дюймовый TFT-ЖК-дисплей, WVGA (800x480 пикселей)

<р> Вес: 3,5 кг

<р> Размеры: 336 x 164 x 108 мм
