Портативный осциллограф FNIRSI DSO-TC3, тестер транзисторов 3 в 1, генератор LCR

Высокопрофильная версия DSO-TC3 с дополнительным пробником Fnirsi DSO-TC3 — небольшой цифровой осциллограф, предназначенный для новичков и профессионалов, которым требуется чрезвычайно мобильный диагностический прибор. Это позволяет проводить тщательный анализ хода электрических сигналов в пределах одного канала. Встроенный ИК-датчик также позволяет быстро тестировать инфракрасные излучатели, используемые в пультах дистанционного управления, и расшифровывать их коды передачи.

Диагностическая электроника, используемая в цифровом осциллографе Fnirsi DSO-TC3, также позволяет быстро тестировать многие типы биполярных и униполярных транзисторов через встроенный разъем на передней части корпуса. Устройство автоматически определит поляризацию NPN и PNP, а также распознает транзисторы MOSFET, JFET и IGBT. Работа также поддерживается возможностью генерирования всех основных форм сигналов в виде синусоидальной волны, прямоугольной волны, треугольной волны, пульсовой волны, пилообразной волны и формы волны с прямой составляющей (DC).

Максимальное напряжение входного сигнала составляет 40 В или 400 В с использованием делителя 10x. Это позволяет использовать цифровой осциллограф Fnirsi DSO-TC3 для диагностики и последующего обслуживания практически любого электронного оборудования – от простой электроники до современных устройств, таких как видеокарты или ноутбуки.

Результаты анализируемого сигнала отображаются в реальном времени на цветном TFT LCD-дисплее диагональю 2,4 дюйма. Его сравнительно большой размер в сочетании с хорошим разрешением и высокой контрастностью позволяет легко считывать все ключевые данные даже в помещениях с плохим освещением или сильно переэкспонированных помещениях.

Информация, отображаемая на экране цифрового осциллографа Fnirsi DSO-TC3, облегчает и другие диагностические работы. Благодаря этому это оборудование можно использовать, в том числе, для таких задач, как измерение температуры и влажности с помощью датчика DHT11 или DS18B20, а также проверка симисторных электронных переключателей (тиристоров).

Цифровой осциллограф Fnirsi DSO-TC3 также чрезвычайно интуитивно понятен. Управление осуществляется с помощью двух основных кнопок и четырехпозиционной многофункциональной панели. Это будет отличным подспорьем для новичков и молодых специалистов, увлеченных электромеханикой и обслуживанием бытовой электроники.

Способ питания Fnirsi DSO-TC3 также заслуживает отдельной похвалы. Этот цифровой осциллограф оснащен встроенной литиевой батареей емкостью 1500 мАч. Это позволяет обеспечить до 4 часов непрерывной работы без необходимости подключения устройства к источнику питания. Заряжается аккумулятор через порт USB Type-C с помощью обычного зарядного устройства для смарт-устройств. Это делает Fnirsi DSO-TC3 отличным устройством для людей, которым нужен портативный многофункциональный осциллограф для мобильной диагностики, полевых работ и периодического использования в мастерской.

Технические характеристики: Количество каналов: 1; Частота дискретизации: 10 Мвыб/с; Чувствительность по напряжению: от 10мВ до 10В; Диапазон регулировки временной развертки: от 10 нс до 10 с; Возможность безопасной работы при напряжении до 400В; Измерение напряжения до 40В (400В при использовании делителя 10х); Аналоговая полоса пропускания: 500 МГц; Входное сопротивление: 1 МОм; USB-интерфейс для зарядки осциллографа; Встроенный литиевый аккумулятор емкостью 1500 мАч; Физические размеры: 79 мм х 103 мм х 31 мм;

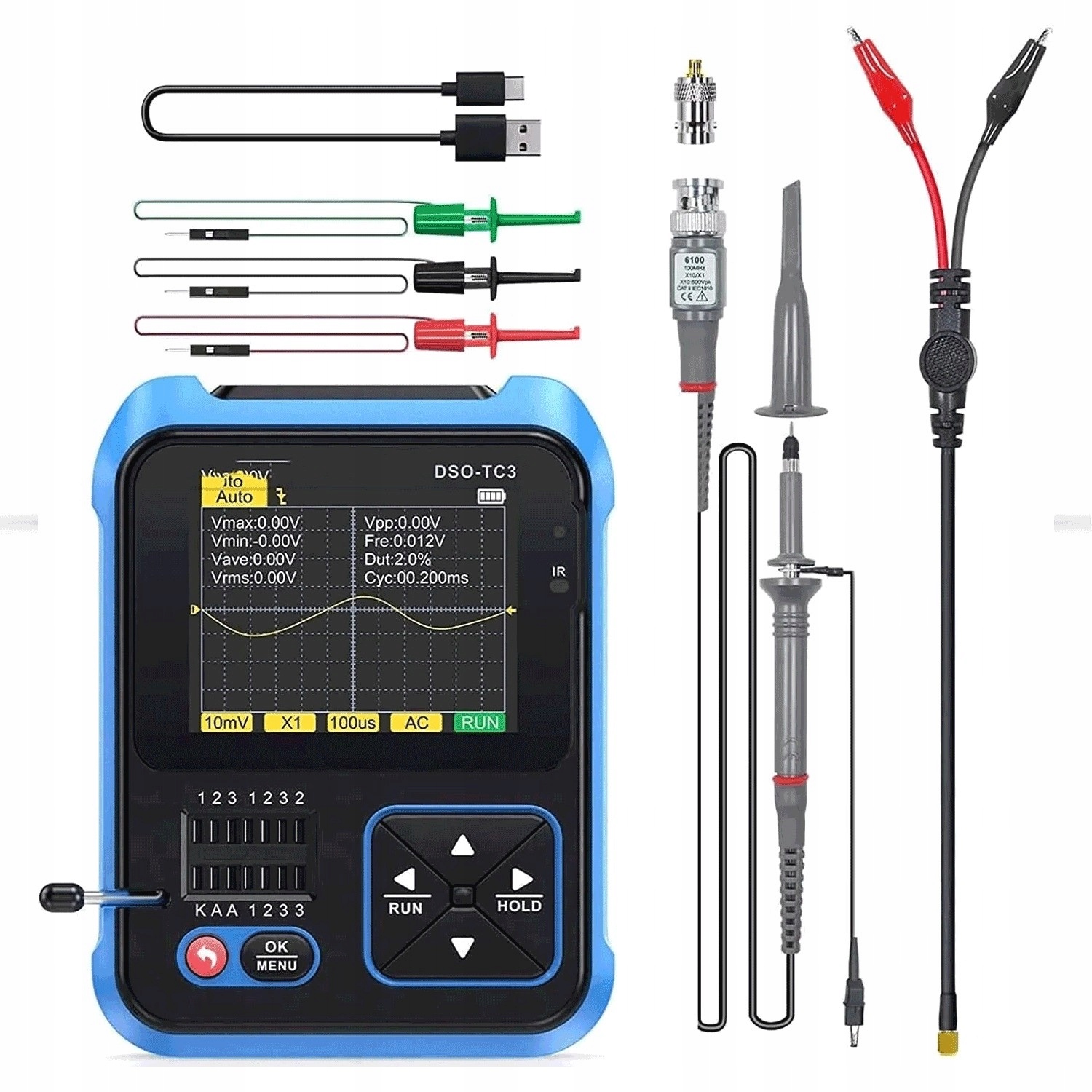

В комплект цифрового осциллографа Fnirsi DSO-TC3 входят кабель USB Type-C, три универсальных измерительных щупа, измерительный кабель с вилкой типа «крокодил» MCX и руководство пользователя на английском языке.

Портативный осциллограф 3-в-1, тестер транзисторов LCR, генератор FNIRSI DSO-TC3
