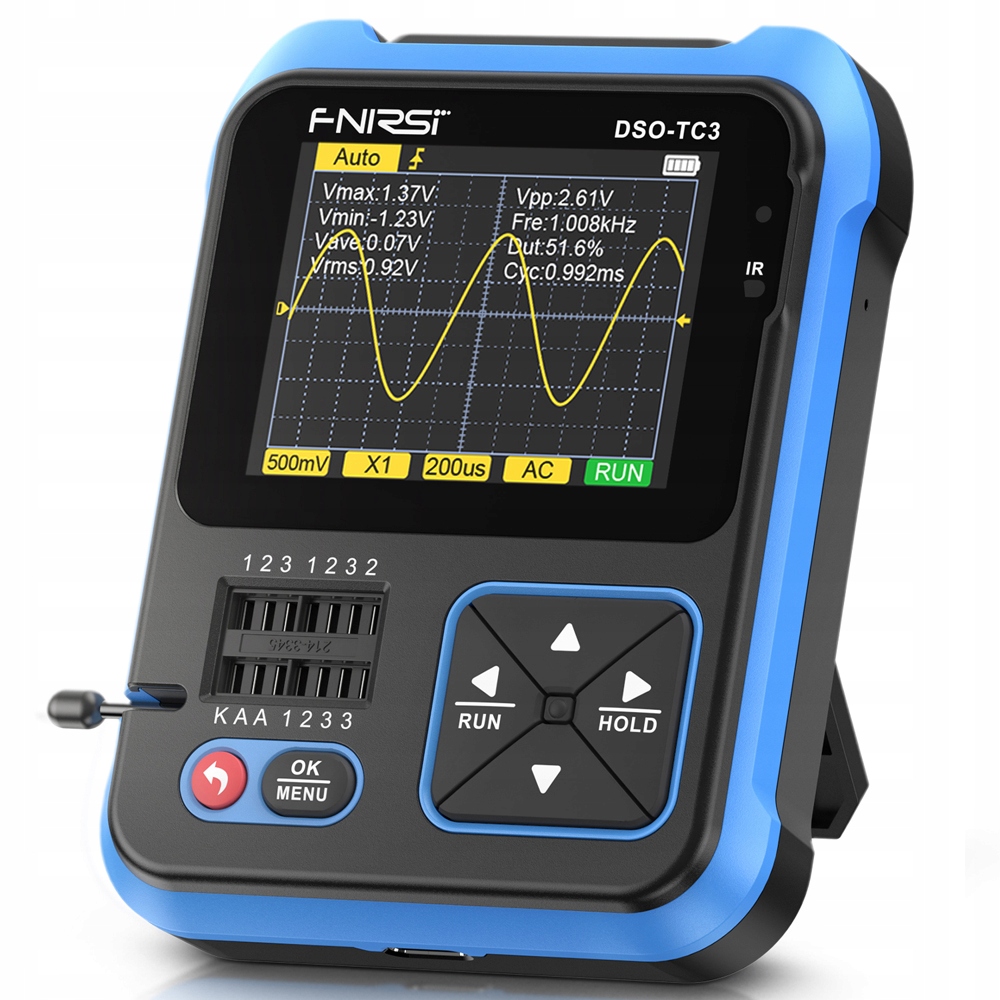

ОСЦИЛОСКОП ТЕСТЕР ТРАНЗИСТОРІВ FNIRSI DSO-TC3 3в1

Этот продукт блестяще объединяет функции цифрового осциллографа, тестера транзисторов и генератора сигналов в одном устройстве. С частотой дискретизации в реальном времени 10 MS/s и полосой пропускания 500 кГц. Поддерживает максимальное измерение сигнала напряжения 400 В. С полной функцией триггера (автоматический, одиночный, обычный). Благодаря эффективной кнопке AUTO измеренный пробег может отображаться без громоздких настроек. Автоматически идентифицировать и измерять различные транзисторы. Автоматическое определение определений выводов. 6 видов обнаружения формы сигнала. И с функцией проверки целостности.

Особенности:

Функция 3 в 1: этот продукт блестяще объединяет функции цифрового осциллографа, тестера транзисторов и генератора сигналов в одном устройстве.

Функция цифрового осциллографа: с выборкой времени реальная скорость 10 мс/с и полоса пропускания 500 кГц. Поддерживает максимальное измерение сигнала напряжения 400 В. С полной функцией триггера (автоматический, одиночный, обычный). Благодаря эффективной кнопке AUTO измеренная форма сигнала может отображаться без громоздких настроек.

Функция проверки транзисторов: автоматически идентифицирует и измеряет различные транзисторы, включая триоды NPN и PNP, N-канальные и P-канальные оксидные поля. эффект транзистора металлический и полупроводниковый, JFET, диоды, двойные диоды, тиристоры, а также резисторы, катушки индуктивности, конденсаторы, полевые транзисторы и т. д. пассивный элемент. Автоматическое определение контакта.

Функция генератора сигналов: 6 типов сигналов: синусоидальная волна, прямоугольная волна, пульсирующая волна, треугольная волна, пилообразная волна, постоянный ток. Регулируемая выходная частота 1-100 кГц. Регулируемое выходное напряжение 3,3 В. Регулируемый коэффициент выходной нагрузки 0–100%.

Функция набора инструментов: автоматический анализ инфракрасного кода указанного протокола. Другие режимы работы: включая проверку целостности, измерение входного напряжения 0–40 В, выход ШИМ, измерение диода 0–32 В, измерение датчика температуры и влажности и т. д.

Компактный размер: легкий и портативный, также можно использовать в качестве портативного инструмента отладки на месте.

Надежное качество: противоскользящий корпус из АБС-пластика, вогнутая противоскользящая конструкция, гибкие клавиши, простой интерфейс, простота в эксплуатации.

TFT цифровой дисплей с диагональю 2,4 дюйма: цветной TFT-экран, дисплей высокого разрешения со светодиодной подсветкой, яркие цвета и высокая контрастность, вы можете четко видеть данные при ярком свете.

Высокая точность: конструкция инфракрасного декодирования, быстрый отклик , точно улавливает высокочувствительный ответный сигнал, быстрое и точное измерение с небольшой погрешностью.

Богатые и эффективные функции: одна кнопка для автоматической регулировки, поддержка свободного переключения, поддержка интеллектуальной противопожарной защиты.

Длительный срок службы: встроенный литий-полимерный аккумулятор большой емкости 1500 мАч, длительный срок службы, интерфейс Type-C, непрерывное питание без изолирующего трансформатора, безопаснее в использовании.

Складной кронштейн: оснащен невидимым кронштейном, встроенный складной. , стабильное размещение, свободные руки, не занимает слишком много места.

Широкое применение: подходит для отладки микроконтроллеров, ремонта автомобилей, ремонта бытовой техники, электронных соревнований DIY, отладки блоков питания, инверторов и т. д.

Технические данные:

Название: цифровой осциллограф 3-в-1

Материал: ABS

Тип : стандартная конфигурация.

Дисплей: 2,4-дюймовый цветной TFT-экран.

Аккумулятор: встроенная литиевая аккумуляторная батарея емкостью 1500 мАч (входит в комплект).

Интерфейс зарядки: USB Type-C. , +5 В

Цифровой осциллограф: 10 Мвыб/с

Частота дискретизации в реальном времени: 500 кГц

Аналоговая полоса пропускания: 1 МОм

Вход сопротивление: ток переменный ток/постоянный ток

Способ подключения: 400 В

Диапазон испытательного напряжения: 10 мВ–10 В

Вертикальная чувствительность (x1): 1 мкс–10 с

Диапазоны горизонтальной развертки:

Режим запуска: автоматический/нормальный/одиночный

Тип запуска: нарастающие фронты/спадающие фронты

Замораживание формы сигнала : Да

Автоматическое измерение: Да

Тестер транзисторов:

Конденсатор: 25 пФ ~ 100 мФ

Резистор: 0,01 Ом ~ 50 МОм

Индуктор: 10 мкГн ~ 1000 мкГн

Батарея: 0,1–4,5 В

Входное напряжение: 0–40 В

DS18B20: 0–85 ℃

DHT1: 0 -60°C/5–95 %

Генератор сигнала:

Синусоида: 1–10 кГц/0–3,3 В/50 %

Прямоугольная волна: 1–100 кГц/3,3 В/50 %

Пульсовая волна: 1 – 100 кГц/3,3 В/0–100 %

Треугольная волна: 1–10 кГц /0–3,3 В/50 %

Лимповое изменение: 1–10 кГц/0–3,3 В/0–100 %

Постоянный ток: 0–3,3 В

Размер продукта: 110*76*30 мм/4,33*2,99*1,18 дюйма

Размер упаковки: 140*125*55 мм/5,51*4,92*2,17 дюйма

Вес упаковки:

Стандартная конфигурация: 300 г/10,58 унций

Высокая конфигурация: 345 г/12,17 унций

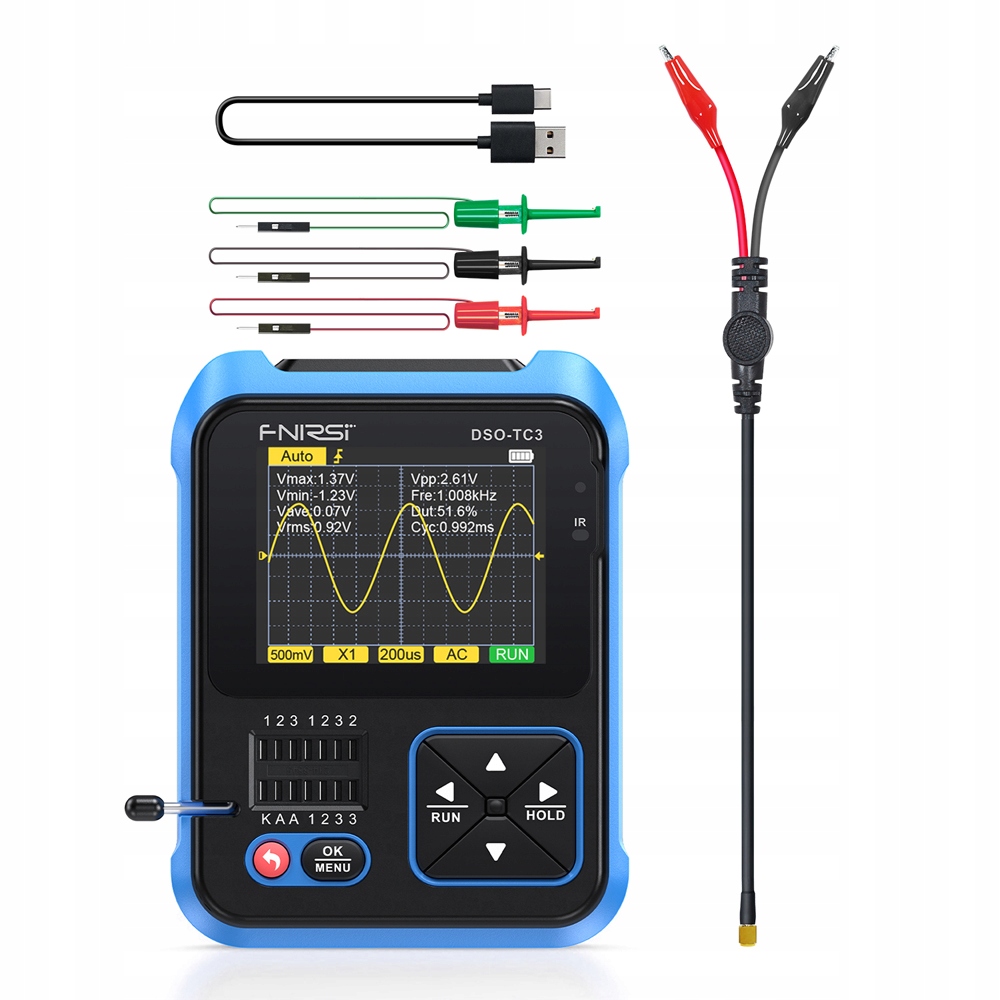

Упаковочный лист (стандартная конфигурация):

Цифровой осциллограф 1*3 в 1

3 * тестовый крючок

1 * Пробник

1 * Кабель типа C

1 * Руководство
