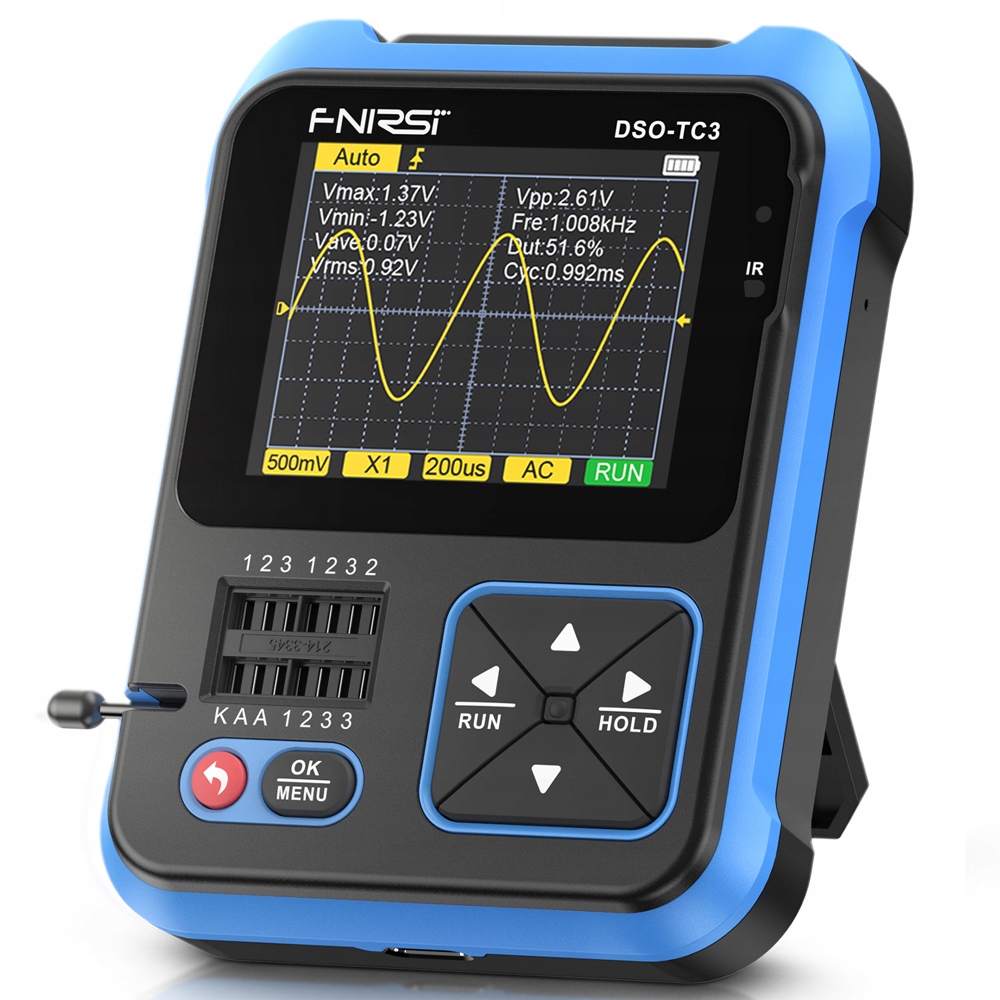

Осциллограф ТЕСТЕР ТРАНЗИСТОРОВ FNIRSI DSO-TC3 3в1

Этот продукт блестяще объединяет функции цифрового осциллографа, тестера транзисторов и генератора сигналов в одном устройстве. С частотой дискретизации в реальном времени 10 MS/s и полосой пропускания 500 кГц. Поддерживает максимальное измерение сигнала напряжения 400 В. С полной функцией триггера (автоматический, одиночный, обычный). Благодаря эффективной кнопке AUTO измеренный пробег может отображаться без громоздких настроек. Автоматически идентифицировать и измерять различные транзисторы. Автоматическое определение определений выводов. 6 видов обнаружения формы сигнала. И с функцией проверки целостности.

Особенности:

Функция 3 в 1: этот продукт гениально объединяет функции цифрового осциллографа, тестера транзисторов и генератора сигналов в одном устройстве.

Функция цифрового осциллографа: частота дискретизации в реальном времени 10 мс/с и полоса пропускания 500 кГц. Поддерживает максимальное измерение сигнала напряжения 400 В. С полной функцией триггера (автоматический, одиночный, обычный). Благодаря эффективной кнопке АВТО измеренная форма сигнала может отображаться без громоздких настроек.

Функция тестера транзисторов: автоматически идентифицирует и измеряет различные транзисторы, включая триоды NPN и PNP, N-канальные и P-канальные металлооксидно-полупроводниковые полевые транзисторы, JFET, диоды, двойные диоды, тиристоры, а также резисторы, катушки индуктивности, конденсаторы, полевые транзисторы и т. д. пассивный элемент. Автоматическое определение контакта.

Функция генератора сигналов: 6 типов сигналов: синусоидальная волна, прямоугольная волна, пульсирующая волна, треугольная волна, пилообразная волна, постоянный ток. Регулируемая выходная частота 1-100 кГц. Регулируемое выходное напряжение 3,3 В. Регулируемый коэффициент выходной нагрузки 0–100%.

Функция набора инструментов: автоматически анализирует инфракрасный код указанного протокола. Другие режимы работы: включая проверку целостности цепи, измерение входного напряжения 0–40 В, выход ШИМ, измерение диода 0–32 В, измерение датчиков температуры и влажности и т. д.

Компактный размер: легкий и портативный, также может использоваться в качестве портативного инструмента отладки на месте.

Надежное качество: противоскользящий корпус из АБС-пластика, вогнутая противоскользящая конструкция, гибкие клавиши, простой интерфейс, простота в эксплуатации.

2.4 дюймовый цифровой TFT-дисплей: цветной TFT-экран, дисплей высокой четкости со светодиодной подсветкой, яркие цвета и высокая контрастность, вы можете четко видеть данные при ярком свете.

Высокая точность: дизайн инфракрасного декодирования, быстрый отклик, точный захват высокочувствительного ответного сигнала, быстрое и точное измерение с небольшой погрешностью.

Богатые и эффективные функции: одна кнопка для автоматической настройки, поддержка свободного переключения, поддержка интеллектуальной противопожарной защиты.

Длительный срок службы: встроенный литиевый аккумулятор большой емкости 1500 мАч полимерный аккумулятор, длительный срок службы, интерфейс Type-C, непрерывное питание без изолирующего трансформатора, безопаснее в использовании.

Складной кронштейн: оснащен невидимым кронштейном, встроенный складной, устойчивое размещение, освобождает руки, не занимает слишком много места.

Широкое применение: подходит для отладки микроконтроллеров, ремонта автомобилей, ремонта бытовой техники, электронных соревнований DIY, отладки блоков питания, инвертора и т. д.

Технические данные:

Название: Цифровой осциллограф 3 в 1

Материал: ABS

Тип: стандартная конфигурация

Дисплей: 2,4-дюймовый цветной TFT-экран

Аккумулятор: встроенный литиевый аккумулятор емкостью 1500 мАч (в комплекте)

Интерфейс зарядки: USB Type-C, +5 В

Цифровой осциллограф: 10 Мвыб/с

Частота дискретизации в реальном времени: 500 кГц

Аналоговая полоса пропускания: 1 МОм

Входное сопротивление: переменный ток/постоянный ток

Метод подключения: 400 В

Диапазоны испытательного напряжения: 10 мВ–10 В

Чувствительность по вертикали (x1): 1 мкс–10 с

Развертка по времени по горизонтали диапазоны:

Режим запуска: автоматический/нормальный/одиночный

Тип запуска: нарастающие фронты/спадающие фронты

Стоп-кадр сигнала: да

Автоматическое измерение: да

Тестер транзисторов:

Конденсатор: 25 пФ ~ 100 мФ

Резистор: 0,01 Ом ~ 50 МОм

Индуктор: 10 мкГн ~ 1000 мкГн

Батарея: 0,1 ~ 4,5 В

Входное напряжение: 0 ~ 40 В

DS18B20: 0–85 ℃

DHT1: 0–60 °C/5–95 %

Генератор сигнала:

Синусоида: 1–10 кГц/0–3,3 В/50 %

Прямоугольная волна: 1–100 кГц/3,3 В/50 %

Импульсная волна: 1–100 кГц/3,3 В/0–100 %

Треугольная волна: 1–10 кГц/0–3,3 В/50 %

Пульс: 1–10 кГц/0–3,3 В/0–100 %

Постоянный ток: 0–3,3 В

Размер изделия: 110*76*30 мм/4,33*2,99*1,18 дюйма

Размер упаковки: 140*125*55 мм/5,51*4,92*2,17 дюйма

Вес упаковки:

Стандартная конфигурация: 300 г/10,58 унций

Высокая конфигурация: 345 г/ 12,17 унций

Упаковочный лист (стандартная конфигурация):

1*3 в 1 цифровой осциллограф

3 * Тестовый крючок

1 * Пробник

1 * Кабель типа C

1 * Руководство
