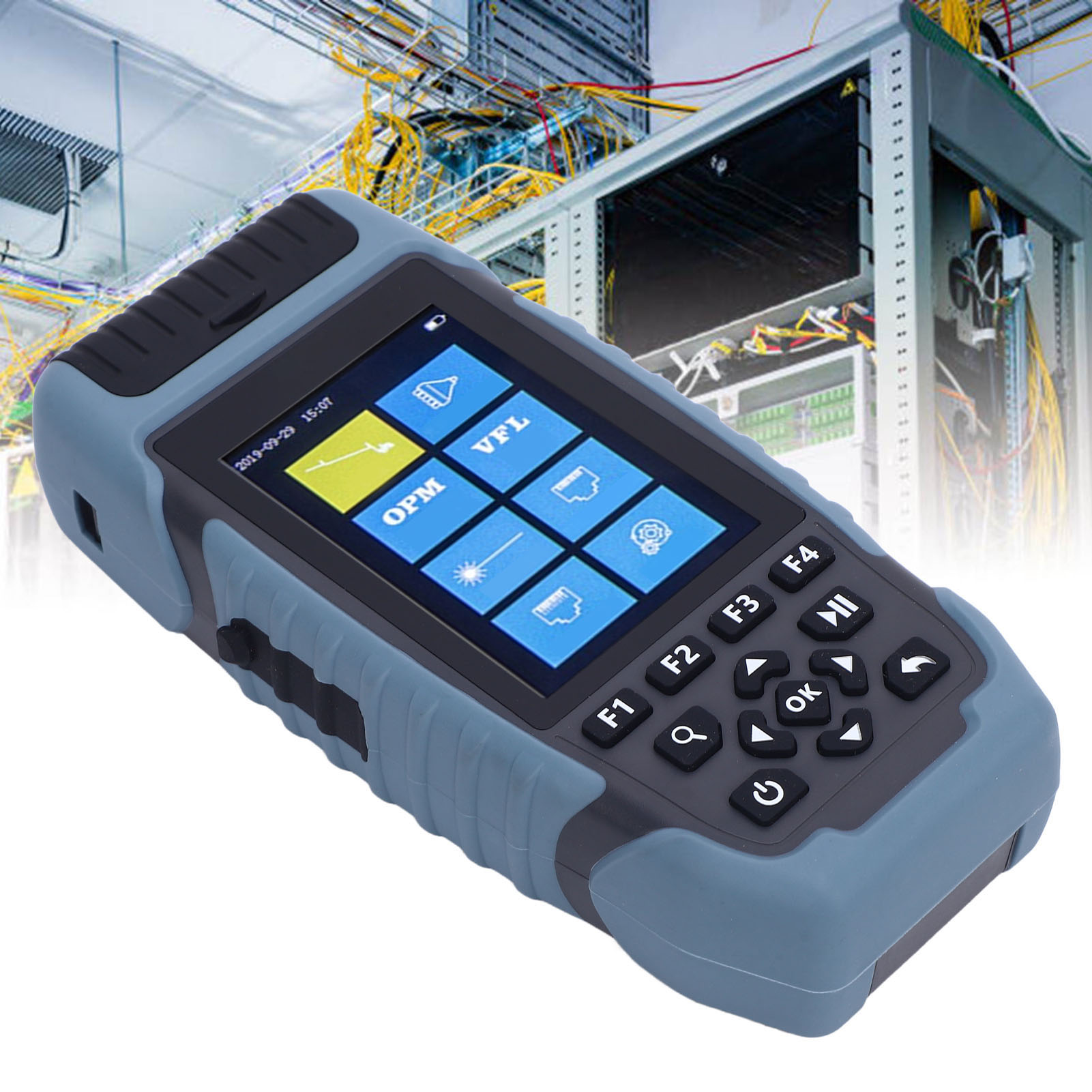

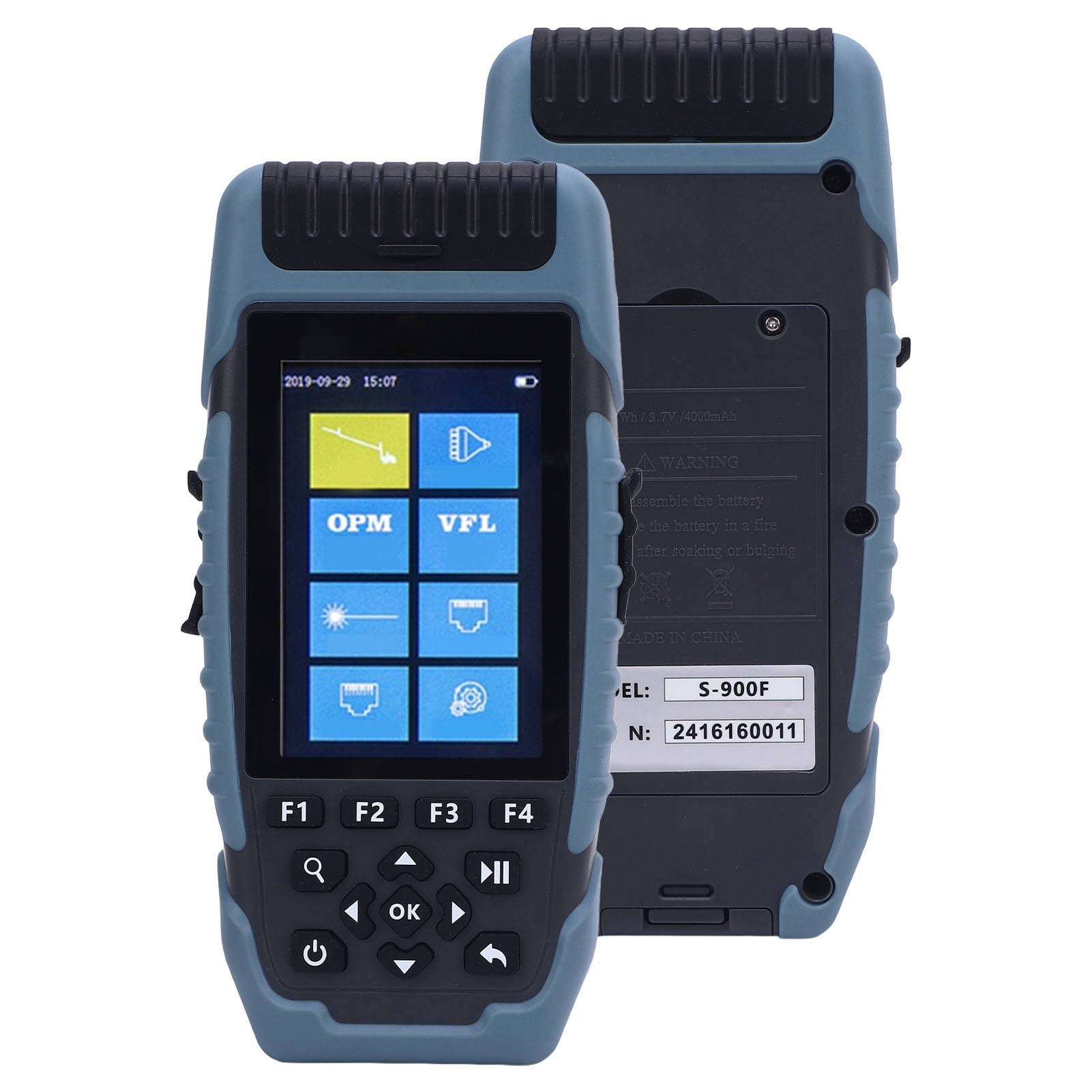

Тестер оптоволокна OTDR 3,5-дюймовый цветной сенсорный ЖК-экран 1310 нм ВВ

Функция:

1. Многофункциональный инструмент. Этот многофункциональный рефлектометр предназначен для оценки построения и обслуживания сетей FTTX и сетей доступа. Эффективно определяет обрывы оптоволокна, измеряет длину оптоволоконного кабеля и рассчитывает относительную потерю оптической мощности — и все это в одном устройстве.

2. Расширенные параметры: этот рефлектометр с длиной волны тестирования 1310 Нм и диапазоном тестирования от 500 м до 64 км поддерживает динамический диапазон 24 дБ-22 дБ. Он имеет сменные разъемы (FC, SC, ST) и включает в себя локатор линии, что делает его чрезвычайно удобным и универсальным.

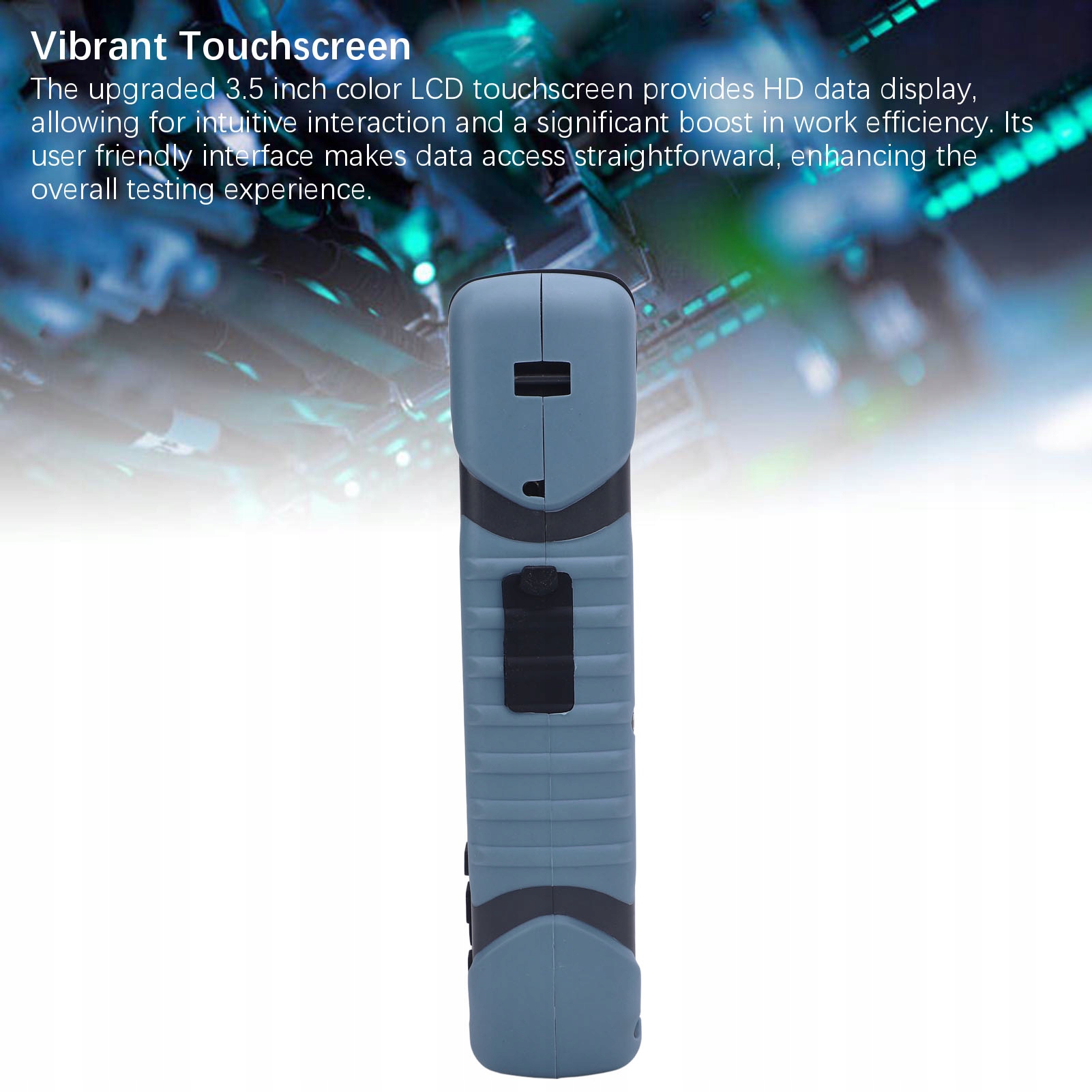

3. Яркий сенсорный экран: обновленный 3,5-дюймовый цветной сенсорный ЖК-экран обеспечивает отображение данных высокой четкости, обеспечивая интуитивно понятное взаимодействие и значительное повышение эффективности работы. Удобный интерфейс упрощает доступ к данным, улучшая общее качество тестирования.

4. Встроенные интеллектуальные функции: этот интеллектуальный прибор для измерения оптоволокна включает в себя множество функций, таких как измерение оптоволоконной связи, определение последовательности кабелей, OPM, стабильный мировой источник, отслеживание линий VFL и RJ11, что делает его комплексным инструментом для каждого технического специалиста. Он даже поддерживает тестирование оптоволокна в реальном времени.

5. Большой объем памяти: это устройство оснащено внутренней памятью для более чем 700 записей данных и интерфейсом данных Type-C, а также поддерживает внешнее хранение через карту памяти (не входит в комплект поставки). Вы можете легко хранить и извлекать данные в будущем, гарантируя, что тестовые данные всегда будут под рукой.

6. Батарея с длительным сроком службы: рефлектометр работает от встроенной батареи емкостью 4000 мАч, обеспечивающей до 12 часов непрерывных измерений. Для поддержания работоспособности аккумулятора рекомендуется заряжать устройство ежемесячно, чтобы предотвратить сбой из-за длительного сброса данных.

7. Приложения с шириной: этот рефлектометр необходим в различных областях, включая оптоволоконную связь, оптоволоконные измерения, оптоволоконные кабели и производство волокон. Оно позволяет инженерам быстро выявлять обрывы оптоволокна и измерять длину кабелей, что значительно повышает эффективность обслуживания и устранения неполадок в оптоволоконных сетях.

Спецификация:

• Тип изделия: тестер оптоволокна OTDR.
• Материал: АБС-пластик.
• Дисплей: 3,5-дюймовый сенсорный ЖК-экран.
• Интерфейс передачи данных: тип C.
• Расширяемая внешняя память: карта памяти (карта памяти не входит в комплект).
• Батарея OTDR: 1 батарея L емкостью 4000 мАч (встроенная батарея). переключатель)
• Срок службы батареи: до 12 часов измерения
• Рабочая температура от 10 до +50
• Температура хранения от 40 до +70
• Относительная влажность: 0–95 без конденсации
• Сведения об основном блоке OTDR:
• Тестирование длины волны: 1310 нм +- 20 нм
• Тип волокна: G.652 одномодовый оптоволокно
• Динамический диапазон: 24 дБ 22 дБ
• Мертвая зона по событиям: 3 метра
• Мертвая зона по затуханию: 8 м
• Диапазон измерения: от 500 м до 64 км
• Длительность импульса: от 3 NS до L0US
• Погрешность измерения расстояния: +- (1 м + интервал выборки + 0,005 x тест) расстояние)
• Линейность: +- 0,2 дБ
• Точки выборки: от 16 до 128 тыс.
• Разрешение выборки: от 0,05 м до 8 м
• Точность отражения: +- 3 дБ
• Хранение данных:
• Внутреннее: 700 записей
• Внешнее: расширяемая карта памяти
• Формат файла: стандартный формат файла sor
• Оптический разъем: FC (взаимозаменяемый SC, ST)
• Последовательность линий RJ45
• Функция линии: стандартный сетевой интерфейс 8P
• Линия поиска:
• Дальность обнаружения линии: 1000 м
• Батарея для поиска линии: 2 батарейки типа ААА (батарейки в комплект не входят)
• OPM:
• Диапазон длин волн: от 800 до 1700 нм.
• Оптический разъем: универсальный разъем FC SC ST.
• Диапазон измерения от 70 дБм до +6 дБм.
• Погрешность: +- 5.
• Идентификация частоты: CW 270 330 1K 2 кГц.
• Диапазон калибровки: 850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625, 1650 нм

Как использовать:

• Достаньте продукт из упаковки и просто включите переключатель, чтобы использовать.
• Список упаковки

:

• 1 многофункциональный рефлектометр
• 1 х USB-кабель
• 1 х интерфейс передачи данных
• 1 х детектор проводов
• 1 х руководство пользователя
