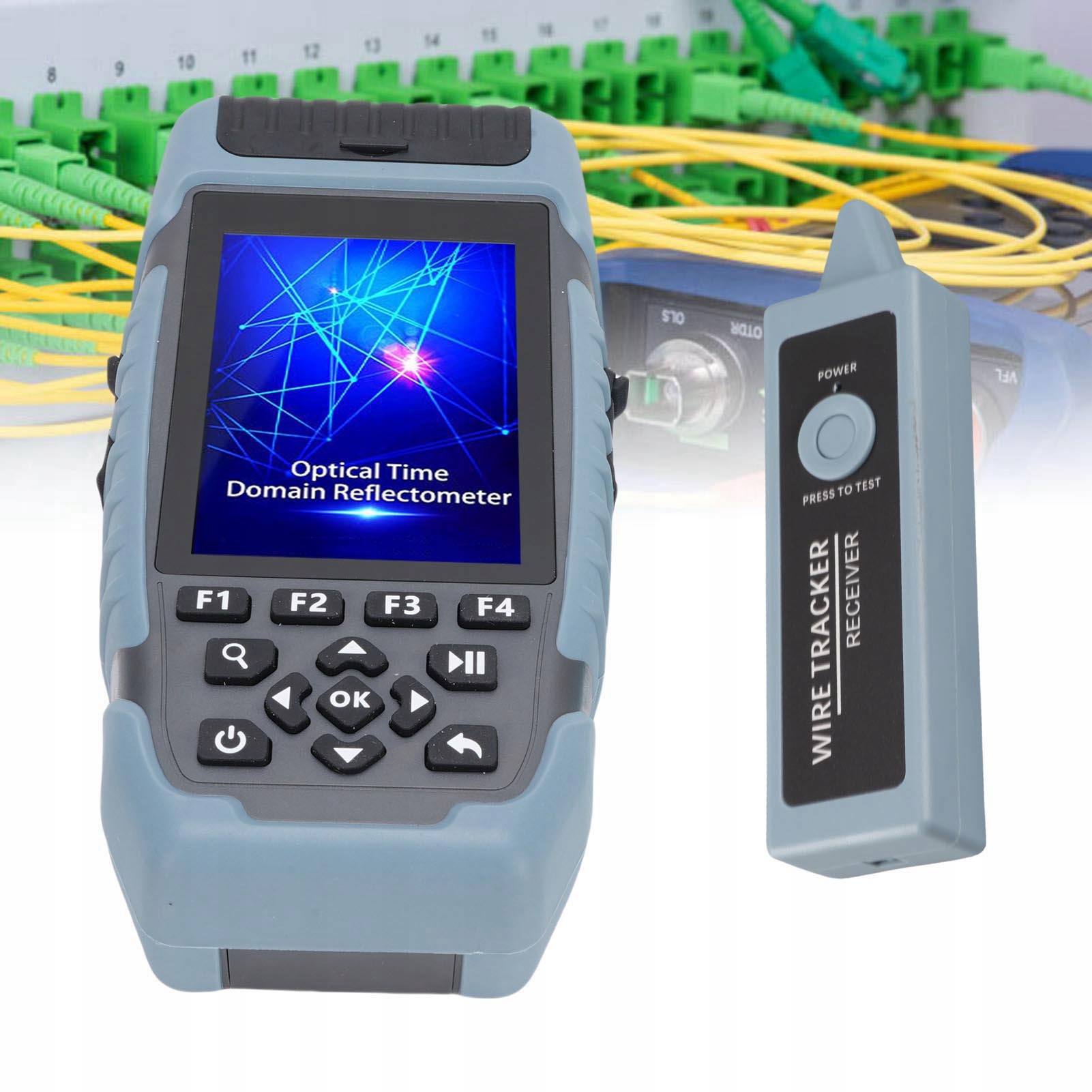

Тестер OTDR Локатор повреждения волокна Оптический рефлектометр JZ Временная область

Функция:

1. Интегрированный инструмент: этот тестер оптоволокна подходит для оценки строительства и обслуживания сетей FTTX и сетей доступа, выявления трещин в оптоволокне, измерения длины оптоволоконных кабелей и расчета относительных потерь оптической мощности

2. Параметры рефлектометра: тестовая длина волны составляет 1550 нм, тестовый диапазон 500–64 км и динамический диапазон 24 дБ/22 дБ (невозможно измерить разветвитель; при измерении брызг требуется динамический диапазон> 42 дБ). С разъемом FC/UPC (взаимозаменяемый SC, ST). Он оснащен вкладками, что делает его удобным и быстрым в использовании

3. Цветной сенсорный экран: оптический рефлектометр во временной области оснащен 3,5-дюймовым сенсорным ЖК-экраном с дисплеем данных высокой четкости, четким и интуитивно понятным. Это делает использование более удобным и помогает повысить эффективность работы

4. Множество функций: Этот измерительный прибор предлагает множество функций, включая измерение оптоволоконной сотовой связи, определение последовательности проводов сетевого кабеля, OPM, стабильный источник света, отслеживание проводов VFL, RJ11 и т. д. Он поддерживает тестирование светом. Он имеет внутреннюю память для более чем 700 записей данных и интерфейс данных C

5. Применения: Применимо в таких областях, как оптоволоконный камин, оптоволоконный детектор и производство оптоволокна. Помогает инженерам быстро выявлять трещины в оптоволокне и измерять длину оптоволоконных кабелей, повышая эффективность обслуживания и устранения неполадок оптоволоконной сети.

Спецификация:

• Тип изделия: тестер оптоволокна OTDR.
• Материал изделия: АБС-пластик.
• Дисплей: 3,5-дюймовый сенсорный ЖК-экран.
• Интерфейс передачи данных: тип C.
• Расширяемая внешняя память: небольшая карта памяти (не входит в комплект).
• Аккумулятор: 1 полимерный литий-ионный аккумулятор емкостью 4000 мАч (встроенный).
• Аккумулятор. срок службы: около 12 часов
• Рабочая температура: -10℃ -50℃
• Температура хранения: -40℃ -70℃
• Относительная влажность: 0–95 % без конденсации
• Параметры рефлектометра:
• Волновой тест: 1550 нм, одна длина волны
• Тип волокна: G.652, одномодовый оптоволокно.
• Динамический диапазон: 24 дБ/22 дБ.
• Слепая зона событий: прибл. 3 метра / 9,8 фута.
• Слепая зона затухания: прибл. 8 м / 26,2 фута
• Диапазон измерения: 500–64 км
• Ширина импульса: 3NS-10US
• Погрешность расстояния: ± (1 м + интервал выборки + 0,005 % x испытательное расстояние)
• Линейность: ± 0,2 дБ
• Точки выборки: от 16 000 до 128K
• Разрешение выборки: 0,05–8 м
• Точность отражения: ± 3 дБ
• Хранение данных: внутреннее:> 700; Внешняя: небольшая расширяемая карта памяти.
• Формат файла: стандартный формат файла sor.
• Оптический разъем: FC/UPC (сменный SC ST).

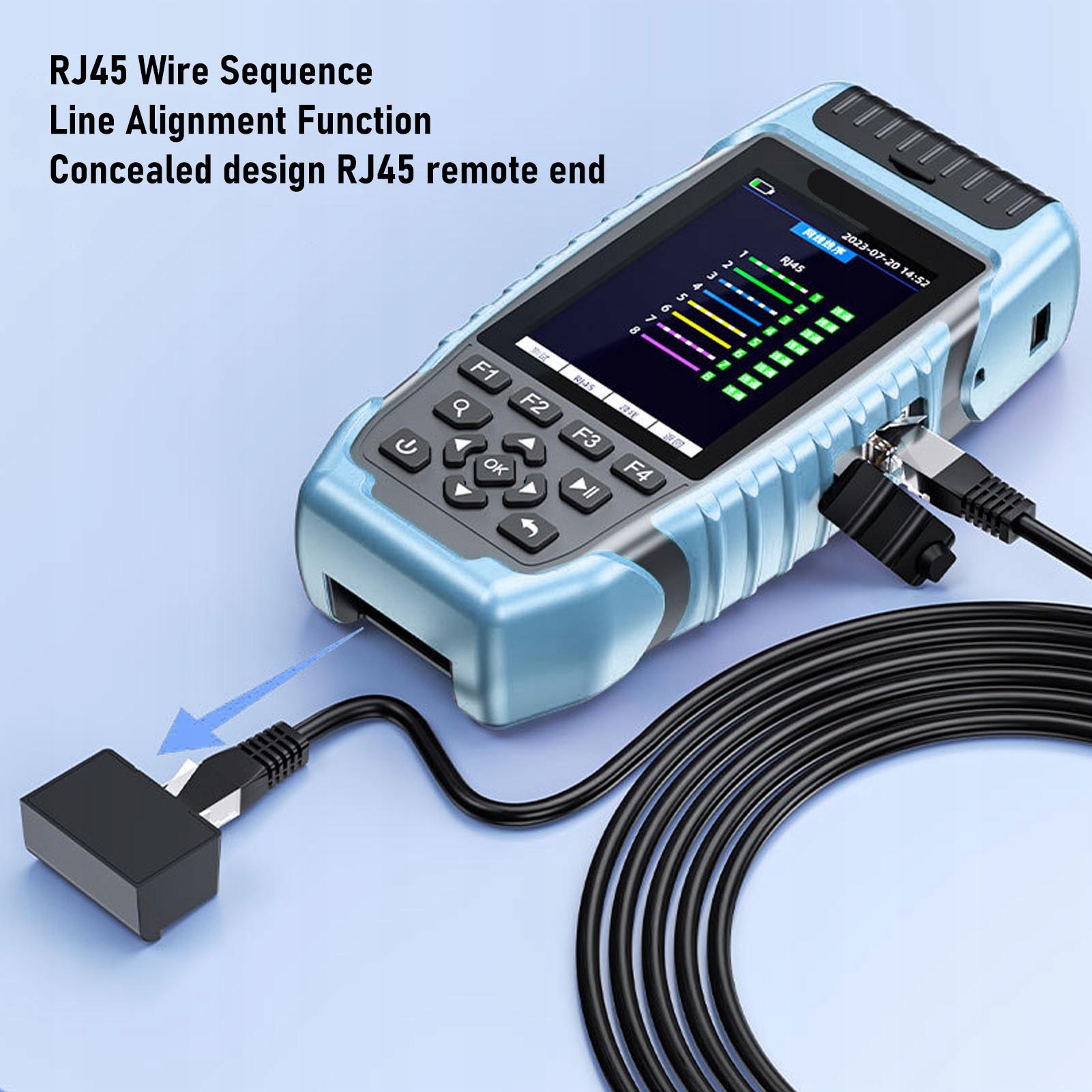

• Последовательность кабелей RJ45:

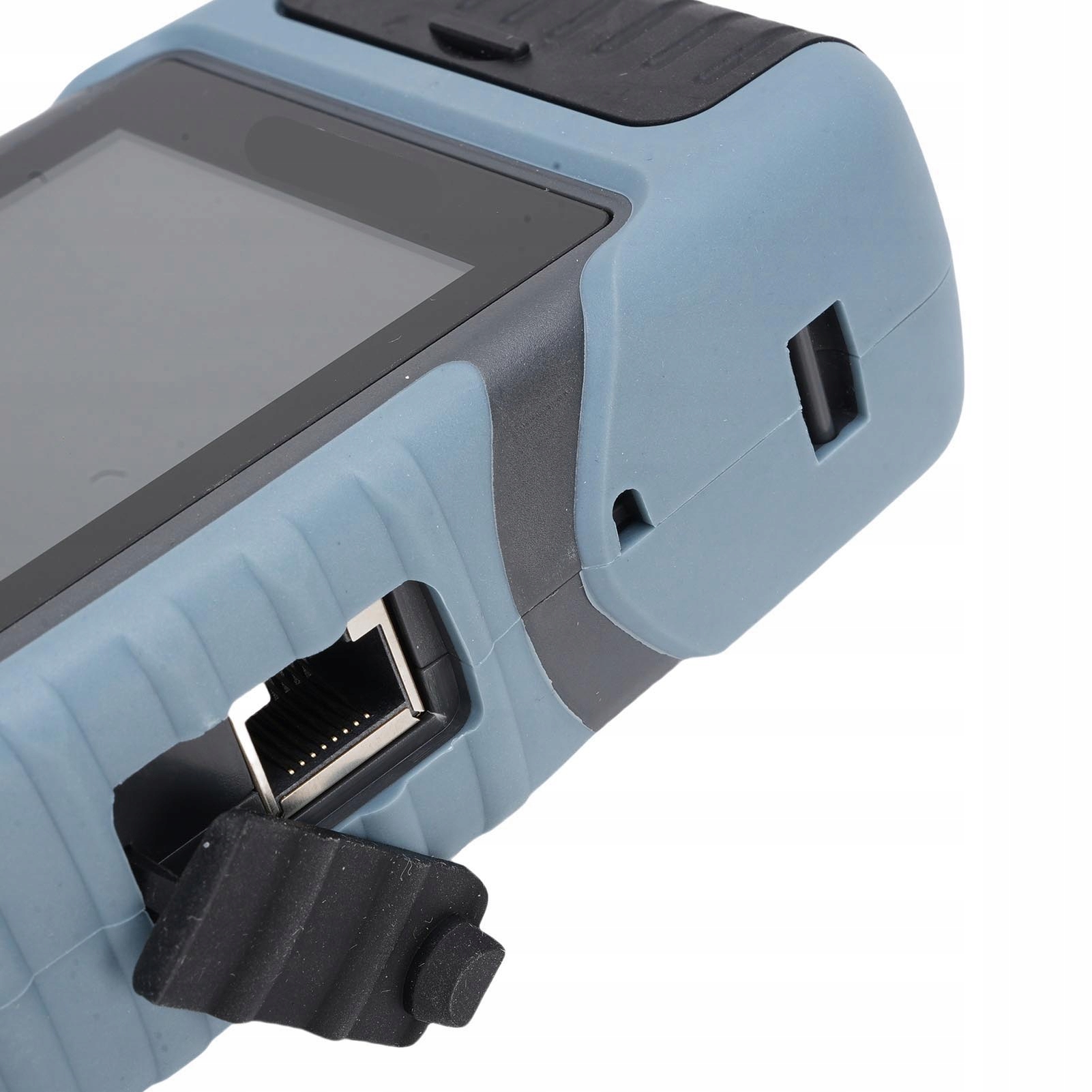

• Функция выравнивания линий: стандартный сетевой интерфейс 8P.

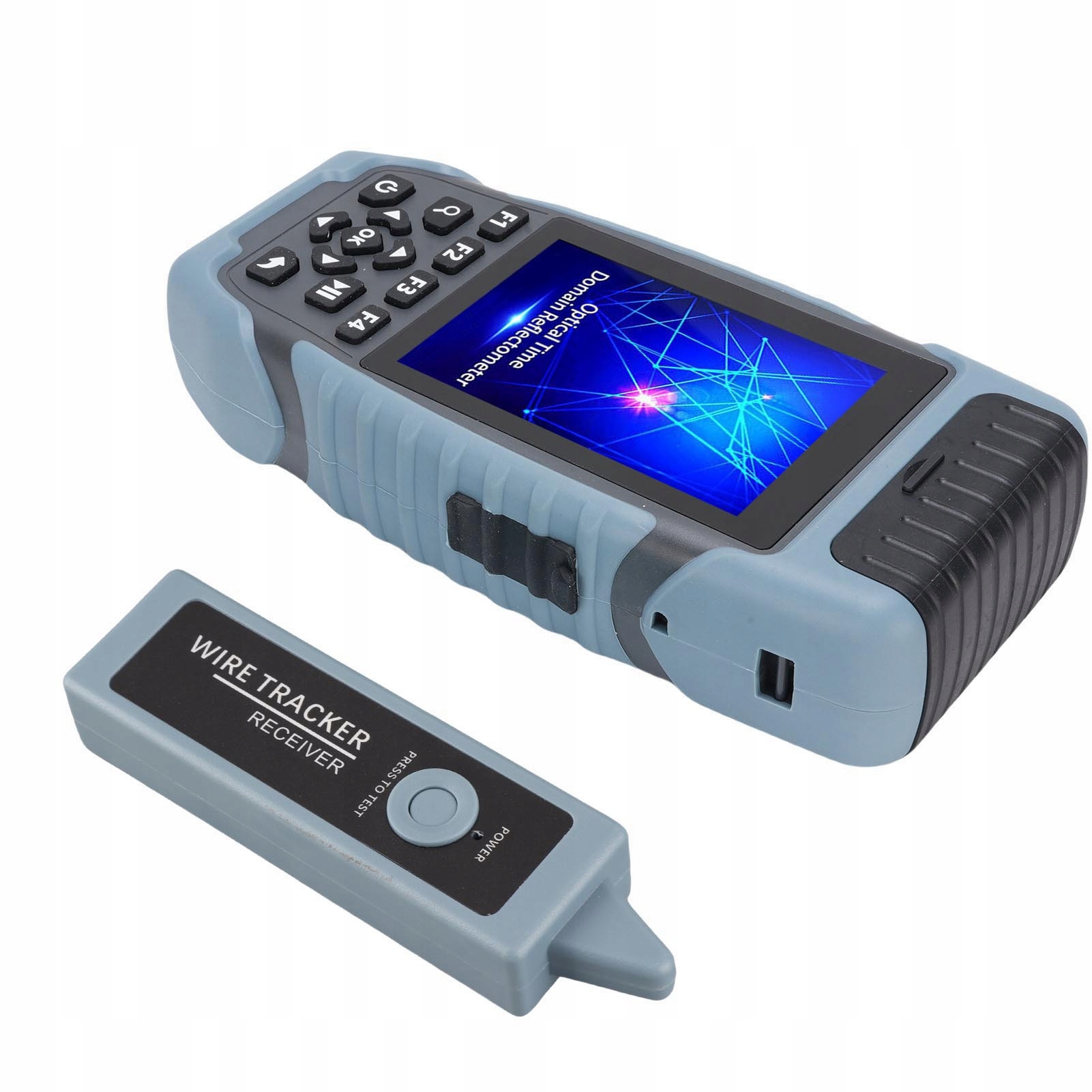

• Кабельный трекер:
• Дальность отслеживания: прибл. 1000 м / 3280,8 футов
• Батарея для отслеживания кабеля: 2 щелочные батареи типа AAA (не входят в комплект)
• Параметры OPM:
• Диапазон длин волн: 800–1700 нм
• Оптический разъем: универсальный разъем FC/SC/ST
• Диапазон измерения: -70–6 дБм
• Погрешность: ± 5 %
• Идентификация частоты: CW/270/330/1K/2 кГц
• Калибровка длины волны: 850/980/1270/1300/1310/1490/1550/1577/1625/1650 нм

Как использовать:

• Достаньте продукт и включите переключатель, чтобы использовать его.
• Список пакетов

:

• 1 х OTDR-тестер
• 1 х USB-кабель
• 1 х адаптер
• 1 х Поиск проводов
• 1 х Руководство пользователя
