Транспортная панельная антенна Poynting 5G LTE MIMO GPS, 410–6000 МГц, 7,8 дБи

Артикул: A-PANL-0401-V1-01

Важнейшие характеристики:

• 5 в 1: Поддержка 5G/LTE, Wi-Fi и GPS в одном компактном корпусе.
• Диапазон частот 410–6000 МГц: Универсальные приложения.
• Усиление до 7,8 дБи: Высокая эффективность, прочность и стабильность сигнала.
• MIMO технология: Высокое качество соединения и пропускная способность
• Надежная конструкция: Устойчивость к погодным условиям, для наружного и промышленного применения
• Широкая совместимость: Работает с маршрутизаторами, модемами и системами Интернета вещей

Многофункциональность 5 в 1

Универсальная панельная антенна сочетает в себе до 5 функций в одном компактном корпусе.

✅ Поддержка 5G/LTE, Wi-Fi и GPS

✅ Технология MIMO для улучшения качества передачи данных, минимизации потерь сигнала и помех

Идеально для:

• профессионалов
• компаний
• пользователей, ожидающих стабильного соединения в различных условиях

Применение

• Усиление сигнала 5G/LTE: Улучшение качества мобильной связи в домах, офисах и транспортных средствах
• Мониторинг и безопасность: Для систем видеонаблюдения и IP-камер
• Подключение в транспортных средствах: Для легковых, грузовых автомобилей, фургонов и спецтехники
• Решения IoT и M2M: Для интеллектуальных промышленных систем, автоматизации и мониторинга активов.
• Сети и точки доступа Wi-Fi: Большее покрытие и стабильность сигнала в общественных местах и коммерческих объектах.
• Подключение в сельской местности: Более сильный сигнал там, где сетевая инфраструктура ограничена.

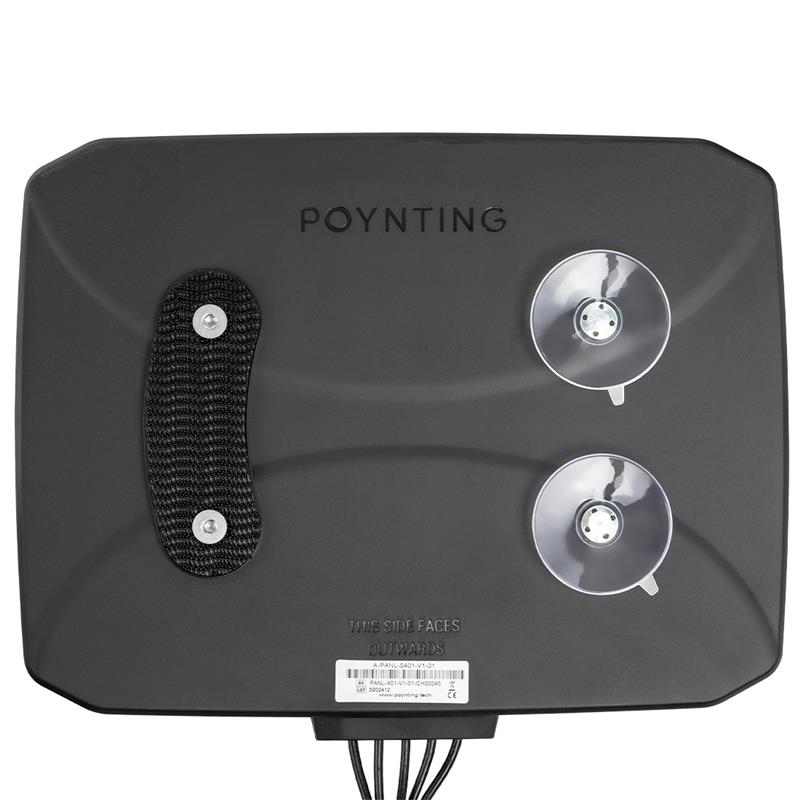

Множество возможностей монтажа

• Поверхностный монтаж: На плоских поверхностях с использованием клейкого крепления.

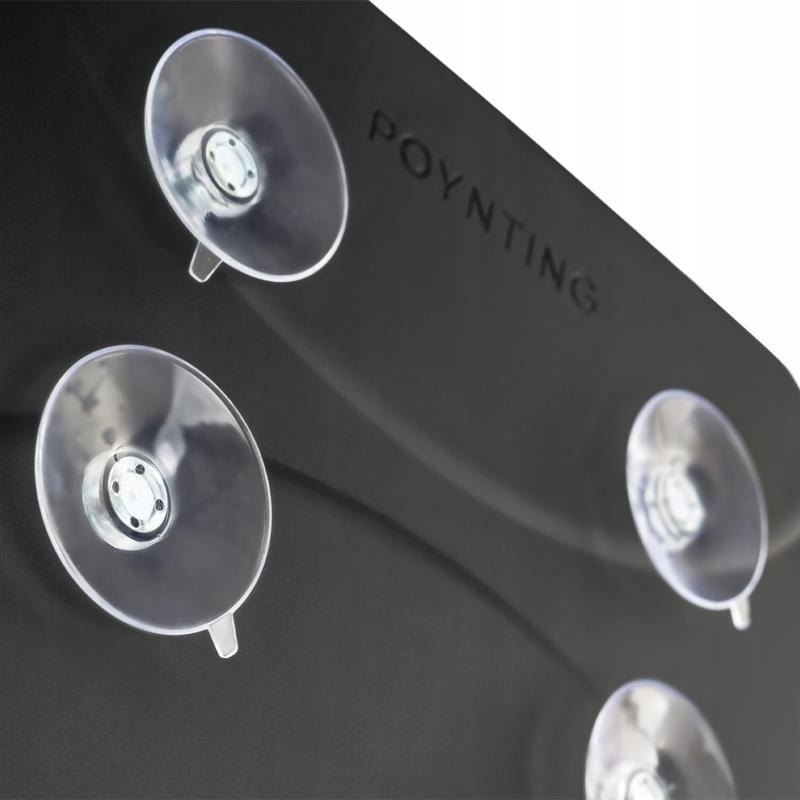

• Монтаж на окне: К окну с помощью присосок или клейкой ленты.
• Внутренний и внешний монтаж: Низкопрофильный, устойчивый к атмосферным воздействиям корпус IP65.

Коэффициент стоячей волны по напряжению (КСВН)

✅ КСВН — это мера эффективности, с которой радиочастотная мощность передается от источника питания через линию передачи к нагрузке. В идеальной системе передается 100% мощности, что соответствует КСВ 1:1.

✅ Poynting PANL-401 обеспечивает превосходные характеристики во всех диапазонах, поддерживая КСВ 2,5:1, что минимизирует потери сигнала и повышает эффективность соединения.

Усиление в дБи

Вертикальная поляризация для сотовых сетей

7,8 дБи — это пиковое усиление во всех диапазонах 410–6000 МГц

• Усиление в диапазоне 410–470 МГц: 0,5 дБи
• Усиление в диапазоне 617–960 МГц: 4 дБи
• Усиление на частоте 1427–1517 МГц: 4 дБи
• Усиление на частоте 1710–2700 МГц: 5 дБи
• Усиление на частоте 3300–4200 МГц: 7,8 дБи
• Усиление на частоте 4400–6000 МГц: 7 дБи

Горизонтальная поляризация для сотовых сетей

7,8 дБи — пиковое усиление во всех диапазонах 410–6000 МГц

• Усиление в диапазоне 410–470 МГц: 0,5 дБи
• Усиление в диапазоне 617–960 МГц: 4 дБи
• Усиление на частоте 1427–1517 МГц: 4 дБи
• Усиление на частоте 1710–2700 МГц: 5 дБи
• Усиление на частоте 3300–4200 МГц: 7,8 дБи
• Усиление на частоте 4400–6000 МГц: 7 дБи

Волновая диаграмма направленности антенны Poynting PANL-401

Вертикальная поляризация

• Эффективная передача сигнала в широком диапазоне частот
• Кросс-поляризация, включая вертикальную и горизонтальную поляризацию, повышает производительность в сетях 5G, 4G LTE и IoT
• Равномерное радиационное покрытие обеспечивает стабильное соединение в городских, промышленных и транспортных условиях

Горизонтальная поляризация

• Оптимизированные диаграммы направленности улучшают многонаправленную связь
• Технология 4x4 MIMO повышает стабильность сигнала и улучшает пропускную способность сети
• Хорошо работает в стационарной и мобильной связи

Излучение для Wi-Fi

• Поддерживает частоты от 410 МГц до 6000 МГц, но не оптимизирован для классических диапазонов Wi-Fi (2,4 ГГц и 5 ГГц).
• Наилучшие параметры достигаются в диапазоне 4400 – 6000 МГц, что позволяет использовать его в современных промышленных приложениях и беспроводных сетях.
• Характеристики излучения в этом диапазоне обеспечивают стабильное соединение, но не перекрывают традиционные маршрутизаторы Wi-Fi для домашних пользователей.

Выводы из представленных диаграмм

Диаграммы направленности для отдельных поляризаций подчеркивают универсальность антенны Poynting PANL-401:

• Вертикальная поляризация: Обеспечивает широкополосную передачу в диапазоне 5G/LTE, обеспечивая стабильное соединение на больших расстояниях.
• Горизонтальная поляризация: Повышает эффективность многонаправленной связи, оптимизация пропускной способности данных в технологии 4x4 MIMO.
• Диапазон 4400–6000 МГц: Обеспечивает надежные параметры передачи в промышленных приложениях, но не поддерживает стандартные диапазоны Wi-Fi 2,4 ГГц и 5 ГГц.

Характеристики

Порты

• 5G: вертикальная поляризация (x4)
• 5G: горизонтальная поляризация (x4)
• Wi-Fi: вертикальная поляризация (x2)
• Wi-Fi: горизонтальная поляризация (x2)

SISO/MIMO

• 8x8 MIMO: 5G
• 4x4 MIMO: Wi-Fi

Полосы частот: 617–6000 МГц

Поляризация: вертикальная и горизонтальная

Максимальное усиление: 6 дБи

Тип разъема: 13 x SMA (штекер)

Тип коаксиального кабеля: 13 x RG 316 с SMA (штекер)

Длина кабеля: 650 мм — 5G, Wi-Fi и GPS

Размеры изделия: 382 x 224 мм

Размеры упаковки: 440 x 430 x 190 мм

Диапазон частот (сотовая связь):

• 617 – 960 МГц
• 1427 – 1517 МГц
• 1710 – 2700 МГц
• 3400 – 4200 МГц
• 5000 – 6000 МГц

Усиление (по вертикали):

• 4 дБи при 617–960 МГц
• 4 дБи при 1427–1517 МГц
• 6 дБи при 1710–2700 МГц
• 5,5 дБи при 3400–4200 МГц
• 4 дБи при 5000–6000 МГц

Усиление (уровни):

• 2 дБи при 617–960 МГц
• 2 дБи при 1427–1517 МГц
• 4 дБи при 1710–2700 МГц
• 2 дБи при 3400–4200 МГц
• 4 дБи @ 5000–7200 МГц

КСВН (вертикальный): 2,5:1

КСВН (горизонтальный): 2,5:1

Мощность питания: 10 Вт

Поляризация: Линейная, вертикальная

Вход полное сопротивление: 50 Ом (номинальное)

Переход постоянного тока: Да

Ветроустойчивость:160 км/ч

Диапазон рабочих температур: от -40°C до +80°C

Условия окружающей среды:На открытом воздухе/в помещении

Защита Рейтинг: вода: IP65

Устойчивость к солевому туману: MIL-STD 810G/ASTM B117

Рабочая влажность: до 98 %

Влажность при хранении: от 5 % до 95 % (без конденсации)

Диапазон температур хранения: от -40°C до +70°C

Класс воспламеняемости корпуса:UL 94-HB

Ударопрочность:IK08

Соответствие стандартам:CE и RoHS
