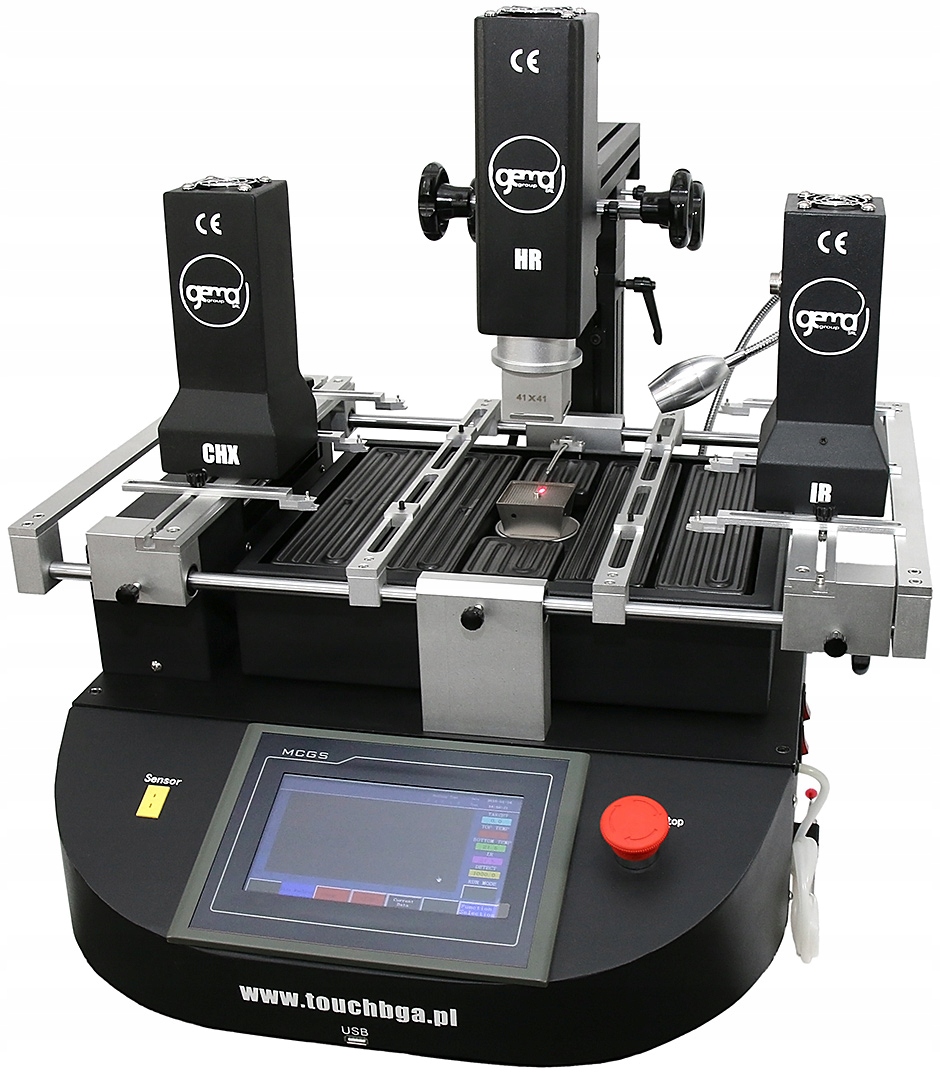

ПРОФЕССИОНАЛЬНАЯ ПАЯЛЬНАЯ СТАНЦИЯ TOUCHBGA GM5860L 5450 Вт

С 3 ТИПАМИ НАГРЕВАТЕЛЕЙ (ИК, ГОРЯЧИЙ ВОЗДУХ, КВАРЦ) И СИСТЕМОЙ ОПТИЧЕСКОГО КОНТРОЛЯ

Комплексная система ремонта BGA-систем TOUCHBGA GM5860L — профессиональное и современное решение для разборки и сборки BGA, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA-систем бытовой электроники, медицинские и телекоммуникационные услуги. , военные, автомобильные.

Аппарат предназначен для ремонта материнских плат компьютеров, видеокарт, ноутбуков, консолей, мобильных телефонов, автомобильных модулей и контроллеров, изготовленных с применением технологии свинцовой и бессвинцовой пайки. Особенно рекомендуется для работы с большими печатными платами.

Высокая мощность и эффективная система охлаждения обеспечивают эффективную работу и сокращают время воздействия высокой температуры на пластину до минимума.

Отличительными особенностями станции GM5860L являются:

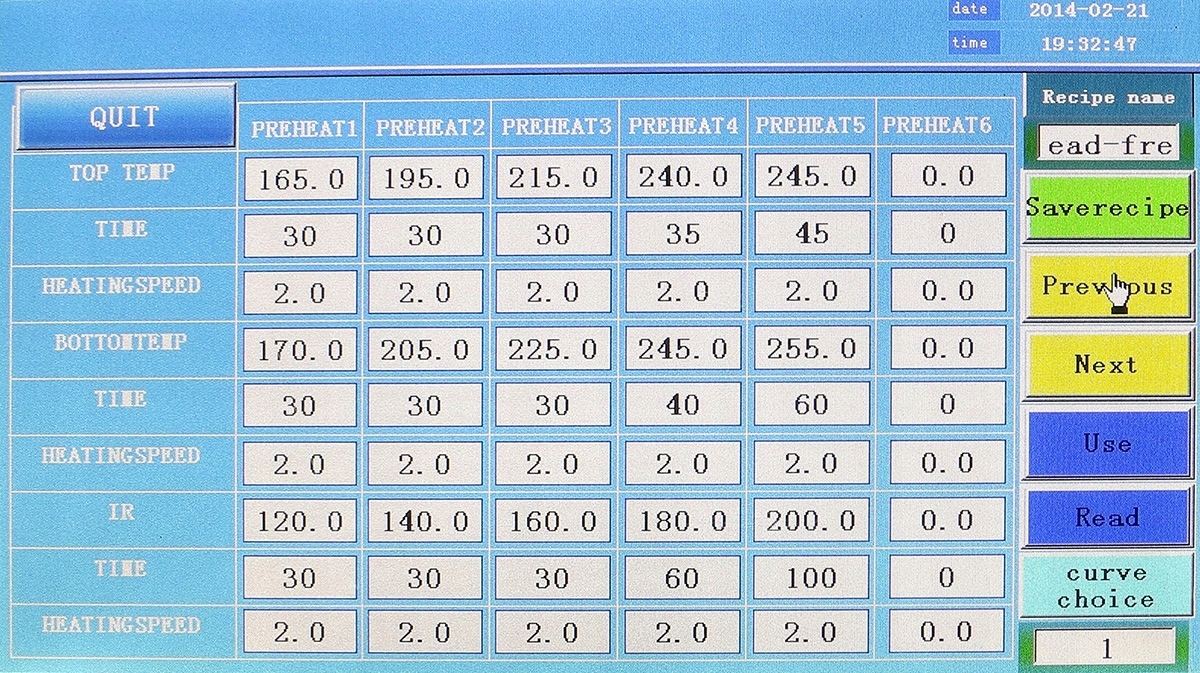

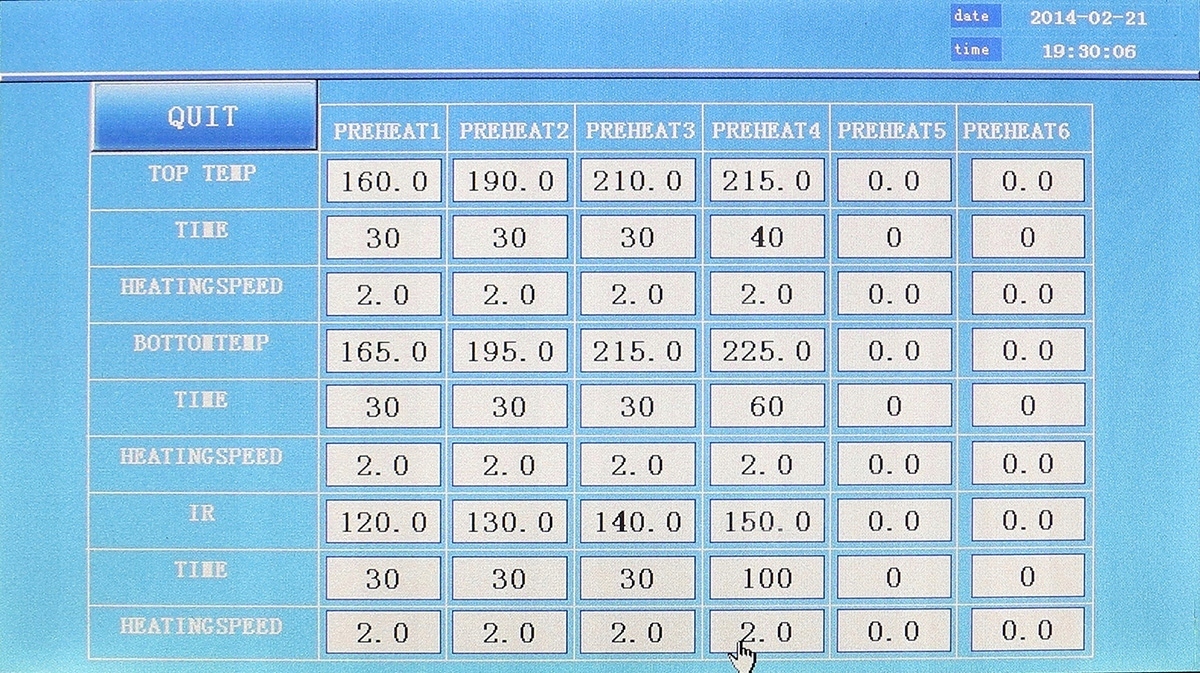

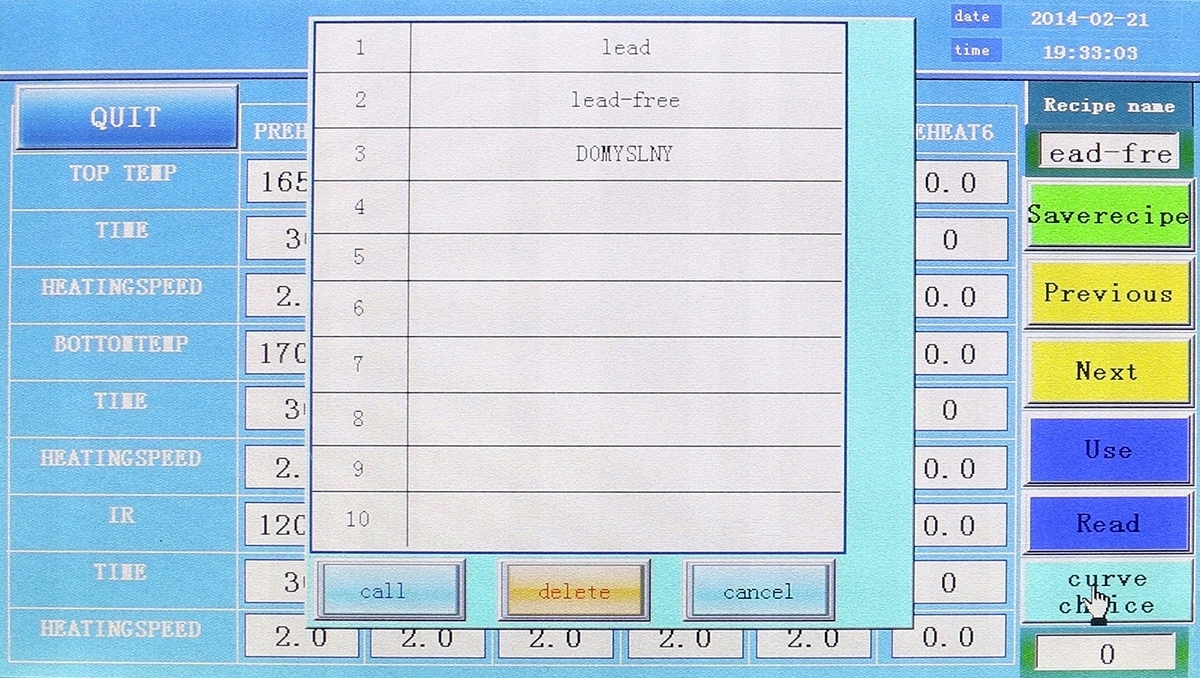

Станция позволяет программировать 55 профилей отопления, отслеживать их на постоянной основе и изменять уже заданные параметры в любое время (в том числе во время отопления). Чтобы лучше обеспечить конечный эффект, каждый профиль можно запрограммировать на 6 температурных блоков. После завершения процесса нагрева весь ход процесса нагрева можно проанализировать на дисплее.

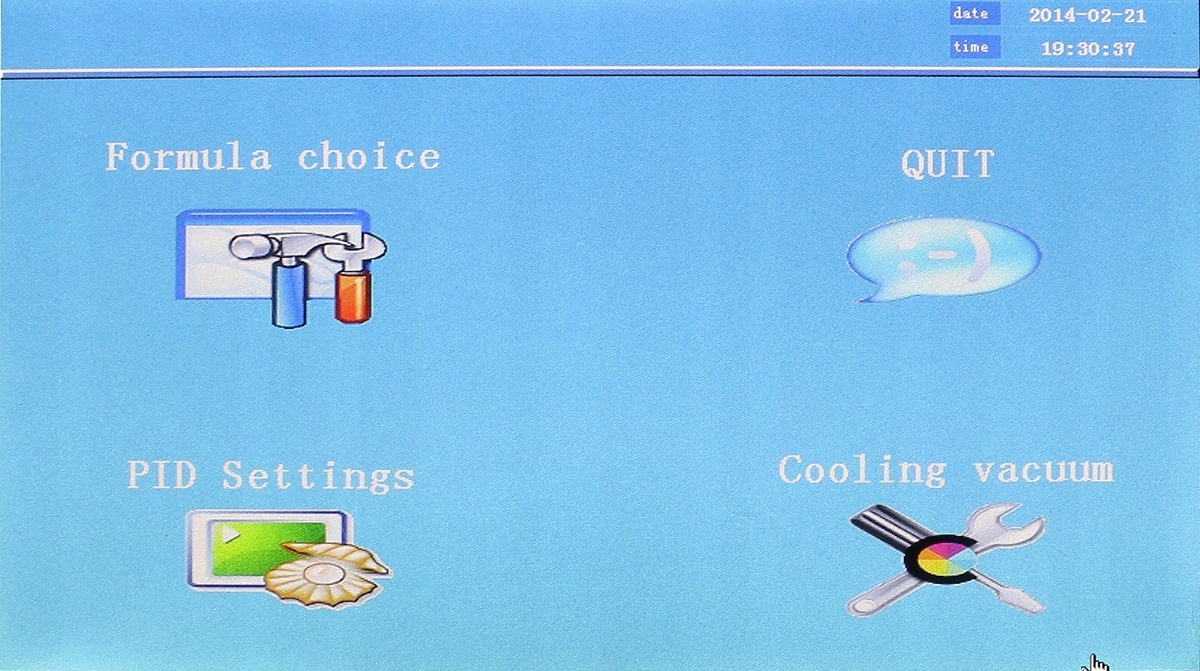

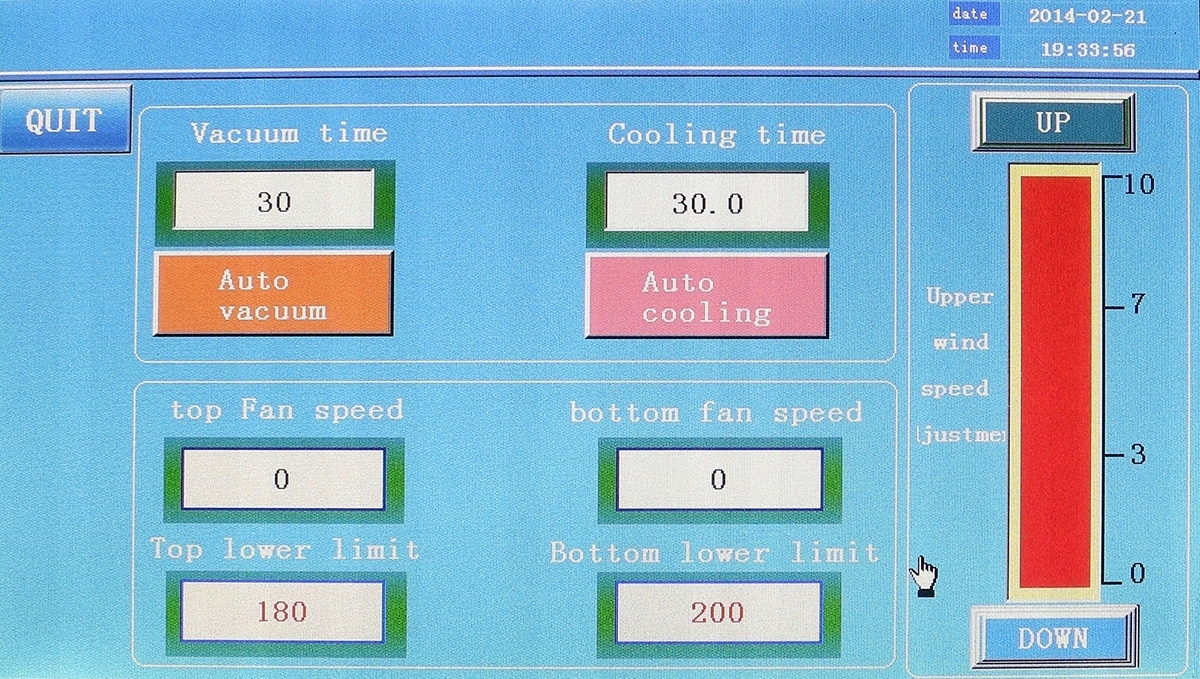

Все параметры, а именно: заданная температура, время нагрева, скорость повышения температуры с течением времени, время охлаждения, время работы вакуумного захвата, можно настроить независимо с помощью сенсорной панели управления MCGS LCD Human-Machine Interaction (HMI) HD с диагональю 7". На дисплее в режиме реального времени отображаются все параметры работы станции, включая графическую визуализацию состояния процесса нагрева, а также заданных и достигнутых температур на графиках.

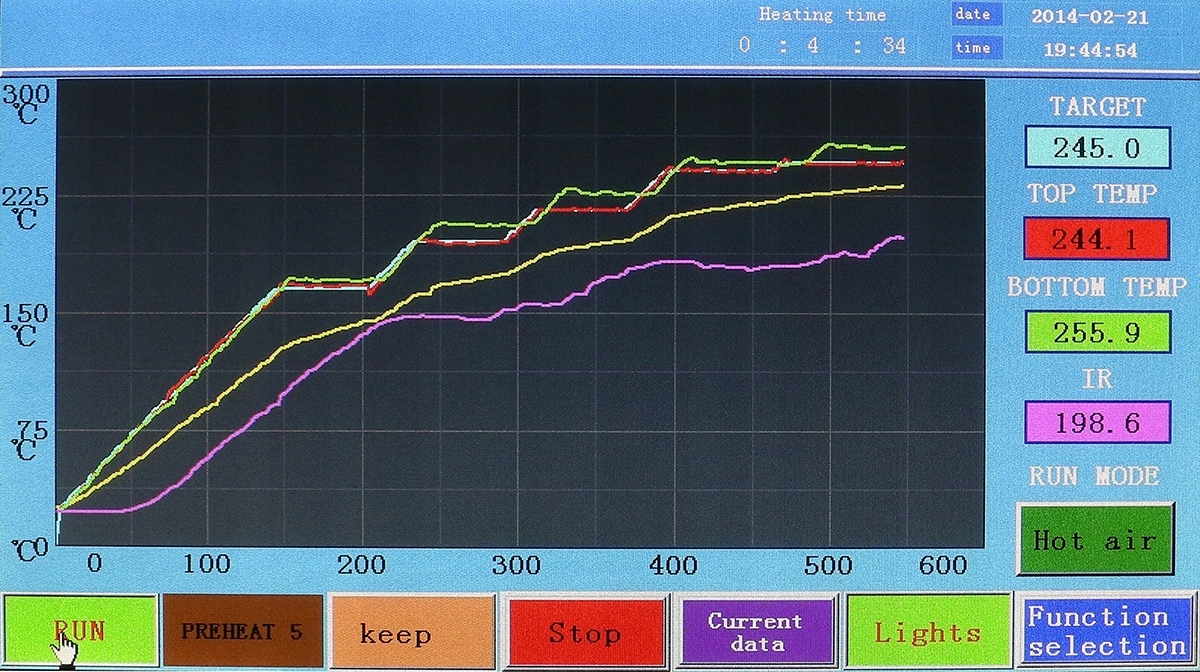

Следующие температуры представлены на экране в числовом виде и на графике:

Программное обеспечение станции оснащено кнопкой ведения профиля KEEP. После ее нажатия станция поддерживает все достигнутые на данный момент температуры до тех пор, пока кнопка KEEP не будет нажата повторно.

Станция также имеет кнопку аварийной остановки, которая прерывает процесс нагрева по требованию пользователя.

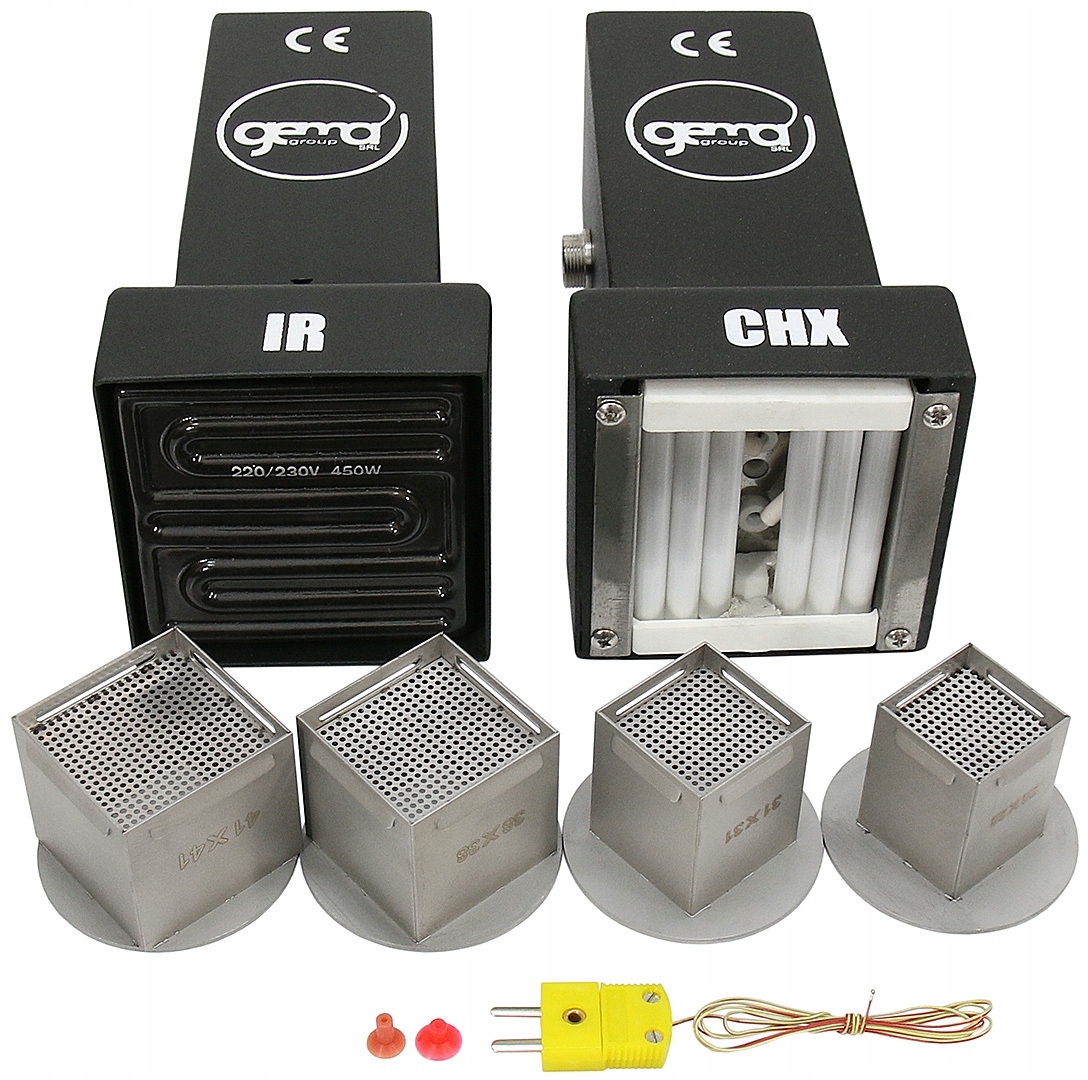

Для обеспечения наилучшего эффекта пайки в станции используются 3 независимые зоны/поверхности нагрева (верхний, нижний и нагреватель печатной платы), температуру которых можно контролировать и контролировать отдельно. Первый (верхний) и второй (нижний) — вентиляторы горячего воздуха (верхние вентиляторы можно заменить на ИК или кварцевый нагреватель, которые входят в комплект). Третья нижняя зона – кварцевый нагревательный элемент (темный инфракрасный). Первой и второй поверхностями нагрева можно управлять с помощью нескольких групп и разделов температурных параметров. Верхний нагревательный элемент, независимо от того, термовоздушный он, ИК или кварцевый, можно регулировать в любой плоскости. Нижний горячий воздух регулируется по вертикали, что очень важно, например, для больших консольных систем. Третья поверхность (нагреватель) нагревает плату по большой поверхности, уменьшая напряжение и снижая температуру, необходимую для правильной пайки элемента.

Кроме того, нагревательные секции нижнего ИК-нагревателя можно блокировать двумя переключателями, например, при нагреве/запекании печатной платы меньшего размера.

Для определения точных температур на станции использовались прецизионные термопары типа К с точностью +/- 3С, работающие в замкнутом контуре.

После завершения каждого процесса распайки/пайки генерируется сигнал тревоги.

В случае возникновения чрезмерно высоких неконтролируемых температур или возможного перегрева компонентов встроенная система защиты от превышения температуры остановит весь процесс и отключит электрическую цепь.

С левой стороны станции расположен очень эффективный поперечный вентилятор, который автоматически охлаждает печатные платы после распайки и пайки. Это предотвращает деформацию печатной платы и предотвращает эффект реболлинга BGA.

Основной держатель печатной платы оснащен V-образным пазом, который обеспечивает быструю и стабильную сборку платы и большой диапазон регулировки.

Магнитные сопла расположены в верхней и нижней частях станции для направления горячего воздуха и защиты соседних элементов. Насадки очень легко установить одной рукой. Их можно расположить и повернуть под любым углом.

Кроме того, нижняя насадка имеет специальные отверстия, выводящие излишки горячего воздуха.

Станция также оснащена электронным вакуумным захватом, управление которым осуществляется с помощью сенсорного ЖК-экрана. Также имеется аварийный выключатель.

Технические данные:

Технические данные камеры CCD:

Технические данные объектива для видеонаблюдения 5–50 мм F1,6 1/3 дюйма IR Mega M:

Характеристики ЖК-монитора:

В комплект входит:

При личном получении обучение работе со станцией и процессу замены/ремонта BGA-систем БЕСПЛАТНО.
