ПАЯЛЬНАЯ СТАНЦИЯ

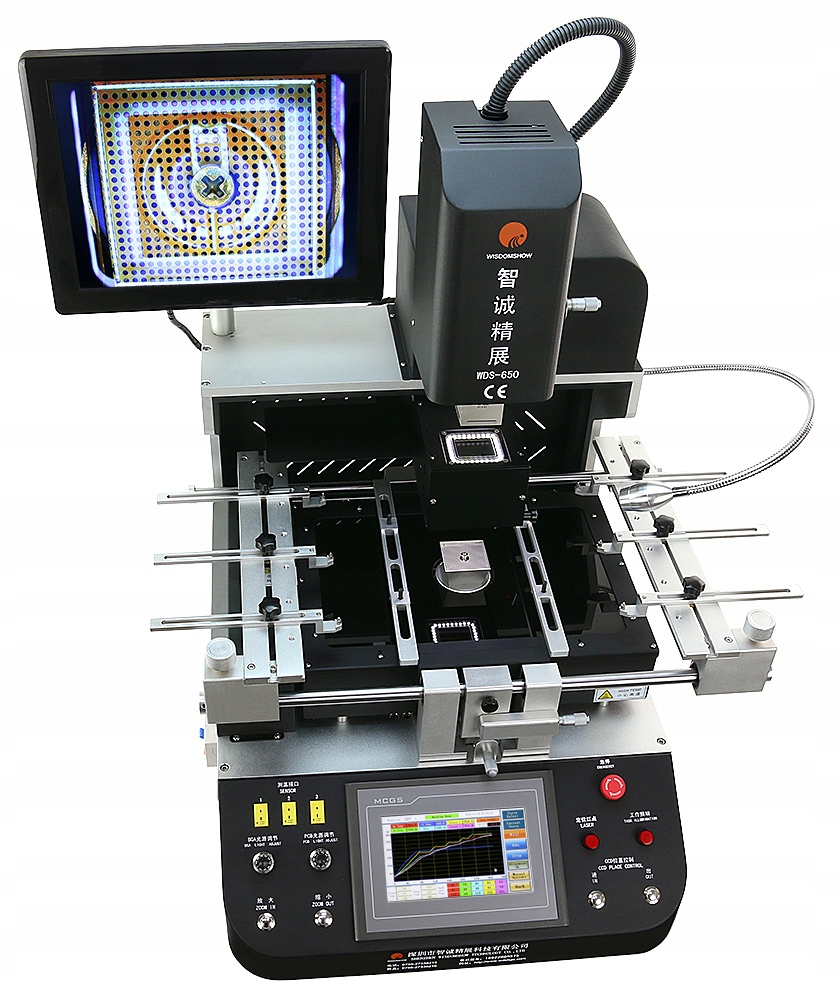

WISDOMSHOW WDS-650 6500 Вт

С СЕНСОРНЫМ ЖК-ЭКРАНОМ 7 ДЮЙМОВ

ДЛЯ ОБСЛУЖИВАНИЯ СИСТЕМЫ

BGA, SMD, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA

С ТОЧНОЙ ОПТИЧЕСКОЙ оптикой

СИСТЕМА ПОЗИЦИОНИРОВАНИЯ SPLIT VISION 1080p

Комплексная система для ремонта и замены систем WISDOMSHOW WDS-650 общей мощностью 6500Вт — очень эффективное, профессиональное и современное решение для разборки и сборки BGA , uBGA, системы CBGA, CCGA, CSP, QFN, MLF, PGA для бытовой электроники, медицины, телекоммуникаций, военной, автомобильной и промышленной электроники.

Аппарат предназначен для ремонта материнских плат персональных и промышленных компьютеров, видеокарт, ноутбуков, приставок, мобильных телефонов, автомобильных модулей и контроллеров, изготовленных по технологии этилированной и бессвинцовой пайки. Особенно рекомендуется для работы с большими многослойными печатными платами.

Очень высокая мощность и эффективная система охлаждения обеспечивают эффективную работу и сокращают время воздействия высокой температуры на пластину до минимума.

Отличительными особенностями модели WDS-650 являются:

Паяльная станция WDS-650 имеет сенсорный ЖК-дисплей диагональю 7 дюймов, большую площадь нижнего ИК-нагревателя 280х390 мм, для ламинатов меньшего размера есть возможность отключения отдельных участков нижнего нагревателя, 20 000 программируемых профилей, вертикальный. регулировка нижнего воздухонагревателя (под платой).

Станция позволяет контролировать и отслеживать все параметры в постоянном режиме на сенсорном ЖК-экране.

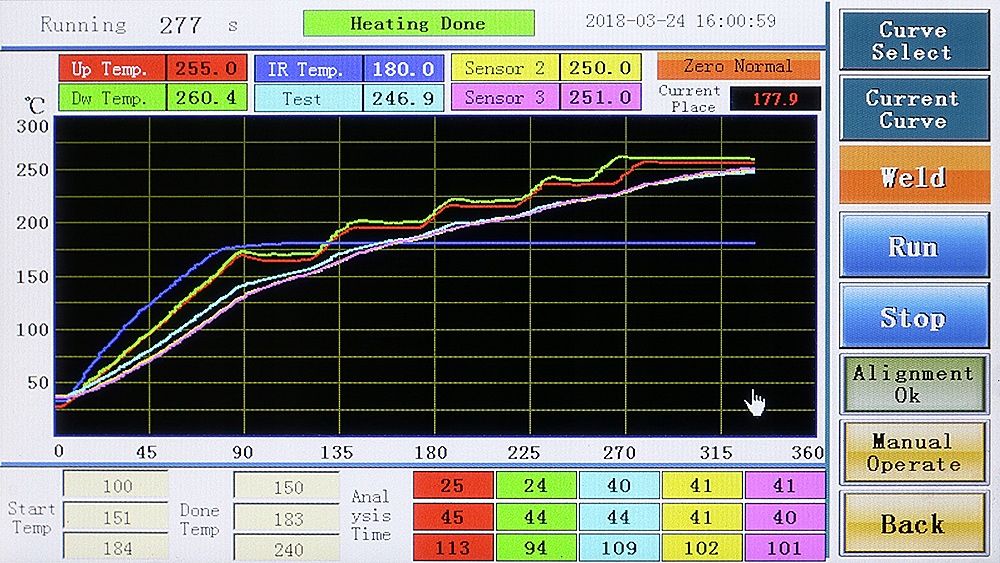

На ЖК-дисплее в режиме реального времени отображаются все рабочие параметры станции, включая графическую визуализацию состояния процесса нагрева, а также заданной и достигнутой температуры на графике для каждой из 3-х зон нагрева и каждого из 3-х внешних датчиков температуры.

Следующие температуры представлены на экране в числовом виде и на графике:

Кроме того, что редкость, станция выдает общее время нагрева отдельно для каждой из 3-х зон в 3-х заданных оператором температурных диапазонах - это шаг к поддержанию стандартов, соответствующих рекомендациям IPC.

После окончания процесса пайки дисплей позволяет анализировать полный ход процесса нагрева в каждой из 3 зон нагрева и каждом из 6 датчиков.

Программное обеспечение станции оснащено кнопкой поддержания профиля ДЕРЖАТЬ. После ее нажатия станция поддерживает все температуры, достигнутые на данный момент, до тех пор, пока кнопка «ДЕРЖАТЬ» не будет нажата снова. Эта функция полезна в случае пайки, которая плавится довольно медленно при температурах, считающихся подходящими для данного сплава, или в случае многослойных ламинатов печатных плат при разработке правильного профиля нагрева.

Для обеспечения наилучшего эффекта пайки в станции используются 3 независимые зоны/поверхности нагрева (верхний, нижний и нагреватель печатной платы), температуру которых можно отслеживать и контролировать отдельно.

Кроме того, секции нижнего нагревателя можно отключать блоками с двумя переключателями, например, при нагреве/запекании печатной платы меньшего размера.

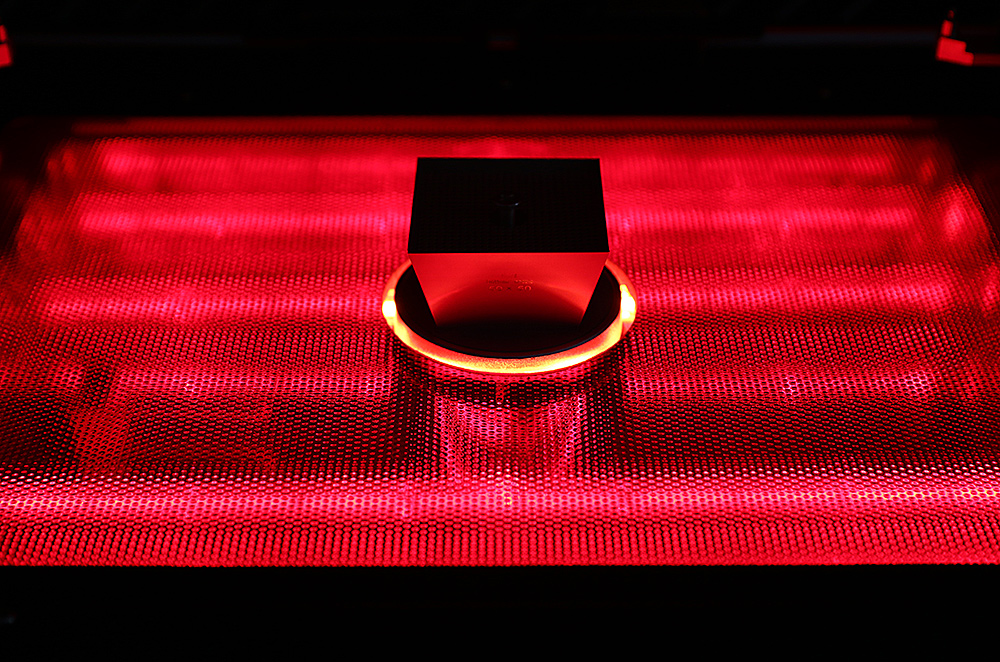

Первая (верхняя) и вторая (нижняя) зоны представляют собой поток горячего воздуха HR. Третий (нижний) — это эффективные кварцевые ИК-излучатели, характеристики которых:

ИК-зона нагревает плату по всей поверхности, уменьшая напряжение и снижая температуру, необходимую для правильной пайки элемента.

Процесс пайки программируется с помощью сенсорного экрана, создавая соответствующий профиль пайки для данной разводки и ламината печатной платы.

Каждой из 3 зон нагрева можно управлять отдельно с помощью 8 групп/ступеней параметров. Каждая группа/шаг состоит из 3 параметров:

Благодаря точному контролю повышения и значения температуры на каждом этапе процесса соблюдаются самые высокие стандарты и нормы IPC, точно определяющие отдельные этапы систем пайки, т. е. ПРЕДВАРИТЕЛЬНЫЙ ЗАПЕЧ, ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ, ЗАМАЧИВАНИЕ, ПАВЛЕНИЕ, ОХЛАЖДЕНИЕ.

Для определения точных температур в каждой секции использовались прецизионные термопары типа К с точностью +/- 1С, работающие в замкнутом контуре.

После завершения каждого процесса распайки/пайки генерируется сигнал тревоги.

В случае повышения неконтролируемой температуры или повреждения одного из вентиляторов система программируемой защиты может подать сигнал тревоги и отключить зоны нагрева.

Станция оборудована 6 точками опоры плит с каждой стороны.

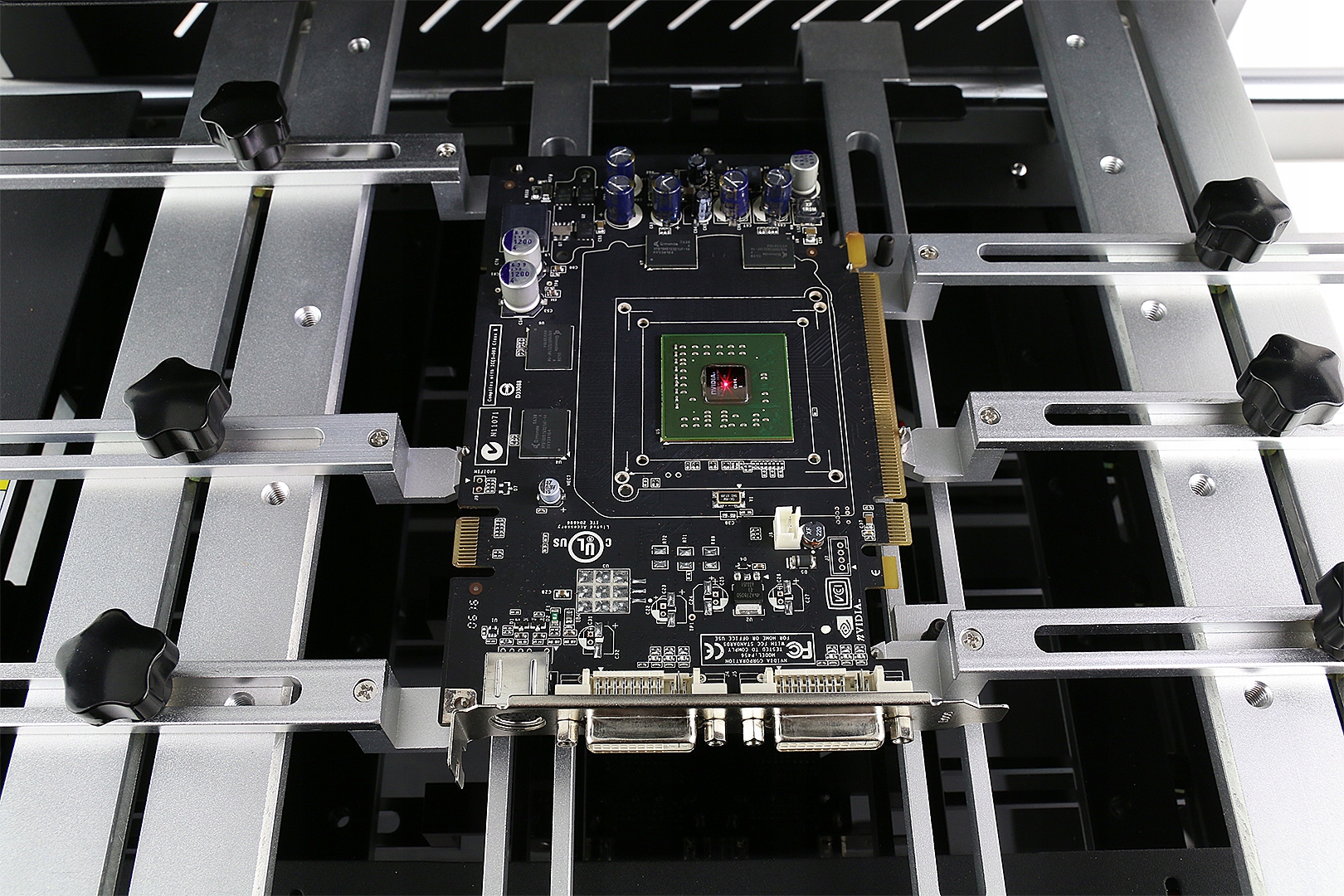

Основной держатель печатной платы оснащен V-образным пазом, который обеспечивает быструю и стабильную сборку платы и большой диапазон регулировки.

В случае плат неправильной формы станция оснащена 6 держателями печатных плат, которые, помимо V-образного паза, также имеют штифты, идеально подходящие для размещения в монтажных отверстиях платы. доски.

Для исключения прогиба платы в процессе пайки держатель дополнительно имеет два ряда кронштейнов и возможность поддержки непосредственно под паяемой системой (регулируемый по высоте винт) нижнее сопло горячего воздуха).

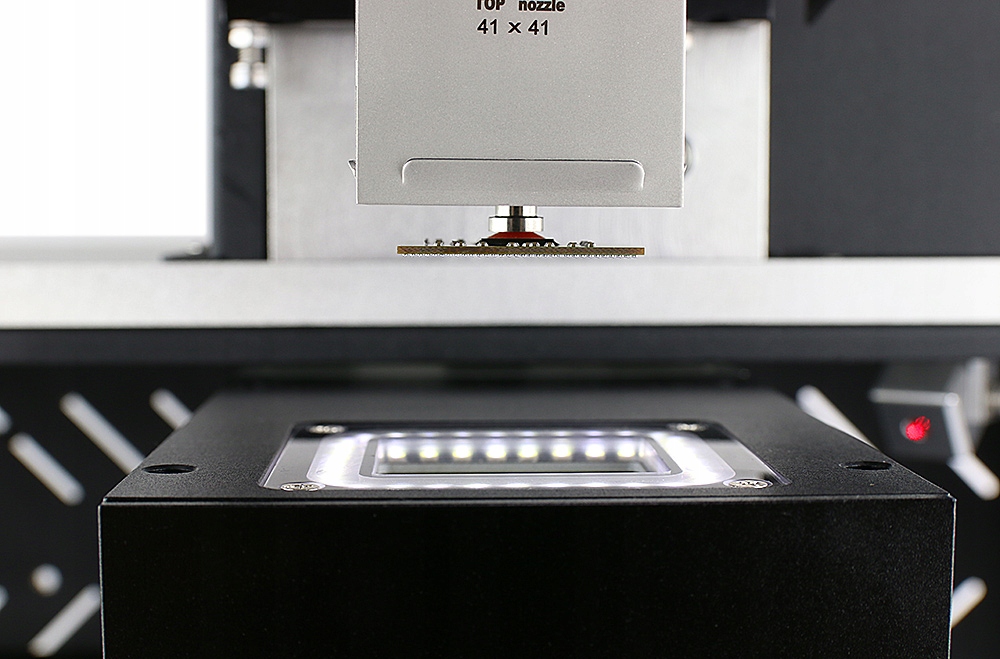

В верхней и нижней частях станции установлены магнитные форсунки для направления горячего воздуха и защиты соседних компонентов. Насадки очень легко установить одной рукой. Их можно расположить и повернуть под любым углом.

Все насадки горячего воздуха (верхние/нижние) имеют специальные боковые отверстия, которые отводят излишек горячего воздуха.

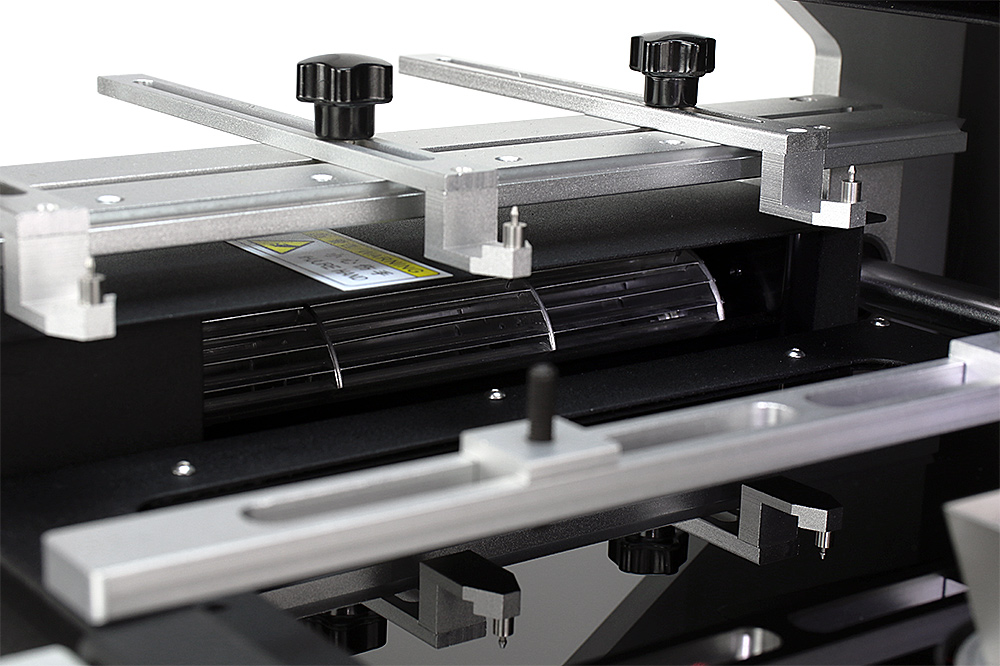

С левой стороны станции расположен очень эффективный поперечный вентилятор, который автоматически охлаждает печатные платы после распайки и пайки. Это предотвращает деформацию печатной платы и предотвращает эффект реболлинга.

Станция оснащена системой Split Vision 1080p, которая позволяет точно позиционировать систему относительно контактных площадок печатной платы с помощью:

Кроме того, станция позволяет осуществлять автоматический подъем и опускание системы.

Станция также оборудована:

Станция сертифицирована и имеет маркировку CE.

Технические данные:

• общая мощность: 6500 Вт
• мощность верхнего нагревательного элемента горячего воздуха: 1200Вт
• мощность нижнего термовоздушного нагревательного элемента: 1200Вт
• общая мощность нижнего кварцевого нагревателя: 4000Вт (4х1000Вт)
• напряжение питания: переменный ток 230В/230В 50/60Гц (силовой кабель 3х2,5мм2)
• датчики температуры: датчики К-типа (термопара) с точностью +/- 1C
• мин. Размер печатной платы: 10x10 мм
• макс. размер печатных плат: 380x420 мм
• размер нижнего ИК кварцевого нагревателя: 280x390 мм
• максимальный вес позиционируемой системы: 120 г.
• Размер поддерживаемых систем: 1–80 мм
• точность позиционирования: 0,01–0,02 мм
• толщина поддерживаемых систем ламината печатной платы: 0,5-4 мм
• размеры станции с ЖК-дисплеем: 900(в) x 640(г) x 770 мм (ширина)
• управление: цветное сенсорное экран 7 дюймов HD HMI + контроллер ПЛК.
• Защита от перегрузки по току: предохранитель C32.
• Вес нетто: 70 кг.
• Письменная гарантия: 24 месяца от двери до двери ( также на нагревательных элементах)

В комплект входит:

Бесплатное обучение эксплуатации станции и замене/ремонту системы при личном получении.
