PCB МОДУЛЬ ЖИВЛЕННЯ LM317 A1943 3.3-15V MAX 5A

МОДУЛЬ ПИТАНИЯ ДЛЯ печатной платы LM317 A1943, 3,3–15 В, МАКС. 5 А

Сильноточный стабилизированный источник питания звука на базе LM317, TL431 и транзистор 2SA1943.

Заводская настройка источника питания составляет 12 В постоянного тока.

Выходное напряжение можно регулировать в диапазоне 3,3–15 В постоянного тока. монтажный потенциометр.

Используемые электролитические конденсаторы:

- 4x Ниппон Chemi-con KYA 4700uF 42V 105C низкое сопротивление

- 8x Rubycon ZLH 680 мкФ, 35 В, низкий уровень сопротивление

Приблизительное выходное напряжение, рекомендованное производителем относительно напряжения питания от трансформатора:

Выход: 5 В постоянного тока, трансформатор 9 В переменного тока

Выход: 9 В постоянного тока, трансформатор 12 В переменного тока

Выход: 12 В постоянного тока, трансформатор 15 В переменного тока

Выход: 15 В постоянного тока, трансформатор 18 В переменного тока

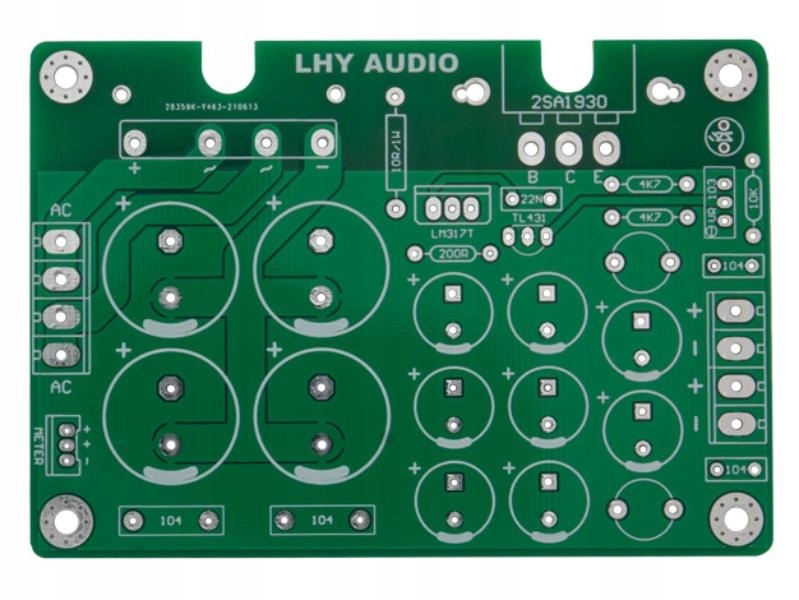

Печатная плата 100 x 70 x 1,6 мм, FR4.

Высота модуля (z мост и транзистор, прилегающие к поверхности) — около 52 мм

Примечания по установке:

- блок питания имеет 4 контакта для подключения трансформатора, но ОНИ СОЕДИНЕНЫ В ДВЕ ПАРЫ (напряжение от трансформатора следует давать В СРЕДНИХ ДВАХ из четырех),

— используйте ШАЙБУ ИЗОЛЯЦИЯ на выходном транзисторе и шайба или термопаста на нем мост,

- чем выше выходной ток, тем лучше следует использовать рассеивание тепла - радиатор большего размера или прикрепленный непосредственно к металлический корпус,

- блок питания имеет два выхода напряжения, отмеченные (+-) и (+-), но разделены только катушками.

Покупатель получает распаянный и проверенный блок питания вместе с цифровой измеритель напряжения - как на первом фото в предложении.

Схема модуля недоступна.

Предложение включает в себя реальные фотографии предлагаемого модуля.

Сильноточный модуль питания для аудиоприложений 3,3–15 В МАКС. 5 А.
