МОДУЛЬ ПИТАНИЯ ДЛЯ ПЛАТЫ MAX 5A ДЛЯ RASPBERRY PI С ЭМФ ФИЛЬТРОМ LM317 + 2SA1943
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 14
Оплачивая «МОДУЛЬ ПИТАНИЯ ДЛЯ ПЛАТЫ MAX 5A ДЛЯ RASPBERRY PI С ЭМФ ФИЛЬТРОМ LM317 + 2SA1943», вы можете быть уверены, что данный товар из каталога «DIY» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
МОДУЛЬ ПИТАНИЯ ДЛЯ ПЛАТЫ MAX 5A ДЛЯ RASPBERRY PI С ЭМФ ФИЛЬТРОМ LM317 + 2SA1943

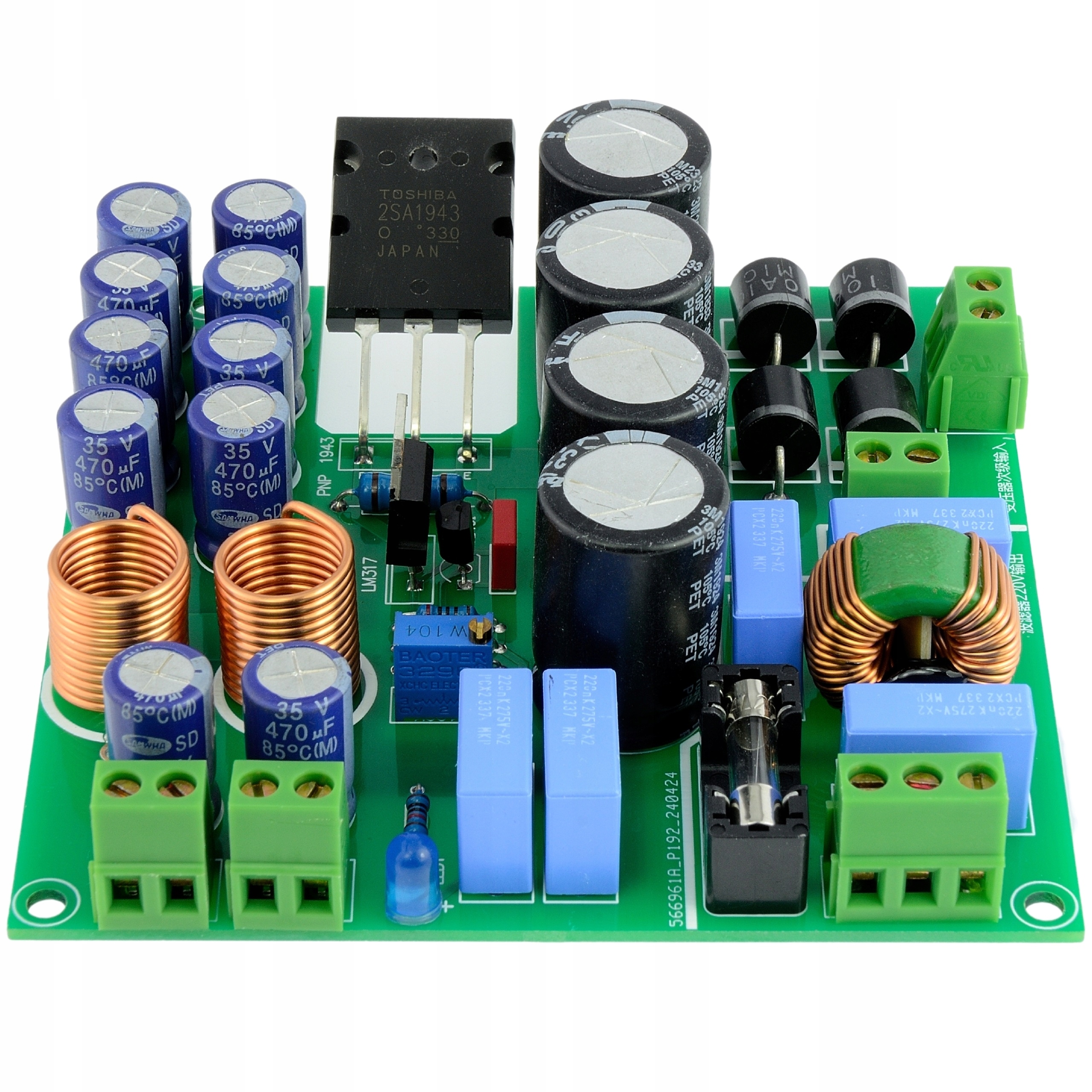

Сильноточный модуль питания на базе систем LM317, TL431 и 2SA1943 с сетевым фильтром электромагнитных помех.
Благодаря повышающему транзистору Текущая мощность источника питания до макс. 5А можно использовать, например, для источника питания Малина Пи.
В этом случае не забудьте использовать радиатор. (через изоляционную прокладку).
Без радиатора максимальный выходной ток - ок. 1А
Максимальный выходной ток — 5А
Максимальное входное напряжение z трансформатор - 25В переменного тока
Максимальное выходное напряжение блока питания - 31В постоянного тока
Напряжение со вторичной обмотки трансформатора х 1,4 = напряжение на выпрямительном мосту.
На выпрямительном мосту должно быть напряжение. как минимум на 4 В выше выходного напряжения.

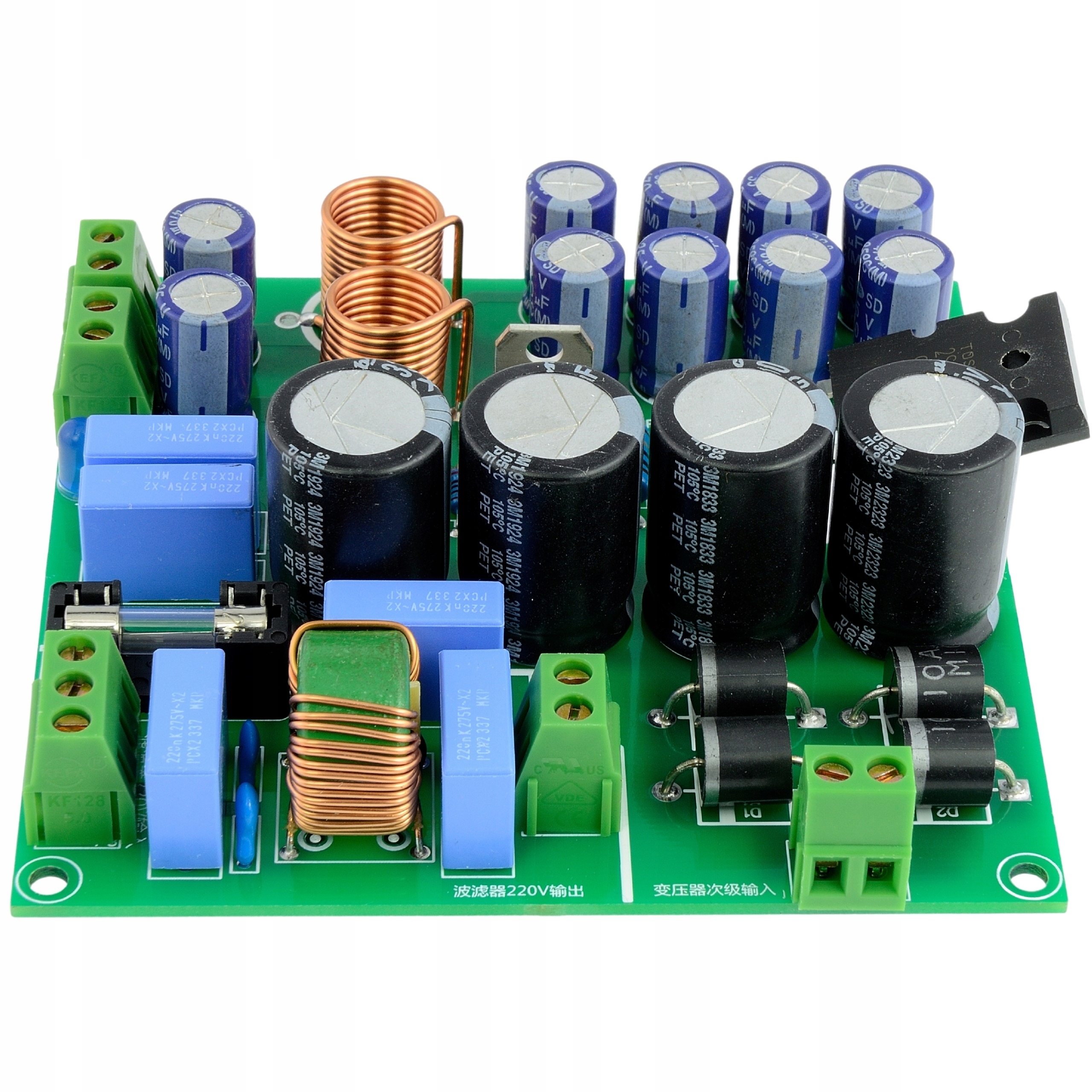

Конденсаторы: 4 х Rubycon YXG 3300 мкФ 35 В, 10 х Samwha SD 470 мкФ 35В, 7x Пилкор МКП 220нФ 275В X2 PCX2337
Размеры печатной платы: 99 x 99 мм (высота около 30 мм)
Схема модуль недоступен.

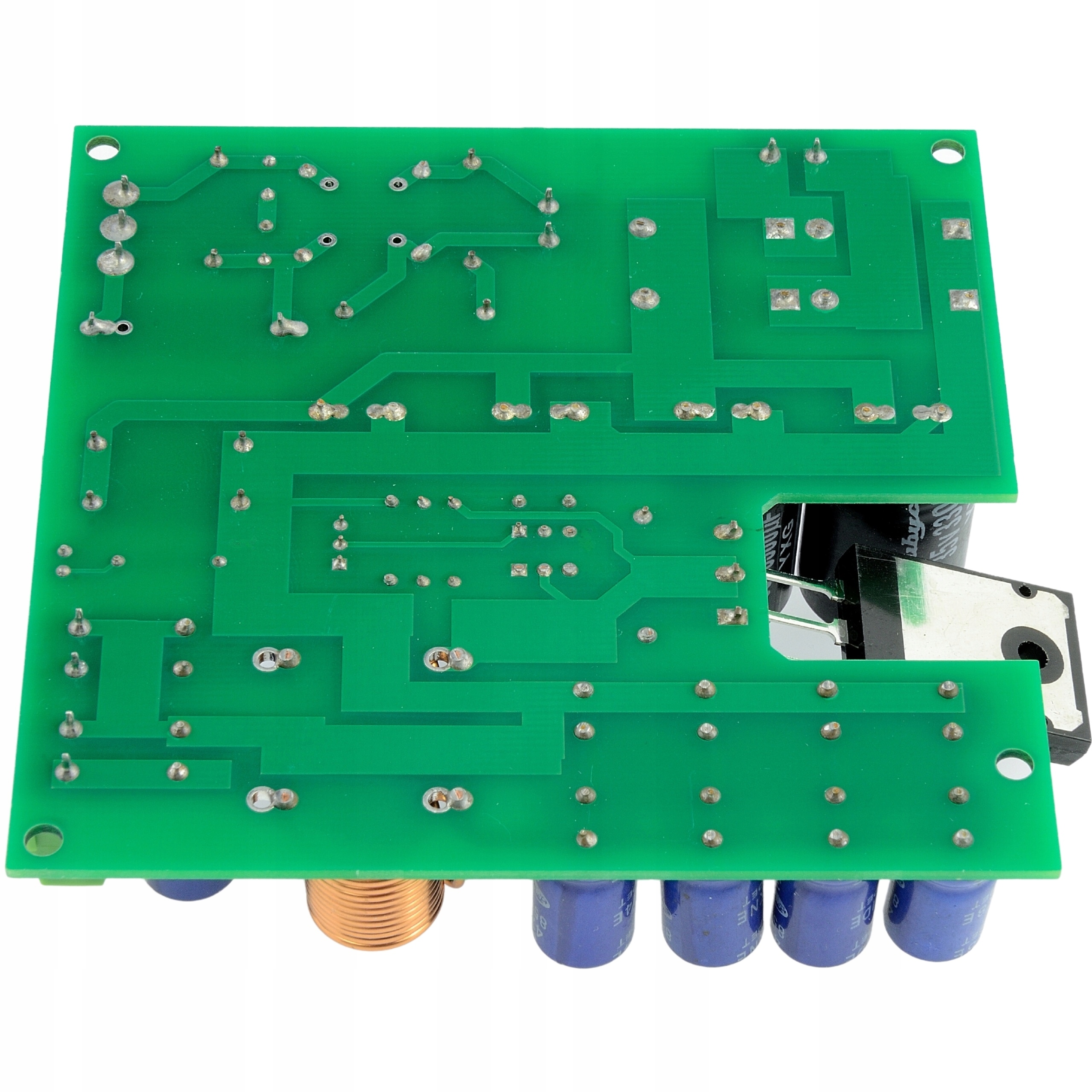

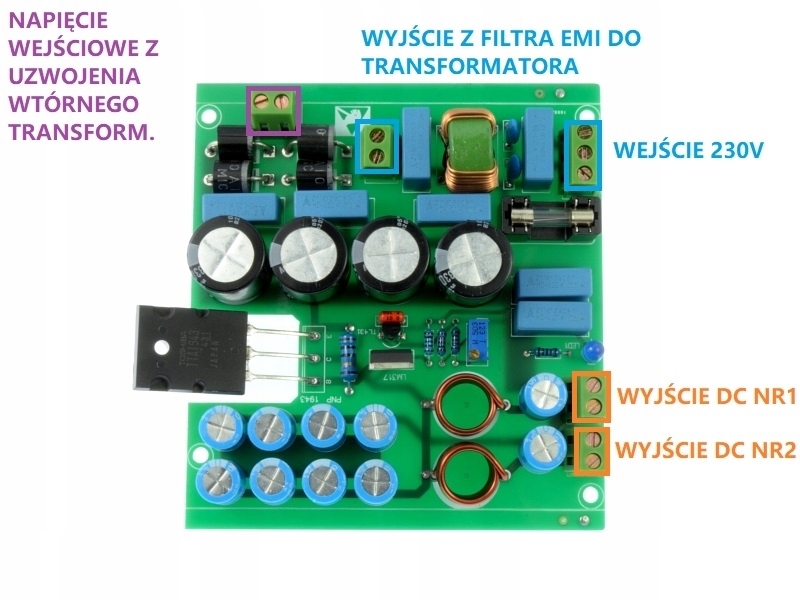

В предложение включены реальные фотографии продаваемого товара. модуль (кроме фото с описаниями).
Силиконовая прокладка в комплекте. транзистор.
