Адаптер Transition HIGH to LOW Converter

ПРЕМИУМ-версия / очень хорошее качество звука

Продукт известного голливудского бренда

______________

• Полезный адаптер при установке автозвука.
• Заменяет отсутствующие разъемы «тюльпан» на магнитоле.
• Преобразует сигнал из динамиков в сигнал RCA.
• Преобразует сигнал из динамиков в сигнал RCA
• li>
• Подключение параллельно динамики
• Выход REMOTE TURN ON/OFF - схема включения и выключения внешнего усилителя мощности
• 4 выхода RCA (спереди и сзади)

ID: U281

ВВЕДЕНИЕ

Высококачественный 4-канальный преобразователь Premium High/Low, который снижает уровень аудиосигнала с выходов динамиков радиостанции до уровня входного сигнала RCA, используемого в самые универсальные автомобильные усилители. Он позволяет подключить 4-канальный усилитель мощности к магнитоле, не имеющей линейных выходов аудиосигнала RCA (CINCH). Конвертер оснащен 4 независимыми каналами, фильтром, снижающим помехи от автомобильной установки, и системой «Auto Turn ON/OFF REMOTE» для автоматического включения и выключения усилителя. Благодаря использованию высококачественных электронных компонентов SMD и передовых процессов обработки аудиосигнала преобразователь обеспечивает очень хорошее музыкальное звучание гораздо лучшего качества, чем многие другие аналогичные устройства за меньшую цену.

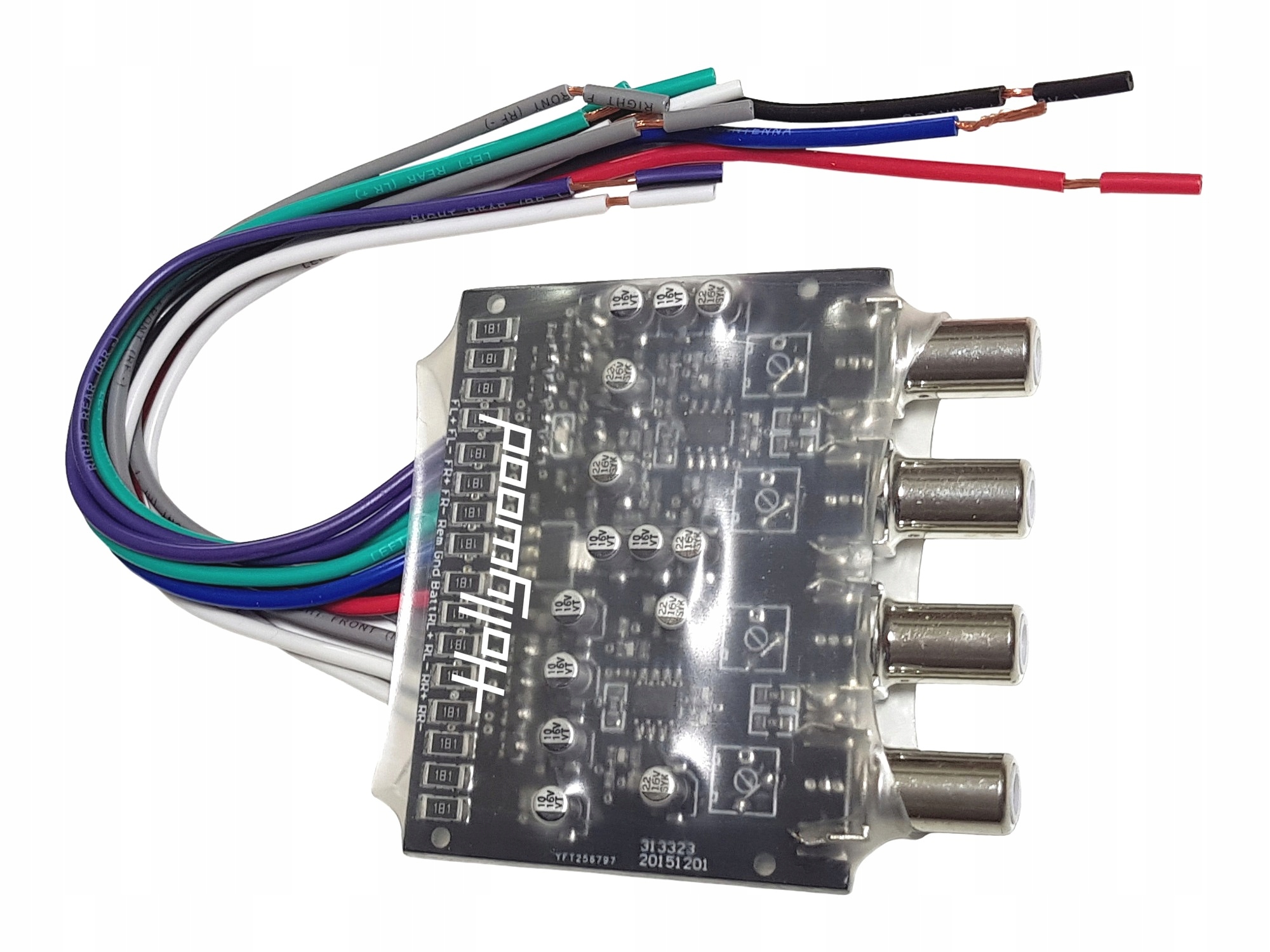

• high -класс 4- Конвертер аудиосигнала высокого/низкого канала в версии для монтажников (без корпуса)
• очень хорошее качество звука
• Технология SMD
• Автоматическое включение /ВЫКЛ. ДИСТАНЦИОННАЯ система» - генерирует напряжение вкл. ДИСТАНЦИОННЫЙ выход (+12В, макс. 100мА) для включения и выключения внешнего усилителя мощности
• 4 входных канала с уровнем сигнала громкоговорителя (High Level)
• 4 выходных канала с сигналом RCA уровень (Low Level)
• фильтр, ограничивающий помехи от системы зажигания автомобиля
• небольшие размеры для удобства установки – пластина 50 х 65 мм

ОПИСАНИЕ ПОДКЛЮЧЕНИЯ

• 4 разъема RCA

  выходы аудиосигнала с уровнем RCA (низкий) для левого и правого каналов (переднего и заднего) подключены к входам RCA в усилителе мощности

• Раздел питания и удаленный выход для управления усилителем – описание на плате

  Земля – черный провод – питание земля (-12В) - подключить к массе питания магнитолы, усилителя или к кузову автомобиля.

  Аккумулятор – красный провод – питание (+12В) – подключить к проводу +12В/ACC (вкл/выкл вместе с автомобилем) зажигания), например, установка радиоприемника

  Rem – синий провод – выход ДИСТАНЦИОННЫЙ (выходное напряжение +12 В / максимальный ток 100 мА) для включение/выключение усилителя - подключиться к входу Remote в усилителе.

• Секция входа аудиосигнала с уровнем громкоговорителя (Высокий) - описание на кабелях (не на плате)

  белый провод (НЧ+) – подключаем к выходу динамика от магнитолы для переднего левого канала с положительной полярностью (+)

  Бело-черный провод (НЧ-) – подключаем к выход динамика от магнитолы для передний левый канал с отрицательной полярностью (-)

  серый провод (RF+) - подключаем к выходу динамика магнитолы для переднего правого канала с положительной полярностью (+)

  серый- черный провод ( RF-) – подключаем к выходу динамика от магнитолы для переднего правого канала с отрицательной полярностью (-)

  зеленый провод (LR+) – подключаем к выходу динамика от магнитолы для задний левый канал с положительной полярностью (+)

  зелено-черный провод (LR-) - подключаем к выходу динамика магнитолы для заднего левого канала с отрицательной полярностью (-)

  фиолетовый провод (RR+) – подключаем к выходу динамика от магнитолы для заднего правого канала с положительной полярностью (+)

  фиолетово-черный провод (RR-) – подключаем к выходу динамика от магнитола для заднего правого канала с отрицательной полярностью (-)

Конвертер можно монтировать рядом с магнитолой, колонками или непосредственно рядом с усилителем, при условии отсутствия других устройств или установки, являющиеся источником сильных электрических помех.

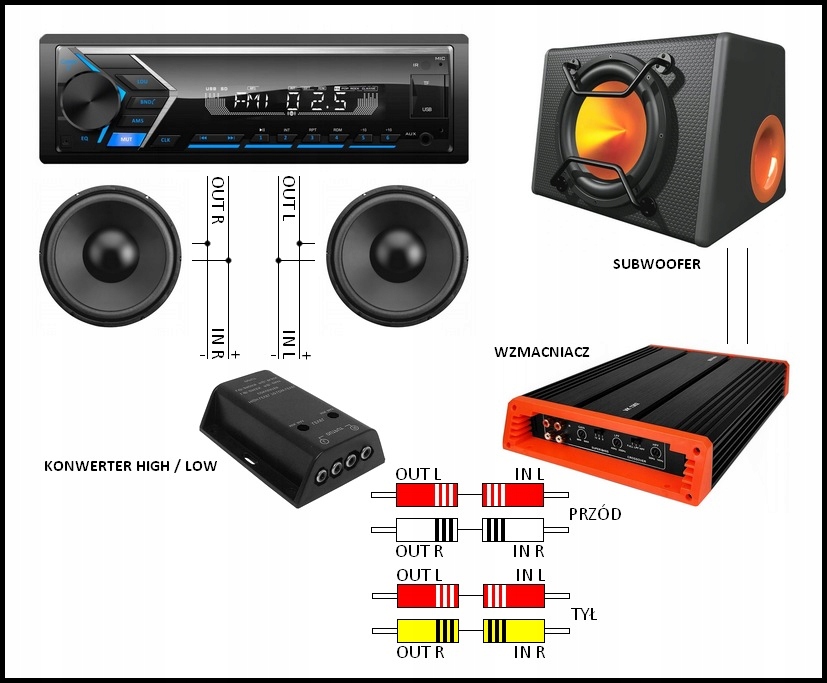

Пример схемы установки в автомобиле
