Перехідник QFN/MLP/WSON8 R=1,27 мм 6x8 мм - DIP ZIF XGecu
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 2
Приобретая «Перехідник QFN/MLP/WSON8 R=1,27 мм 6x8 мм - DIP ZIF XGecu» данный товар из каталога «Переходники» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

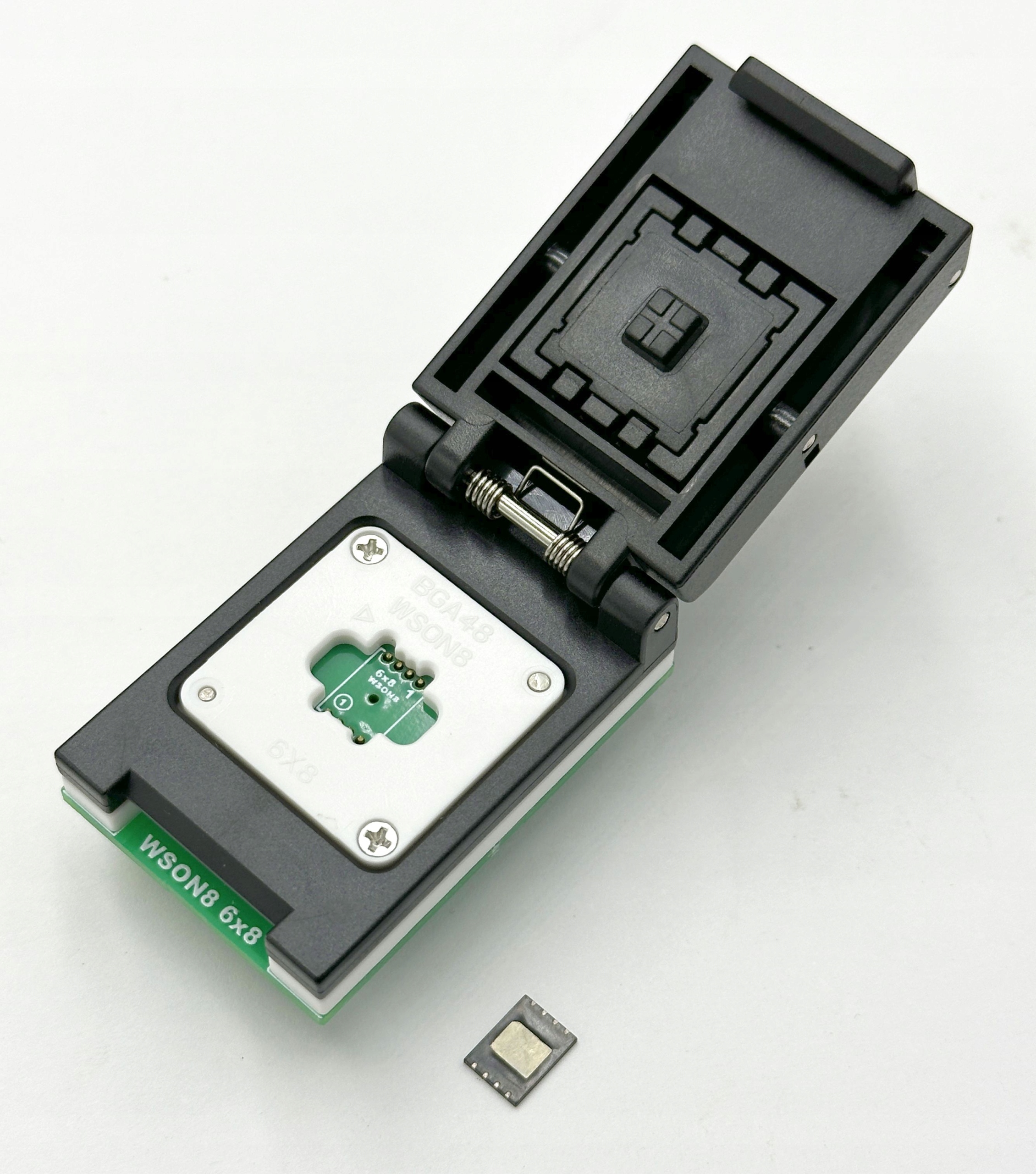

Адаптер QFN8 / MLP8 / MLF8 / WSON8 (SMD) на DIL 8 с гнездом Раскладушка ZIF — адаптер для последовательной флэш-памяти (например, MX25L25635FZ2I), последовательные NAND-памяти (например, W25N01GVZEIG) микроконтроллеров и других систем в 8-контактных QFN/MLP/MLF/WSON перестроенных > (SMD) с R=1,27 мм растр с размерами 6x8 мм, позволяющий программировать и использовать в DIP (DIL) разъемах программаторов и других устройствах (например, контакты макетных плат) без необходимости паять системы во время программирования.

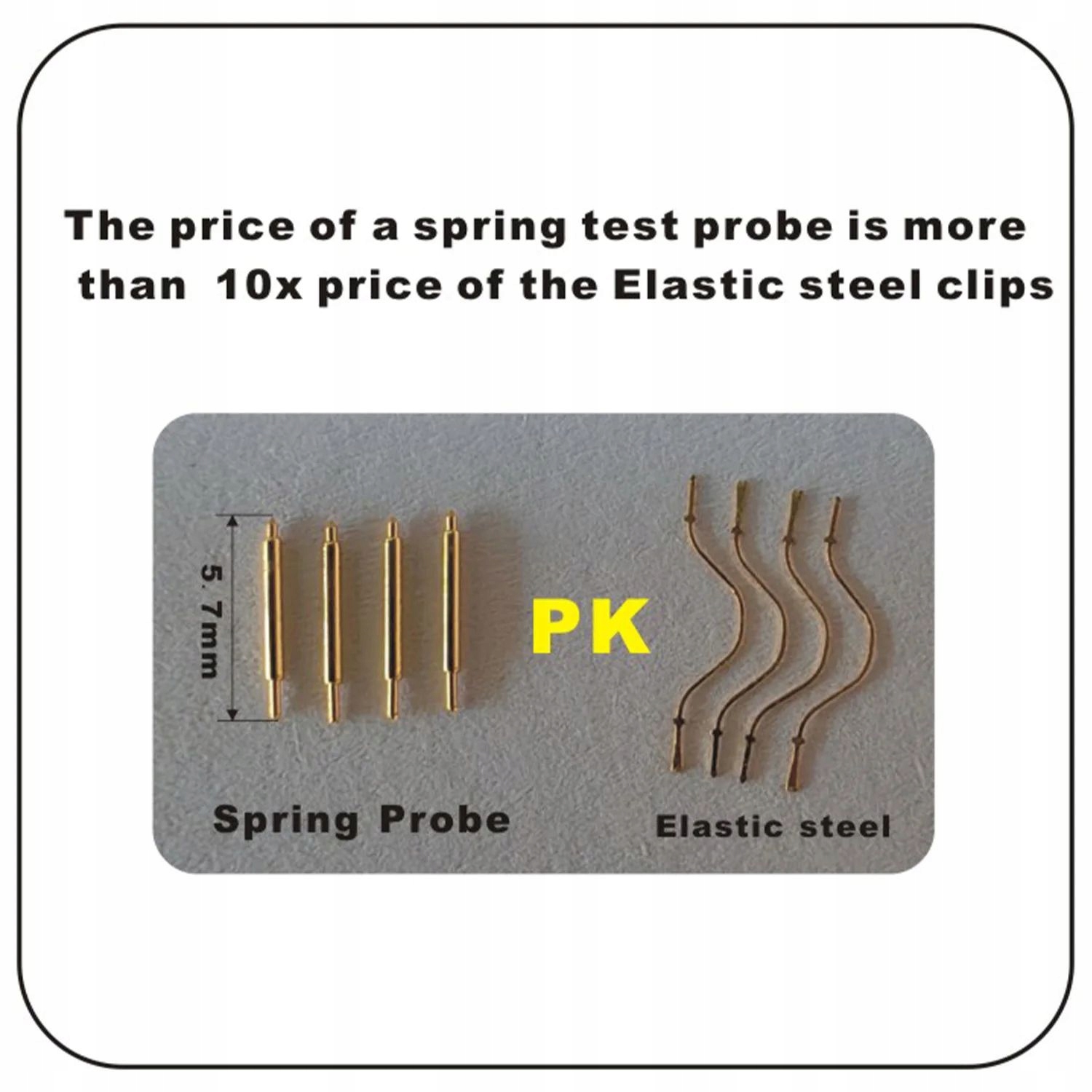

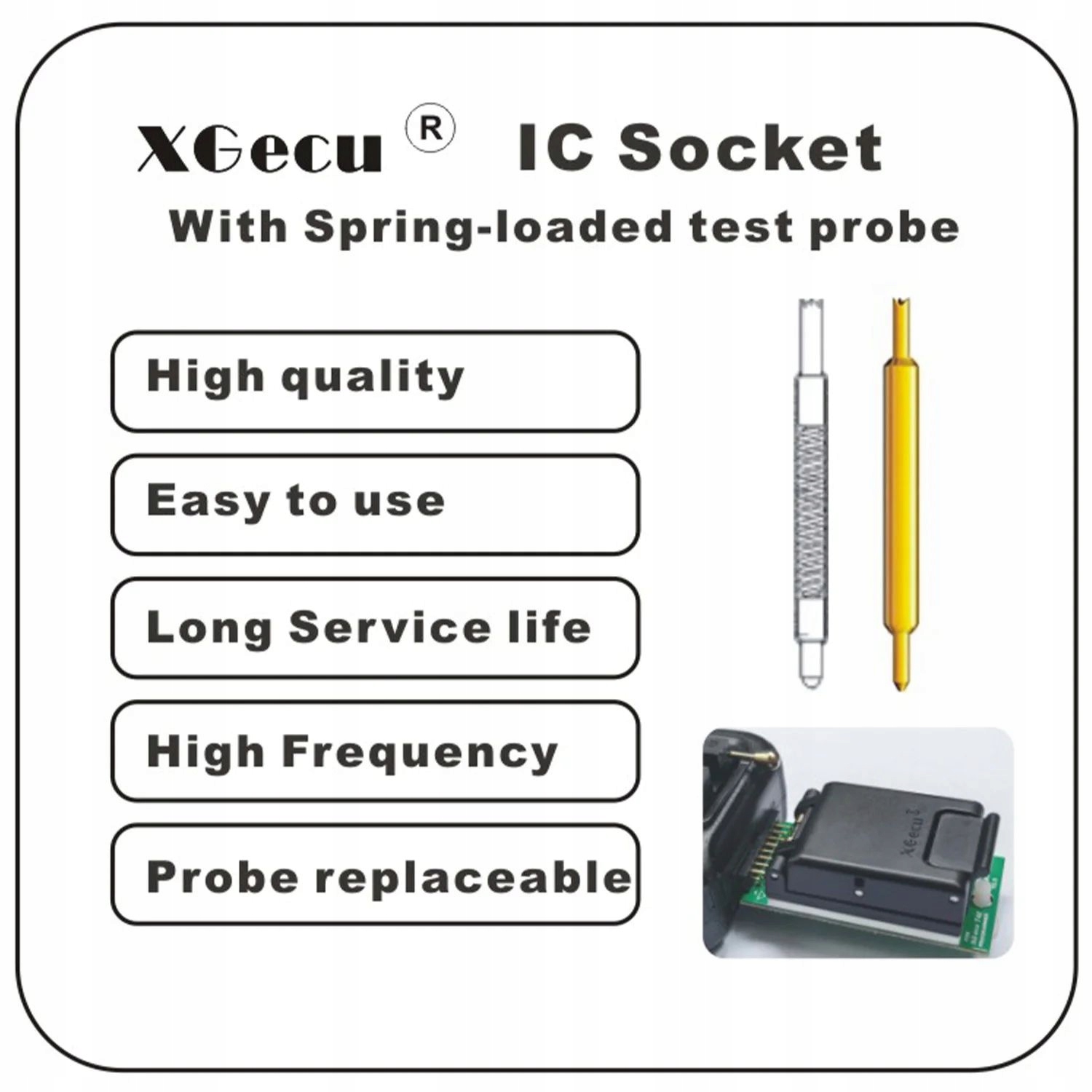

Основание ZIF WSON8 XGecu создано на основе высококачественных пружинных щупов, которые более долговечны и обеспечивают лучший контакт по сравнению со стандартными гибкими стальными зажимами. Они также лучше подходят для паянных систем (в разобранном виде).
Особенно полезны в компьютерных, GSM, радиокодовых службах, а также в автомобильной электронике и службах RTV.

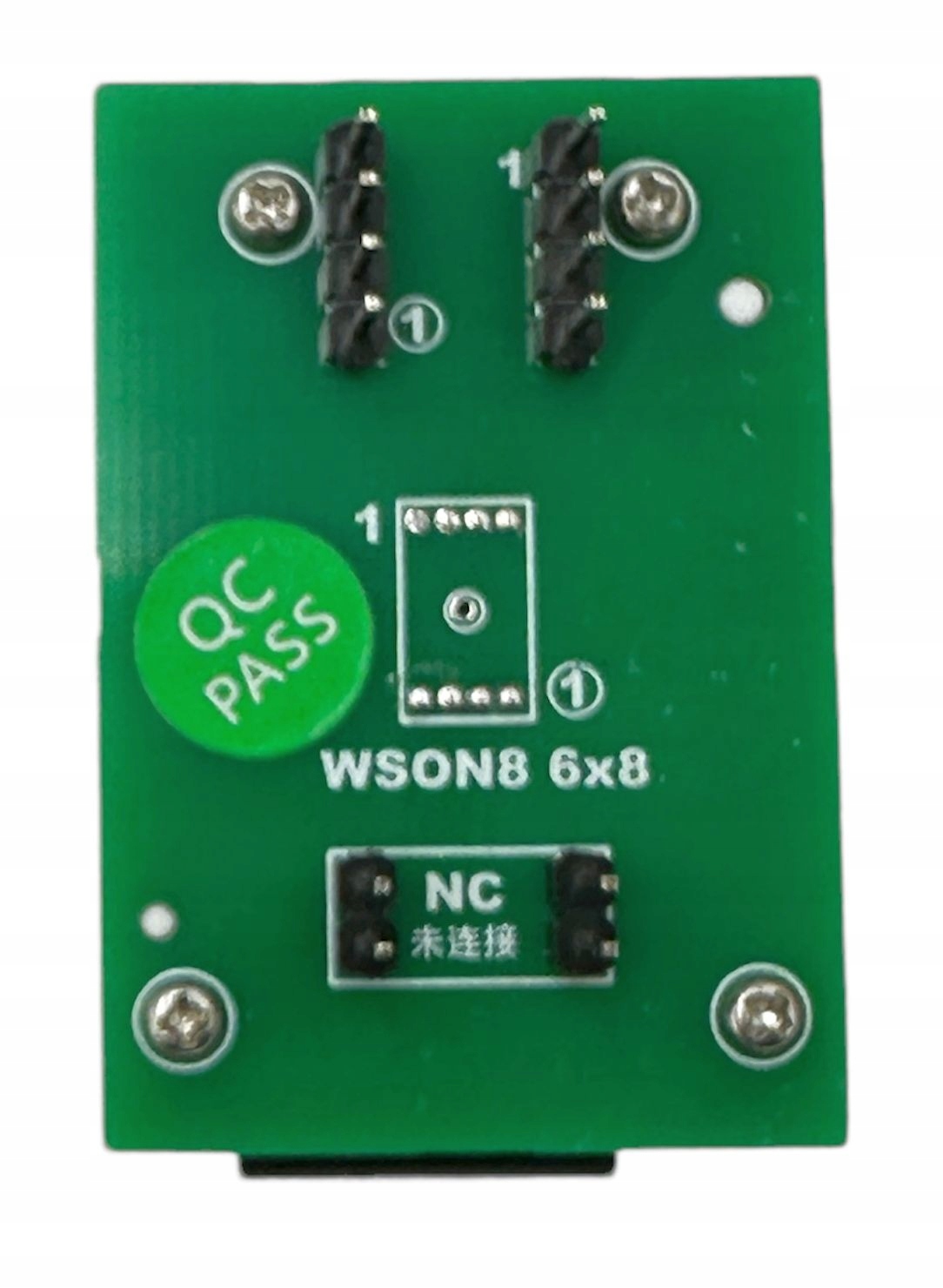

Для большей стабильности адаптер оснащен дополнительными 4-мя контактами, но для подключения к системе QFN/WSON8 (1:1) используются только 8 контактов. .

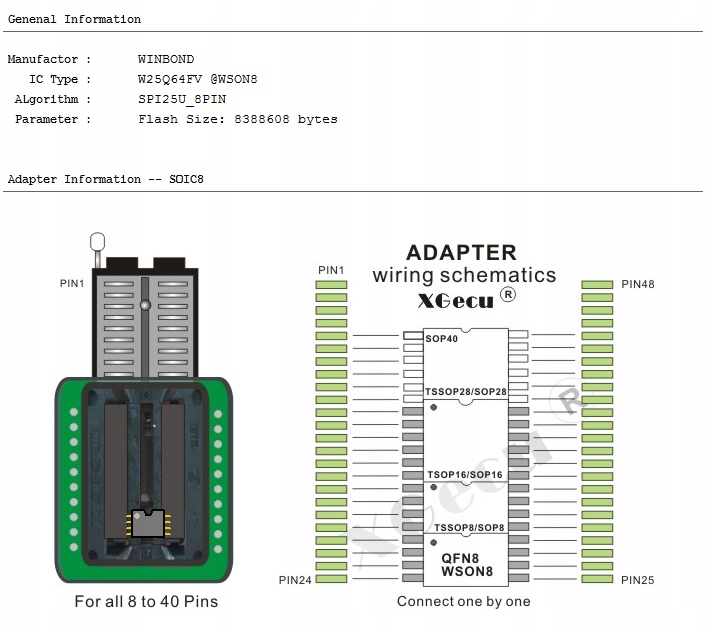

- Штыри: 1:1 WSON/QFN8-->DIL8(24)
- Размеры системы WSON8: 6*8 мм
- Расстояние между контактами элемента WSON8: 1,27 мм (0,050 дюйма)
- Расстояние между контактами разъема PDIP: 2,54 мм ( .100) ")
- Расстояние между рядами контактов разъема PDIP: 15,24 мм (.600")
- Контакты DIP с золотыми контактами - для программистов с ZIF сокетами

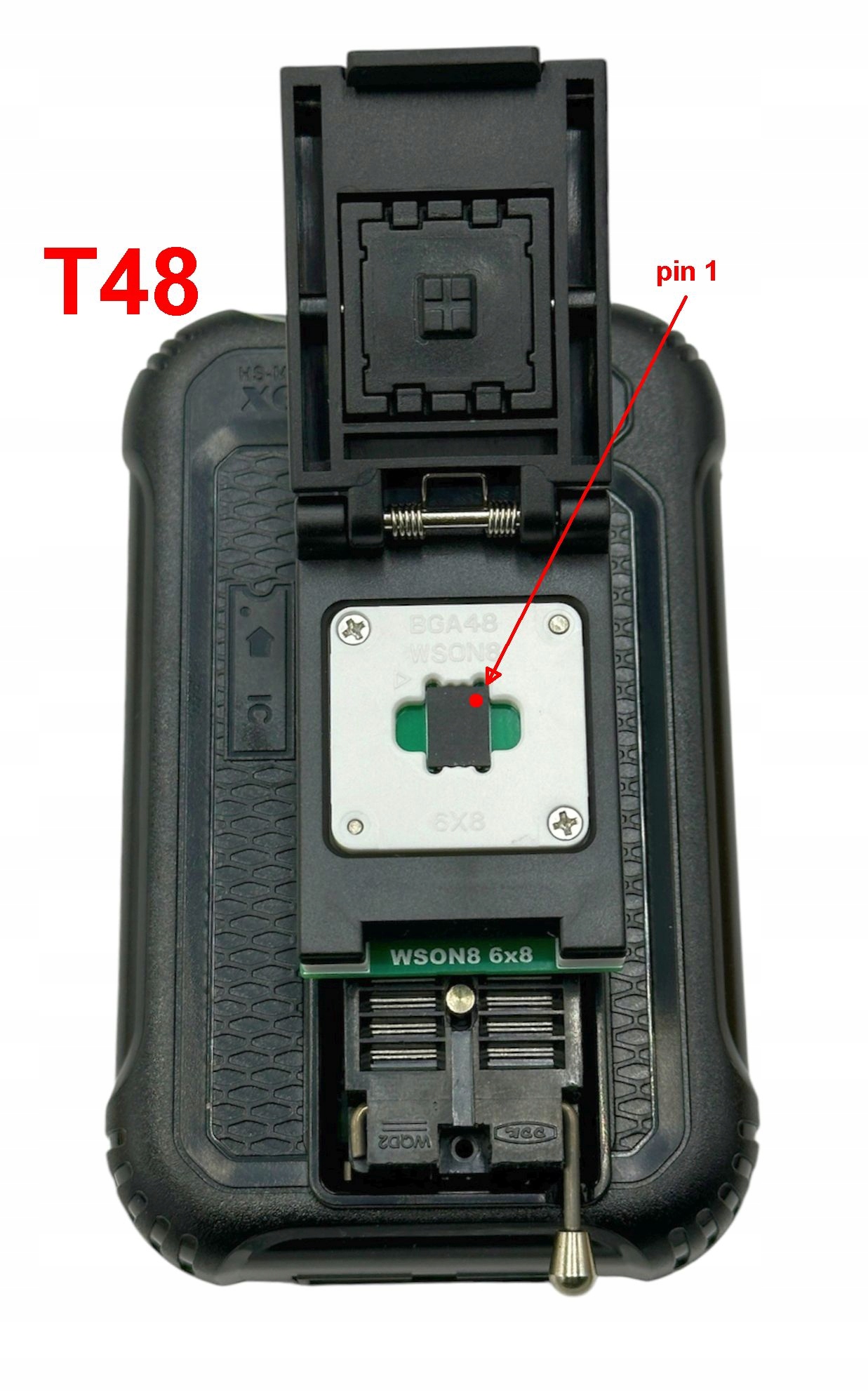

Адаптер подходит для программистов, у которых системы или адаптеры размещаются сверху (например, XGecu T48 или TL866x.)
А также возможно использование вышеупомянутый переходник для программистов, у которых системы или адаптеры размещаются снизу (большинство профессиональных программистов), например во втором случае поместите адаптер повернутым на 180 градусов в гнездо ZIF программатора и при этом поверните микросхему QFN8 в гнезде адаптера на 180 градусов (фото ниже) — пин1 отмечен кружком.
Предметом продажи является только адаптер. Система и программатор, представленные на фотографиях, предназначены только для иллюстративных целей.
