Переключатель времени циклический плавание
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 2
Оплачивая «Переключатель времени циклический плавание» данный товар из каталога «Программисты», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Циклический переключатель со светодиодным дисплеем
Циклический контроллер для управления внешним устройством. Контроллер периодически включает вывод T1 (диапазон 1-9999, где устройство может быть второй или минутой), после чего он отключает выход и время задержки T2 (диапазон 1-9999, где устройство может быть второй или минутой). После некоторого времени задержки выход перезагружается, после чего следует еще одна задержка и «снова и снова». Руководство питания контроллера 12 В, вывод тока до 4А.
.
У контроллера есть светодиодный дисплей, который иллюстрирует оставшееся время для переключения вывода. Обратный отсчет происходит от установленного значения до 1, за которым следует изменения режима (вывод включен). Вы можете самостоятельно установить время, чтобы включить вывод 1-9999 секунды с шагом каждую секунду или в диапазоне 1-999 минут с шагом каждую минуту и аналогичным образом установить время перерыва 1-9999 (второй /минута)
.
Контроллер также имеет 3 кнопки для изменения параметров после входа в меню. Чтобы войти в меню во время нормальной работы контроллера, нажмите и удерживайте среднюю кнопку S2, пока оно не появится на дисплее « - - - - -». На этом этапе S2 должен быть выпущен, а параметры установлены по очереди:
1/время t1 , то есть время включения вывода (точка первого числа дисплея) в диапазоне от 1 до 9999. Это время установлено S1 (+1) и S3 (+100), после превышения 9999 изменений в 1. После установки T1, мы подтверждаем с помощью кнопки S2, затем установил следующий параметр.
2/время t2 , то есть время из вывода (точка второго числа дисплея) в диапазоне от 1 до 9999. Это время установлено S1 (+1) и S3 (+100), после превышения изменений 9999 до 1. После настройки T2, мы подтверждаем кнопкой S2, затем установил следующий параметр.
3/ "a" определяет, должен ли после включения источника питания, должен быть первым выведенным циклом выходом на выходе (a = 1) или выключенным (a = 0). Мы выбираем S1 или S3 и подтверждаем S2, затем устанавливаем другой параметр.
4/ "c" определяет, относится ли время T1 в 1 точке относиться к секундам (C = 0) или минутам (C = 1). Мы выбираем S1 или S3 и подтверждаем S2, затем устанавливаем другой параметр.
5/ "e" определяет, относится ли время T2 в 2 точках относиться к секундам (E = 0) или минутам (E = 1). Мы выбираем S1 или S3 и подтверждаем S2, который сохраняет данные » - - -» и выходим из меню.
.
Параметры установки запоминаются после отключения мощности. После включения источника питания счетчик всегда учитывается от T1/T2. Во время T1 включение выходного сигнала сигнализируется диодом L1.
.
Если установленное время T1 или T2 относится к минутам (1 единице = 1 минуту), при подсчете времени первая точка дисплея мигает.
.
У контроллера дополнительный вход кровати, действующий в качестве паузы. Вы не должны давать никаких напряжений извне. После короткого замыкания обратный отсчет останавливается до открытия записи. Статус входа проверяется каждую секунду в соответствии со вторым циклом, минимальное время паузы составляет 1 секунду. Каждую секунду водитель проверяет вход, если он обнаруживает, что он был компактным, он останавливает обратный отсчет, зажигает диод L2 и после следующей секунды проверяет вход снова-если он все еще является компактным, ситуация не изменилась, и если он был открыт, он резюме обратный отсчет и диод L2.
.
Пример диаграмма показана ниже. После того, как питание включено, сначала происходит время задержки T2 (выходное устройство выключается и устанавливается на 0), затем выход включается на T1, затем еще одну задержку T2 и т. Д.
Под диаграммой показана схема сборки.
.
Например, управление насосом (циклическое переключение и выключение), хотя может быть любой приемник, например, лампочка, обогреватель, двигатель и т. Д.
.

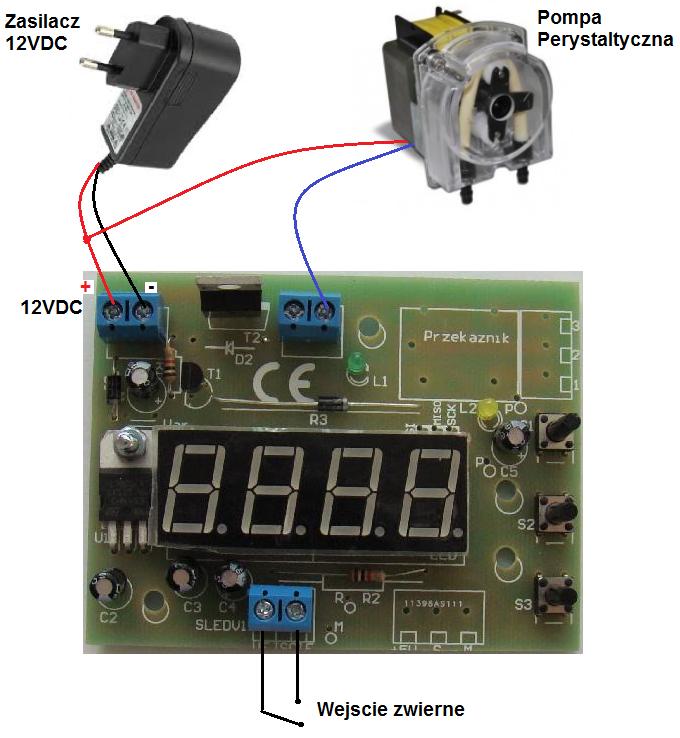

12 В постоянного тока, стабилизированная, красная (плюс) для обоих "+", контроллера и для плюса насоса. Черный источник питания (минус) для контроллера «-». Однако минус насос (синий кабель на диаграмме) для кубиков контроллера. Поэтому насос контролируется минус.
.
Согласно этой схеме, вы можете управлять приемником 12 В постоянного тока с максимальным потреблением тока 4А. Если энергопотребление больше, реле (типичное или SSR) должно быть подключено в качестве приемника, который прикрепит наш приемник.
.
также возможно управлять линией (двигатель) DC влево / справа с помощью 2 добавленных реле. В этом случае привод будет выдвигаться в одну сторону во время T1 и будет скрывать другой путь во время T2. Обычно этот тип приводов строил -на концах, поэтому время должно быть достаточно для привода, чтобы достичь своего предела до конца времени T1/T2. Это защитит от быстрого изменения направления во время движения привода. Это позволяет циклическому контролю линейных приводов постоянного тока на любое напряжение.
.
Например, время общего скольжения привода (от максимума, скрытого до расширенного макс), например, 1 минута. Мы устанавливаем время T1 на 2 минуты и время T2 для, например, 5 минут. После включения источника питания будет запущен привод, привод через минуту выдвинет в сет -порог (он будет остановлен в этом положении по своему концу) и после проходов следующей минуты (всего 2 минуты, то есть T1) реле будет переключаться, и цикл актуального прихода начнет спрятаться в общей сложности 5 минут (T2), затем начнется цикл. Полем
.
Конечно, T1 и T2 Times могут быть установлены с 1 секунды до 9999 минут, как указано выше в инструкциях.
.
Самый простой способ использования реле с катушкой 12 В постоянного тока и контактами с соответствующим током / напряжением для данного двигателя привода / постоянного тока. Для цилиндров 12-24 В популярные автомобильные реле 30А подключены в соответствии с диаграммой ниже. Конечно, источник питания постоянного тока в используемый цилиндр также должен быть доведен до реле. В этом примере источник питания контроллера 12VDC подключается навсегда.
.
Диаграмма такого контроля ниже:
.
Конечно, вы также можете дать мощность контроллера 12 В постоянного тока не навсегда, а с внешним ежедневным переключателем. Что дает гораздо больше возможностей. Это позволяет, например, делать один или несколько циклов в определенное время и т. Д.
.
Технические данные:
- Питание модуля 12VDC (11-13V)
- Рабочее время (T1) установлено в диапазоне 1-9999 секунды/минуты
- Время перерыва (T2) установлено в диапазоне 1-9999 секунды/минуты
- Max Output Load 4a
- Размер плитки 84*64 мм
- Светодиодный дисплей 4 цифр, красный, высота цифр 14 мм
.
Контроллер является совершенно новым, инструкции Controller + PDF отправляются по электронной почте.
Здесь вы можете посмотреть фильм YouTube, показывающий операцию водителя:
https://www.youtube.com/watch?v=8hqlkneoirq&feature=youtu.be
