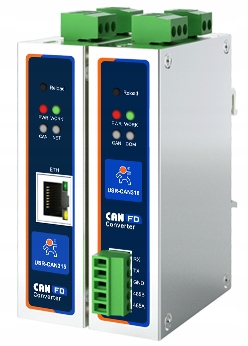

Конвертер USR-CAN315 из CANFD в Ethernet Modbus TCP в Din Rail

Модель USR-CAN315 представляет собой преобразователь промышленных протоколов, позволяющий подключать шину CAN FD к сети Ethernet (10/100 Мбит/с) или другим сетевым устройствам. Устройство поддерживает стандарты CAN 2.0A/2.0B и CAN FD, что позволяет интегрировать как традиционные, так и современные CAN-устройства в одной среде.

Режимы работы

USR-CAN315 предлагает пять режимов работы, которые обеспечивают максимальную гибкость при передаче и обработке данных между шиной CAN FD и системами Ethernet или Modbus:

• прозрачное преобразование
• прозрачное преобразование с ID
• стандартный режим
• преобразование протокола Modbus
• настраиваемое преобразование

Устройство компактно и легко монтируется на DIN-рейку, его размеры составляют 110×27×76,1 мм. Питание от источника 9–36 В постоянного тока (рекомендуется 12 В, 1 А), он оснащен одним портом CAN FD, совместимым с CAN 2.0A/2.0B, и сетевым портом RJ45 10/100 Мбит/с с автоматической адаптацией подключения. USR-CAN315 работает в широком диапазоне температур -40–85 °C и относительной влажности до 95 %, а благодаря встроенной фильтрации, пакетированию кадров и функциям поддержки Modbus TCP он обеспечивает гибкую и безопасную передачу данных в требовательных промышленных средах. Кроме того, устройство устойчиво к ESD, скачкам напряжения и помехам EFT, что гарантирует надежную работу в сложных условиях.

Технические параметры:

• диапазон рабочих температур: -40 °C ~ +85 °C
• ЭМС-сопротивление: уровень 3
• CAN-фильтры: до 32 комплектов настраиваемых фильтров
• Скорость передачи CAN FD: до 5 Мбит/с в полевых условиях данные
• питание: 9–36 В постоянного тока
• установка: на DIN-рейку

Основные параметры

• Рабочее напряжение: 9–36 В постоянного тока (рекомендуется 12 В/1 А)
• Размеры: 110 × 27 × 76,1 мм
• Монтаж: DIN-рейка
• Возврат к заводским настройкам: Длительное удержание кнопки RESET кнопка
• Сигнальные диоды: POWER, WORK, NET, CAN

Параметры интерфейса

• CAN-порт: 1 × Поддержка CAN, CAN FD, совместимая с CAN 2.0A/2.0B
• Скорость передачи CAN:

  Арбитраж: 5 Кбит/с – 1 Мбит/с

  Данные: 100 Кбит/с – 5 Мбит/с

• Оконечный резистор: Встроенный 2 × 120 Ом
• Сетевой порт: RJ45 10/100 Мбит/с, автоматическая перекрестная адаптация соединения

Рабочая среда

• Работа температура: -40 ~ 85 ℃
• Температура хранения: -40 ~ 105 ℃
• Рабочая влажность: 5% - 95% относительной влажности (без конденсации)
• Влажность хранения: 5% - 95% относительной влажности (без сжатия)

Функции программного обеспечения

• Сетевые протоколы: TCP-сервер/клиент, UDP-сервер/клиент
• Шлюз Modbus: CAN(FD) ↔ Modbus TCP (главный/ведомый)
• Передача и прием сообщений: до 64 передач и 64 приема сообщения
• Режимы преобразования протокола: 5 режимов
• Поддержка CAN ID: стандартные и расширенные кадры
• Фильтрация идентификатора кадра: поддержка стандартных, удаленных и пользовательских кадров (до 32 групп)
• Упаковка кадров: установка количества и времени пакетирования кадров
• Направление передачи: двунаправленное; только сеть → CAN; только CAN → сеть.
• Обновление прошивки: из программного обеспечения ПК.
• Конфигурация параметров: AT-команды и компьютерное программное обеспечение.
• Дополнительные функции: контрольное сообщение, пакеты регистрации; режимы нормальный, шлейф и прослушивание

Параметры защиты

• ESD: Разряд по воздуху 8 кВ; контакт 6 кВ
• EFT/Burst: Силовая цепь 2 кВ; сеть и порт CAN 1 кВ
• Устойчивость к перенапряжению:

  Силовая цепь: 1 кВ (дифференциал), 2 кВ (общий)

  Порт CAN: 2 кВ (общий)

  Сетевой порт: 1 кВ

В комплект входят:

• 1 х USR-CAN315
• 1 х Сетевой кабель
• 1 х Сертификат соответствия
• 1 х оригинальная упаковка
