Перетворювач логічного рівня I2C PCA9306
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 15
Оплачивая «Перетворювач логічного рівня I2C PCA9306» данный товар из каталога «Принадлежности» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Преобразователь логических уровней I2C PCA9306 — SparkFun BOB-15439
Модуль обеспечивает двустороннюю связь между системами, использующими разные уровни напряжения для шин I2C и SMBus. PCA9306 преобразует напряжения в диапазоне от 1,2 В до 3,3 В в более высокий диапазон от 1,8 В до 5 В.
Индекс: SPF-01709
Описание продукта: Преобразователь логических уровней I2C PCA9306 — SparkFun BOB-15439
Модуль обеспечивает связь между системами, использующими разные уровни напряжения для шин I2C и SMBus. PCA9306 преобразует напряжение из нижнего диапазона от 1,2 В до 3,3 В в диапазон более высокого напряжения от 1,8 В до 5 В.
Пыльцы представляют собой площадки для пайки, позволяющие паять разъемы с золотыми контактами (шаг 2,54 мм). Благодаря им можно подключить систему к макетной плате или основному модулю (например, STM32Discovery или Arduino) с помощью проводов.
Поддержка преобразователей логических уровней

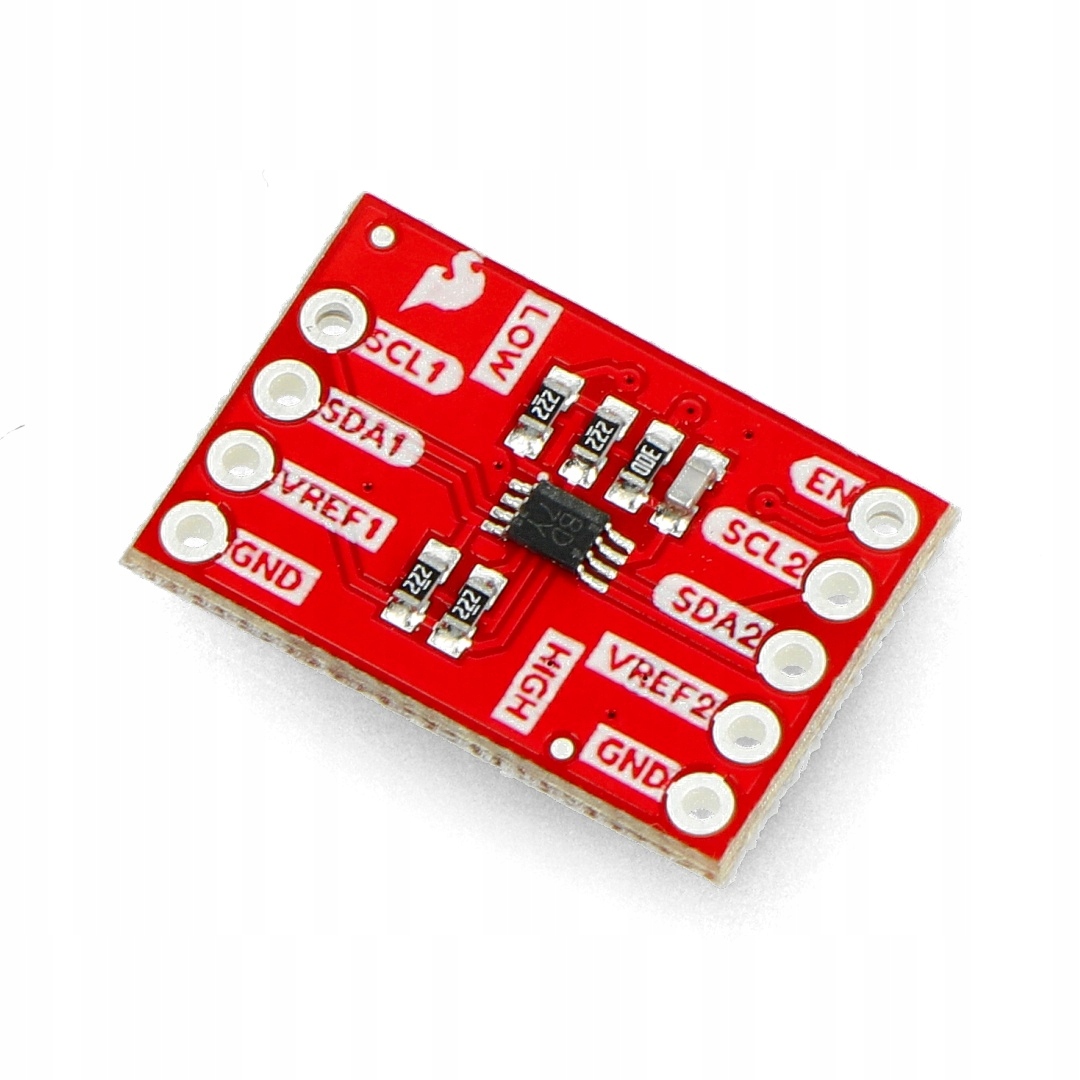

Выводы шины SCLx и SDAx подключены к соответствующим выводам на плате. VREFx — опорное напряжение для этой страницы. GND — это заземление системы, NC следует оставить неподключенным. После правильного подключения модуль начнет двунаправленное преобразование
- В комплект не входит золотая полоска, ее можно приобрести отдельно.
Преобразователь логических уровней I2C PCA9306 — SparkFun BOB-15439.
Преобразователь логических уровней PCA9306 I2C.
Преобразователь логических уровней I2C PCA9306 — SparkFun BOB-15439
Преобразователь логического уровня от SparkFun — это практичное устройство, которое обменивается данными через интерфейс I2C. Благодаря этому он может работать, в частности, с Raspberry Pi или Arduino, а также с аналогичными устройствами, оснащенными такой связью. После подключения и запуска преобразование происходит автоматически.

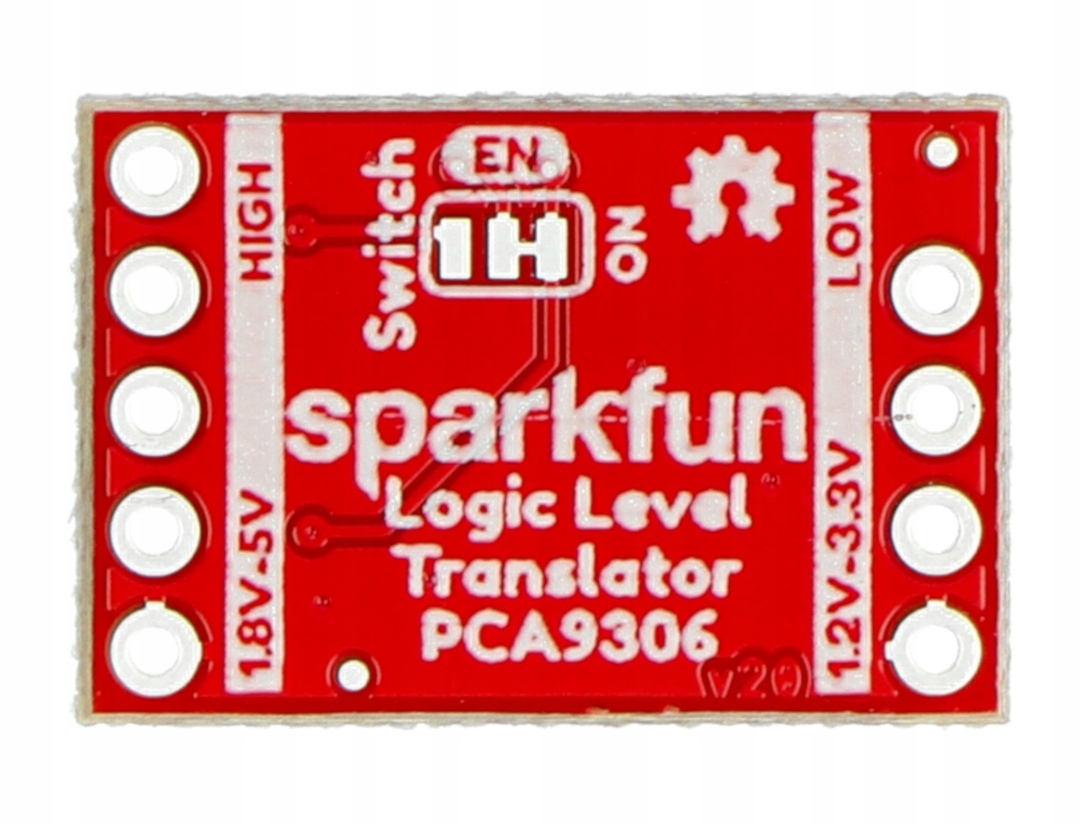

Преобразователь логических уровней, созданный SparkFun, оснащен пустыми площадками для пайки, которые позволяют самостоятельно припаивать позолоченные разъемы. Благодаря этому устройство может стать проводным расширением GPIO для Raspberry Pi или аналогичных плат.
Узнайте больше о преобразователе уровней I2C SparkFun
Раздел под описанием товара содержит ссылки на полезные материалы, связанные с преобразователем - в том числе сайт производителя SparkFun, документацию к системе PCA9306, схему модуля и файлы в программе Eagle.
В нашем предложении также имеются другие преобразователи логических уровней, в том числе в виде расширений GPIO для Raspberry Pi или Arduino. Кроме того, мы также предлагаем практичные аксессуары для преобразователей, такие как позолоченные клеммы, соединительные кабели и многое другое.
Фотографии, представленные в галерее аукциона, принадлежат различным продавцам. Только фотографии, включенные в описание, демонстрируют предлагаемый нами продукт.
