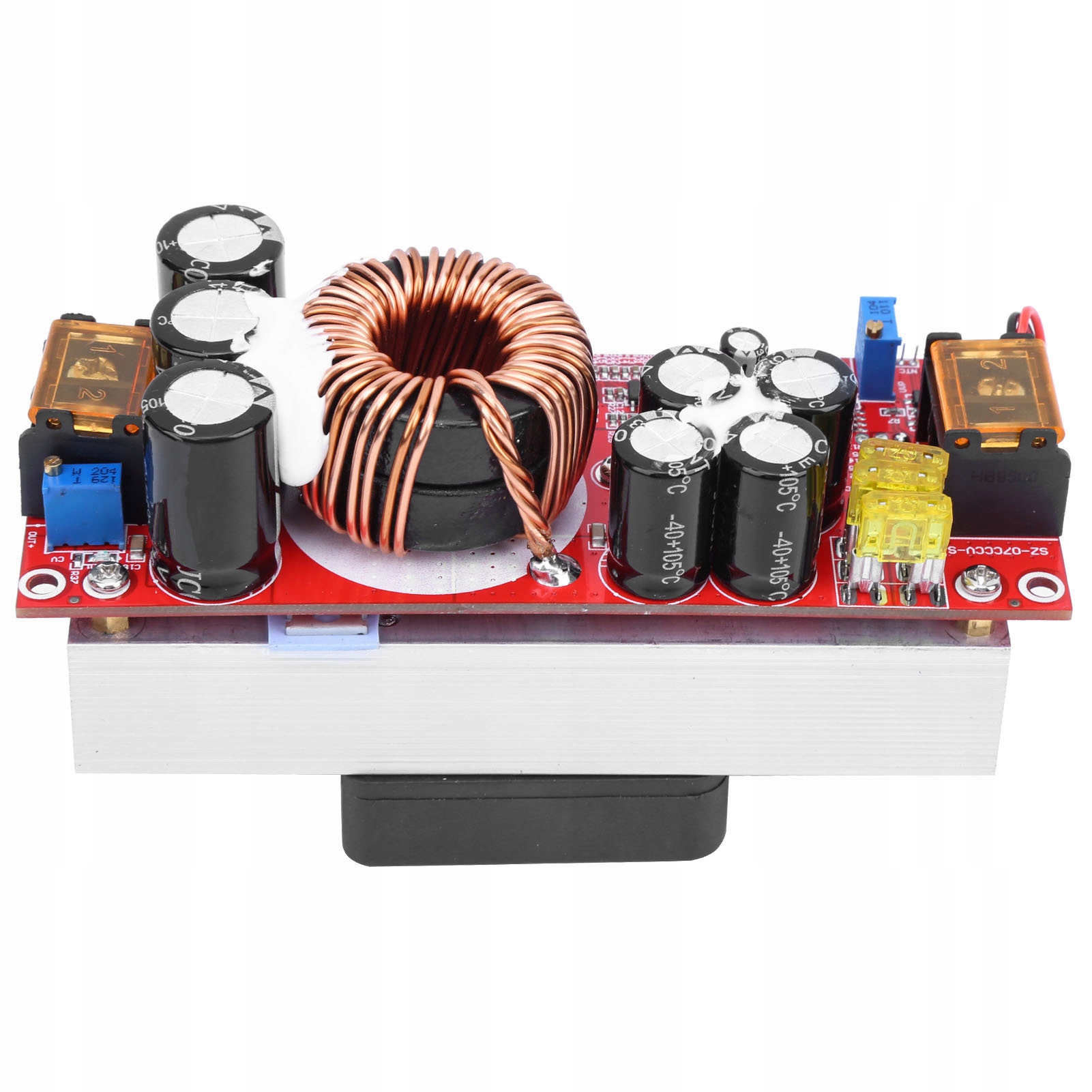

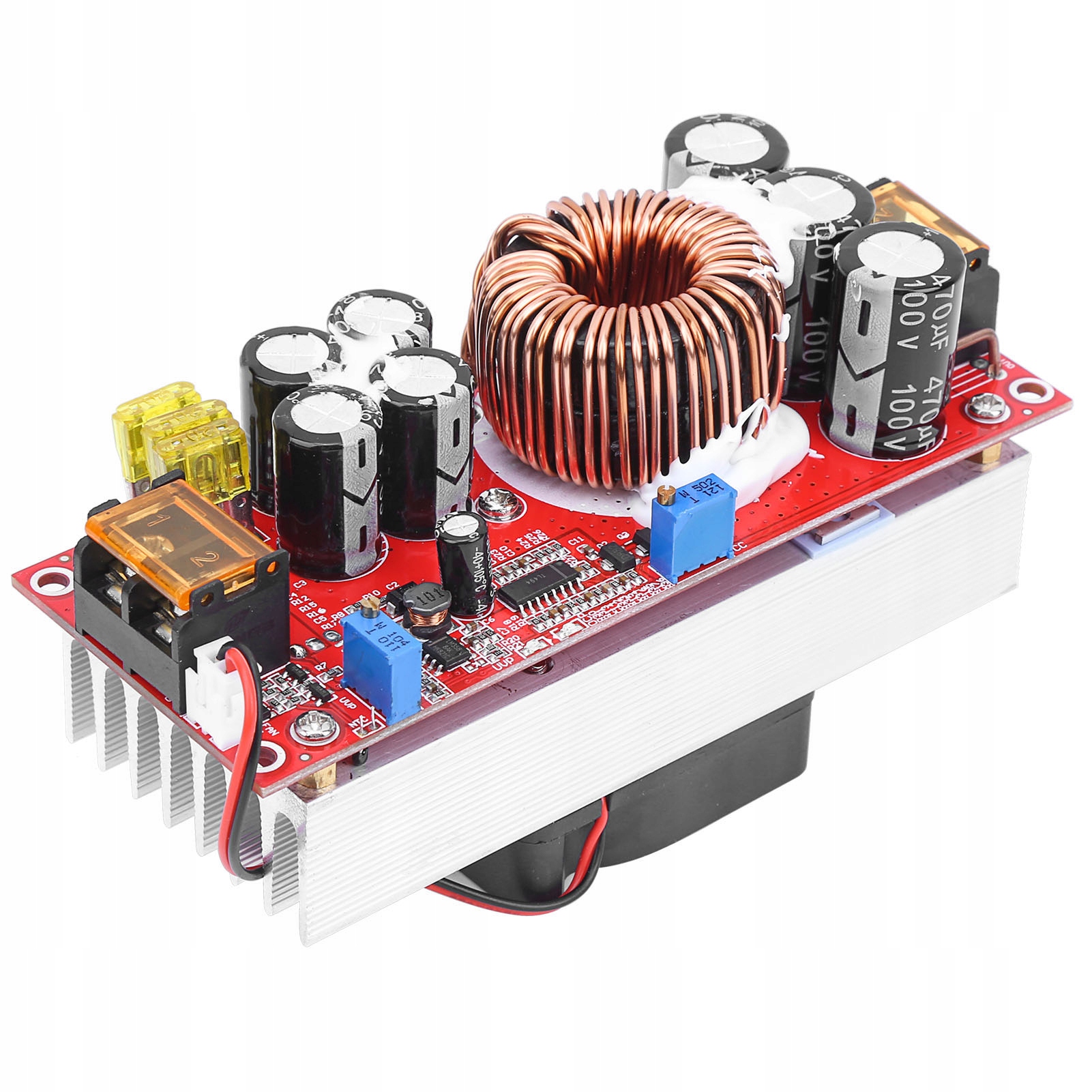

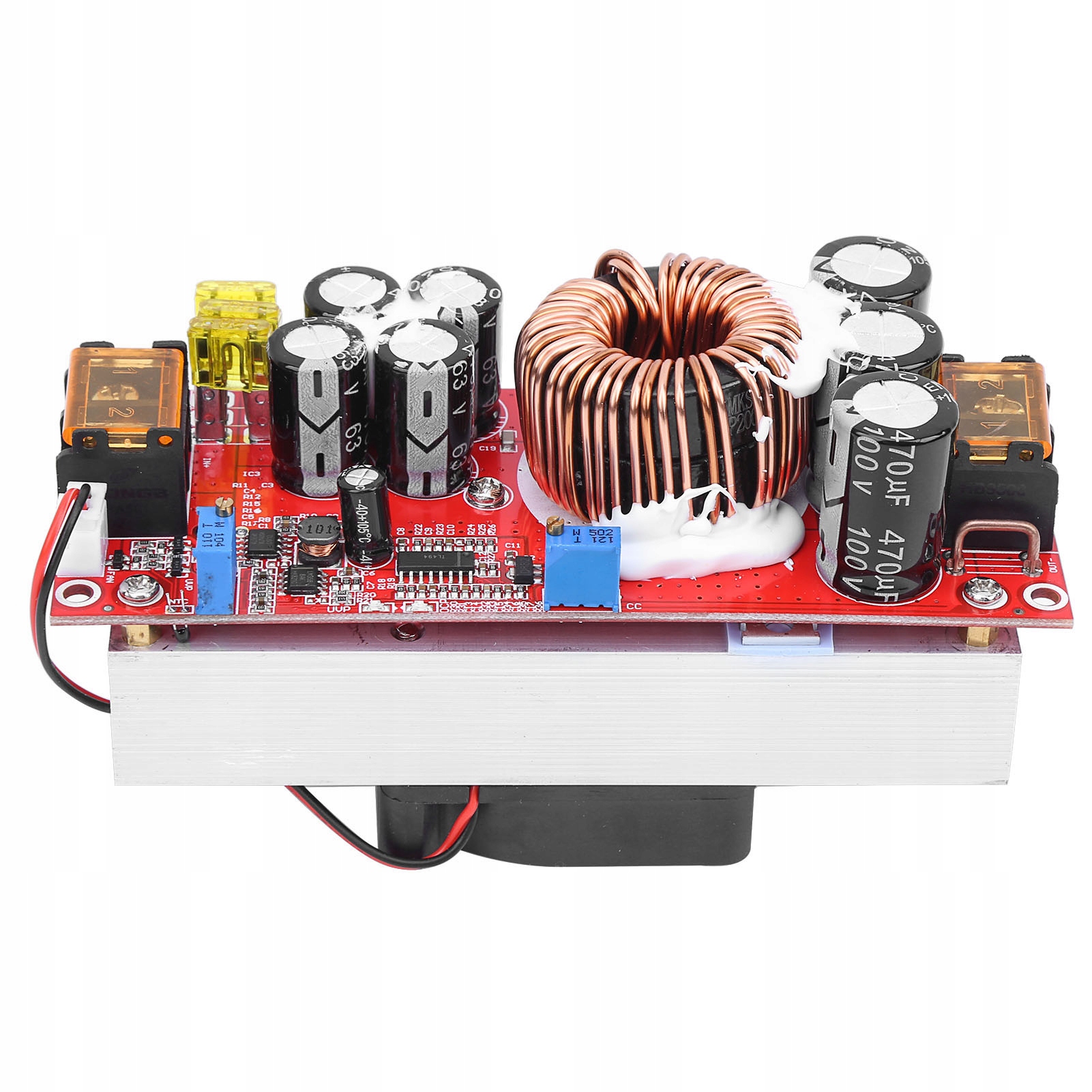

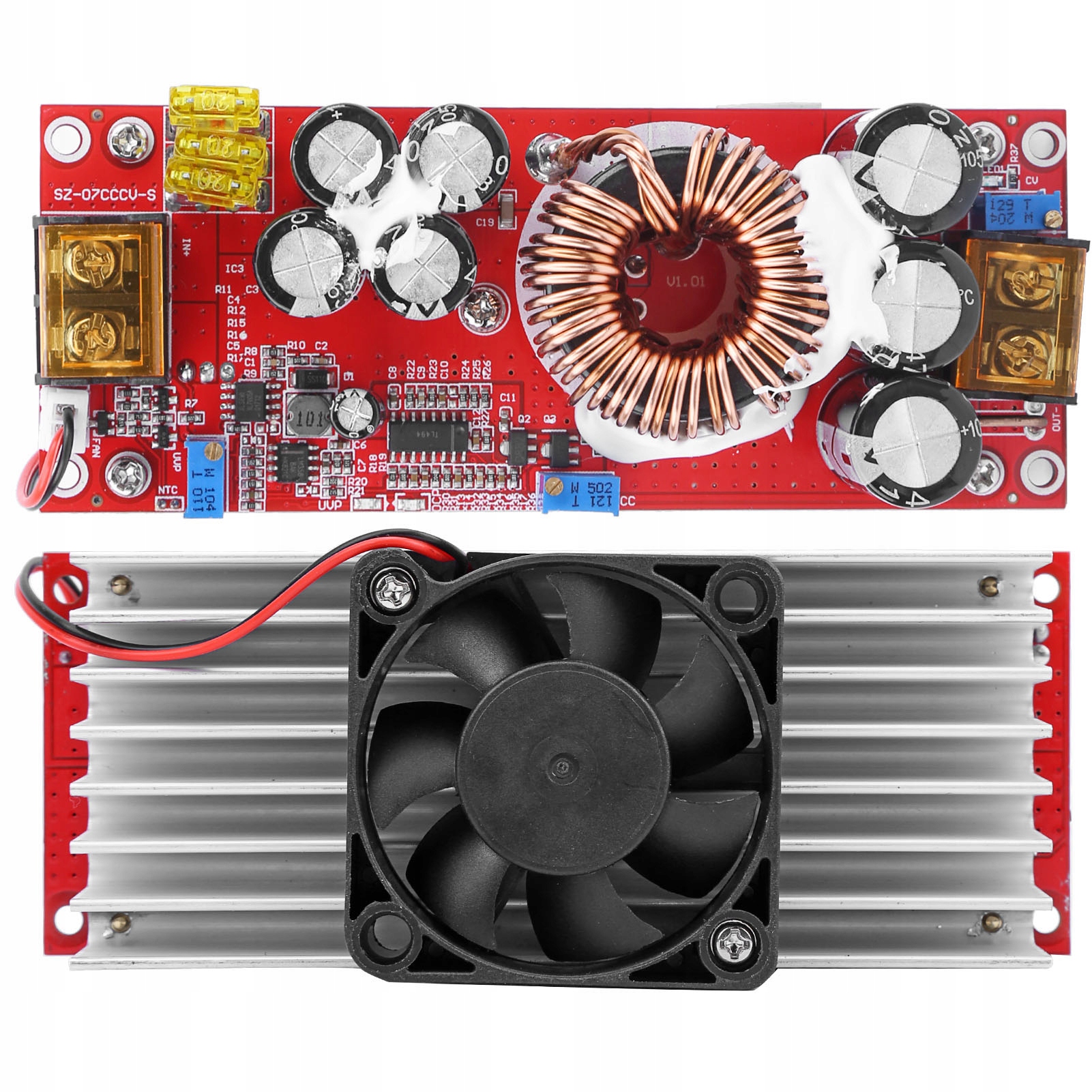

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ DC-DC 1500ВТ 30А ПОВЫШАЮЩИЙ МОДУЛЬ

⭐Особенности:⭐

⏺Это неизолированный модуль преобразователя постоянного тока с длительным сроком службы.

⏺Высокая мощность и стабильный выход, преобразует напряжение 10–60 В постоянного тока в 12–97 В постоянного тока.

⏺Высококачественные компоненты обеспечивают высокую эффективность преобразования — до 97%.

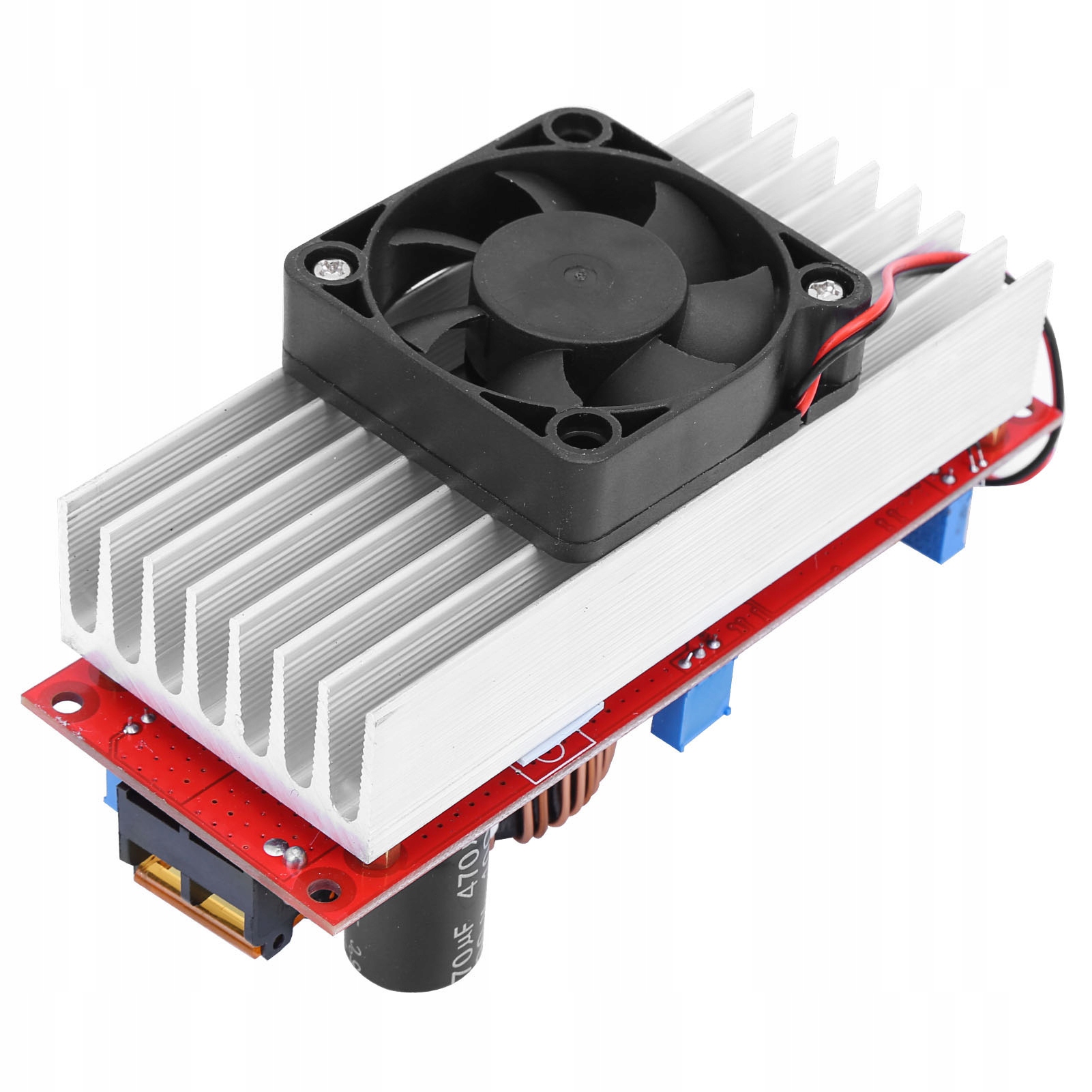

⏺Оснащен интеллектуальным вентилятором, контролирующим температуру, который автоматически включается, когда температура достигает около 60 ℃, и останавливается, когда температура падает ниже 60 ℃.

⏺Широко используется для управления мощными уличными фонарями, различными светодиодными фарами дальнего света CV, источниками питания для автомобильных устройств и мобильных устройств, регулируемым источником питания CV CC своими руками, солнечной зарядкой и зарядкой различных аккумуляторов.

Спецификация:

⏺Название: модуль постоянного тока мощностью 1500 Вт;

⏺Тип: Неизолированный повышающий модуль (BOOST)

⏺Входное напряжение: от 10 В до 60 В постоянного тока

⏺Входной ток: входное напряжение 10–30 В, максимальный ток 35–40 А; Входное напряжение 31–60 В, максимальный ток 30–35 А

⏺ Ток покоя: 15 мА (при преобразовании 12 В в 20 В более высокое выходное напряжение увеличивает ток покоя)

⏺Выходное напряжение: 12–97 В, плавно регулируемое (нельзя использовать для понижения)

⏺Выходной ток: 22 А (см. входное и выходное напряжение разница, чем больше разница напряжений, тем меньше будет выходной ток. Увеличьте рассеивание тепла, когда ток превышает 15 А)

⏺Диапазон постоянного тока: 0,8–22 А (+/-0,3 А)

⏺Защита от обратного входа: Да (защита от обратной мощности MOS 150 А)

⏺Защита от низкого напряжения на входе: Да (регулирование 10–50 В, самовосстановление)

⏺Рабочая температура: от -40℃ до 85℃ (если температура слишком высокая, увеличьте рассеивание тепла)

⏺Частота: 150 кГц

⏺Преобразование производительности: от 92% до 97% (КПД зависит от входного/выходного напряжения, тока и разницы напряжения. Чем меньше разница, тем выше эффективность будет)

⏺Защита от сверхтока на входе: да (автоматическая защита, когда входное напряжение превышает 40А и напряжение питания не увеличивается)

⏺Защита от короткого замыкания: Да (входной предохранитель 60А), действуйте осторожно, старайтесь не вызвать короткое замыкание.

⏺Защита от обратного входа: да ((МОП-трубка 150 А, может быть подключена наоборот в течение длительного времени)

⏺Метод установки: четыре кронштейна диаметром 3 мм

⏺Метод подключения: клеммные колодки (используйте сильноточный медный провод)

⏺Выходная мощность: максимальная выходная мощность = входное напряжение * 30 А (при входном 12 В, максимальная выходная мощность = 12 В * 30 А = 360 Вт)

⏺(Если входное напряжение 24 В, максимальная выходная мощность = 24 В * 30 А = 720 Вт)

⏺Вес: 372 г / 13,1 унции (прибл.)

Список пакетов:

✅1 модуль

▶️Инструкция:▶️

♦️Выход модуля не должен замыкаться накоротко или измерять ток напрямую при коротком замыкании мультиметра, короткое замыкание приведет к перегоранию модуля.

♦️Диапазон регулировки пониженного напряжения: 10–50 В постоянного тока (по часовой стрелке для увеличения, против часовой стрелки для уменьшения), сначала отрегулируйте пониженное напряжение до минимума, затем отрегулируйте входное напряжение до требуемого значения защиты от пониженного напряжения, медленно отрегулируйте значение пониженного напряжения по часовой стрелке для увеличения; Когда загорится индикатор пониженного напряжения, отрегулируйте одно колесо против часовой стрелки, а затем снова включите его.

♦️Защита от низкого входного напряжения в основном используется для предотвращения чрезмерной разрядки аккумулятора, когда источником входного питания является аккумулятор. Низкое напряжение аккумулятора приведет к повреждению модуля питания и аккумулятора. Когда вход переключает питание, также необходимо установить защиту от низкого напряжения.

♦️Диапазон регулировки постоянного напряжения: 12-97 В постоянного тока (по часовой стрелке для увеличения, против часовой стрелки для уменьшения), сначала отрегулируйте напряжение до необходимого значения, затем подключите к нагрузке.

♦️Диапазон регулировки постоянного тока: 0,8-22А (по часовой стрелке для увеличения и против часовой стрелки для уменьшения), сначала отключите нагрузку, затем отрегулируйте выходное напряжение до необходимого напряжения, установите ток на минимум (потенциометр CC вращается против часовой стрелки примерно на 30 кругов), подключите амперметр последовательно к выходу, а затем медленно отрегулируйте ток. (модуль повышения напряжения не может напрямую регулировать ток путем короткого замыкания)

♦️Входное напряжение не должно быть ниже 10 В или выше 60 В (когда входное напряжение ниже 12 В, соответственно уменьшите нагрузку).

♦️Убедитесь, что входное напряжение как минимум на 2 В ниже выходного напряжения.

♦️Если вы используете импульсный источник питания или другой вспомогательный источник питания, убедитесь, что мощность в 1,3 раза или более превышает мощность модуля источника питания.

♦️Во время защиты от перегрузки по току или пониженного напряжения на выходе все равно будет напряжение, близкое к входному напряжению, защита означает отсутствие повышающего напряжения.
