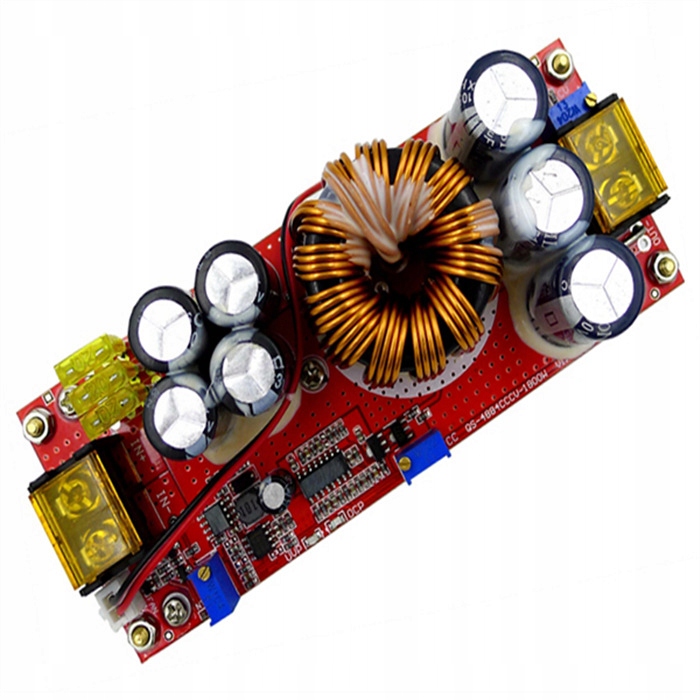

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ DC-DC 1800ВТ 40А ПОВЫШАЮЩИЙ

Особенности:

1. Благодаря рассеиванию тепла с помощью аэродинамического профиля эффект рассеивания тепла очень хороший, а выходная мощность еще больше (48 В и входная мощность вентилятора могут достигать около 1800 Вт).

2. Вентиляторы с регулируемой температурой и гидравлическими подшипниками имеют очень хороший баланс между шумом и рассеиванием тепла. При малой нагрузке вентилятор не вращается. Когда температура нагрузки достигнет около 60 градусов, вентилятор включится автоматически. Это может эффективно снизить шум и продлить срок службы.

3. Изоляционная плата основного силового кабеля изготовлена ​​из высококачественного оксида алюминия, а теплопроводность в 10 раз выше, чем у обычных изоляционных матов.

4. Большая мощность лампы ТО-247 100В 210А имеет широкий диапазон мощности и хорошую динамику.

5. двойные большие алюминиево-ферросилико-магнитные кольца с четырьмя 1,2 эмалированными медными проводами, низким тепловыделением и высоким КПД.

6. Благодаря новому дизайну эффективность преобразования достигает 98,1 % (более подробную информацию см. в таблице характеристик преобразования эффективности преобразования ниже).

7. Многооборотный потенциометр марки 3296W, высокая точность регулировки, низкий дрейф.

8. выборка выходного тока меди, постоянная температура и стабильный температурный дрейф.

9. Регулируемая защита от пониженного напряжения позволяет эффективно защитить различные батареи, а также может использоваться для солнечных элементов.

10. с функцией постоянного тока, может использоваться для укрепления автомобильного аккумулятора, зарядки аккумулятора и т. д.

11. Вход 3 параллельных предохранителей на 20А может защитить от риска случайного короткого замыкания на выходе.

12. Три световых индикатора: пониженное напряжение, перегрузка по току, индикатор питания, обзор рабочего состояния.

13. На входе и выходе используются высокочастотные конденсаторы, низкая пульсация на выходе, низкое тепловыделение и длительный срок службы.

14. На входе и выходе добавлен керамический конденсатор MLCC, что значительно снижает пульсации на выходе, что составляет около 100 мВ при напряжении от 48 В до 72 В, 4 А.

Технические характеристики:

• Выходная мощность: 1800 Вт.
• Диапазон входного напряжения: 10–60 В.
• Диапазон выходного напряжения. : 12–90 В.
• Входной ток: 40 А.
• Выходной ток: 22 А.
• Скорость динамического отклика: изменение тока нагрузки 5 %. (300 мкс)
• Эффективность преобразования: от 48 В до 60 В, 8 А (98,1 %)
• от 48 В до 72 В, 8 А (98,1 %)
• от 48 В до 84 В, 8 А (97,6 %) )
• Регулировка нагрузки: нагрузка от 10% до 50% (выход 72 В).
• Температурный коэффициент: Нагрузка 50 %.
• Пульсации и шум: полоса пропускания 20 МГц (48–72 В, 4 А), 100 мВ (размах).
• Частота переключения: VIN=48 В, VO=72 В, 4 А (110 кГц).
• Ток холостого хода: VIN=48В VO=72В (18 мА)
• Защита от короткого замыкания на выходе: ДА
• Защита от обратной полярности на входе: ДА
• Влажность при хранении: 95 %
• Рабочая температура : -20 65°C.
• Температура хранения: -40 125°C.
• Подъем температуры во время работы: от 48 В до 60 В. 5А (45°C)
• Защита от перегрева: (60°C)
• Способ подключения: IN, OUT (без сварки, клеммные колодки)
• Способ охлаждения : Охлаждение сильным ветром.
• Размеры: 130 (Д) * 51 (Ш) * 80 (В) (с медными стойками) мм

Содержимое комплекта:

• 1 × модуль

Инструкции:

1. почему мой модуль такой формы?

Наш модуль разработан для удобства пользователя, его можно закрепить непосредственно на машине, его можно закрепить на машине с помощью 4 медных штифтов.

2 . Насколько эффективно работает модуль? Я использую его от батареи, могу ли я использовать его, если мне нужна высокая производительность?

Эффективность этого модуля очень высока, наша фактическая скорость тестирования может составлять 98,1%.

3. Имеет ли этот модуль питания защиту от короткого замыкания? Не приведет ли случайное короткое замыкание на выходе при использовании к его перегоранию?

Наш модуль оснащен защитой от короткого замыкания, выходное короткое замыкание, предохранитель перегорит, необходимо заменить предохранитель, чтобы восстановите использование времени, обратите внимание, постарайтесь не закорачивать.

4. есть ли у этого модуля питания защита от обратного подключения? Сгорит ли он, если я случайно поменяю входное питание при его использовании?

О: Нет, наш модуль оснащен защитой от обратной полярности.

5. Рабочее напряжение модуля составляет 10–60 В, поэтому я могу вводить 12 В и выводить 48 В?

О: Да. Этот модуль является повышающим модулем.

6. Может ли этот модуль работать при 72В 10А в течение длительного времени?

Этот модуль имеет номинальную мощность 1800Вт, он может работать длительное время при 1500Вт (для принудительного охлаждения необходим вентилятор), 72В*10А = 720 Вт, поэтому он может работать долго.

7. Мне нужен ток около 20 А, может ли этот модуль работать параллельно?

О: Если входной источник питания отдельный, выход можно подключить напрямую параллельно, удваивая мощность. Если входы подключены к одному и тому же источнику питания, это невозможно.

8. Какова температура рабочей среды этого модуля, может ли он быть промышленным?

Да, но если температура окружающей среды превышает 40 градусов, уменьшите мощность или увеличьте рассеивание тепла.

>9. Я вижу, что модуль оснащен потенциометром. Будет ли выходное напряжение повреждено из-за внезапного увеличения потенциометра?

О: Нет, в модуле используется многооборотный потенциометр, точность его регулировки и надежность очень высока, это не приведет к внезапному увеличению выходного напряжения, вы можете быть уверены в этом использовании.

10. Я вижу мощность модуля 1800Вт, если выходное напряжение 60В, какой должен быть ток?

Его можно рассчитать по формуле P=U*I, I=P/U, Выходное напряжение тока 60 В составляет 30 А, поскольку выходной ток модуля составляет около 22 А, поэтому выходной ток составляет 22 А.
