Преобразователь напряжения DPS5020 0–50 В, 20 А, 1000 Вт

+ Связь через USB и Bluetooth

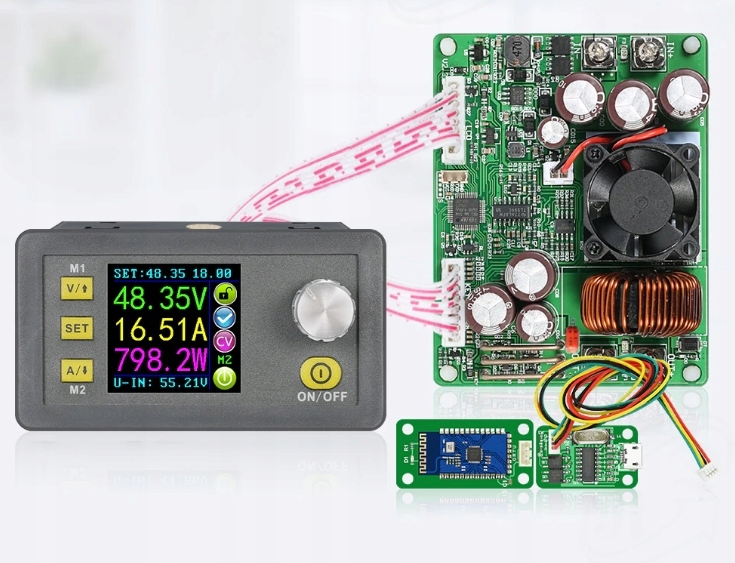

DPS5020 — модуль питания панели — понижающий преобразователь, понижающий входное напряжение на выходе. Цифровое управление с помощью импульсного генератора (цифрового потенциометра), встроенные функции защиты от превышения напряжения, тока, выходной мощности, 10 ячеек памяти для сохранения настроек параметров. Программирование настроек выходных параметров очень простое в использовании. Модуль DPS5020 оснащен цветным ЖК-дисплеем размером 1,44 дюйма, на котором отображается ряд параметров: напряжение и ток, установленные на выходе, напряжение тока, текущая выходная мощность, значение входного напряжения. Используя внешний источник постоянного напряжения и модуль регулятора DPS5020, мы можем построить многофункциональный источник питания постоянного тока с высокой эффективностью и возможностями, превосходящими многие программируемые лабораторные источники питания.

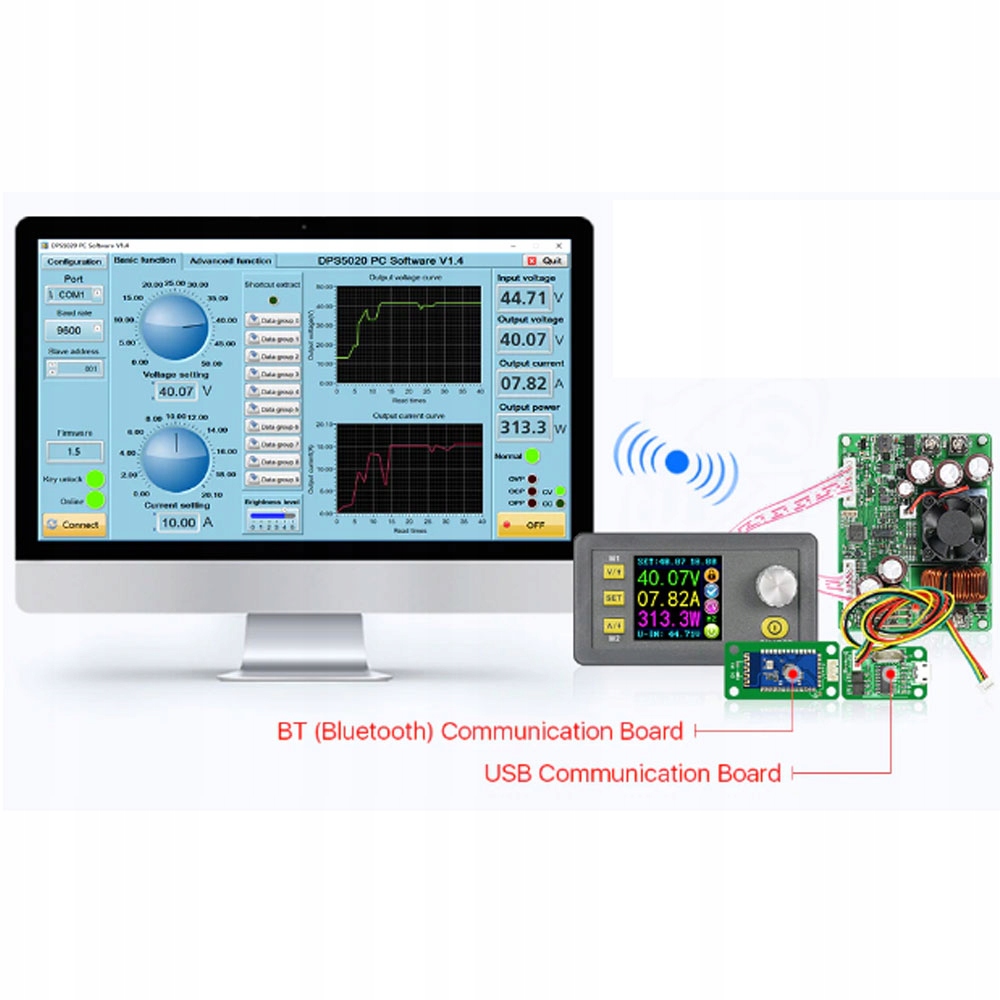

Кроме того, преобразователь напряжения DPS5020 оснащен модулями связи с компьютером по USB и беспроводной связи по Bluetooth.

технические данные - параметры:

• модель: DPS5020
• модуль регулятора напряжения, тока и мощности для постоянного тока постоянного тока
• преобразователь постоянного тока понижающий понижающий, понижающий выходное напряжение
• диапазон регулирования выходного напряжения: 0В – 50,00В
• регулирование напряжения с разрешением: 0,01В
• выходной ток: 0 - 20,00А
• регулирование тока с разрешением: 0,01А
• регулирование выходной мощности: 0Вт - 1000Вт
• модуль связи с компьютером через USB
• модуль беспроводной связи Bluetooth
• программное обеспечение DPS5020D для ПК с ОС Windows
• работа в C.V. режим (Constant Voltage - стабилизация выходного напряжения)
• работа в C.C. режим. (Постоянный ток – стабилизация выходного тока)

• диапазон входного напряжения: от 6,0 В до 60,00 В постоянного тока.
• регулировка защиты по напряжению S-OVP (защита от перенапряжения)
• регулировка защиты по току S-OCP (защита от перегрузки по току)
• регулировка защиты по выходной мощности S-OPP (защита от перенапряжения)
• 10 ячеек памяти с собственными настройками
• 1,44 дюйма цветной ЖК-дисплей
• вольтметр выходного напряжения
• амперметр выходного тока
• ватметр выходного тока
• вес: 113 г
• габариты внешней панели: 79мм х 43мм х 41мм
• размеры платы с аналоговой частью преобразователя: 93мм х 71мм х 41 мм.
• Панель управления соединена с преобразователем с помощью 2 изолент.

Диапазон входного напряжения составляет от 6 В до 50 В. Можно собрать простой нестабилизированный блок питания, используя трансформатор + выпрямительный мост + емкостной фильтр и конденсатор емкостью 4700мкФ. Если входное напряжение по-прежнему нестабильно, мы предлагаем добавить простую LC-цепь последовательно с дросселем 47 мкГн и дополнительным электролитическим конденсатором 2200 мкФ параллельно.
